Kaleva Aluvet FS

(С 17.05.2022г. по 21.05.2026г.  использовалась стоечно-ригельная система на базе Реалит: Cтойки / Ригель 85 ( RE 6205) или Cтойки / Ригель 110 ( RE 6213). Подробно смотри по ссылке)

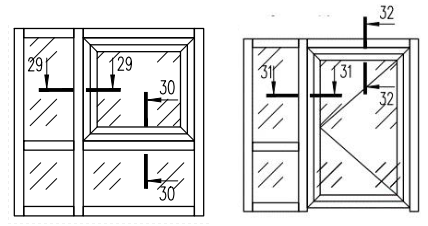

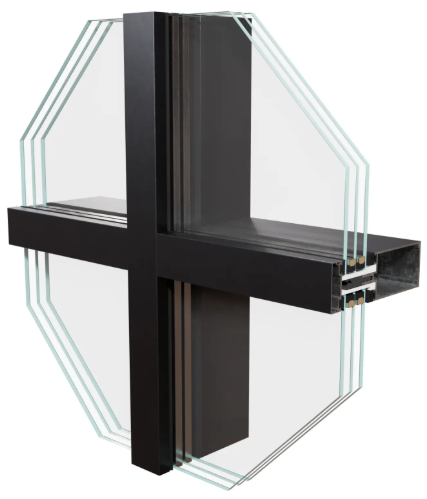

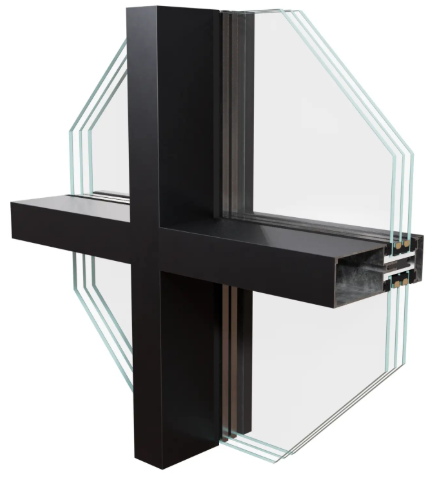

Стоечно-ригельная (как ее называют, классическая) фасадная светопрозрачная конструкция представляет собой стеклянную поверхность, разделенную вертикальными и горизонтальными профилями. Стеклопакеты в такой конструкции устанавливаются с наружной стороны, фиксируются специальной прижимной планкой, на которую устанавливается декоративная крышка.

• Надежность и долговечность: проверенная временем конструкция.
• Простота монтажа и невысокая стоимость: не требует сложного оборудования для установки.
• Высокая теплоизоляция: коэффициент сопротивления теплопередаче всей конструкции равен показателю выбранного стеклопакета.
• Совместимость: возможность комбинирования с другими системами остекления.
• Жесткость: отсутствие вибраций при эксплуатации дверей.
• Крупногабаритные решения: монтаж конструкций высотой до 6 метров по принципу «Конструктора».

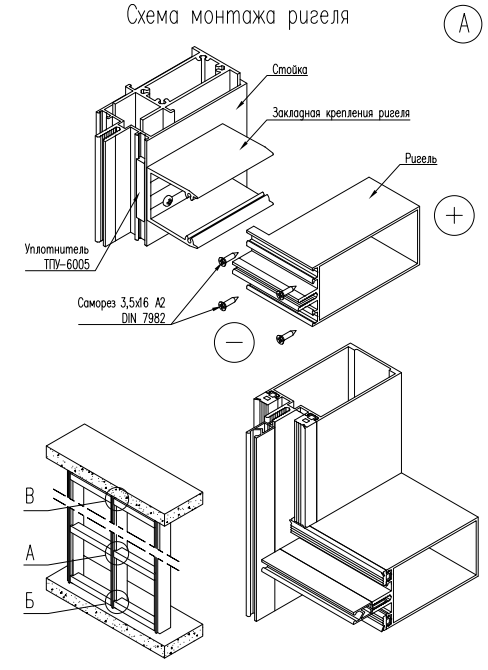

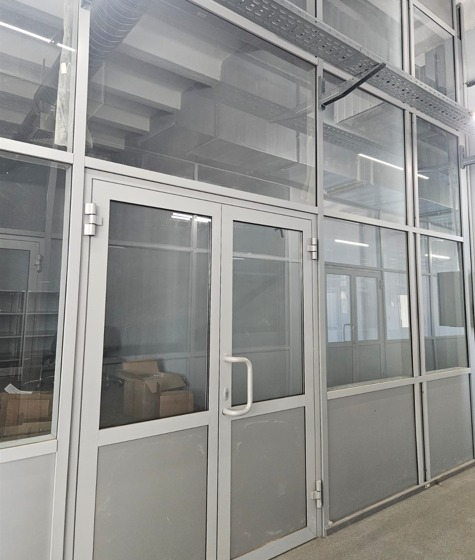

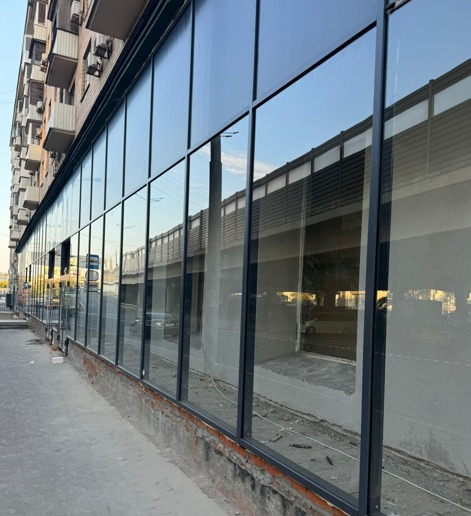

Система разработана специально для фасадного остекления домов и коттеджей, позволяя создавать масштабные витражи:

• Ленточное остекление: неограниченная ширина проема.
• Большая высота: наружное остекление — до 4,7 метров, внутренние перегородки — до 6 метров.
• Встраивание: предусмотрена интеграция окон и дверей в общую конструкцию.

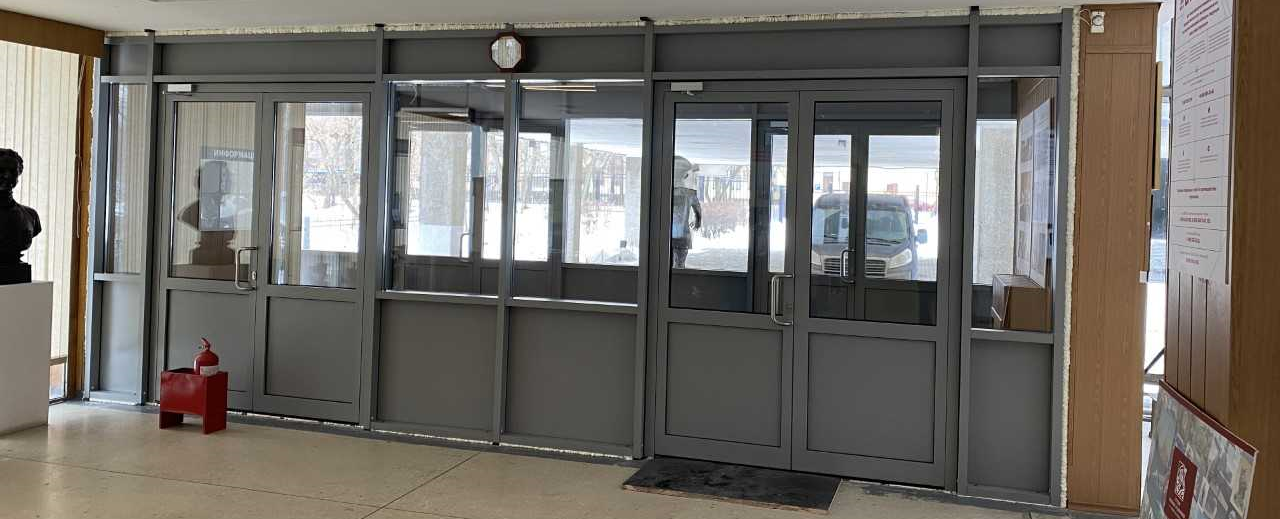

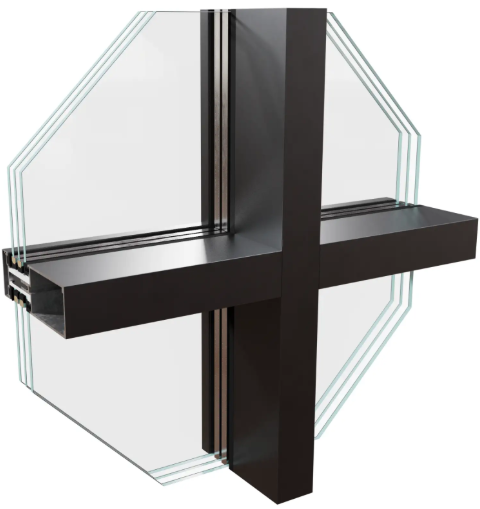

Ключевое отличие от систем  PFS / PVS / HFS / HVS заключается в визуальной легкости. В Kaleva Aluvet FS используются одинаковые профили для вертикальных стоек и горизонтальных ригелей с минимальной видимой шириной всего 50 мм (в других системах применяются стандартные рамы 70 мм и импосты 94 мм). Это обеспечивает эстетическое превосходство, увеличивает светопропускание и придает конструкциям современный «воздушный» облик.

Информация для рекламационных заказов: до 25.02.2026 г.  в качестве "белого" цвета использовался "9016глянец" (в связи с производственной необходимостью был снят с производства.)

Тип готовых конструкций (теплый/холодный)

Теплый

Допустимые углы сопряжения стоек и ригелей

Только 90 градусов

Допустимые формы встраиваемых окон/дверей

Только прямоугольные

Видимая ширина стойки / ригеля

50 мм

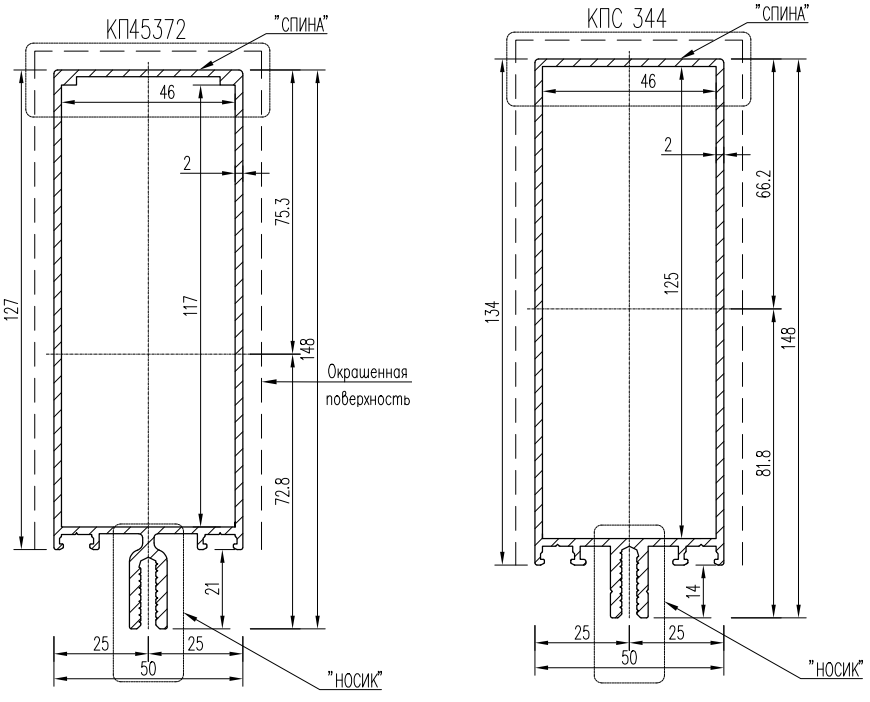

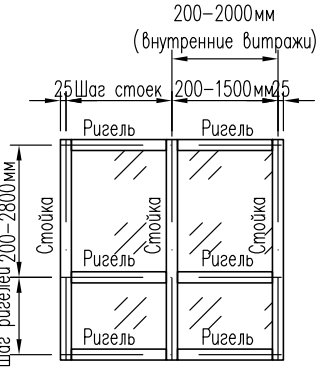

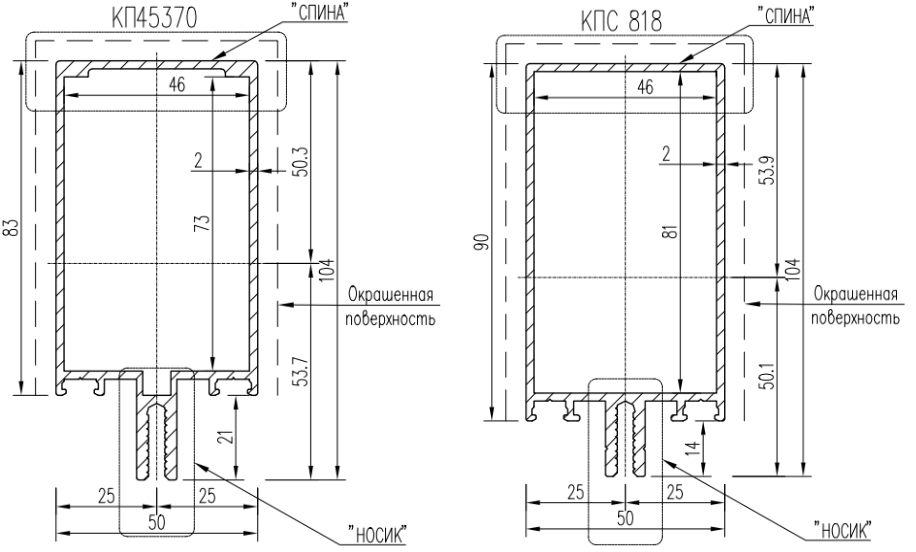

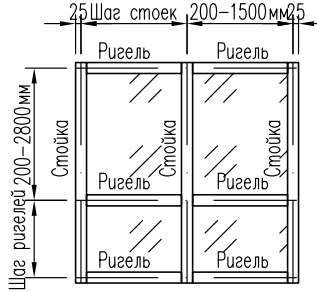

Шаг вертикальных стоек: 200 мм - 1500 мм

Шаг горизонтальных ригелей:  200 мм - 2800 мм

Высота конструкции:

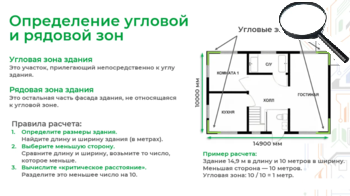

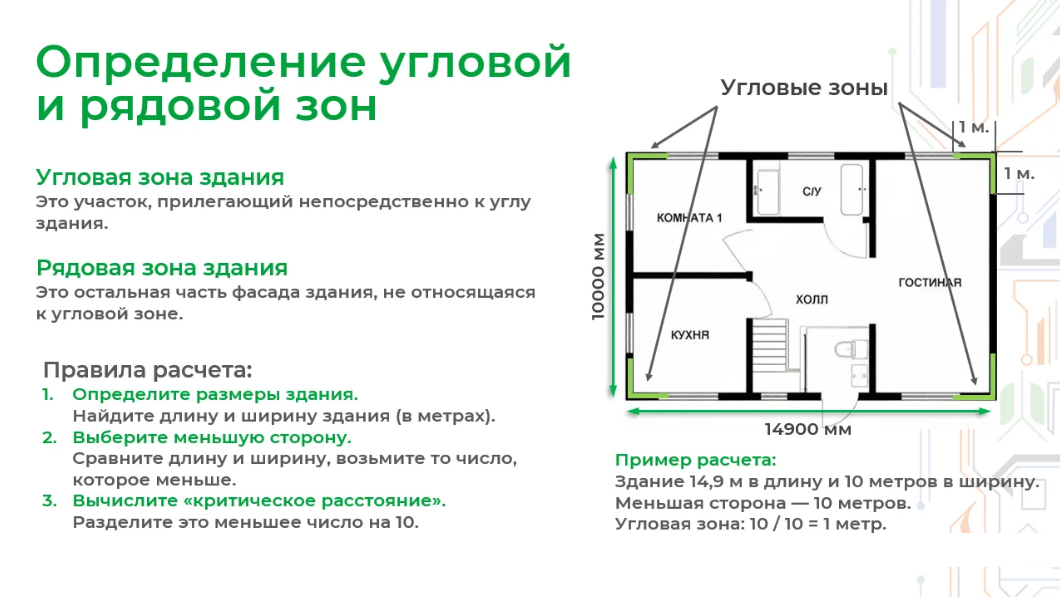

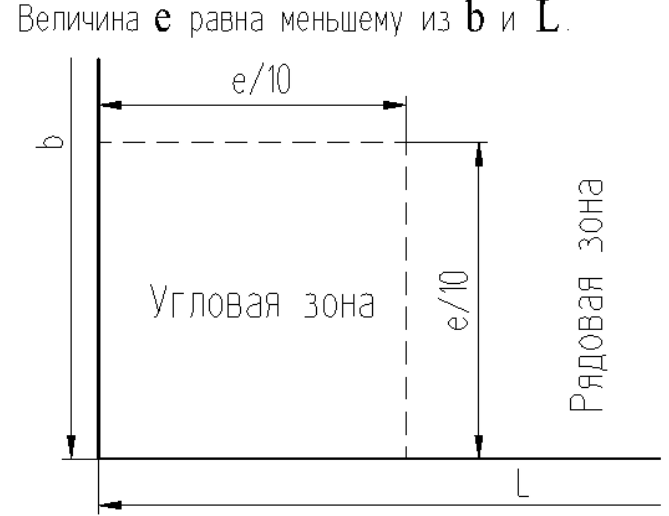

1500 мм - 3100 мм  - наружные витражи, угловая зона

1500 мм- 3500 мм  - наружные витражи, рядовая зона

1500 мм - 5000 мм  - внутренние витражи

Шаг вертикальных стоек:

200 мм - 1500 мм - наружные витражи

200 мм - 2000 мм  - внутренние витражи

Шаг горизонтальных ригелей: 200 мм- 2800 мм

Высота конструкции:

1500 мм - 4150 мм  - наружные витражи, угловая зона

1500 мм - 4700 мм  - наружные витражи, рядовая зона

1500 мм - 6000 мм  - внутренние витражи

Шаг вертикальных стоек

200 мм - 1500 мм - наружные витражи

200 мм - 2000 мм  - внутренние витражи

Шаг горизонтальных ригелей 200 мм- 2800 мм

Высота:

1500 мм - 5500 мм  - наружные витражи, угловая зона

1500 мм - 6000 мм  - наружные витражи, рядовая зона

1500 мм - 6000 мм  - внутренние витражи

Возможно некомпланарное соединение - это соединение, при котором ригель и стойка лежат не в одной плоскости. Например: Cтойка 120 мм и Ригель 104 мм.

Максимальный вес заполнения (гарантийный)

170 кг

Толщина заполнения

24 мм, 32 мм и 40 мм

(стеклопакеты и непрозрачное заполнение из сэндвич-панели)

Ширина терморазрыва

18 мм (для заполнения 24 мм)

26 мм (для заполнения 32 мм и 40 мм)

Материал терморазрыва

Стеклонаполненный полиамид

Коэффициент сопротивления теплопередаче

0,5-0,85 м² х оС/Вт (зависит от выбранного стеклопакета)

Встраиваемые окна и двери («окна/двери в фасад»)

Kaleva Aluvet Cold,

Kaleva Aluvet PWM, Kaleva Aluvet PWM,

KALEVA ALUVET ST71

Исследование и обмер строительных проемов произвести в следующей последовательности:

1. Определение геометрии проема по горизонту и по вертикали с помощью лазерного построителя плоскостей. Определение перепадов по высоте и по ширине.

2. Моделирование и расположение конструкции в проеме;

3. Привязка уровня потолка к верхнему ригелю ;

4. Определение уровня чистого пола. Привязка уровня чистого пола к нижнему ригелю.  При наличии входных дверей - к уровню порога и моделирование размеров двери по высоте в зависимости от желания заказчика по организации нижнего узла порога (порог утопленный или устанавливаиваемый на чистую отделку).

5. Привязка вертикальных стоек и бокового примыкания к стеновому проему. Моделирование боковых примыканий.

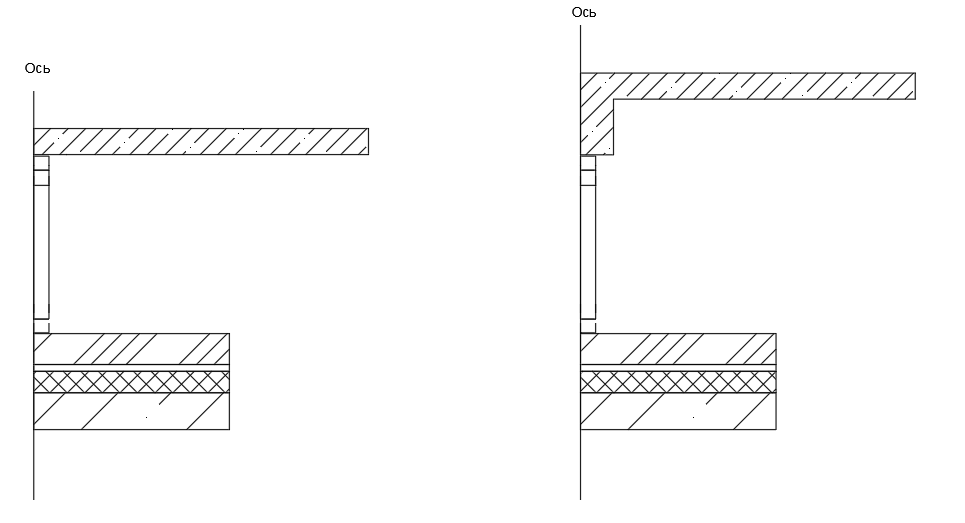

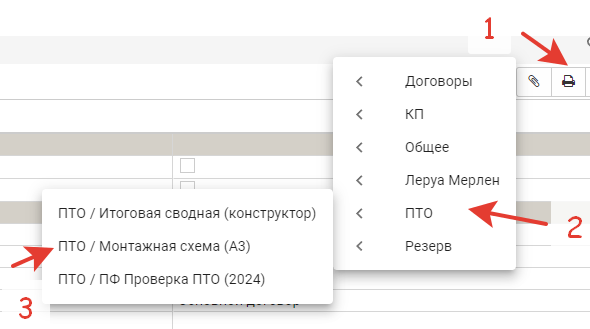

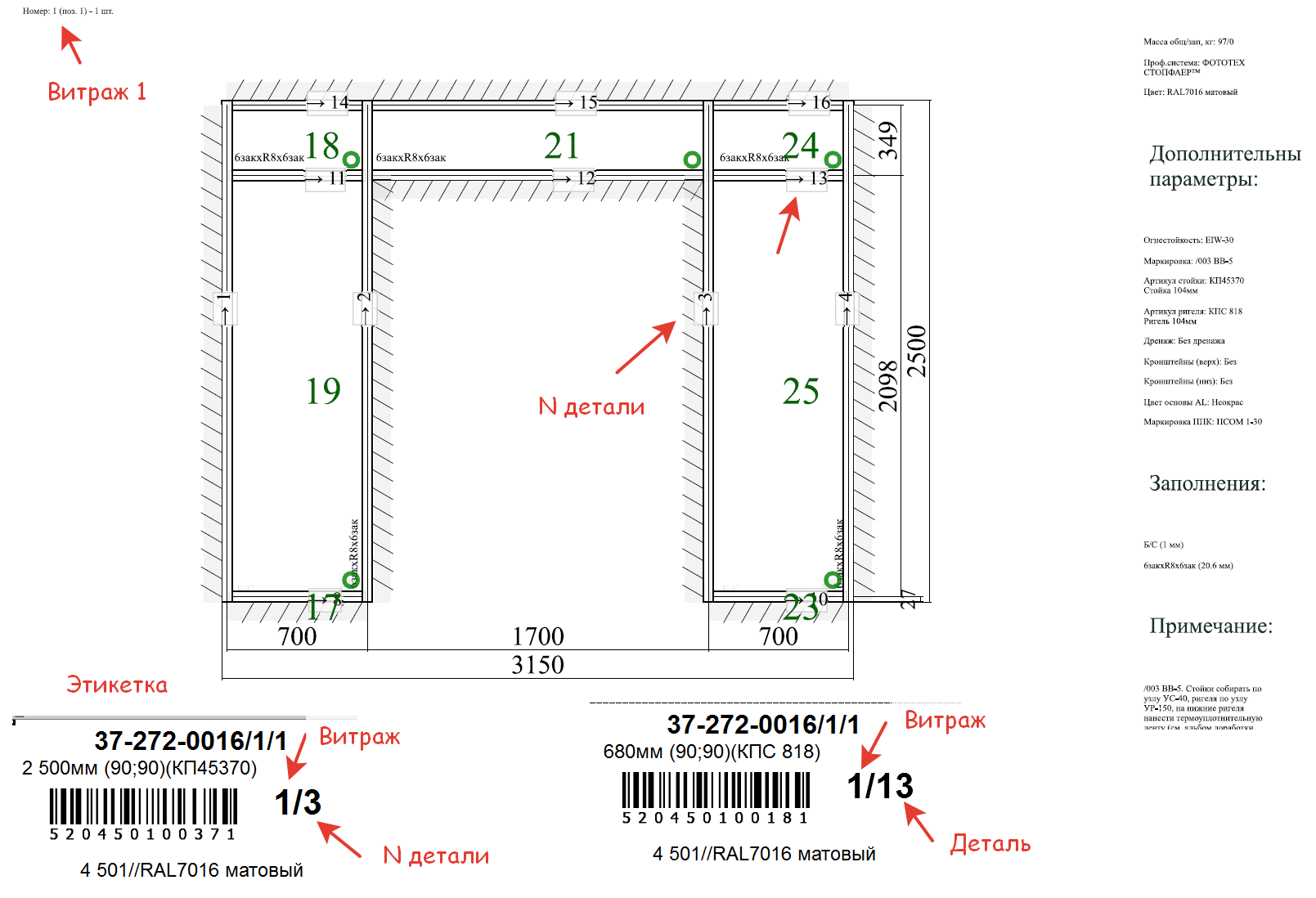

Для правильного монтажа необходимо воспользоваться печатной формой из программы StartОкна: "ПТО/Монтажная схема (А3).(используется с  22.04.2025г.) На каждой детали стойки или ригеля наклеена этикетка с номером счета, длиной детали, номером витража и номером детали. Также на монтажной схеме указаны номера заполнений.

Запуск заказа в работу производится в следующей последовательности:

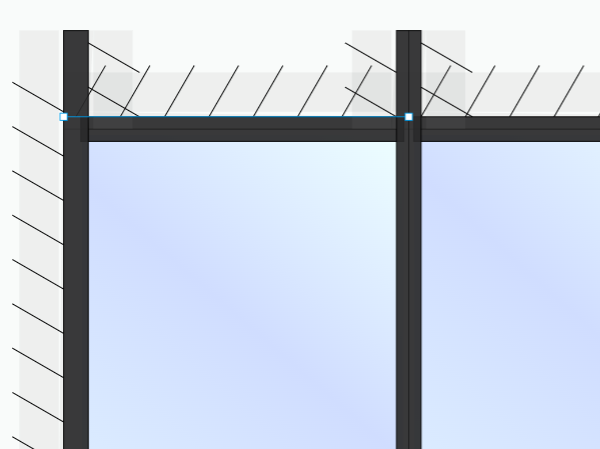

1. В StartОкна каркас выстраивается всегда ВИД СНАРУЖИ, по замерному листу.

2. В одном изделии не допускается использование различных толщин заполнения!!!  Исключение: для интегрируемых окон или дверей  - толщины заполнений согласно спецификации оконной или дверной профильной системы.

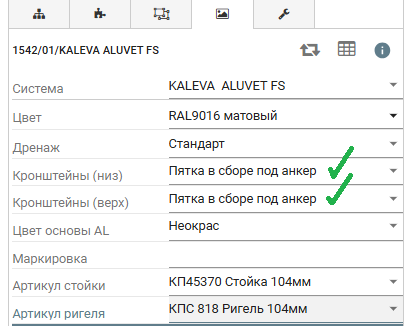

3. Выбор кронштейнов производится в: "свойствах изделия" ->  "пятка в сборе под анкер". В этом случае, в пакет комплектации автоматически выписываются кронштейны под выбранную стойку.

4. С 28.05.2026г.  дополнительные материалы для интегрируемых окон или дверей (в составе Kaleva Aluvet FS) расчитываются автоматически! Выбирать отдельно не нужно! Пример оформления см в разделе: Видеоуроки Start Окна. Алюминий. Если же окно (или дверь)  заказывается отдельно, то потребуются дополнительные материлы, смотри пояснения в разделе: Чертежи узлов Kaleva Aluvet FS с установкой оконной или дверной конструкции

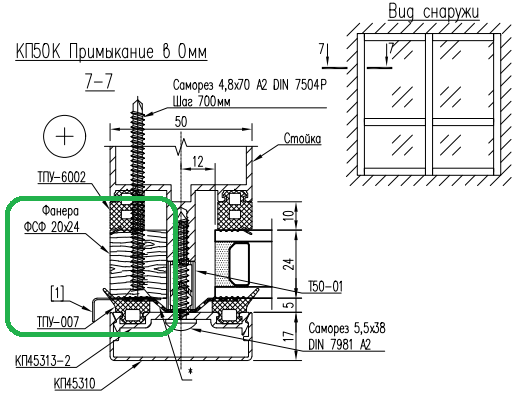

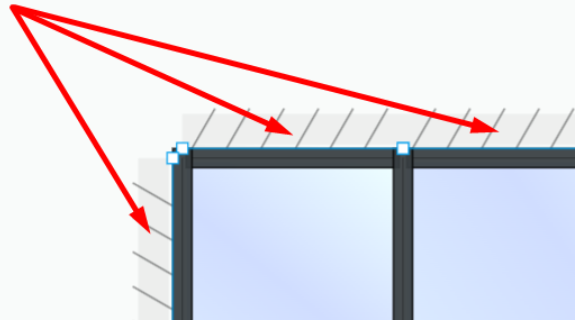

5. Выбор "примыканий" необходимо производить в последнюю очередь (после всех корректировок размеров «каркаса»). Примыкание можно выбирать и в случае выступающих стоек.

6. Примеры оформления см в разделе: Видеоуроки Start Окна. Алюминий
