Применяемые профили Kaleva Aluvet FS

(С 17.05.2022г. по 21.05.2026г. использовалась стоечно-ригельная система на базе Реалит: Cтойки / Ригель 85 ( RE 6205) или Cтойки / Ригель 110 ( RE 6213). Подробно смотри по ссылке)

Угловая зона здания определяется по формуле e/10, где е - это меньшая из сторон здания (ширина или длина). Если конструкция находится дальше, чем е/10 от угла здания, то она в рядовой зоне, если ближе - в угловой. Для корректного определения угловой зоны, воспользуйтесь примером, см справа.

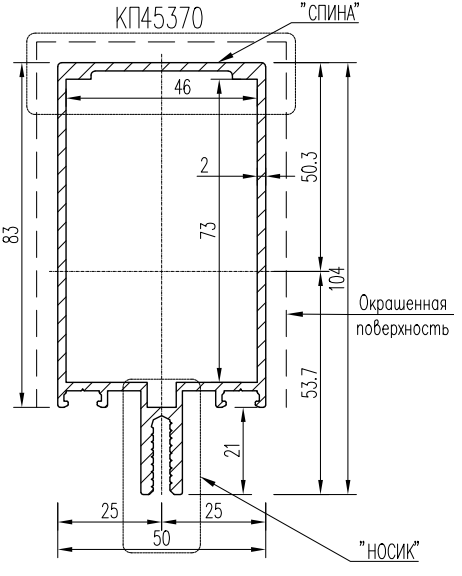

КП45370 Cтойка 104 мм

и

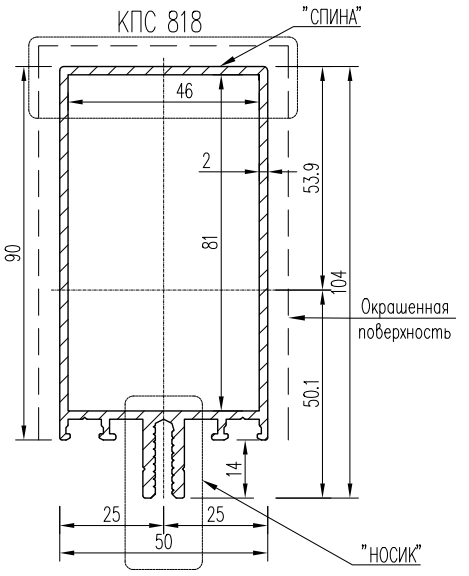

КПС 818 Ригель 104 мм

(cкладской профиль)

Описание:

1) Шаг вертикальных стоек 200 мм - 1500 мм

2) Шаг горизонтальных ригелей 200 мм - 2800 мм

3) Высота:

1500 мм - 3100 мм - наружные витражи, угловая зона

1500 мм- 3500 мм - наружные витражи, рядовая зона

1500 мм - 5000 мм - внутренние витражи

4. Максимальный вес 170 кг.

Jx = 82,09 см4

Wx = 15,27 см3

U = 38.83 cм

H = 7 см2

Jy = 23,75 см4

W y= 9,5 см3

Мат. = Алюминий

Вес = 1,852 kg/m

Jx = 24,48 см4

Wx = 9.79 см3

U = 40.23 cм

H = 7 см2

Jy = 82.2 см4

W y= 15.26 см3

Мат. = Алюминий

Вес = 1,833 kg/m

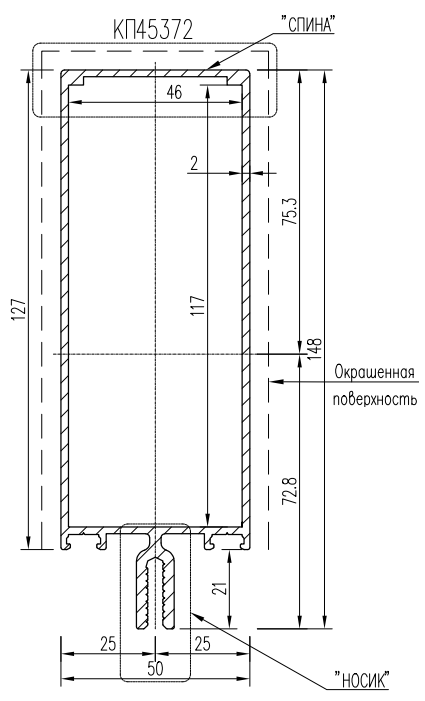

КП45372 Cтойка 148 мм

и

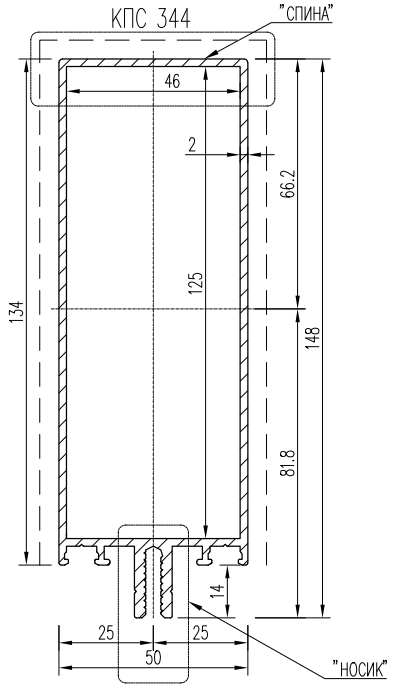

КПС 344 Ригель 148 мм

(cкладской профиль)

Описание:

1) Шаг вертикальных стоек

200 мм - 1500 мм - наружные витражи

200 мм - 2000 мм - внутренние витражи

2) Шаг горизонтальных ригелей 200 мм- 2800 мм

3) Высота:

1500 мм - 4150 мм - наружные витражи, угловая зона

1500 мм - 4700 мм - наружные витражи, рядовая зона

1500 мм - 6000 мм - внутренние витражи

4) Максимальный вес 170 кг.

Jx = 205,3 см4

Wx = 22,28 см3

U = 48,64 cм

H = 9 см2

Jy = 33,47 см4

W y= 13,39 см3

Мат. = Алюминий

Вес = 2,304 kg/m

Jx = 34,63 см4

Wx = 13,85 см3

U = 49,03 cм

H = 9 см2

Jy = 211,25 см4

W y= 27,26 см3

Мат. = Алюминий

Вес = 2,31 kg/m

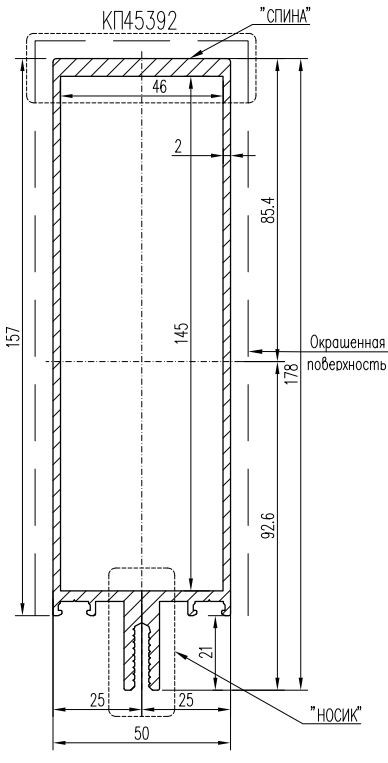

КП45392 Cтойка 178 мм

и

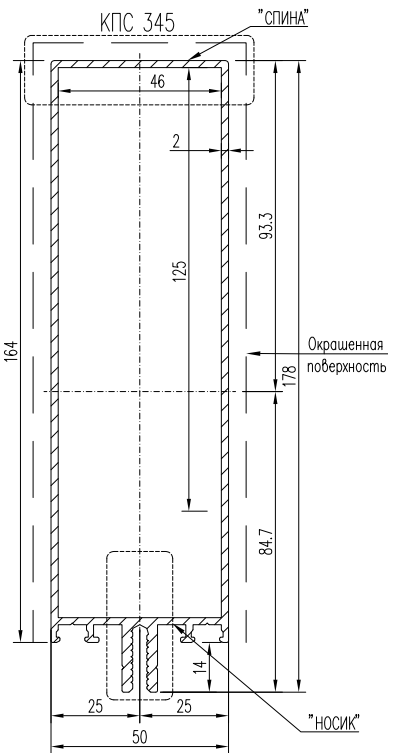

КПС 345 Ригель 178 мм

(cкладской профиль с 18.09.2026г)

Описание:

1) Шаг вертикальных стоек

200 мм - 1500 мм - наружные витражи

200 мм - 2000 мм - внутренние витражи

2) Шаг горизонтальных ригелей 200 мм- 2800 мм

3) Высота:

1500 мм - 5500 мм - наружные витражи, угловая зона

1500 мм - 6000 мм - наружные витражи, рядовая зона

1500 мм - 6000 мм - внутренние витражи

4) Максимальный вес 170 кг.

Jx = 469,37 см4

Wx = 50,7 см3

U = 53,63 cм

H = 12,1 см2

Jy = 44,61 см4

W y= 17,84 см3

Мат. = Алюминий

Вес = 3,276 kg/m

Jx = 41,54 см4

Wx = 16,62 см3

U = 55,03 cм

H = 9,7 см2

Jy = 345,37 см4

W y= 37,03 см3

Мат. = Алюминий

Вес = 2,635 kg/m

Профиль на заказ!

Важно!

С 18.09.2026г. данные профили, возможно применять только после статических расчетов на прогиб ригелей и стоек под воздействием различных нагрузок (ветровая нагрузка, нагрузка от веса заполнения).

Создайте задачу в «Технической поддержке» Битрикс24 (для центральных офисов) или отправьте запрос на почту персонального менеджера отдела франчайзинга (для партнеров компании). Возможно некомпланарное соединение - это соединение, при котором ригель и стойка лежат не в одной плоскости. Например: Cтойка 120 мм и Ригель 104 мм.

№	Профиль	Jx, см4	Jy, см4	Wx, см3	Wy, см3	U, cм	Вес, kg/m
1	КП45548 Стойка 120 мм	140,01	28,8	21,26	11,23	42,1	2,207
1	КП45550 Ригель 120 мм	28,18	120,73	11,27	19,3	43,46	2,007
2	КПС 924 Стойка 155 мм	281,04	36,15	34,29	14,46	48,99	2,634
2	КПС 926 Ригель 155 мм	36,24	238,92	14,5	29,43	50,43	2,385
3	КПС 584 Стойка 165 мм	353,1	39,26	39,11	15,7	50,99	2,856
3	КПС 586 Ригель 165 мм	38,54	282,2	15,42	32,64	52,43	2,494
4	КПС 634 Стойка 205 мм	600,07	48,32	57,34	19,33	59,48	3,252
4	КПС 636 Ригель 205 мм	47,77	503,3	19,11	46,9	60,43	2,927
5	КПС 014 Стойка 215 мм	738,46	51,61	65,98	20,64	60,99	3,536
5	КПС 475 Ригель 215 мм	53,56	731,84	21,42	63,14	62,43	3,474
6	КПС 370 Стойка 240 мм	994,18	58,42	79,22	23,37	65,99	3,869
6	КПС 718 Ригель 240мм	59,33	967,36	23,73	75,33	67,43	3,745

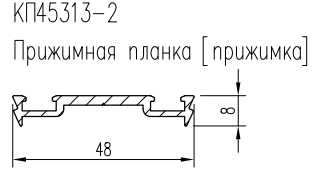

КП45313-2 Прижимная планка

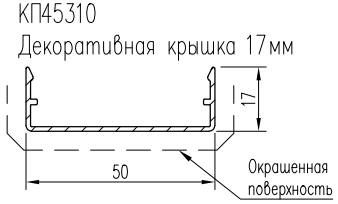

КП45310 Декоративная крышка 17 мм

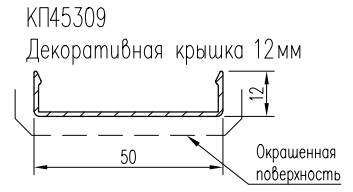

КП45309 Декоративная крышка 12 мм

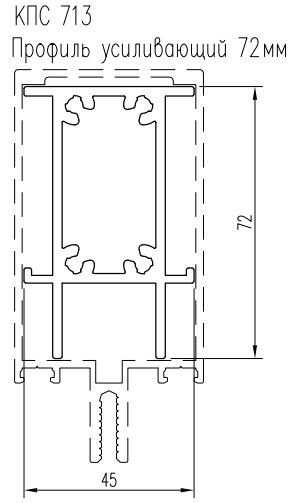

КПС 713 Профиль усиливающий 72 мм

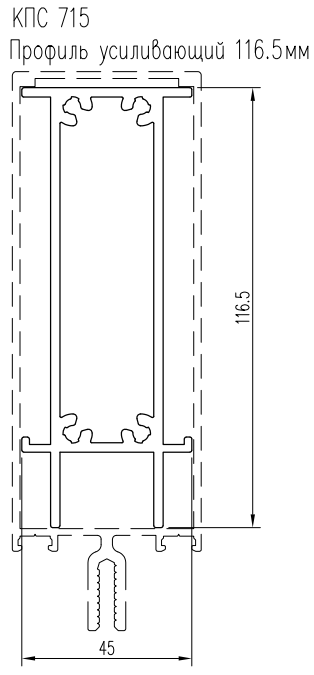

КПС 715 Профиль усиливающий 116,5 мм

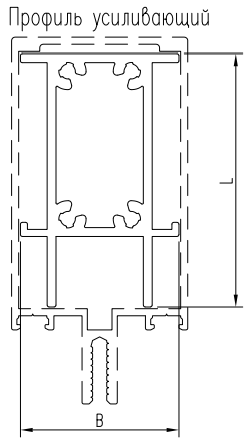

Профиль усиливающий

Стойка	Профиль усил. ал.	LxB, мм
КП45548 Стойка 120 мм	КПС 714	88,5х45
КПС 924 Стойка 155 мм	КПС 925	123,5х45,5
КПС 584 Стойка 165 мм	КПС 759	132х45
КП45392 Cтойка 178 мм	КПС 716	144,5х45
КПС 634 Стойка 205 мм	КПС 760	172х45
КПС 014 Стойка 215 мм	КПС 143	181,5х45,5
КПС 370 Стойка 240 мм	КПС 1068	206,5х45,5

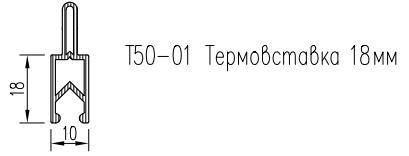

Т50-01 Термовставка 18 мм

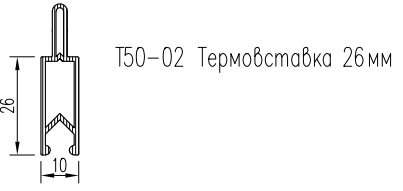

Т50-02 Термовставка 26 мм

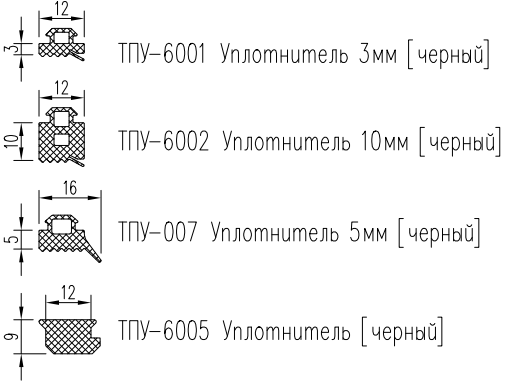

Уплотнители (ТПУ-6001, ТПУ-6002, ТПУ-007, ТПУ-6005)

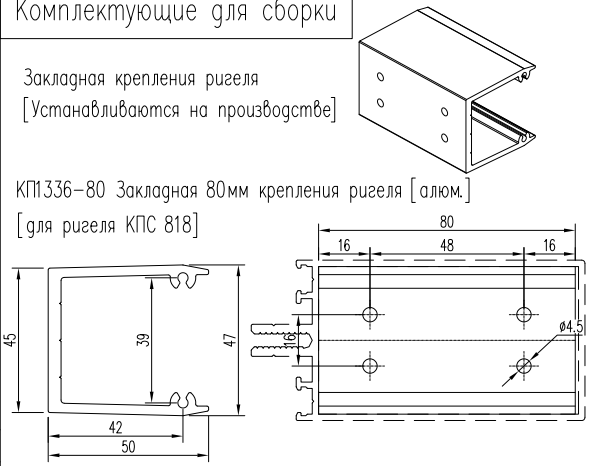

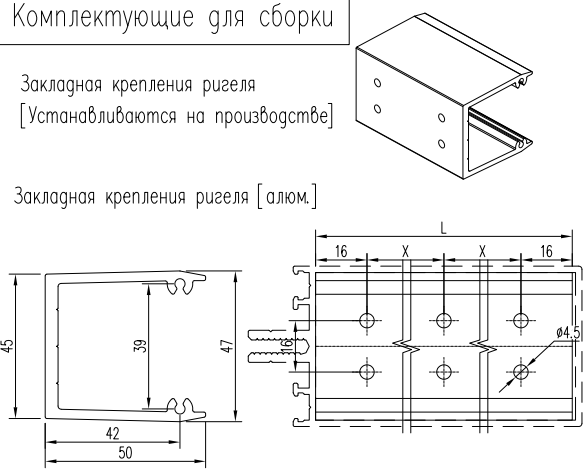

Кронштейны крепления ригеля

(устанавливается на производстве)

КП1336-80 (для КПС 344 Ригель 148 мм):

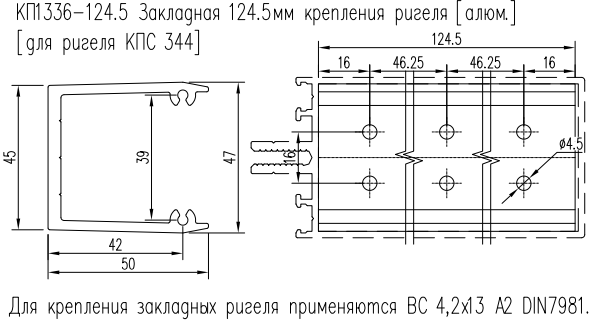

КП1336-124,5(для КПС 344 Ригель 148 мм):

Ригель	Закладная	L, мм	Х, мм
КП45550 Ригель 120 мм	КП1336-96	96	32
КПС 926 Ригель 155 мм	КП1336-131,5	131,5	49,75
КПС 586 Ригель 165 мм	КП1336-141,5	141,5	54,75
КПС 345 Ригель 178 мм	КП1336-154,5	154,5	61,25
КПС 636 Ригель 205 мм	КП1336-181,5	181,5	74,75
КПС 475 Ригель 215 мм	КП1336-169,5	169,5	68,75
КПС 718 Ригель 240мм	КП1336-186,5	186,5	77,25

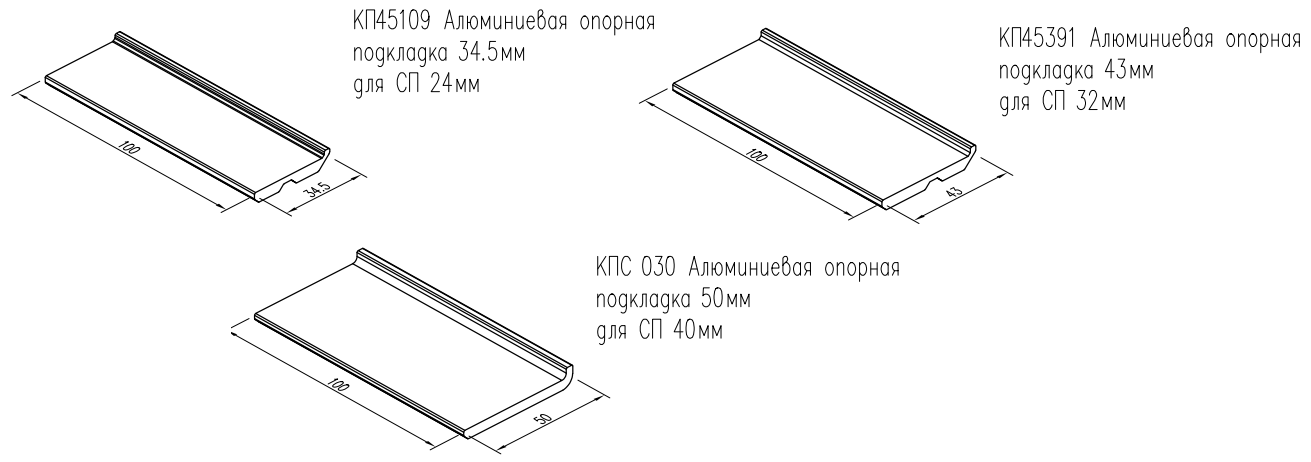

Алюминиевые опорные подкладки (КП45109, КП45391, КП 030)

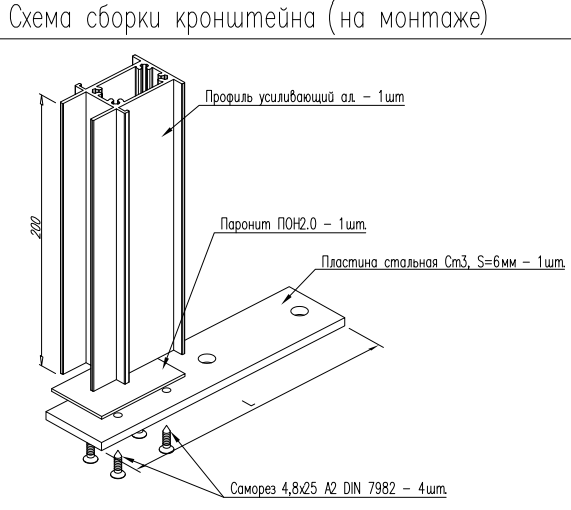

Схема сборки кронштейна

Пя370Сух (для КП45370 Cтойка 104 мм)	Пя372Сух (для КП45370 Cтойка 148 мм)

Стойка	Кронштейн	Длина пластины L. мм	Паронит ПОН2.0,мм	Профиль усил. ал.
КП45548 Стойка 120 мм	Пя548Сух	220	88,5х45,5	КПС 714
КПС 924 Стойка 155 мм	Пя924Сух	280	123,5х45,5	КПС 925
КПС 584 Стойка 165 мм	Пя584Сух	280	132х45,5	КПС 759
КП45392 Cтойка 178 мм	Пч392Сух	280	144,5х45,5	КПС 716
КПС 634 Стойка 205 мм	Пя634Сух	310	172х45,5	КПС 760
КПС 014 Стойка 215 мм	Пя014Сух	340	181,5х45,5	КПС 143
КПС 370 Стойка 240 мм	ПяКПС370Сух	340	206,5х45,5	КПС 1068
