Применяемые профили Kaleva Aluvet FS с 17.05.2022г по 21.05.2026г.
Применяемые профили Kaleva Aluvet FS с 17.05.2022г по 21.05.2026г.. Материал раздела «Kaleva Aluvet FS (RF50RR) с 17.05.2022г по 21.05.2026г.» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.
Снято с производства / архив
Данный раздел не использовать для работы !! |
Информация в данном разделе отображает свойства системы с 17.05.2022г. по 21.05.2026г. !! |
21.05.2026г. произошла заменена профилей с Реалит на СИАЛ |
Данная система (на базе Реалит) с 21.05.2026г. в программе StartOкна переименована в RF50RR, в последствии будет выведена из программы расчета. |
Обратите внимание! В системе FS в качестве стоек и ригелей применяются одни и те же артикулы профилей!
|
|||||||
Cтойка / Ригель 85 |

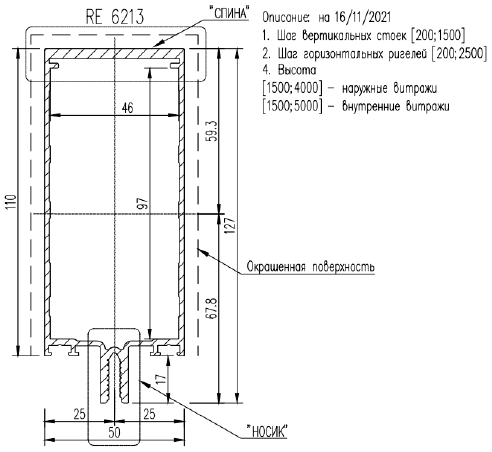

Cтойка / Ригель 110 |
||||||
|---|---|---|---|---|---|---|---|
|
Jx= 62.61 см4 Jy= 21.86 см4 Wx= 12.46 см4 Wy= 8.74 см4 |
Jx=159.89 см4 Jy= 28.96 см4 Wx=23.62 см4 Wy=11.58 см4
|
||||||

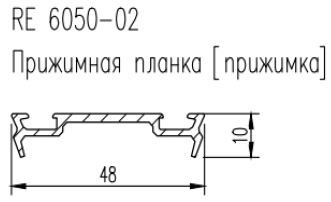

Прижимная планка |

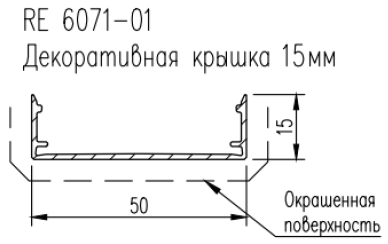

Декоративная крышка 15 |
||||||
|
|
||||||

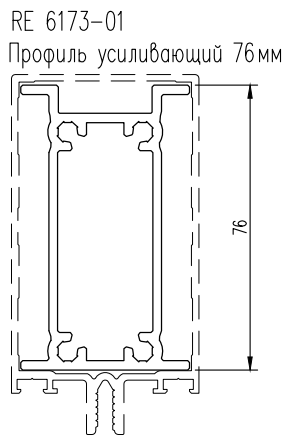

Профиль усиливающий 76 |

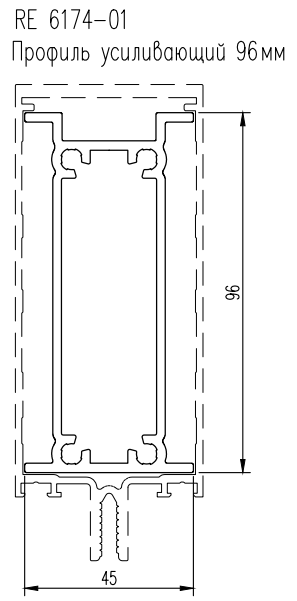

Профиль усиливающий 96 |
||||||
|
|
||||||

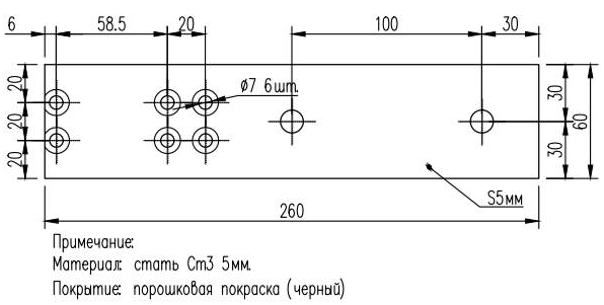

Стальная опорная пластина |

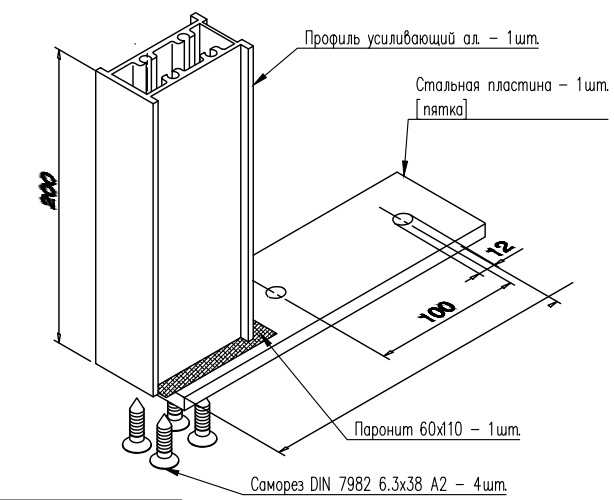

Пример установки на стальную опору усиливающего профиля |
||||||
|
|
||||||

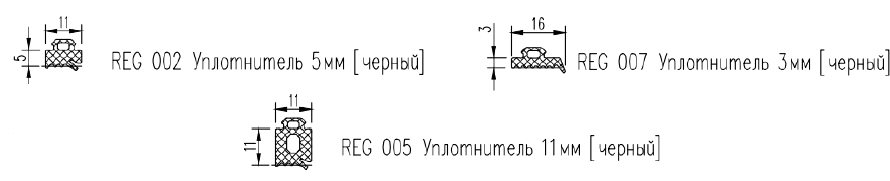

Уплотнители |
|||||||
|
|||||||

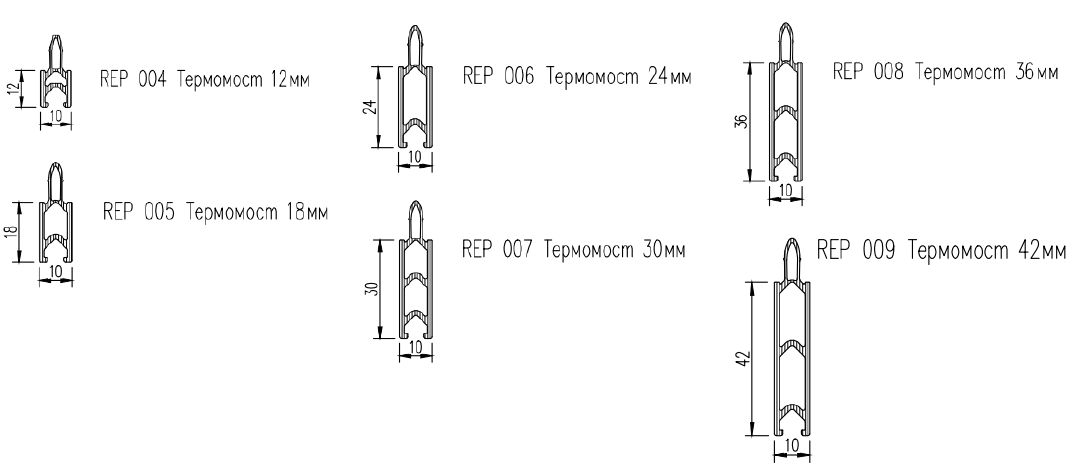

Профили термомостов (материал- стеклонаполненный полиамид) |
|||||||
|
|||||||

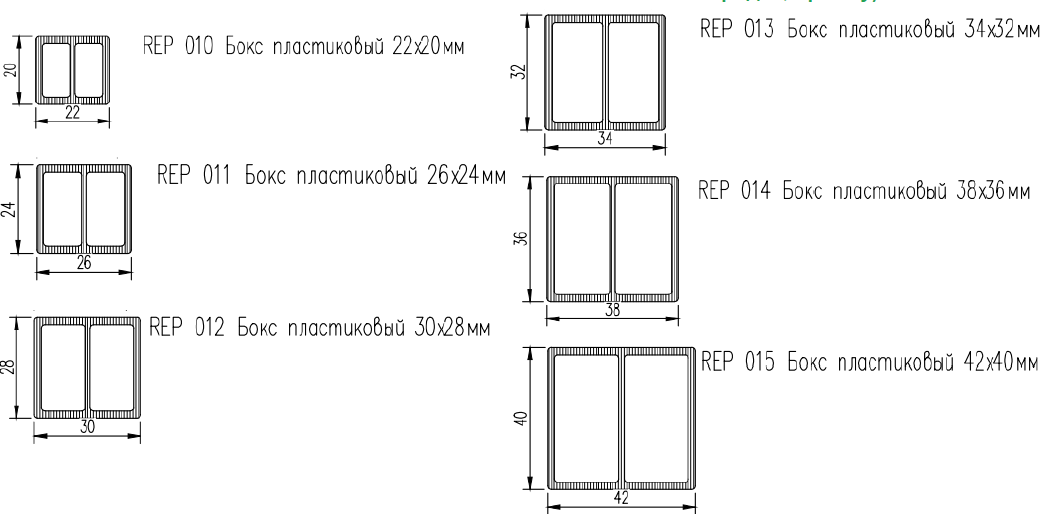

Боксы пластиковые (применяются для теплого примыкания к стене, перегородке, проему) |
|||||||
|
|||||||

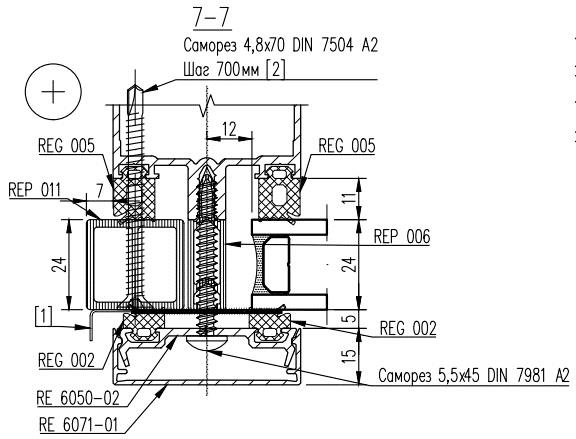

Пример узла сборки с боковым теплым примыканием с использованием пластикового бокса |
|||||||
|
|||||||

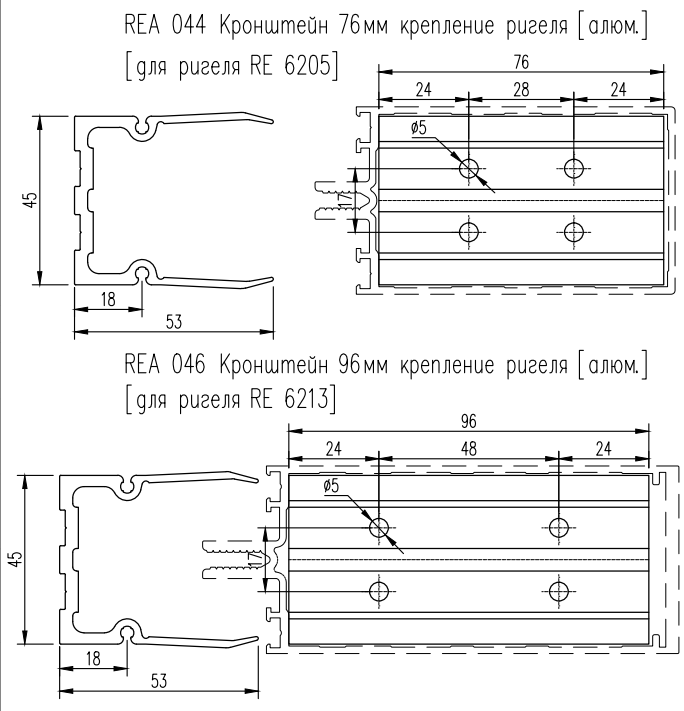

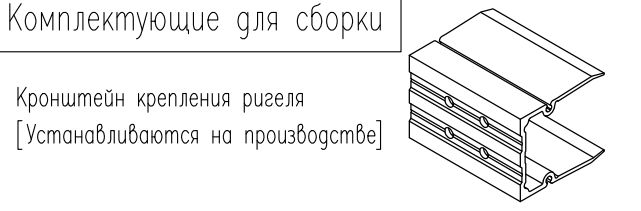

Кронштейны крепления ригеля (устанавливается на прроизводстве) |

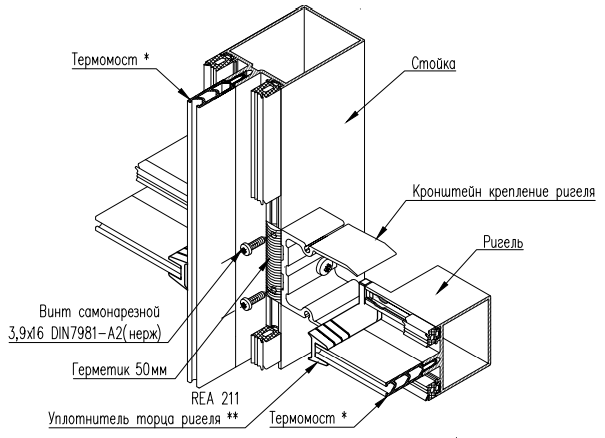

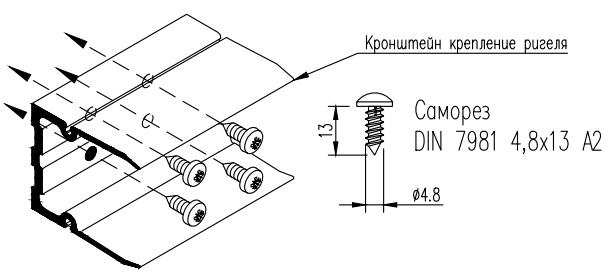

Пример схемы монтажа ригеля с помощью кронштейна |
||||||
|
|
||||||

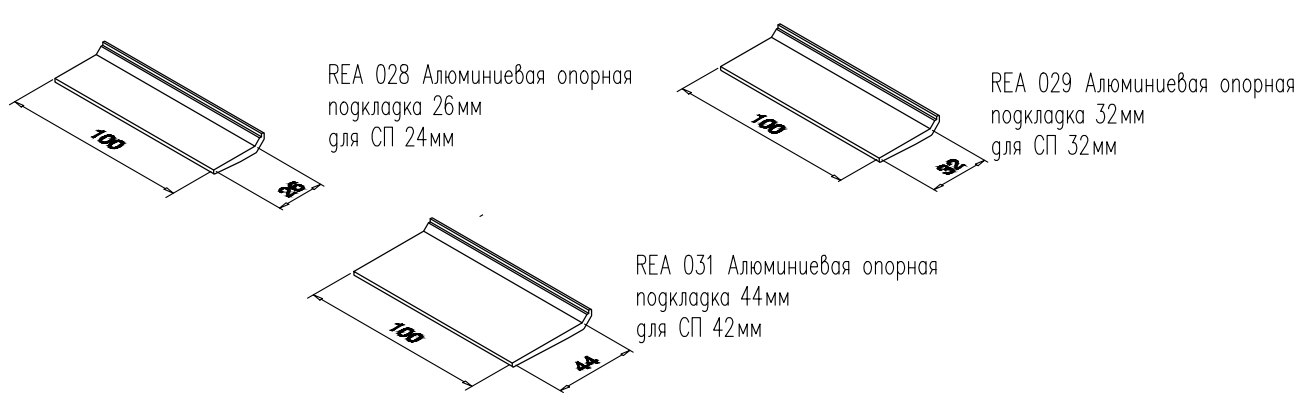

Алюминиевые опорные подкладки |
|||||||
|
|||||||
