Kaleva Aluvet FS (RF50RR) с 17.05.2022г по 21.05.2026г.

Данный раздел не использовать для работы !!

Информация в данном разделе отображает свойства системы с  17.05.2022г. по 21.05.2026г. !!

21.05.2026г. произошла заменена профилей  с Реалит на СИАЛ

Данная система  (на Реалит) с 21.05.2026г. в программе StartOкна  переименована в RF50RR, в последствии будет выведена из программы расчета.

Стоечно-ригельная (как ее называют, классическая) фасадная светопрозрачная конструкция представляет собой стеклянную поверхность, разделенную вертикальными и горизонтальными профилями. Стеклопакеты в такой конструкции устанавливаются с наружной стороны, фиксируются специальной прижимной планкой, на которую устанавливается декоративная крышка. В качестве вертикальной стойки используется ригель. В дальнейшем вертикальный ригель в пособии указывается как стойка.

• К преимуществам классического вида остекления следует отнести надежность, долговечность, простоту монтажа и невысокую стоимость.
• Высокий уровень теплоизоляции: коэффициент сопротивления теплопередаче всей конструкции теоретически равен сопротивлению теплопередаче выбранного вами стеклопакета;
• Возможность совмещения с другими системами остекления;
• Крупногабаритные конструкции (высотой до 5 метров) отгружаются в деталях и монтируются как "Конструктор";
• Жесткость конструкций позволяет избежать вибраций при открывании и закрывании дверей.
• Стоечно-ригельная система Kaleva Aluvet FS предлагает максимально широкие возможности по фасадному остеклению домов и коттеджей с целью создания самых больших, неограниченных по ширине (ленточное остекление) и очень больших по высоте (до 4 метров наружное остекление и до 5 метров внутренние перегородки) витражных конструкций с возможностью встраивания окон/дверей. Особенность и преимущество системы FS в качестве стоек и ригелей применяются одни и те же артикулы профилей (такие системы называют также ригель-ригельными). Ригель-ригельные системы позволяют оптимизировать производство, снизить ассортимент используемых профилей и минимизировать отходы при нарезке профилей, используя остатки от нарезки стоечных профилей в качестве ригелей.
• Важным преимуществом системы FS с точки зрения эстетики является малая толщина вертикальных стоек и горизонтальных ригелей. Применение в качестве стойки/ригеля одних и тех же профилей с минимальной видимой шириной (всего 50 мм) обеспечит конструкциям на базе Kaleva Aluvet FS эстетическое превосходство в сравнении с аналогичными конструкциями на базе систем PFS / PVS / HFS / HVS. В системах PFS / PVS / HFS / HVS витражные конструкции строятся на базе профилей из оконно дверной номенклатуры. В частности применяются стандартные профили рам (видимая ширина 70 мм) и импостов (видимая ширина 94 мм), что негативно сказывается на внешнем виде (визуальной легкости, «воздушности») конструкций, а также снижает общее светопропускание (при равных размерах проема) в сравнении с аналогичной конструкцией, построенной на базе Kaleva Aluvet FS.

Информация для рекламационных заказов: до 25.02.2026 г.  в качестве "белого" цвета использовался "9016глянец" (в связи с производственной необходимостью был снят с производства.)

Тип готовых конструкций (теплый/холодный)

Теплый

Допустимые углы сопряжения стоек и ригелей

Только 90 градусов

Допустимые формы встраиваемых окон/дверей

Только прямоугольные

Монтажная ширина стоек / ригелей

85/110 мм

Видимая ширина стойки / ригеля

50 мм

Шаг вертикальных стоек (гарантийный)

200-1500 мм

Шаг горизонтальных ригилей (гарантийный)

200-2500 мм

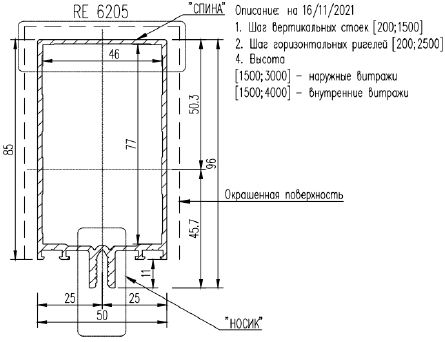

Максимальная высота конструкции с использованием

Cтойка / Ригель 85 ( RE 6205)

(длина вертикальнызх стоек)

4000мм (внутренние витражи-перегородки)

3000мм (внешние витражи)

Максимальная высота конструкции с использованием

Cтойка / Ригель 110 ( RE 6213)

(длина вертикальнызх стоек)

5000мм (внутренние витражи-перегородки)

4000мм (внешние витражи)

Максимальный вес заполнения (гарантийный)

150кг

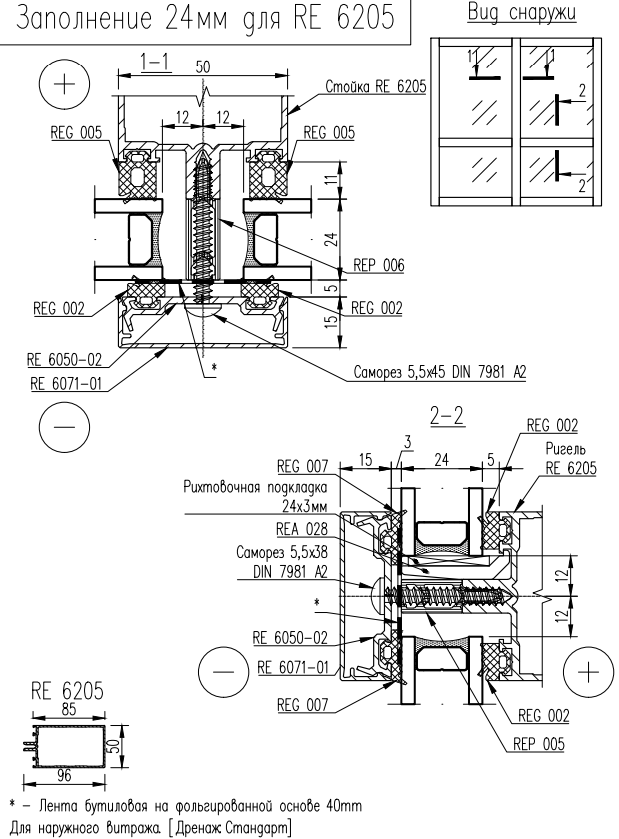

Толщина заполнения

24мм, 32мм и 40мм

(стеклопакеты и непрозрачное заполнение из сэндвич-панели)

Ширина терморазрыва

12 мм, 18 мм, 24 мм, 30 мм, 36 мм, 42 мм;

Материал терморазрыва

Стеклонаполненный полиамид

Коэффициент сопротивления теплопередаче

0,5-0,85 м² х оС/Вт (зависит от выбранного стеклопакета)

Встраиваемые окна и двери («окна/двери в фасад»)

Kaleva Aluvet Cold,

Kaleva Aluvet PW (выбор закрыт),  Kaleva Aluvet PWM,

Kaleva Aluvet PW (выбор закрыт),  Kaleva Aluvet PWM,

KALEVA ALUVET ST71, Kaleva Aluvet Window Max

Исследование и обмер строительных проемов произвести в следующей последовательности:

1. Определение геометрии проема по горизонту и по вертикали с помощью лазерного построителя плоскостей. Определение перепадов по высоте и по ширине.

2. Моделирование и расположение конструкции в проеме;

3. Привязка уровня потолка к верхнему ригелю ;

4. Определение уровня чистого пола. Привязка уровня чистого пола к нижнему ригелю.  При наличии входных дверей - к уровню порога и моделирование размеров двери по высоте в зависимости от желания заказчика по организации нижнего узла порога (порог утопленный или устанавливаиваемый на чистую отделку).

5. Привязка вертикальных стоек и бокового примыкания к стеновому проему. Моделирование боковых примыканий.

Для правильного монтажа необходимо воспользоваться печатной формой из программы StartОкна: "ПТО/Монтажная схема (А3).(письмо от 22.04.2025г.) На каждой детали стойки или ригеля наклеена этикетка с номером счета, длиной детали, номером витража и номером детали. Также на монтажной схеме указаны номера заполнений.

Запуск заказа в работу производится в следующей последовательности:

1. В StartОкна выстраивается ригель-ригельный каркас -всегда ВИД СНАРУЖИ, по замерному листу.

2. Размеры интегрируемых окон или дверей определяются по вычитаемым размерам. Пояснения по оформлению дополнительных материалов для интеграции смотри в разделе: Чертежи узлов Kaleva Aluvet FS с установкой оконной или дверной конструкции

3. Выбор "примыканий" необходимо производить в последнюю очередь (после всех корректировок размеров «каркаса»).

4. Примеры оформления см в разделе: Видеоуроки Start Окна. Алюминий
