Чертежи узлов Kaleva Aluvet FS с 17.05.2022г по 21.05.2026г.
Чертежи узлов Kaleva Aluvet FS с 17.05.2022г по 21.05.2026г.. Материал раздела «Kaleva Aluvet FS (RF50RR) с 17.05.2022г по 21.05.2026г.» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.
Снято с производства / архив
Данный раздел не использовать для работы !! |
Информация в данном разделе отображает свойства системы с 17.05.2022г. по 21.05.2026г. !! |
21.05.2026г. произошла заменена профилей с Реалит на СИАЛ |
Данная система (на базе Реалит) с 21.05.2026г. в программе StartOкна переименована в RF50RR, в последствии будет выведена из программы расчета. |
(обновление от 07.12.2023г.)
Обратите внимание! В системе FS в качестве стоек и ригелей применяются одни и те же артикулы профилей!
|
||||||

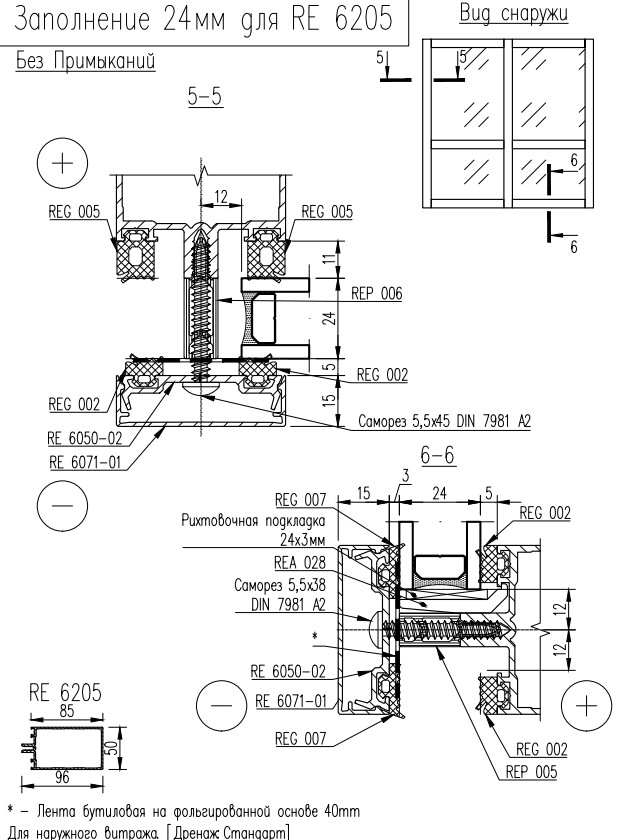

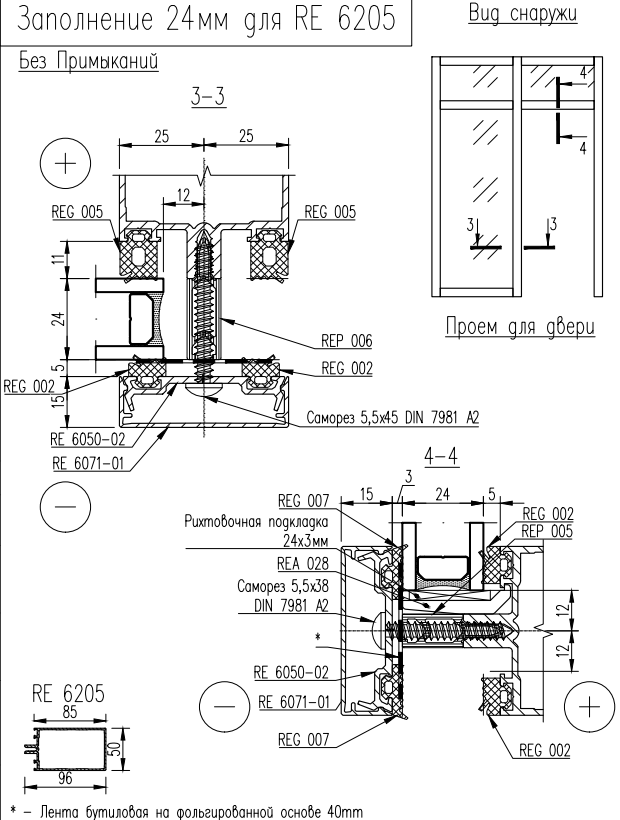

Профиль стойки/ригеля RE6205 + заполнение 24мм (без примыкания) |
||||||
|---|---|---|---|---|---|---|
|
||||||
Стойка/ригель RE6205 + заполнение 24мм с проемом под установку двери (без примыкания) |
||||||
|
||||||
Профиль стойки/ригеля RE6205 + заполнение 24мм (без примыкания) |
||||||
|
||||||

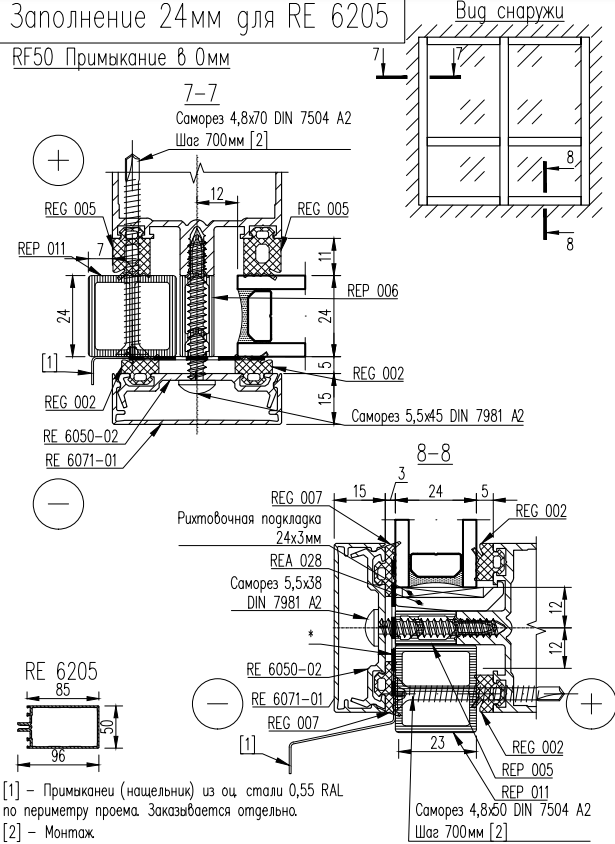

Стойка/ригель RE6205 + бокс пластиковый для теплого примыкания + заполнение 24мм (с примыканием) |
||||||
|
||||||

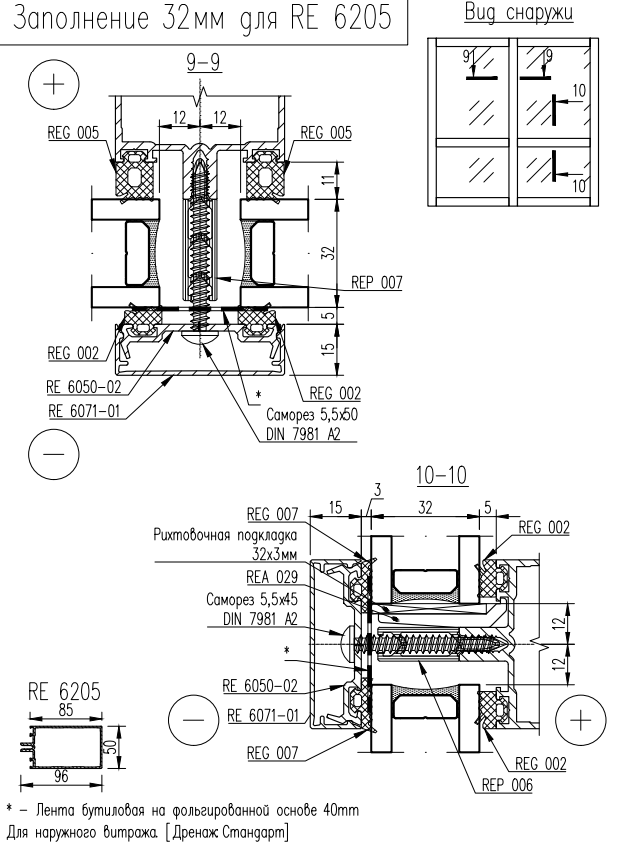

Профиль стойки/ригеля RE6205 + заполнение 32мм (без примыкания) |
||||||
|
||||||

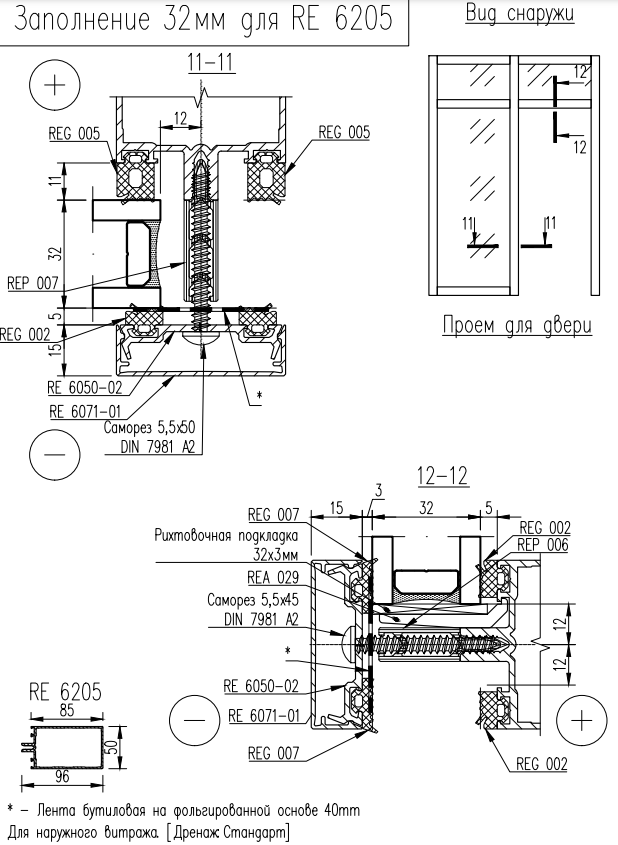

Стойка/ригель RE6205 + заполнение 32мм с проемом под установку двери (без примыкания) |
||||||
|
||||||

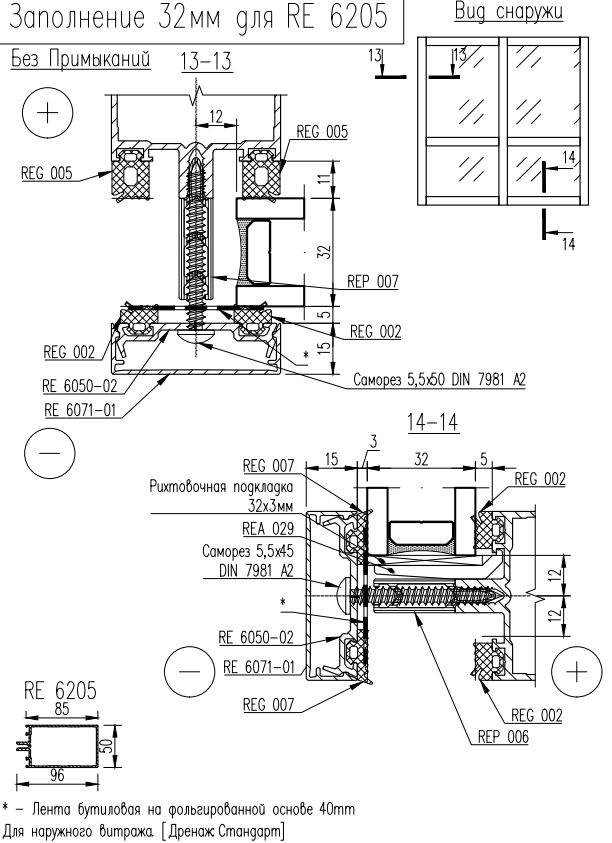

Профиль стойки/ригеля RE6205 + заполнение 32мм (без примыкания) |
||||||
|
||||||

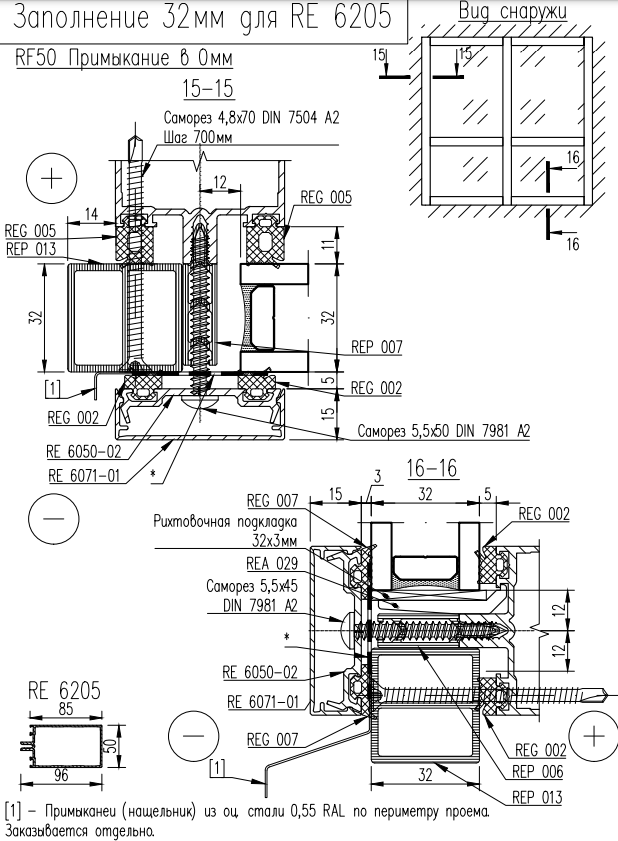

Стойка/ригель RE6205 + бокс пластиковый для теплого примыкания + заполнение 32мм (с примыканием) |
||||||
|
||||||

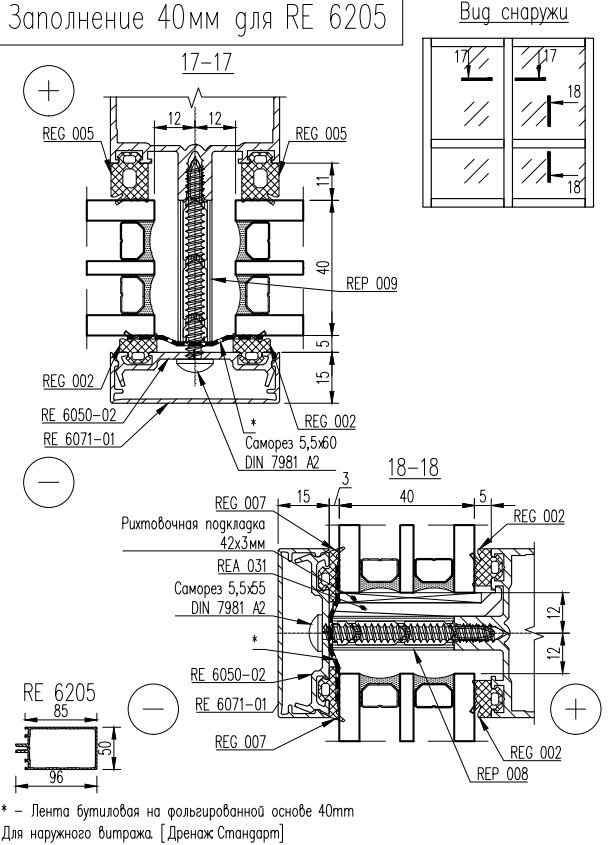

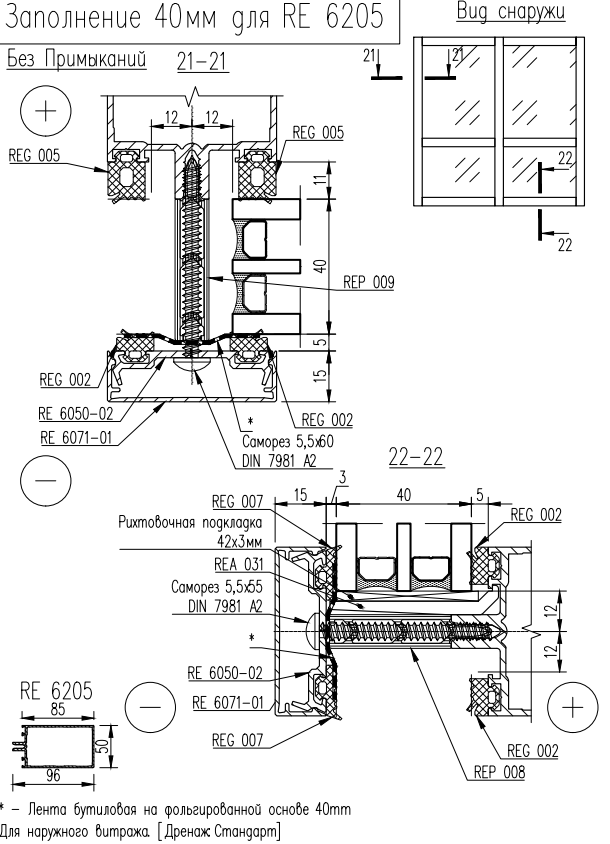

Профиль стойки/ригеля RE6205 + заполнение 40мм (без примыкания) |
||||||
|
||||||

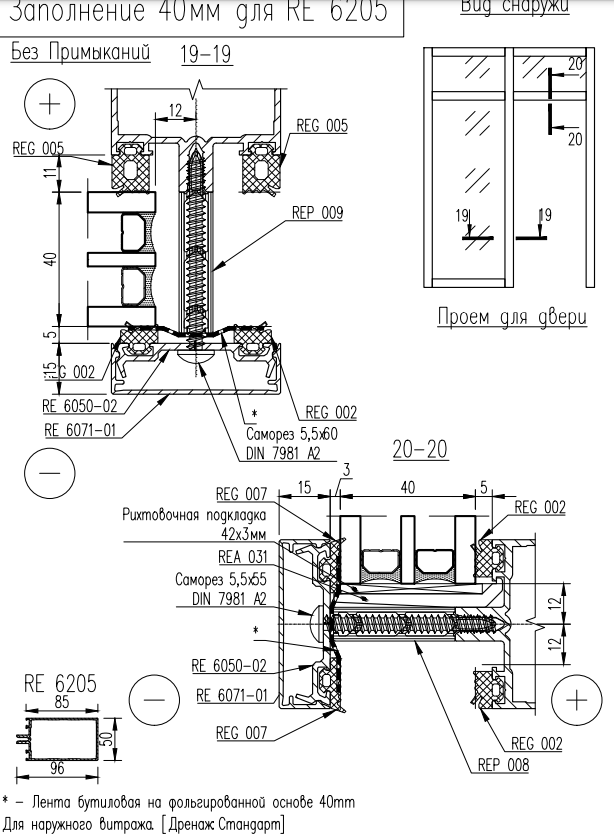

Стойка/ригель RE6205 + заполнение 40мм с проемом под установку двери (без примыкания) |
||||||
|
||||||
Профиль стойки/ригеля RE6205 + заполнение 40мм (без примыкания) |
||||||
|
||||||

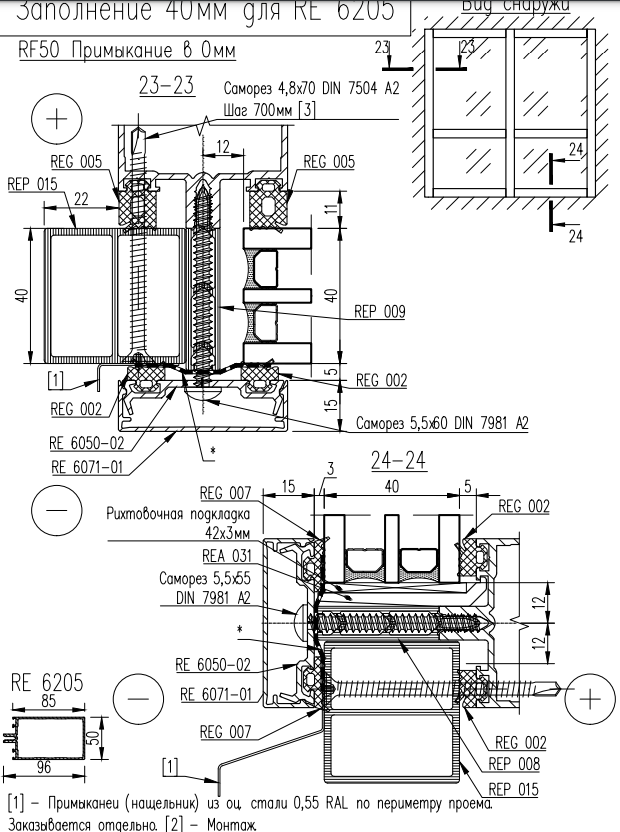

Стойка/ригель RE6205 + наборный сэндвич для теплого примыкания + заполнение 40мм (с примыканием) |
||||||
|

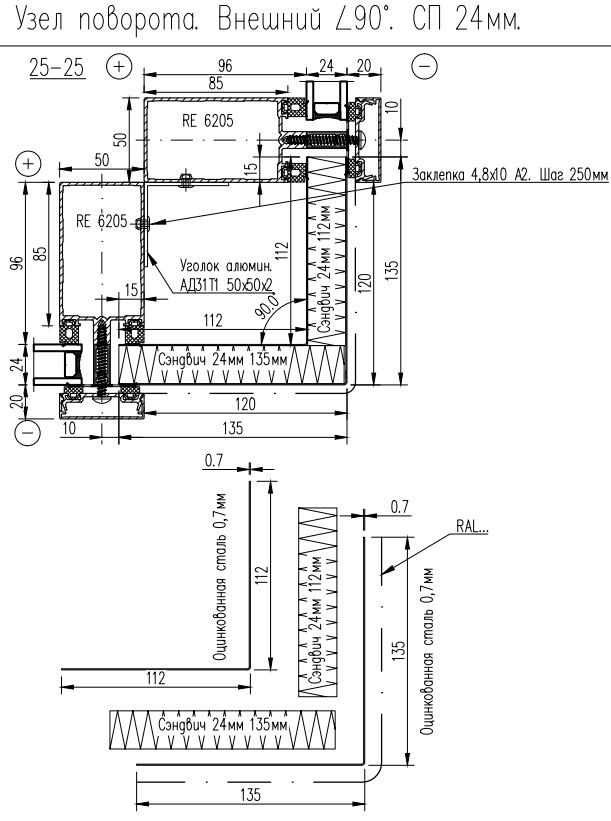

Стойки RE 6205. Узел поворота внешний с заполнением 24мм (угол 90 гр.) |
|---|
Угол сэндвича выбирается в StartОкнах отдельными позициями
|

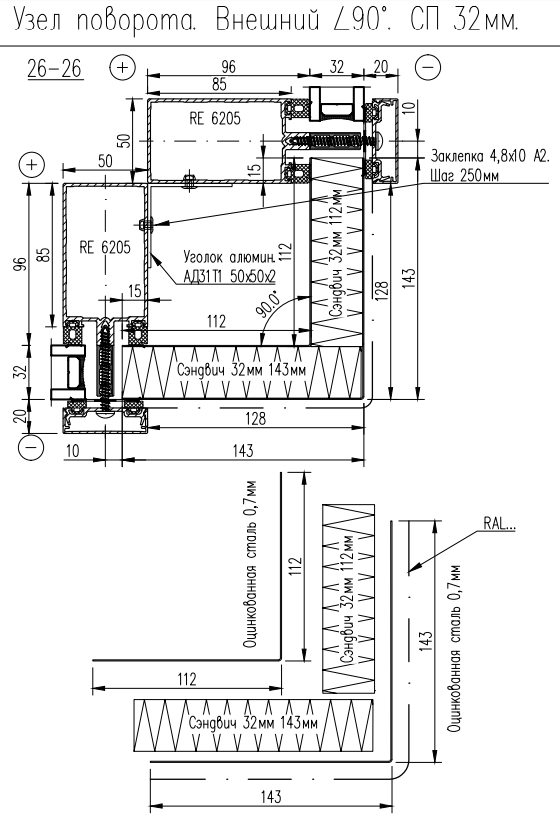

Стойки RE 6205. Узел поворота внешний с заполнением 32мм (угол 90 гр.) |
Угол сэндвича выбирается в StartОкнах отдельными позициями.
|

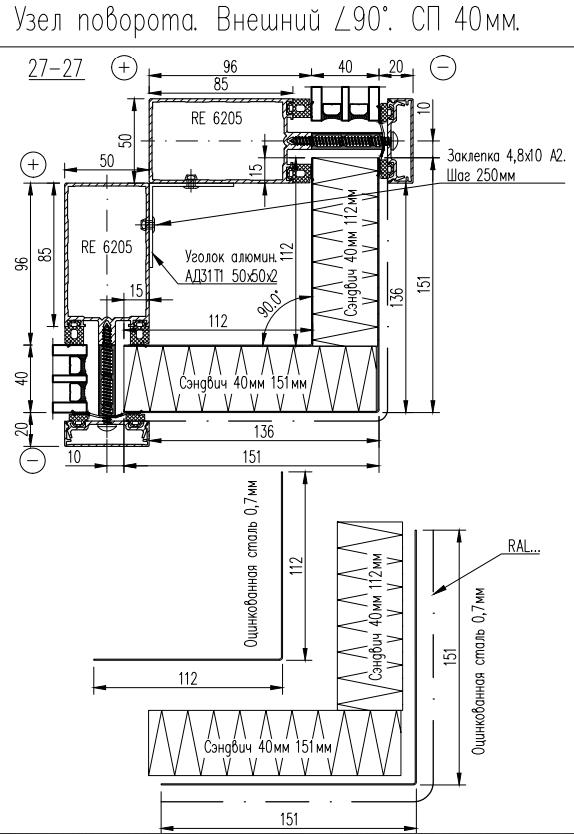

Стойки RE 6205. Узел поворота внешний с заполнением 40мм (угол 90 гр.) |
Угол сэндвича выбирается в StartОкнах отдельными позициями.
|

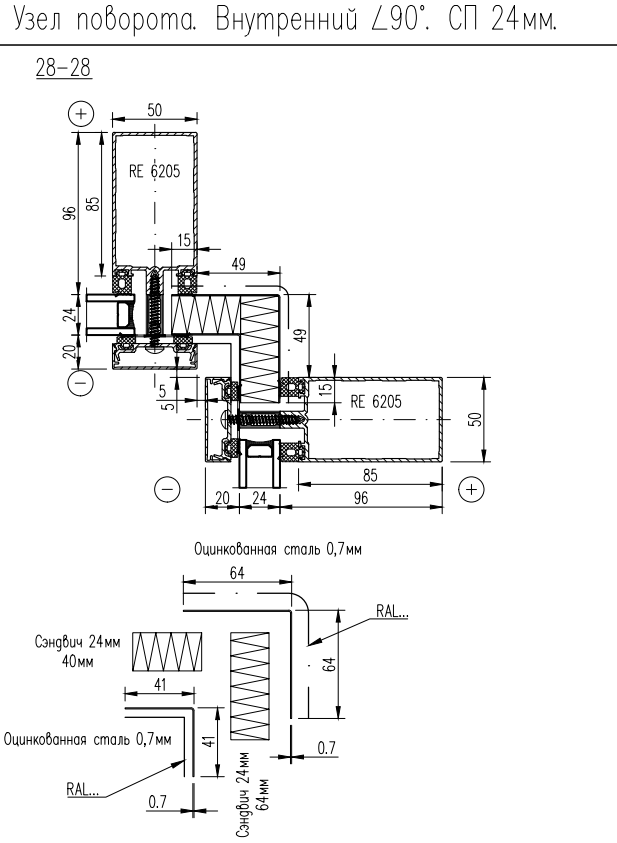

Стойки RE 6205. Узел поворота внутренний с заполнением 24мм (угол 90 гр.) |
Угол сэндвича выбирается в StartОкнах отдельными позициями.
|

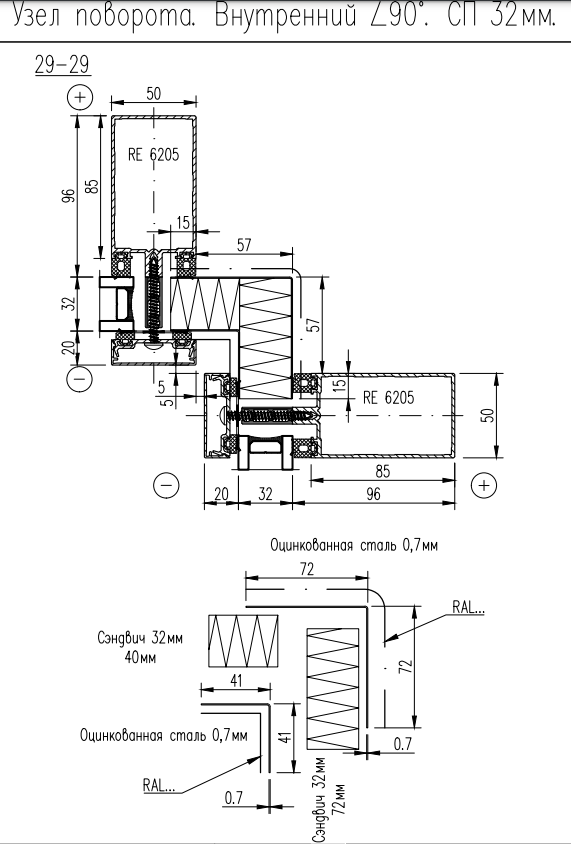

Стойки RE 6205. Узел поворота внутренний с заполнением 32мм (угол 90 гр.) |
Угол сэндвича выбирается в StartОкнах отдельными позициями.
|

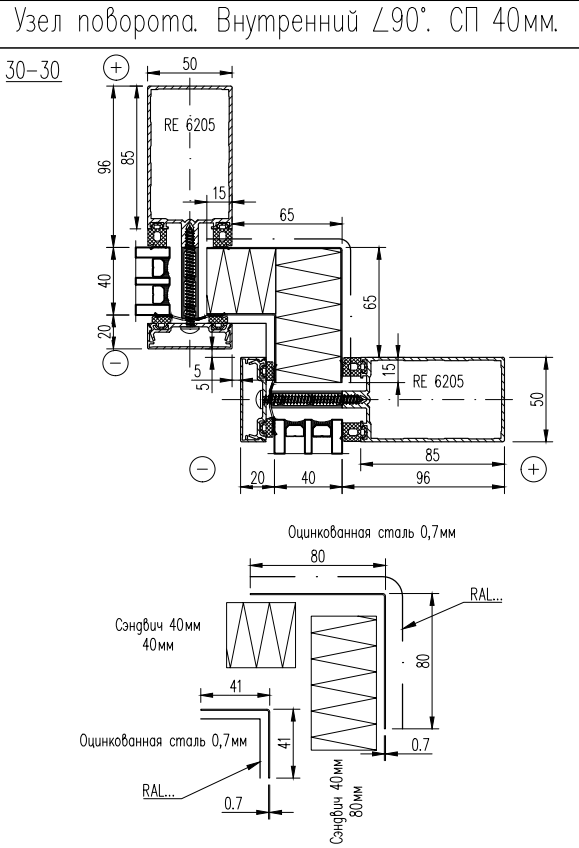

Стойки RE 6205. Узел поворота внутренний с заполнением 40мм (угол 90 гр.) |
Угол сэндвича выбирается в StartОкнах отдельными позициями.
|

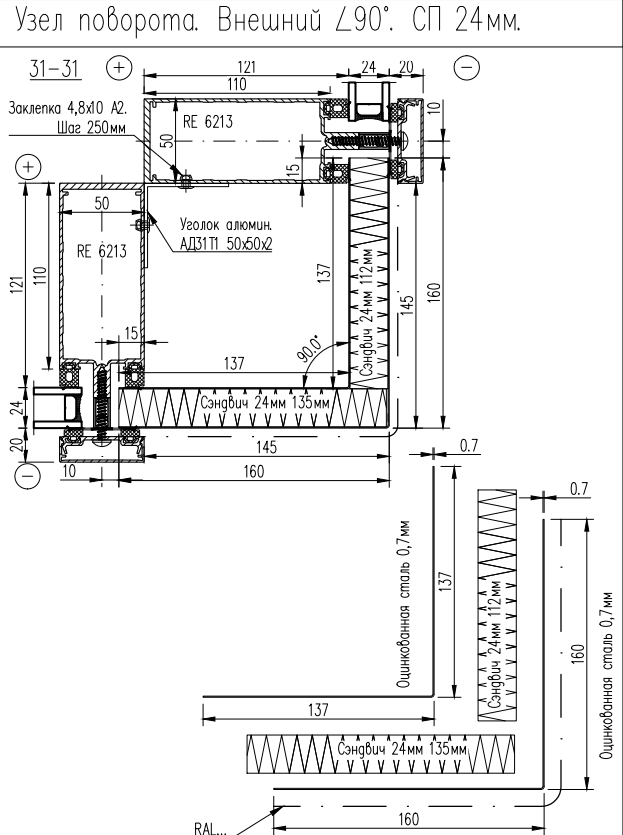

Стойки RE 6213. Узел поворота внешний с заполнением 24мм (угол 90 гр.) |
Угол сэндвича выбирается в StartОкнах отдельными позициями.
|

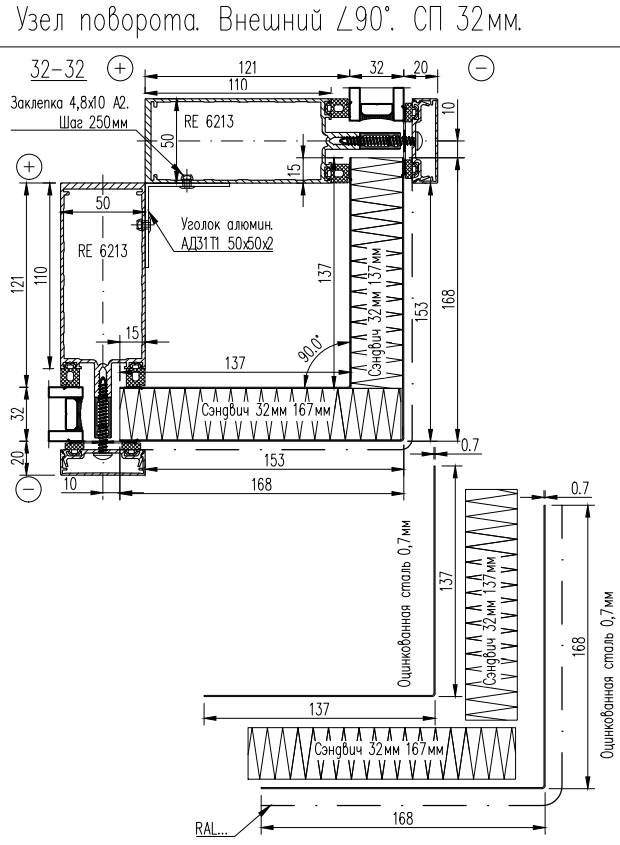

Стойки RE 6213. Узел поворота внешний с заполнением 32мм (угол 90 гр.) |
Угол сэндвича выбирается в StartОкнах отдельными позициями.
|

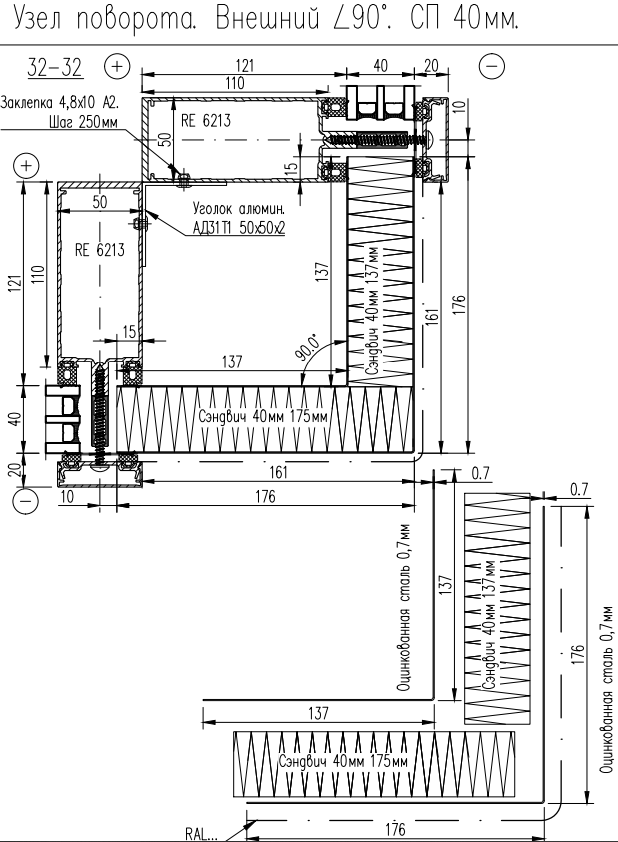

Стойки RE 6213. Узел поворота внешний с заполнением 40мм (угол 90 гр.) |
Угол сэндвича выбирается в StartОкнах отдельными позициями.
|
