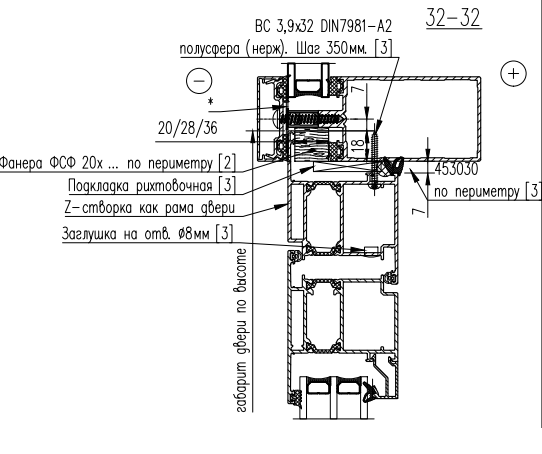

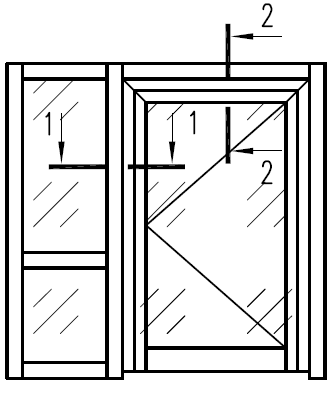

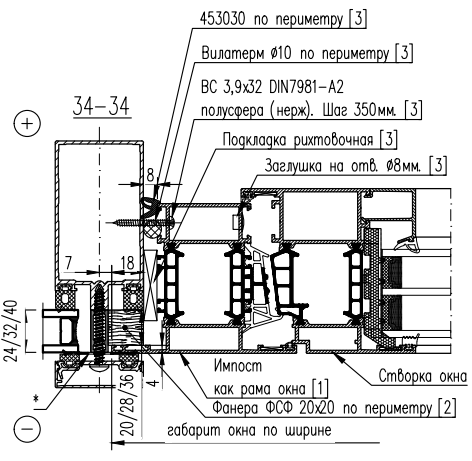

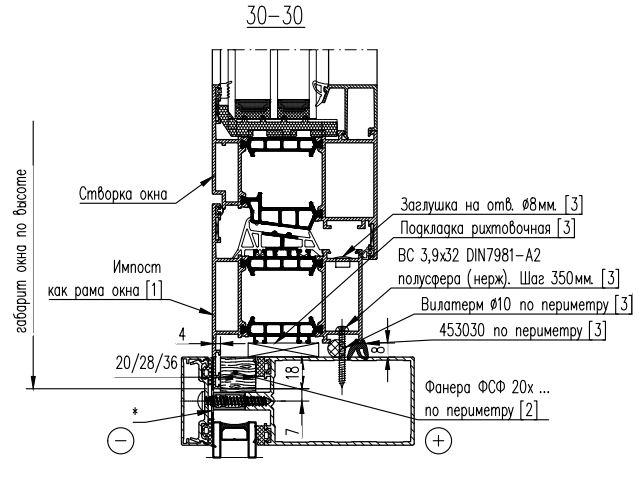

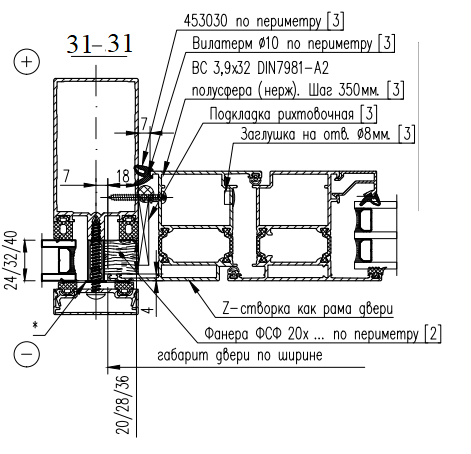

Чертежи узлов Kaleva Aluvet FS с установкой оконной или дверной конструкции с 17.05.2022г по 21.05.2026г.

Данный раздел не использовать для работы !!

Информация в данном разделе отображает свойства системы с  17.05.2022г. по 21.05.2026г. !!

21.05.2026г. произошла заменена профилей  с Реалит на СИАЛ

Данная система  (на базе Реалит) с 21.05.2026г.  в программе StartOкна  переименована в RF50RR, в последствии будет выведена из программы расчета.

Обратите внимание!

В системе FS в качестве стоек и ригелей применяются одни и те же артикулы профилей!

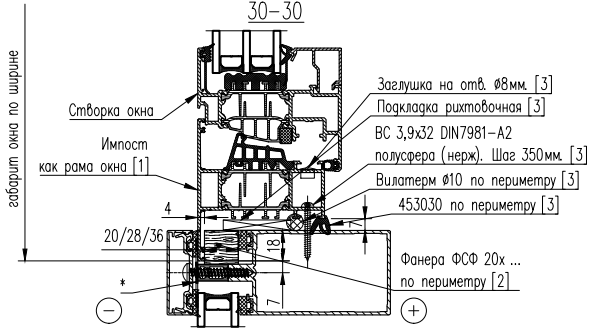

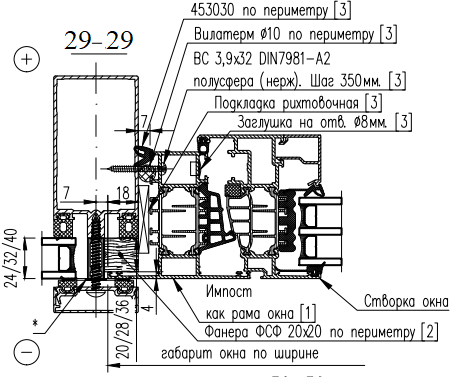

Пояснение к оформлению дополнительных материалов (для Kaleva Aluvet PWM  и Kaleva Aluvet HWM) в программе StartОкна:

1. Уплотнитель 453030.

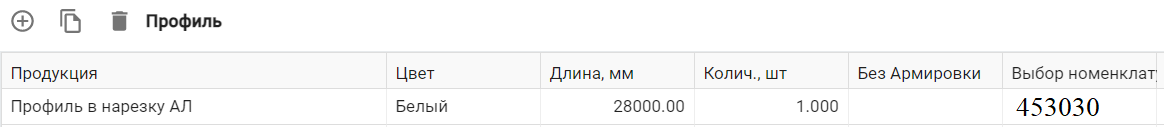

Оформить в "Аксессуарах и услугах"  > "Профиль в нарезку АЛ".  В миллиметрах. Периметр окна.  Пример:

2. Вилатерм.

Оформить в "Аксессуарах и услугах"  > "Профиль в нарезку АЛ".  В миллиметрах   10000 мм  на конструкцию

3. Саморезы.

Оформить через "Материалы", 30шт арт.: 3,9х32 DIN7981-A2 ВС 3,9х32 DIN7981-A2 полусфера (нерж).   .

4. Подкладки рихтовочные.

Оформить 60 шт через "Материалы":

5. Заглушки под отверстия. Оформить через "Набор" 30шт:

арт.: СТН-0982 (под D12)

В наличии белые,черные,серые и коричневые. Оформить в "Аксессуарах и услугах"  >"Набор"

6. Фанера. Оформить в "Аксессуарах и услугах"  > "Откос". По периметру окна.

Под заполнение 24/32/40 необходимо выбрать фанеру шириной 20/28/36 соответственно, пример под заполнение 40мм используется ширина 36м:

7. Бутиловая лента. Комплектуется к изделию FS по умолчанию.

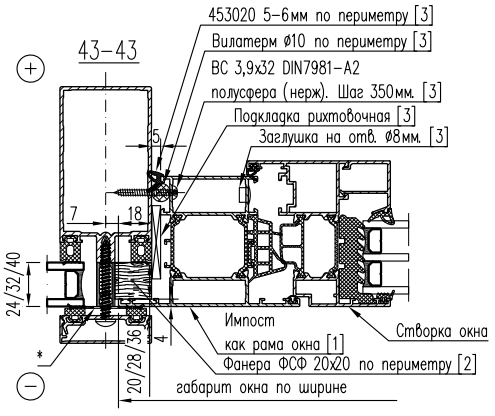

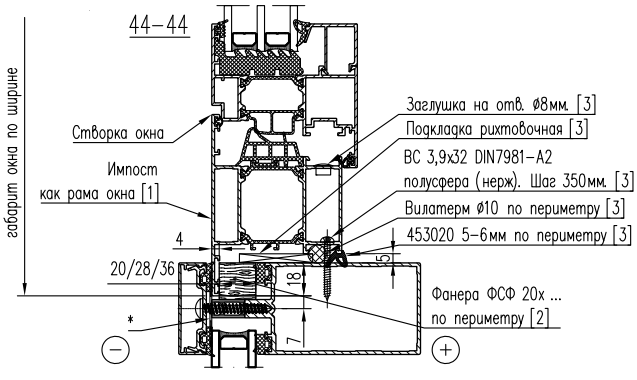

Пояснение к оформлению дополнительных материалов (для KALEVA ALUVET ST71 окно) в программе StartОкна:

1. Уплотнитель 453020.

Оформить в "Аксессуарах и услугах"  > "Профиль в нарезку АЛ".  В миллиметрах. Периметр двери, кроме порога. Пример:

2. Вилатерм.

Оформить в "Аксессуарах и услугах"  > "Профиль в нарезку АЛ".  В миллиметрах   10000 мм  на конструкцию

3. Саморезы.

Оформить через "Материалы", 30шт арт.: 3,9х32 DIN7981-A2 ВС 3,9х32 DIN7981-A2 полусфера (нерж).   .

4. Подкладки рихтовочные.

Оформить 60 шт через "Материалы":

5. Заглушки под отверстия. Оформить через "Набор" 30шт:

арт.: СТН-0982 (под D12)

В наличии белые,черные,серые и коричневые. Оформить в "Аксессуарах и услугах"  >"Набор"

6. Фанера. Оформить в "Аксессуарах и услугах"  > "Откос". По периметру окна.

Под заполнение 24/32/40 необходимо выбрать фанеру шириной 20/28/36 соответственно, пример под заполнение 40мм используется ширина 36м:

7. Бутиловая лента. Комплектуется к изделию FS по умолчанию.

Пояснение к оформлению дополнительных материалов (для Kaleva Aluvet Window Max) в программе StartОкна:

1. Уплотнитель 453030.

Оформить в "Аксессуарах и услугах"  > "Профиль в нарезку АЛ".  В миллиметрах. Периметр двери, кроме порога. Пример:

2. Вилатерм.

Оформить в "Аксессуарах и услугах"  > "Профиль в нарезку АЛ".  В миллиметрах   10000 мм  на конструкцию

3. Саморезы.

Оформить через "Материалы", 30шт арт.: 3,9х32 DIN7981-A2 ВС 3,9х32 DIN7981-A2 полусфера (нерж).   .

4. Подкладки рихтовочные.

Оформить 60 шт через "Материалы":

5. Заглушки под отверстия. Оформить через "Набор" 30шт:

арт.: СТН-0982 (под D12)

В наличии белые,черные,серые и коричневые. Оформить в "Аксессуарах и услугах"  >"Набор"

6. Фанера. Оформить в "Аксессуарах и услугах"  > "Откос". По периметру окна.

Под заполнение 24/32/40 необходимо выбрать фанеру шириной 20/28/36 соответственно, пример под заполнение 40мм используется ширина 36м:

7. Бутиловая лента. Комплектуется к изделию FS по умолчанию.

Пояснение к оформлению дополнительных материалов (для Kaleva Aluvet Glass Standart: PD65 и Kaleva Aluvet Glass Standart: HD75) в программе StartОкна:

1. Уплотнитель 453030.

Оформить в "Аксессуарах и услугах"  > "Профиль в нарезку АЛ".  В миллиметрах. Периметр двери, кроме порога. Пример:

2. Вилатерм.

Оформить в "Аксессуарах и услугах"  > "Профиль в нарезку АЛ".  В миллиметрах   10000 мм  на конструкцию

3. Саморезы.

Оформить через "Материалы", 30шт на конструкцию. арт.: 3,9х32 DIN7981-A2 ВС 3,9х32 DIN7981-A2 полусфера (нерж).

4. Подкладки рихтовочные.

Оформить 60 шт через "Материалы":

5. Заглушки под отверстия. Оформить через "Набор" 30шт:

арт.: СТН-0982 (под D12)

В наличии белые,черные,серые и коричневые. Оформить в "Аксессуарах и услугах"  >"Набор"

6. Фанера. Оформить в "Аксессуарах и услугах"  > "Откос". По периметру двери.

Под заполнение 24/32/40 необходимо выбрать фанеру шириной 20/28/36 соответственно, пример под заполнение 40мм используется ширина 36м:

7. Бутиловая лента. Комплектуется к изделию FS по умолчанию.

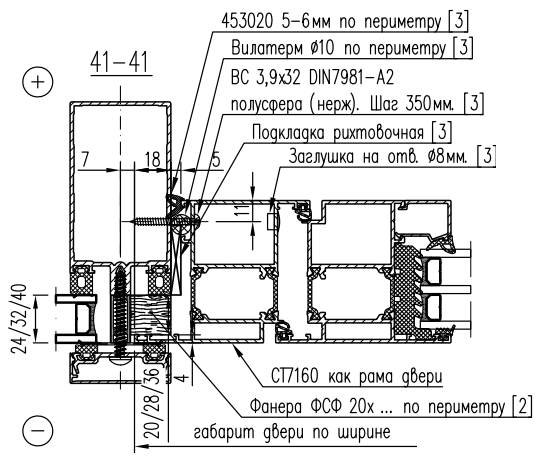

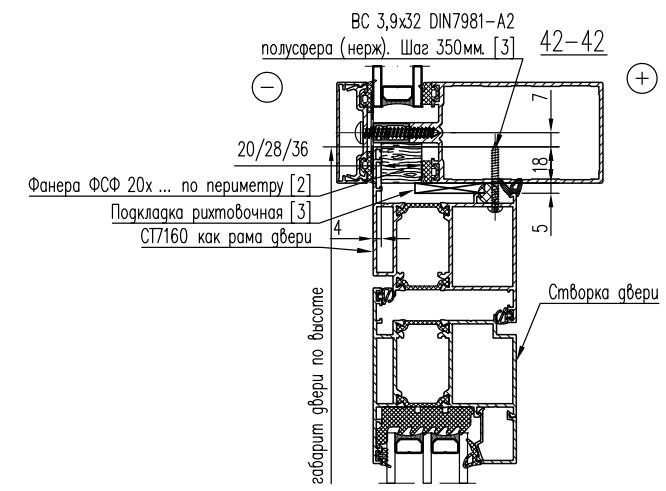

Пояснение к оформлению дополнительных материалов (для  KALEVA  ALUVET ST71 дверь снаружи на себя) в программе StartОкна:

1. Уплотнитель 453020.

Оформить в "Аксессуарах и услугах"  > "Профиль в нарезку АЛ".  В миллиметрах. Периметр двери, кроме порога. Пример:

2. Вилатерм.

Оформить в "Аксессуарах и услугах"  > "Профиль в нарезку АЛ".  В миллиметрах   10000 мм  на конструкцию

3. Саморезы.

Оформить через "Материалы", 30шт на конструкцию. арт.: 3,9х32 DIN7981-A2 ВС 3,9х32 DIN7981-A2 полусфера (нерж).

4. Подкладки рихтовочные.

Оформить 60 шт через "Материалы":

5. Заглушки под отверстия. Оформить через "Набор" 30шт:

арт.: СТН-0982 (под D12)

В наличии белые,черные,серые и коричневые. Оформить в "Аксессуарах и услугах"  >"Набор"

6. Фанера. Оформить в "Аксессуарах и услугах"  > "Откос". По периметру двери.

Под заполнение 24/32/40 необходимо выбрать фанеру шириной 20/28/36 соответственно, пример под заполнение 40мм используется ширина 36м:

7. Бутиловая лента. Комплектуется к изделию FS по умолчанию.

Крепение двери к стойкам осуществляется без саморезов. Применение саморезов для данной легкой двери не обязательно.

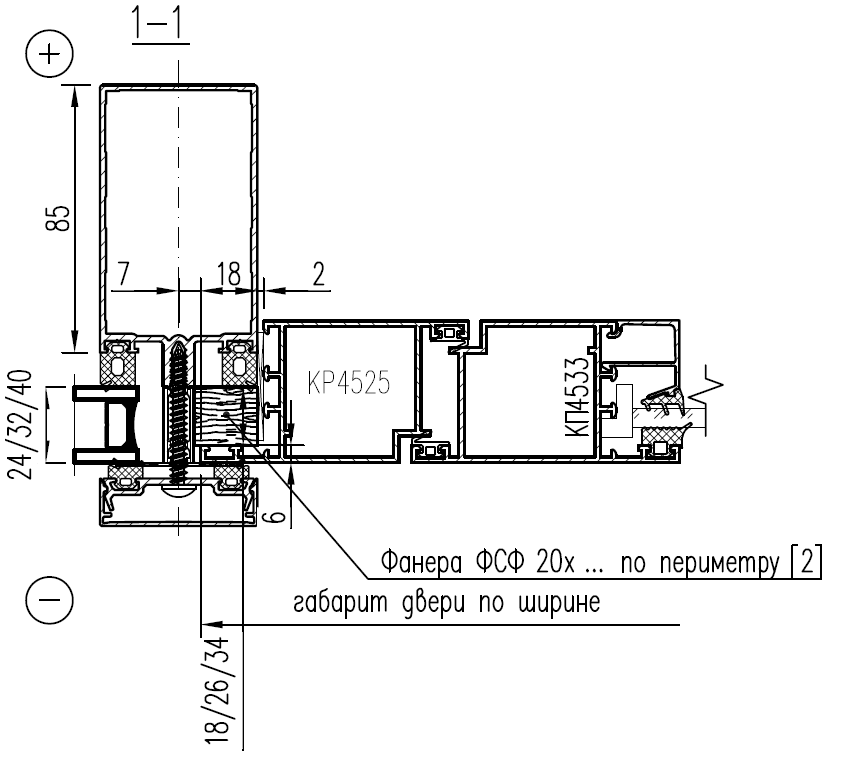

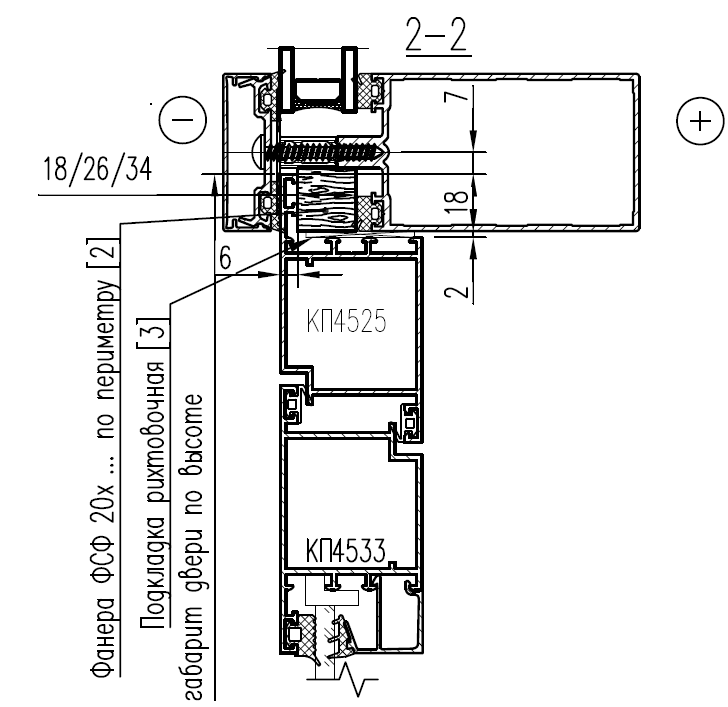

Пояснение к оформлению дополнительных материалов (для Kaleva Aluvet СD (Сold Door)) в программе StartОкна:

1. Подкладки рихтовочные.

Оформить через 30 шт на одну кострукцию "Материалы" на выбор:

2 Фанера. Оформить в "Аксессуарах и услугах"  > "Откос". По периметру двери.

Под заполнение 24 необходимо выбрать фанеру шириной 20, пример под заполнение 24мм используется ширина 20м:
