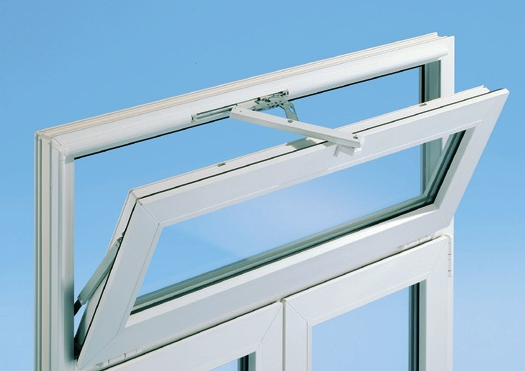

KALEVA ALUVET ST71 окно — kaleva aluvet st71. Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.
Введено в товарный ряд 06.06.2024г. Данная профильная система – промежуточное звено между привычными нам KALEVA ALUVET PUBLIC и HOME. Она позволяет эффективно работать с объектами ИЖС, где требуется монтажная глубина от 70 мм. При этом есть возможность изготовления оконных конструкций с фурнитурой Stublina, которая является качественной альтернативой GU. |
|||
Описание |
|||
|---|---|---|---|
KALEVA ALUVET ST71 окно Серия комбинированных профилей с термомостом, предназначенная для изготовления окон для установки в отапливаемых помещениях и в домах постоянного проживания. |
|||
• Алюминиевый профиль с термомостом глубиной 34мм. • Монтажная глубина рамы 71мм • Фурнитура Stublina и HOPO (с 07.04.2026г. ) |
|
||
Окна могут быть глухими и открывающимися. См ниже варианты открывания. |
|||
Особенности системы |
|||
• Сторона открывания - только внутрь • Невозможно установить ручку с 2-х сторон. Ручка только изнутри. • Невозможно изготовление штульпового открывания • Прямоугольная форма изделий - коробка и створка. Для изготовления используется СТ7121 Рама окна L 76мм (по умолчанию) или .СТ7101 Рама окна L 58мм • Трапециевидная, треугольная, многоугольная, арочная - возможно только коробка. Для изготовления используется СТ7101 Рама окна L 58мм • Створка только ПРЯМОУГОЛЬНАЯ! • Невозможно изготовление изделий с установкой импоста в створку. • Возможно применение двух видов створок: СТ7102 Створка окна 78,5мм и СТ7126 Створка окна 96,5мм • Возможно изготовление рамы из импостного профиля. Для изготовления используется СТ7122 Рама окна Т 99мм |
|||
|
|||
Особенности отгрузки изделий: |
|||
|---|---|---|---|
|
|||
Варианты заполнения |
||||
|---|---|---|---|---|
Варианты заполнения - стеклопакет 32мм, 40мм, 42мм, 52мм. С заполнением 32мм - в глухой части используется штапик 28,2мм, а в створке 36,2 С заполнением 40мм - в глухой части используется штапик 19,7мм, а в створке 28,2 С заполнением 42мм - в глухой части используется штапик 18,2мм, а в створке 26,2 С заполнением 52мм - в глухой части используется штапик 7,7мм, а в створке 16,2 |
||||
Наборный сэндвич - 32мм и 40мм. Доступно шесть стандартных цветов или Покраска. Набор из 2-х окрашенных листов металла и сэндвич-панели. |
||||
|
Цвет и отделка профиля: |
||||||
|---|---|---|---|---|---|---|
Информация для рекламационных заказов: до 25.02.2026 г. в качестве "белого" цвета использовался "9016глянец" (в связи с производственной необходимостью был снят с производства.) |
||||||
|
||||||
|
||||||
|
||||||
|
Фурнитура Stublina |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||
Электропривод |
|
|---|---|
(белый, черный, серебро) Не забудьте заказать добор! |
Дистанционное открывание VENTUS белый, коричневый, серебро (выбор закрыт) |
Применяемые ручки |
||||||||
|---|---|---|---|---|---|---|---|---|
Базовая ручка
|
||||||||
Ручка с ключом
|
Фурнитура HOPO (с 07.04.2026г. ) |
|||
|---|---|---|---|
HOPO Window Control Technology, расположенная в Шэньчжэне, — инновационная компания, владеющая собственными патентами и имеющая известный бренд фурнитуры.
|
Применяемые ручки фурнитуры HOPO |
|||||
|---|---|---|---|---|---|
(Ручка Horvik со временем будет выведена из продуктовой линейки. Инфо от 24.09.2026г.)
|
|||||
С 28.09.2026г. в программе StartОкна открыта ручка Horvik Pro, используемая с оконной фурнитурой HOPO для алюминиевых окон. Новая модель ручки имеет скрытую розетку и упрощенную систему сборки.
|
|||||
Поворотная створка |
Поворотно-откидное открывание |
|||
|---|---|---|---|---|
Опции фурнитуры:
|
Опции фурнитуры:
|
|||
|
|
|||
|
||||
Особенности фрезеровки дренажных, вентиляционных и технологических отверстий |
||
|---|---|---|
В нижнем горизонтальном профиле рамы и горизонтальных импостах фрезеруются водосливные отверстия. Закрываются водосливными крышками белого или черного цвета. С 17.09.2025г., координаты дренажных отверстий на алюминиевые конструкции рассчитываются и выполняются на производстве по условиям: Фиксированный размер от края светового проёма рамы до середины паза 70 мм, далее c шагом max 800 мм. При ширине светового проёма рамы менее 400 мм - дренаж по центру. Эскизы дренажей также будут отображены на изделиях по умолчанию. Просим обратить внимание, что в случае продолжения какого-либо заказа, схема выполнения дренажных отверстий может отличаться от раннее изготовленных заказов, поэтому необходимо об этом оповестить клиента. Ниже представлена наглядная схема дренажей на типовые конструкции.
|
Показатели по теплосбережению: Двустворчатое окно размером 1460х1320 -для стеклопакета 4-14Ar-4-14Ar-4И коэффициент сопротивления теплопередачи составляет 0,9 м2*С°/Вт |
Применяемые профили KALEVA ALUVET ST71 окно. Материал раздела «KALEVA ALUVET ST71 окно» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.
Открыть раздел →Чертежи узлов KALEVA ALUVET ST71 окно. Материал раздела «KALEVA ALUVET ST71 окно» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.
Открыть раздел →Ограничения размеров KALEVA ALUVET ST71 окно: условия подбора конструкции в разделе «KALEVA ALUVET ST71 окно». Сопоставьте параметры проекта с таблицами и графиками, учитывая способ открывания и комплектацию.
