Дистанционное открывание VENTUS с петлями фурнитуы Stublina

KALEVA  ALUVET ST71 окно, KALEVA  ALUVET ST71 витраж

В качестве механизма дистанционного открывания фрамуги применяются системы Ventus . Они позволяют открывать высоко расположенные створки фрамуг, недоступные для обычного открывания. Прижим створки происходит за счет специальных ножниц. При ширине створки до 1240 мм устанавливаются одни ножницы, свыше 1240 мм — двое (размеры указаны по габариту створки). Программа автоматически по размеру створки определяет необходимое количество ножниц.

Весь механизм прибора устанавливается в цеховых условиях непосредственно на изделие. Вывод управления (тяги, ручка, угловые механизмы передачи движения тяг) можно осуществить как на само изделие при помощи жестких тяг, а затем, при необходимости, на прилегающий к изделию откос или стену (сбоку, снизу под подоконником) — при помощи гибкой тяги. Жесткая тяга является обязательным элементом комплекта. Гибкая — по мере необходимости и оговаривается с Клиентом. Жесткая и гибкая тяги между собой соединяются при помощи специальных элементов, входящих в комплект с гибкой тягой.

Цвет: белый, коричневый, серебро (выбор закрыт)

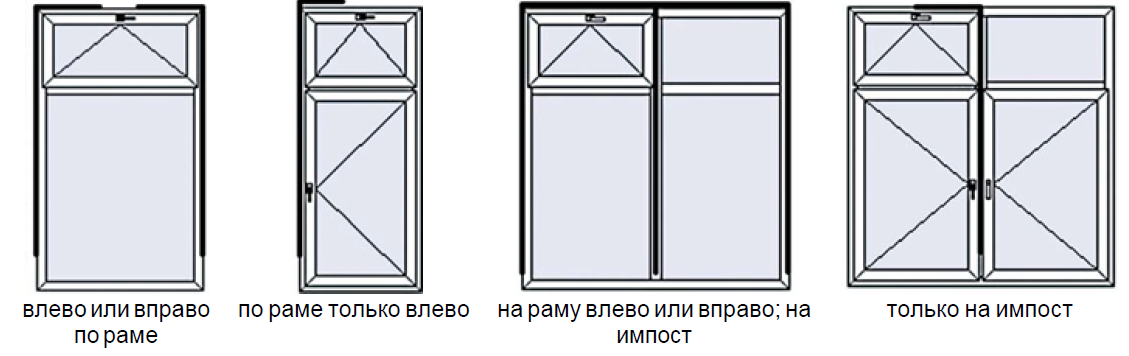

Примеры вариантов расположения жестких тяг фрамужного прибора (см. рисунок).

Из рисунков видно, что управление нельзя разместить по той стороне рамы, на которой установлены петли от створки.

Ножницы фрамужного прибора размещаются посередине фрамуги. Базовая ручка и вся остальная фурнитура при этом не ставятся, кроме петель самой фрамуги.

ВАЖНО! Не рекомендуется делать длину жесткой тяги на окне по вертикали более 3 метров. Если после гибкой тяги требуется еще дополнительное удлинение жесткой тягой, то это удлинение не должно превышать 1,5 метра. Суммарно длина тяг не должна превышать 4,5 м. При превышении указанных размеров работа фрамужного прибора будет затруднена, будет отсутствовать плавность хода и быстрое расшатывание всего механизма.

!!! Кроме этого, если соединяются жёсткая тяга с гибкой тягой, а потом опять устанавливается жёсткая тяга, то в аксессуарах необходимо оформить дополнительно крепёж гибкой тяги: арт. К-14312-00-0-7 (белый), К-14312-00-0-5 (коричневый), К-14312-00-0-1 (серебро).
