Гибкая тяга

Требования к монтажу гибкой тяги (для мастеров по замерам и монтажников)

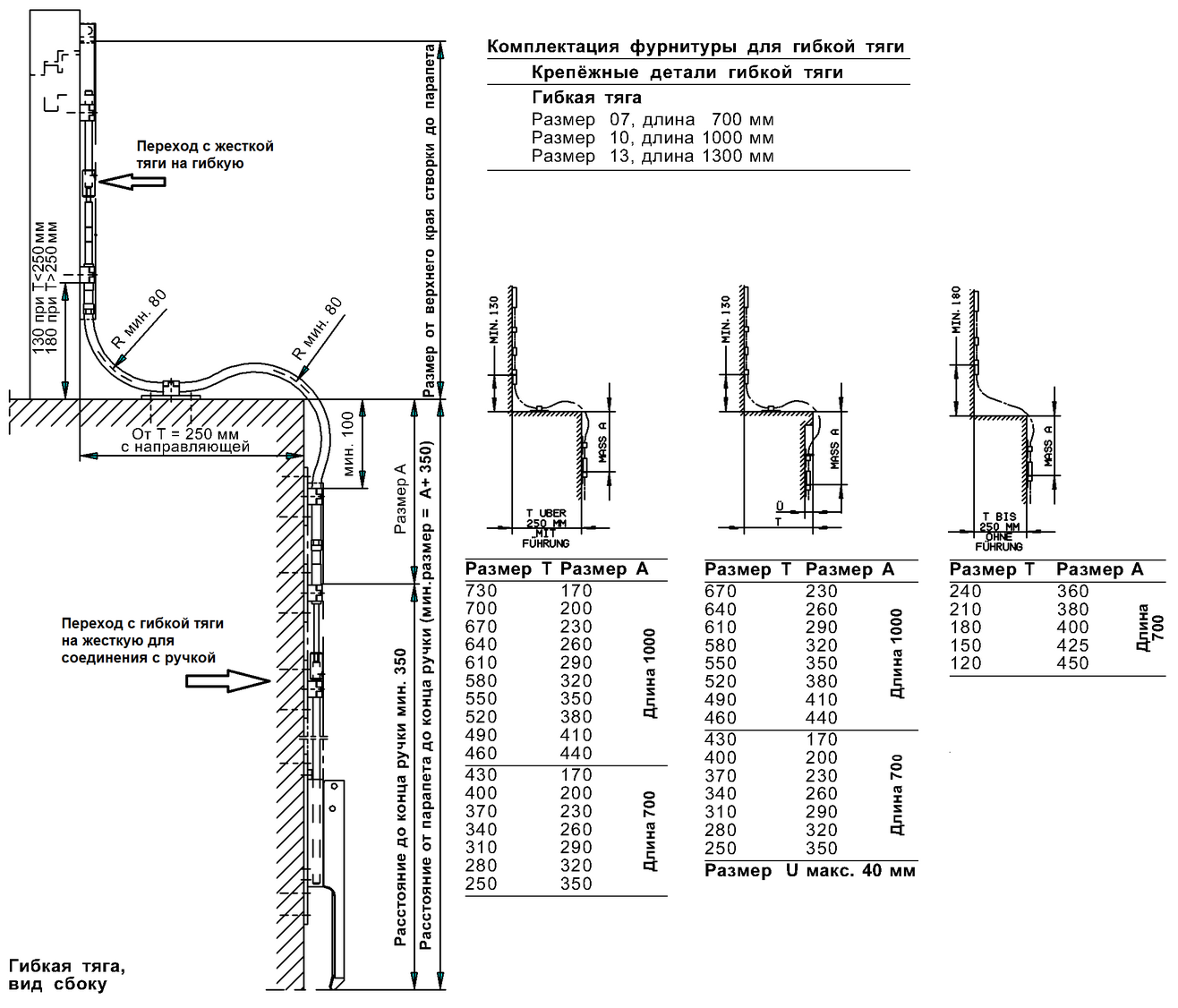

Вынос гибкой тяги с окна на стену

Здесь показан вариант крепления (выноса) гибкой тяги с окна на стену вниз через подоконник. Абсолютно также можно сделать перенос движения с окна на боковую стену через прилегающий откос. Наиболее важным здесь является размер «Т» - глубина ниши (подоконника, откоса) через плоскость которой происходит сгибание тяги. Далее все параметры рассчитываются исходя из этого значения.

Внимание! Гибкая тяга используется только в комплекте с жесткой! Напрямую к фрамужному прибору гибкая тяга не присоединяется!

Для заказа фрамужного прибора в примечании необходимо указывать следующие обязательные параметры:

• сам фрамужный прибор;

• вывод управления (влево или вправо от центра фрамуги). Управление при помощи жесткой тяги выводится на раму или на импост при условии, что с данной стороны на раме или импосте не установлены петли створки (см. ниже). Также управление можно разместить на расширителях. В противном случае необходимо перенести управление на другую сторону или использовать гибкую тягу. С помощью гибкой тяги управление можно вынести на откос, на стену, под подоконник и т.д.

• расстояние от нижнего края изделия до середины ручки управления фрамужным прибором.
