Применяемые профили KALEVA ALUVET ST71 окно
Применяемые профили KALEVA ALUVET ST71 окно. Материал раздела «KALEVA ALUVET ST71 окно» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

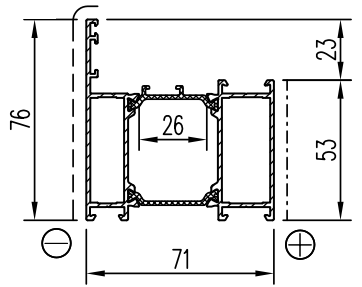

СТ7121 Рама окна L 76мм ( используется только в прямоугольных рамах) |

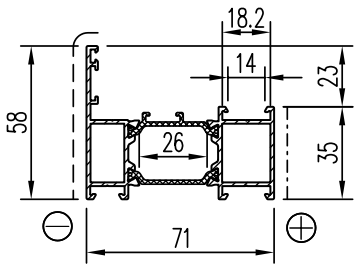

СТ7101 Рама окна L 58мм (используется в трапециях, арках и прямоугольных рамах) |
||
|---|---|---|---|
|
|
||

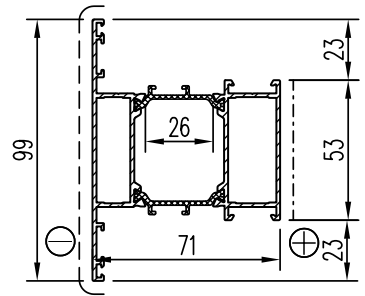

СТ7122 Импост Т 99мм |
|||
|
|||

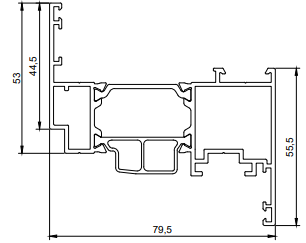

СТ7102 Створка окна 78,5мм |

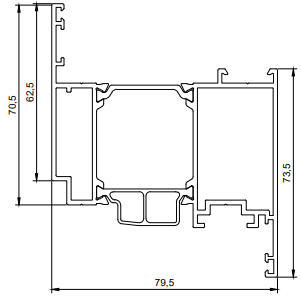

СТ7126 Створка окна 96,5мм |
||
|
|
||

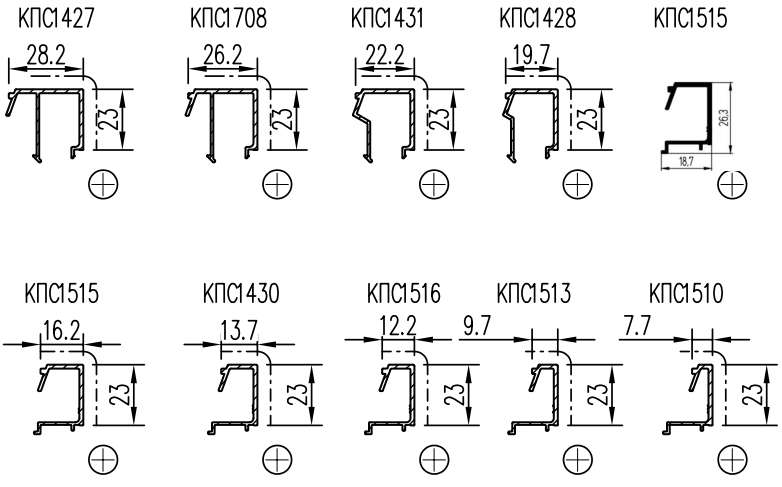

Штапики |
|||
С заполнением 32мм - в глухой части используется штапик 28,2мм, а в створке 36,2 С заполнением 40мм - в глухой части используется штапик 19,7мм, а в створке 28,2 С заполнением 42мм - в глухой части используется штапик 18,2мм, а в створке 26,2 С заполнением 52мм - в глухой части используется штапик 7,7мм, а в створке 16,2 |
|||

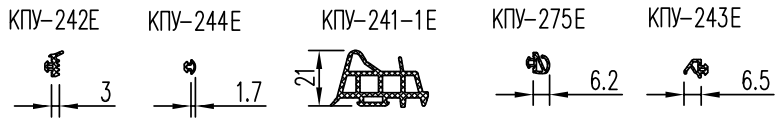

Уплотнители ЭПДМ |
|||
|
|||
