Чертежи узлов KALEVA ALUVET ST71 окно

Чертежи узлов KALEVA ALUVET ST71 окно. Материал раздела «KALEVA ALUVET ST71 окно» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

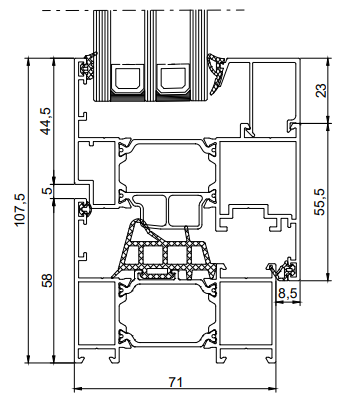

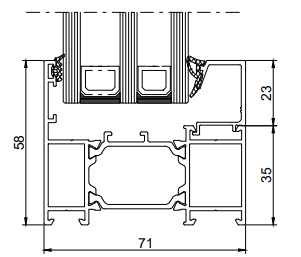

Глухое остекление СТ7121 Рама окна L 76мм ( используется только в прямоугольных рамах)	Глухое остекление СТ7101 Рама окна L 58мм (используется в трапециях, арках и прямоугольных рамах)

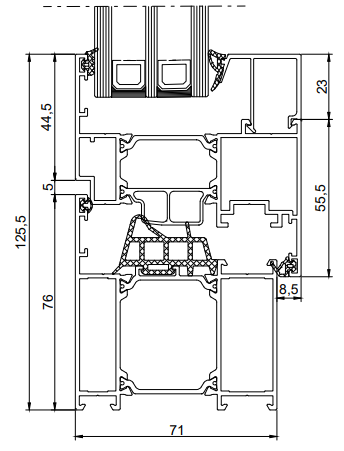

СТ7121 Рама окна L 76мм + СТ7102 Створка окна 78,5мм	СТ7121 Рама окна L 76мм + СТ7126 Створка окна 96,5мм

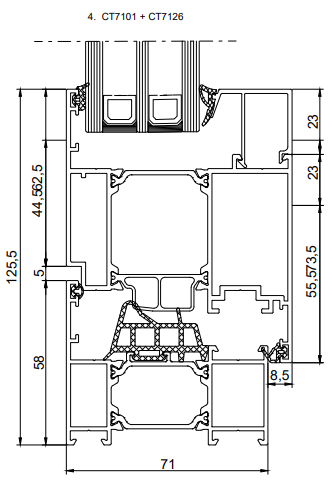

СТ7101 Рама окна L 58мм (используется только в трапециях и арках) + СТ7102 Створка окна 78,5мм	СТ7101 Рама окна L 58мм (используется только в трапециях и арках) + СТ7126 Створка окна 96,5мм

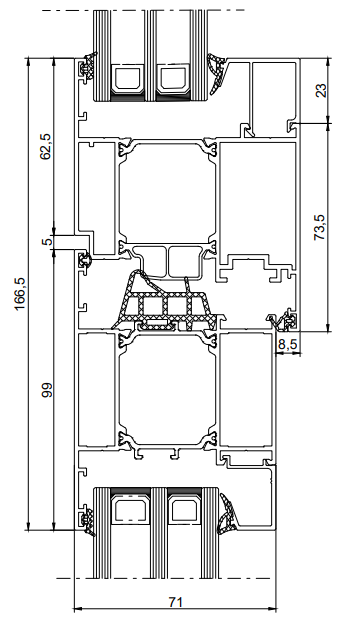

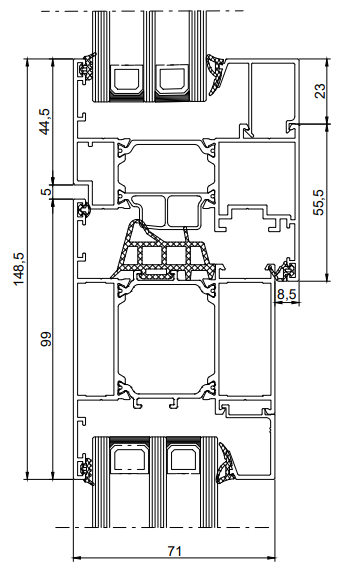

СТ7122 Импост Т 99мм + СТ7102 Створка окна 78,5мм	СТ7122 Импост Т 99мм + СТ7126 Створка окна 96,5мм
