Photen Glass (электрообогреваемое стекло)

Kaleva-Profi, Kaleva-Standart ,Kaleva-Vita ,Kaleva-Design , Kaleva-DesignPlus (только в коробку) , Kaleva-Design 82, Kaleva-Design 82 Plus (только в коробку), Kaleva-Deco (только в коробку) ,Kaleva-Titan ,Kaleva-TitanPlus ,Kaleva-Vario ,Combo-Vario Plus ,Combo-Vario

Применение в глухих частях, поворотных, поворотно-откидных, откидных, и "глухих" створках.

С 03.03.2025г. возможно применение опции Photen Glass в продукте Alutech ALT BF73.

В AL окнах:

В глухих частях и створках: Kaleva Aluvet PW, Kaleva Aluvet HW

(на текущий момент в створках выбор закрыт, так как с 30.07.2025г.  в этих системах закрыт выбор c фурнитурой,  связи с прекращением поставок фурнитуры из ЕС)

Только в глухих частях: Kaleva Aluvet PWM, Kaleva Aluvet HWM, KALEVA ALUVET ST71, Kaleva Aluvet Window Max

(используется только в глухих частях, так как используемый кабель-переход не совместим с Евро-пазом створки)

В AL дверях:

  Kaleva Aluvet Glass Standart: PD65, Kaleva Aluvet Glass Standart: HD75, KALEVA  ALUVET ST71 дверь снаружи на себя, Kaleva Aluvet Space Door

• Электрообогреваемые стеклопакеты изготавливаются на основе К-стекла с твердым металлизированным покрытием, обработанным особым образом с помощью лазерного станка. Технология производства защищена патентом.

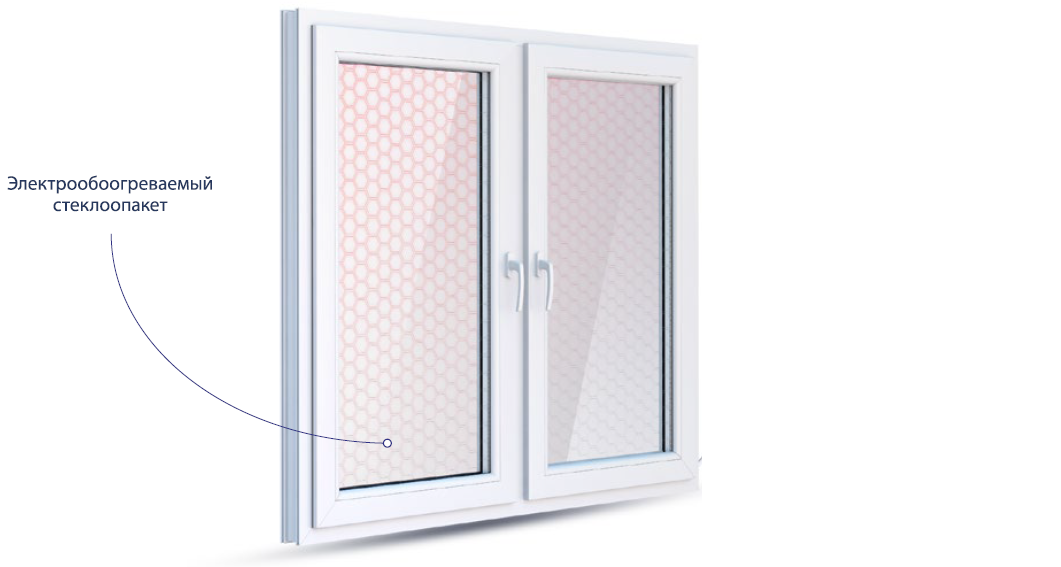

• Электрообогреваемые стекла устанавливаются на кровельных участках светопрозрачных конструкций, в зенитных фонарях и в мансардных окнах – для обеспечения стаивания снежного покрова и предотвращения обледенения, а также в качестве замены стандартного остекления в домах – для создания на базе такого стекла дополнительной системы отопления. Нагретая поверхность обращенного в помещение стекла помимо обогрева устраняет такие проблемы, как конденсат, запотевание, "эффект холодного окна" и пр.

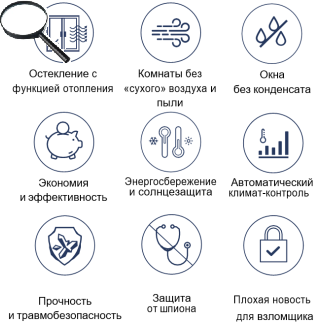

• Растущая популярность стеклопакетов с электрообогревом объясняется рядом очевидных преимуществ: пожаро- и электробезопасность, экономичность, возможность автоматического контроля заданной температуры и устройства системы сигнализации на их базе, простота установки в уже смонтированные окна взамен стандартных стеклопакетов.
• В створке со стороны петель  для  вывода используется  кабель-переход. В "глухом" проеме кабель-переход не используется.

• Min размер 300х300 мм ( Приложения 3-7 к Технологическому регламенту v3.3 от 14.10.2026 г.)
• Max размер 2950х2134 мм (согласно пункту 5.8 регламента Фототех от 14.10.2026 г.)
• Макс.площадь для стекла, не более: 4мм — 3м2; 5мм — 5,5м2; 6мм — 7м2
• Стеклопакеты непрямоугольной формы требуют предварительного согласования.
• Соотношение сторон по ГОСТу 3:1, остальные варианты – без сохранения гарантии
• Нельзя использовать совместно с опцией Вклейка стеклопакета в створку

С использованием терморегулятора Kaleva-Thermo только в ПВХ изделиях (см Назначение и устройство  ниже):

• Дополнительный/основной обогрев (300-400 Вт/м2). При этом общая площадь стеклопакетов в одном изделие не должна превышать 2.5м2. Температура стекла: регулировка от 10 до 55 градусов. Так же обращаем внимание, что использование данного терморегулятора возможно только в ПВХ окнах, так как AL профиле возможен  внутренний конденсат, а рабочее напряжение блока  Kaleva-Thermo 220в. Невозможно изготовление изделий непрямоугольной и арочной формы со встроенным терморегулятором. Терморегулятор (по умолчанию черного цвета) всегда устанавливается на профиль рамы (установка на импост недоступна) на заводе слева или справа.

• Устранение конденсата (50-150 Вт/м2). При этом площадь теклопакета не должна превышать 6 м2.
• Зона комфорта (300-400 Вт/м2). При этом площадь стеклопакета не должна превышать 2,5 м2.
• Функция снеготаяния/антиобледенения (300-500 Вт/м2).При этом площадь стеклопакета не должна превышать 2 м2.

Температура стекла: в зависимости от выбранного терморегулятора, но не более 55 градусов.

В продукте Alutech ALT BF73 опция доступна с открыванием наружу и внутрь.

Назначение опции - устранение конденсата 50-150 Вт/м². Опция без встроенного и выносного терморегулятора. Так как при мощности (50-150 Вт/м²) стекло с напылением разогреется до комфортной комнатной температуры 25С и регулировка не требуется. Подключение к сети производят силами заказчика, после монтажа на объекте. Максимальное количество створок от 3 до 6 шт. (рассчитывается через CO). Более 6 до 14 через расчетный отдел АСК.

Обращаем ваше внимание, что электрообогреваемые стеклопакеты изготавливаются на производственной площадке «Фототех». Срок изготовления см Сроки изготовления ПВХ заказа. Далее пакеты приезжают на завод ЗСК ГЛАССПРОМ для производства конструкций.

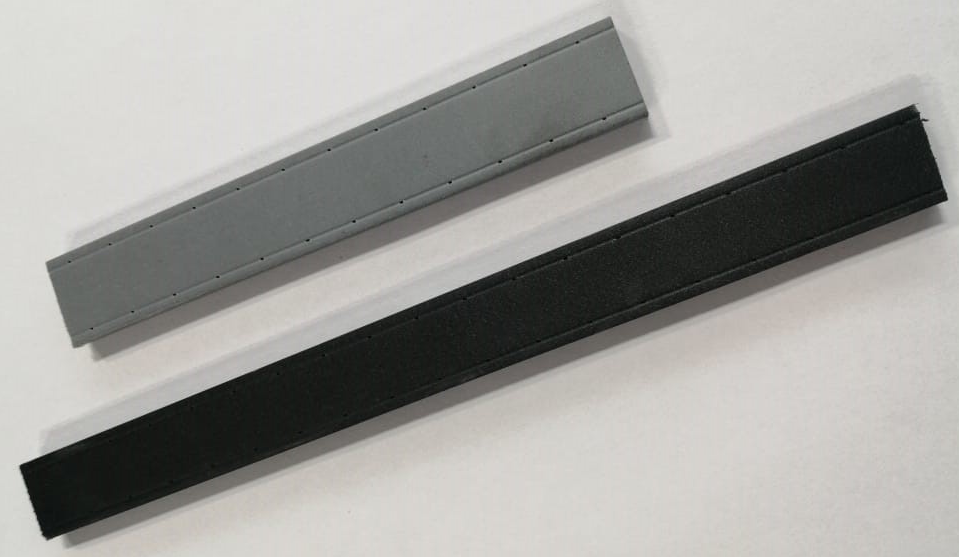

С 02.05.2024г. в связи с тем, что прекратились поставки дистанционной рамки Multitech G (поставки из Италии), на производстве ООО ФОТОТЕХ при изготовлении проекта "Фотэн Гласс" используется дистанционная рамка Warmex Pro Б/Ф (без фольги). (до 29.12.2022г использовалась рамка SSP; а с 29.12.2022г. по 02.05.2024г.в использовалась рамка Multitech G (G) - подробно смотри в разделе Рамка Multitech G)

Согласно ГОСТ 30698-2014 на закаленных стёклах должен ставиться штамп закалки завода-изготовителя. В связи с этим завод-изготовитель (Фототех) по умолчанию ставит штамп. Диаметр 26-27 мм, отступ от края 25х25 мм, по умолчанию располагается в левом нижнем углу (если смотреть изнутри на стеклопакет). С 21.05.2026 г. запуск заказов производится только со штампом на закаленном стекле.

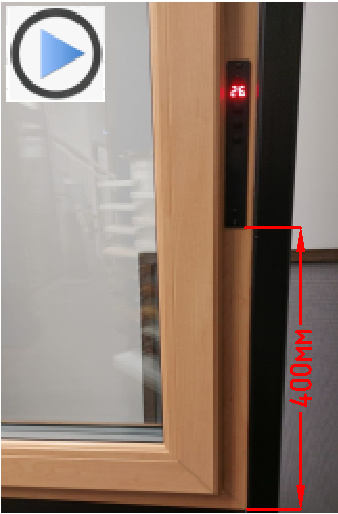

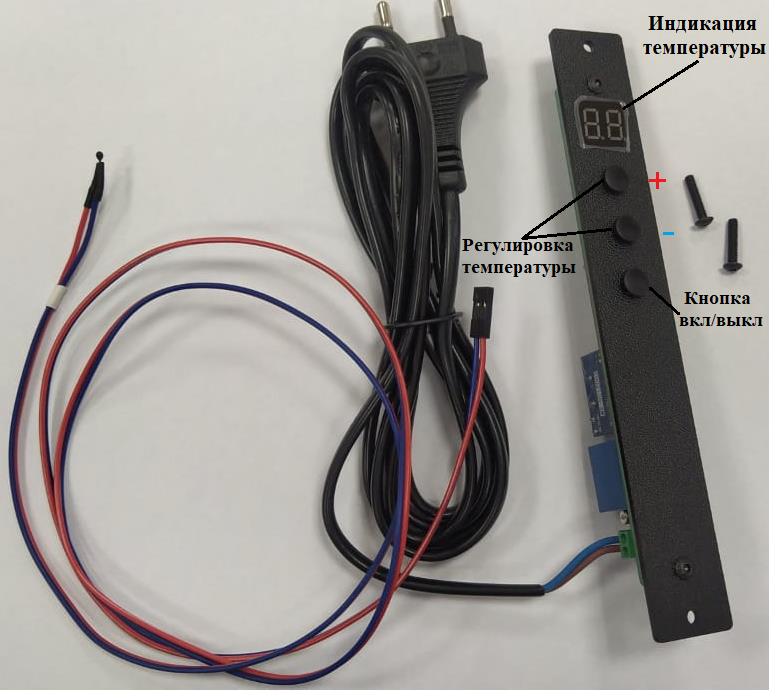

Терморегуляторы черного цвета. Устаналиваются на профиль рамы на заводе слева или справа. Высота установки 400 мм от нижнего края рамы до терморегулятора. Установка на импост недоступна. Назначение: Дополнительный или основной обогрев. Температура стекла: регулировка от 10 до 55 градусов. Потребляемая мощность 300-400 Вт/м2. Напряжение 220В. Длина кабеля (с вилкой) 1,3 метра . C  использованием терморегулятора Kaleva-Thermo общая площадь стекла в одном изделие не должна превышать 2.5м2. Монтажная бригада не наращивает кабель.

Невозможно изготовление изделий непрямоугольной и арочной формы со встроенным терморегулятором. Терморегулятор (по умолчанию черного цвета) всегда устанавливается на профиль рамы (установка на импост недоступна) на заводе слева или справа. Не рекомендуется установка со стороны петель поворотной створки (средние прижимы). Вариант устанавливать с противоположной стороны или использовать п/о вариант открывания. В программе StartОкна выбирается в составе изделия опционально. См Оформление в СтартОкнах

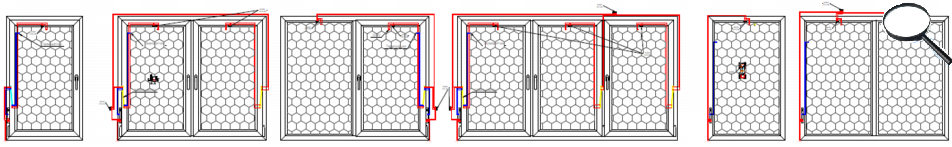

Стандартные схемы подключения c Kaleva-Thermo

В программе StartОкна выбираются через набор. См Оформление в СтартОкнах

• Питание электрообогреваемого стекла осуществляется от сети переменного тока 220В без использования трансформаторов.

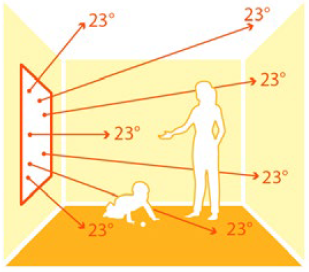

• Невидимое токопроводящее покрытие заданной текстуры, благодаря специальной обработке, обеспечивает равномерный нагрев всей поверхности стекла до необходимой температуры. Максимальная температура и мощность будущего нагрева задается при проектировании структуры покрытия.

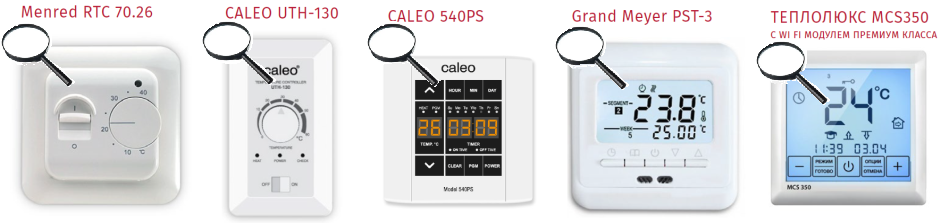

• В дальнейшем рекомендуется установить терморегулятор и осуществлять плавную регулировку температуры в пределах заданных минимальных и максимальных значений.

• Новая технология производства делает электрообогреваемые стеклопакеты абсолютно безопасными – все токопроводящие элементы находятся внутри стеклопакета, полностью исключая поражение человека электрическим током, ведь стекло – это прекрасный изолятор.
• Наши изделия могут работать при низких температурах и в условиях повышенной влажности.

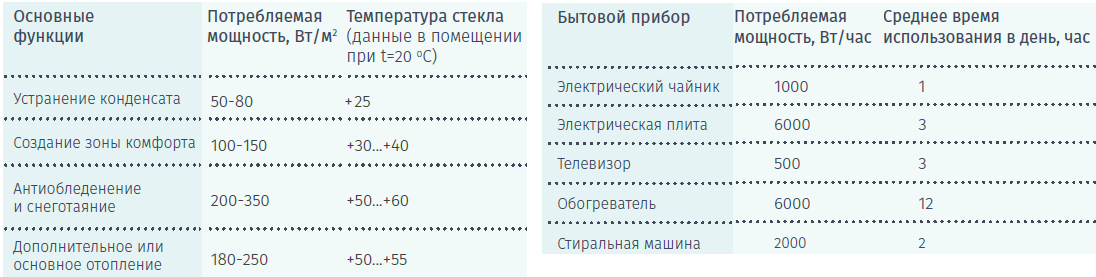

• Средняя площадь остекления 2-х комнатной квартиры составляет 8 м2. При этом для достижения комфортной температуры, нивелирования выхолаживания и сквозняков в квартире, 1 м2 стекла должен потреблять примерно 300 Вт/ч. Время среднесуточной работы стеклопакета в режиме постоянного поддержания температуры составляет порядка 14 часов. Следовательно, количество потребляемой энергии на 1 м2 составит всего ~ 4,2 кВт в день!
• Установка программируемых терморегуляторов поможет дополнительно снизить энергопотребление: они позволят настроить окна на включение за час до прихода домой, что сократит время работы теплых окон до 8 часов. Таким образом, количество потребляемой энергии на 1 м2 в течение дня составит всего около 2,4 кВт.

Просим обратить внимание, что наш монтажный отдел не подключает обогреваемые стеклопакеты с такими терморегуляторами, т.к. для этого требуется разрешение (допуск) на электромонтажные работы. Однако бригада монтажа проверяет исправность продукта, подключив его на несколько минут к сети через удлинитель до появления отчетливого тепла. Далее стеклопакет отключается до приезда сертифицированного специалиста. Рекомендуем ознакомиться с:

Воспользоваться примером Оформление в СтартОкнах
