Kaleva Aluvet Space Door — solid door двери al. Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.
Система введена в товарный ряд 10.05.2023г.
Описание |
|||||
|---|---|---|---|---|---|
Радикально иной взгляд на вид алюминиевой входной двери в экстерьере. Вся внешняя лицевая поверхность створки двери состоит из единого закаленного стекла с УФ-печатью, защищенного с торца анодированным алюминием, преобразуя обычную дверь в эстетичный атрибут, бесподобный для современных дизайн-проектов. Данная модель входной двери является синергией из новаторских технологий и конструкторских решений, с высокими показателями повышенной безопасности и эстетического совершенства: • Алюминиевая термоизолированная профильная система (серия Kaleva Aluvet Glass Standart: PD65) • Закаленное стекло 6CrystalVisionЗак (со стороны улицы) с различными цветами УФ-печати • Двухкамерный стеклопакет с вклейкой на двухкомпонентный клей • Тёплые дистанционные рамки из сополимерного пластика увеличивающие межстекольное расстояние • Стекла с низкоэмиссионным покрытием со стороны помещения • Скрытые петли Двери устанавливаются в общественных помещениях и в домах сезонного проживания. • Алюминиевый профиль с термомостом глубиной 20мм. • Монтажная глубина 65мм • Ширина створки с стеклопакетом – 74 мм. • Коэф. Сопр. Теплопер. - 0,64 м2*С°/Вт, шумоизоляция до 38 дб. Двери могут быть: • Одностворчатыми с открыванием только наружу • Двустворчатыми (штульповое октрывание) с открыванием только наружу • С фиксированной створкой. Подробные варианты исполнения смотри ниже. |
|
||||
|
|||||

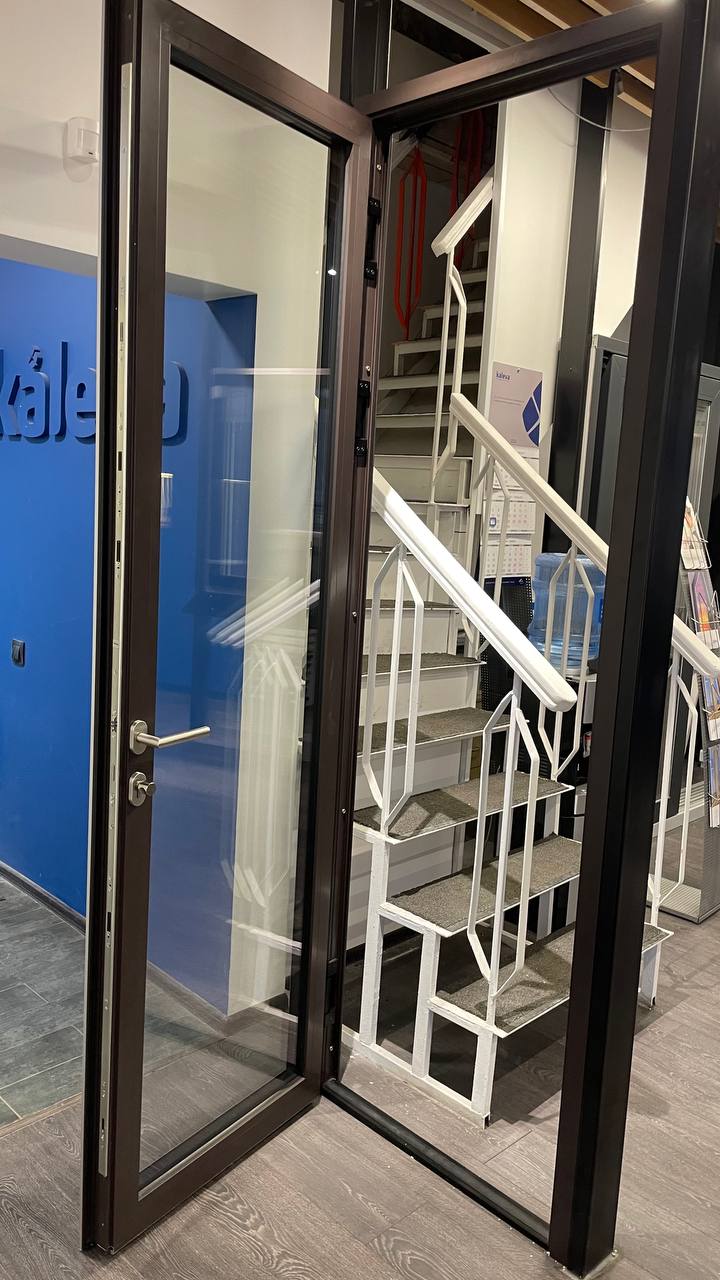

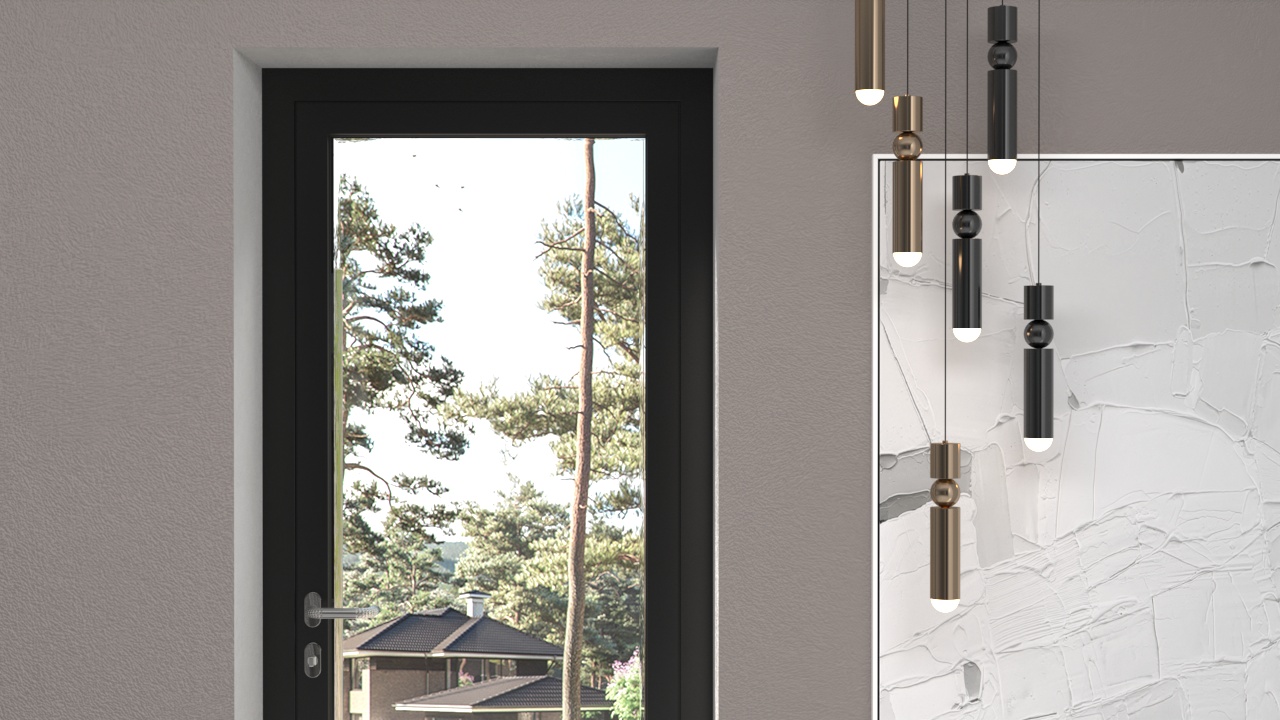

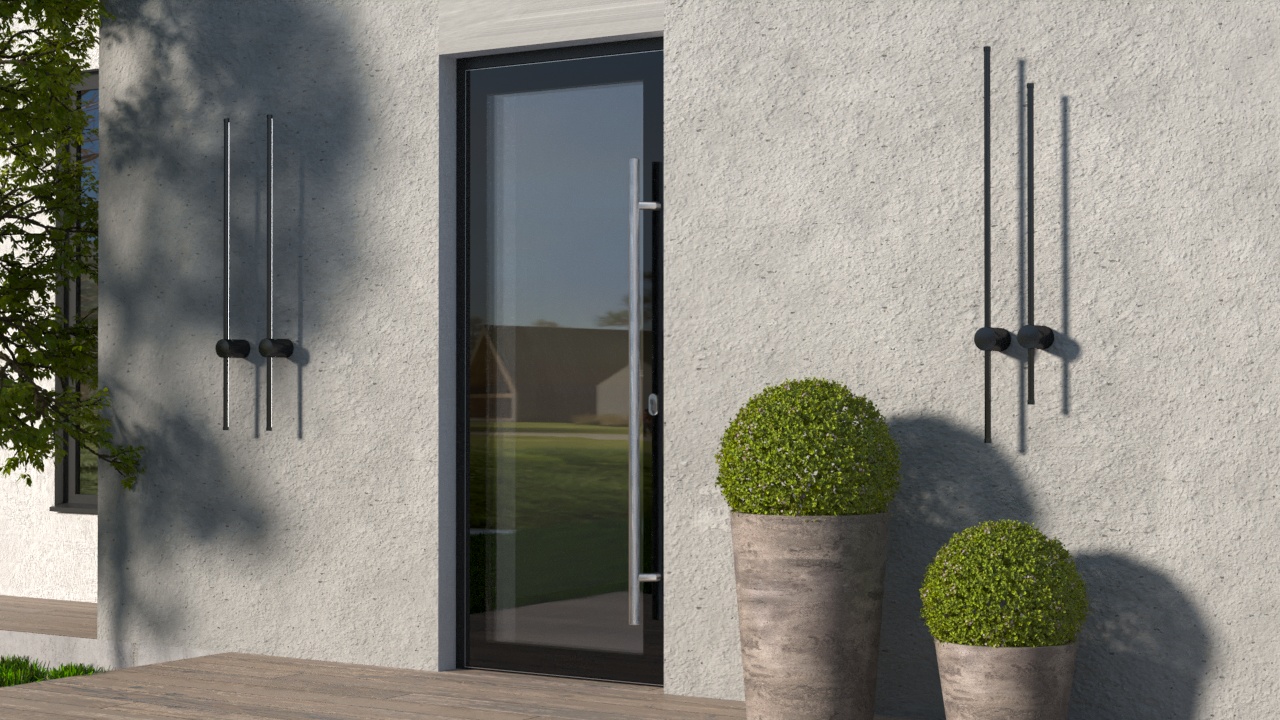

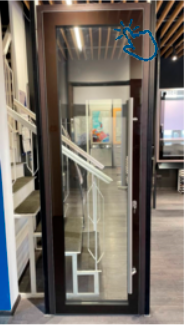

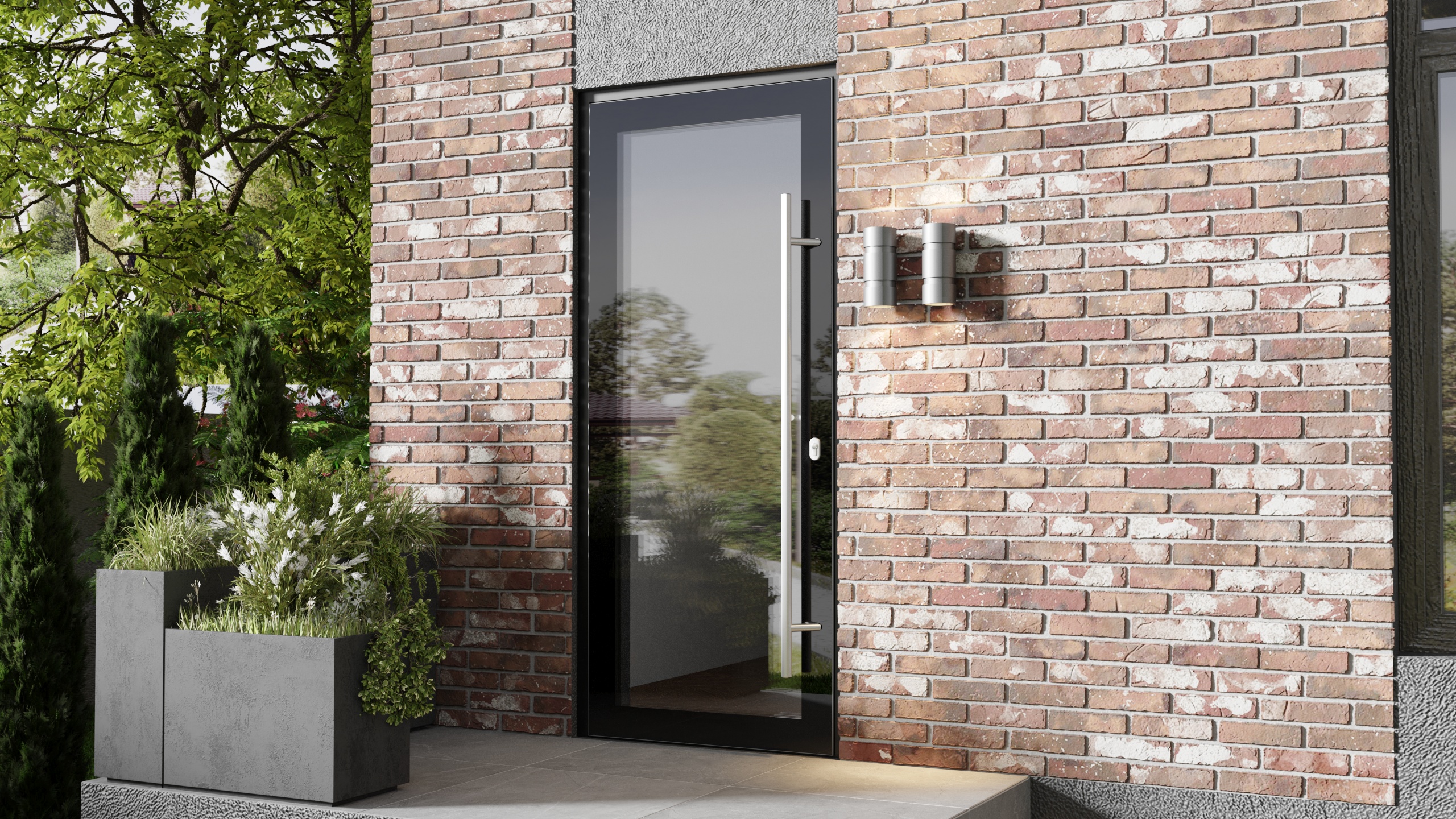

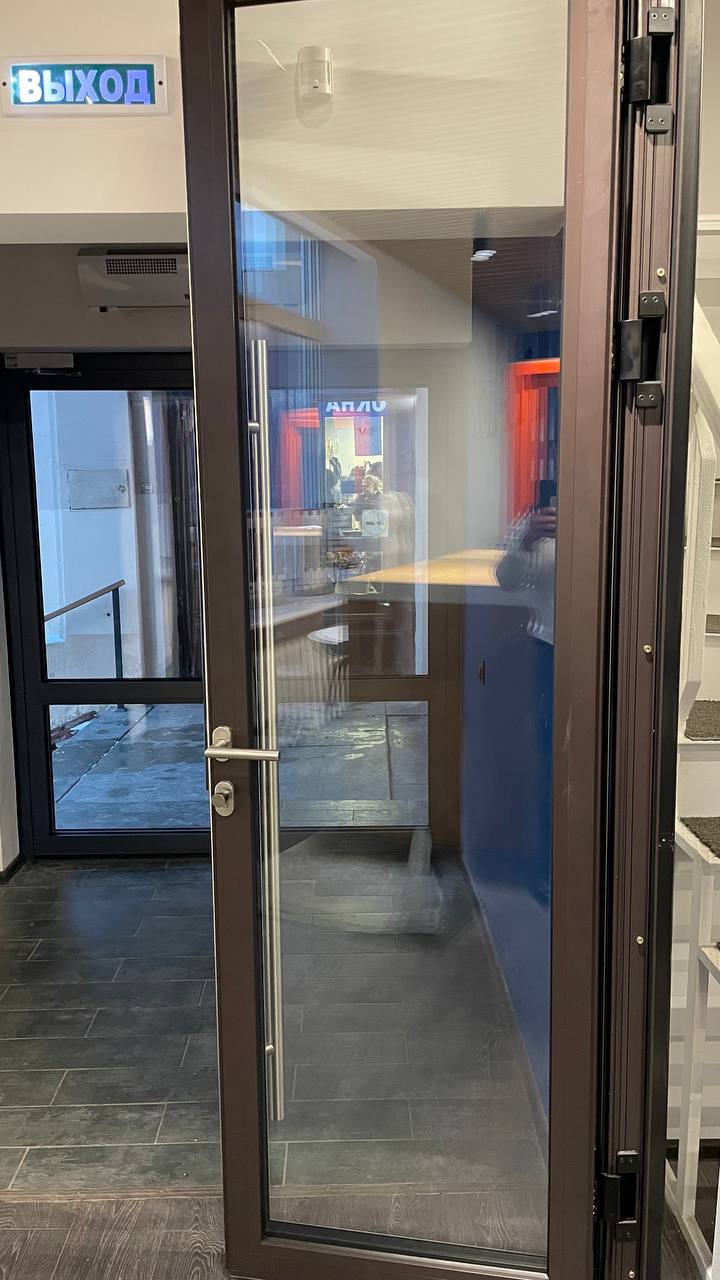

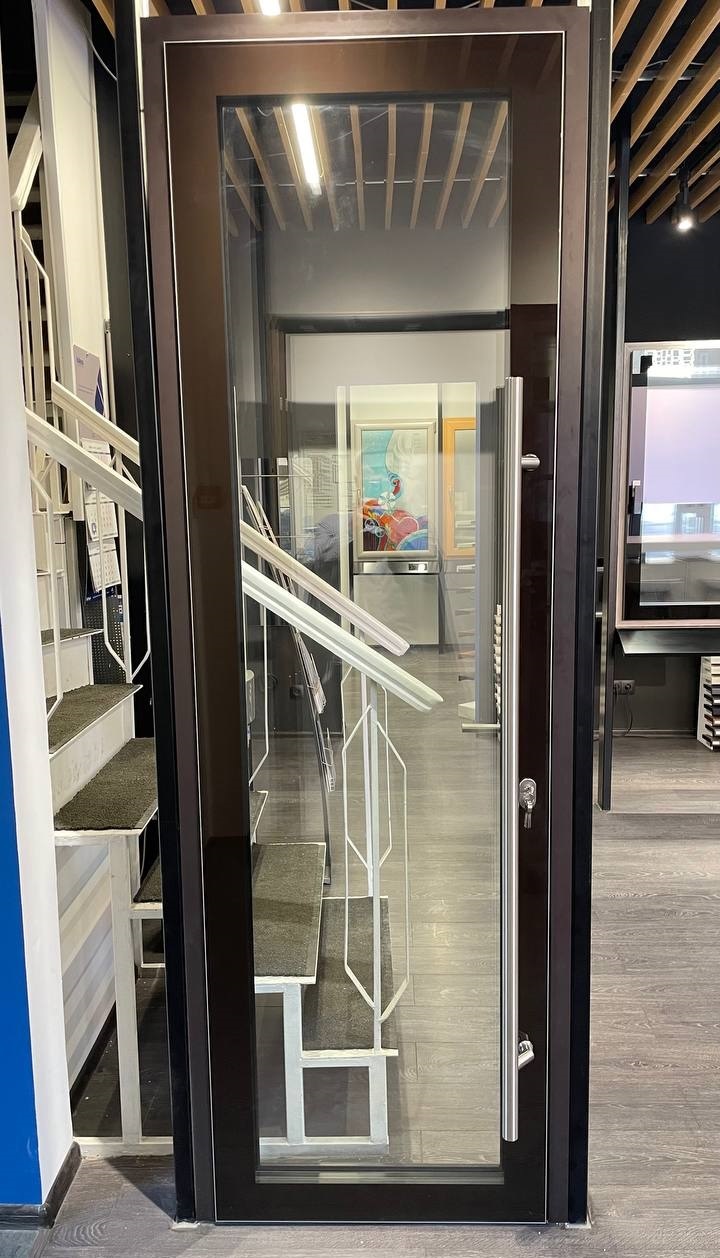

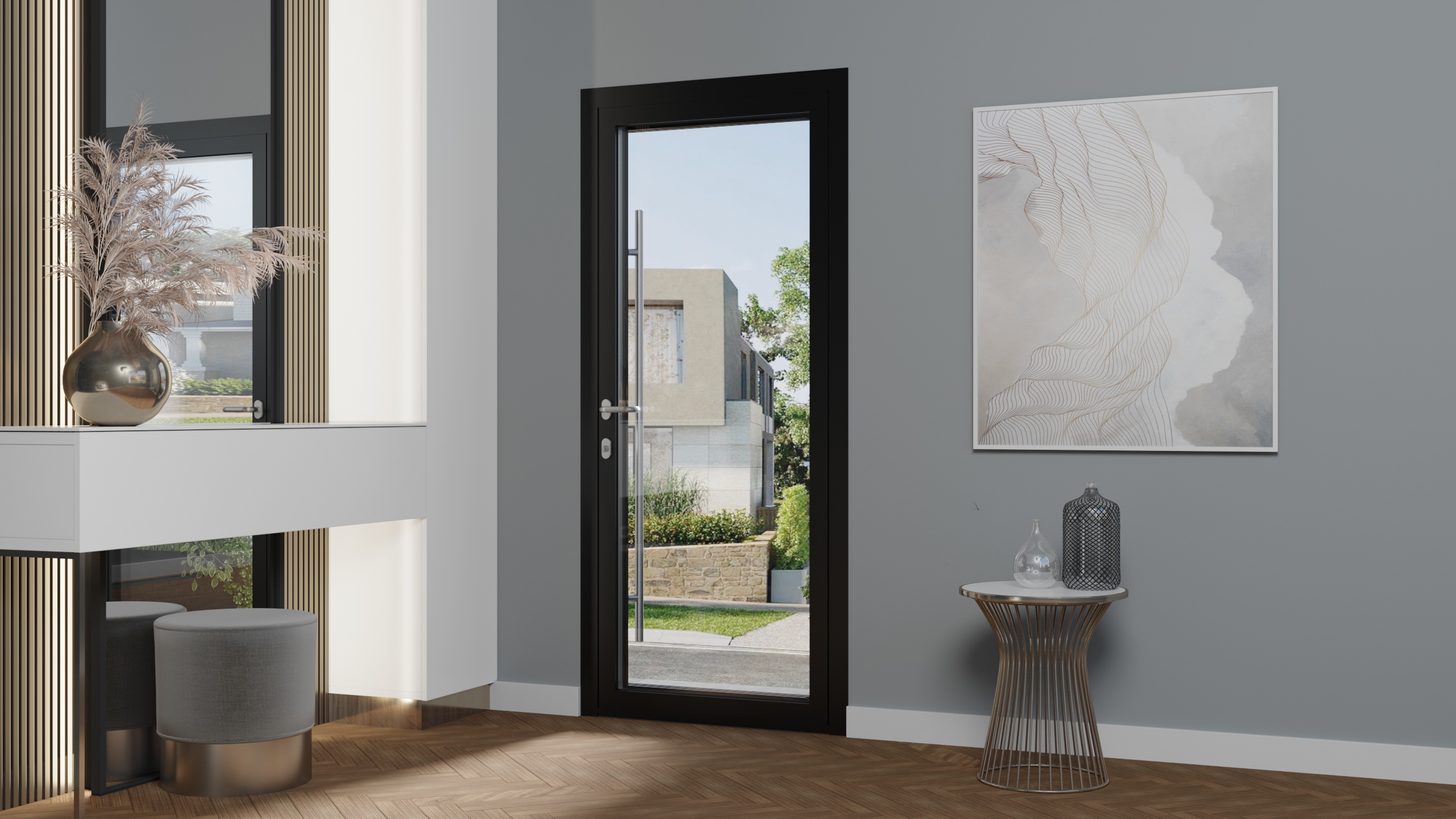

Примеры готовых дверей: |
|||||
|---|---|---|---|---|---|
|
Особенности системы |
|
|---|---|
• Сторона открывания только снаружи на себя • Форма изделий только прямоугольная - коробка и створка • Невозможна установка импоста • Закаленное стекло с УФ-печатью устанавливается со стороны улицы • В нижней части створки используется только створочный профиль с щеткодержателем • С порогом 14мм и щеткодержателем. Использование в качестве порога рамного профиля - категорически недопустимо. • Возможно изготовление входной группы с фиксированной створкой. Смотри ниже подробно. • Скрытые петли позволяют открывать створку на 105 градусов. • В нижней Т створке не применяются дренажные отверстия. |
Ограничения размеров |
|||
|---|---|---|---|
|
|||
Минимальные размеры активной створки: 560х1980 Минимальные размеры пассивной створки: 300х1980
|
|||
|
|||
Ограничения размеров фиксированной створки: Минимальные размеры створки 300х560 Максимальные размеры створки 1200х3000 |

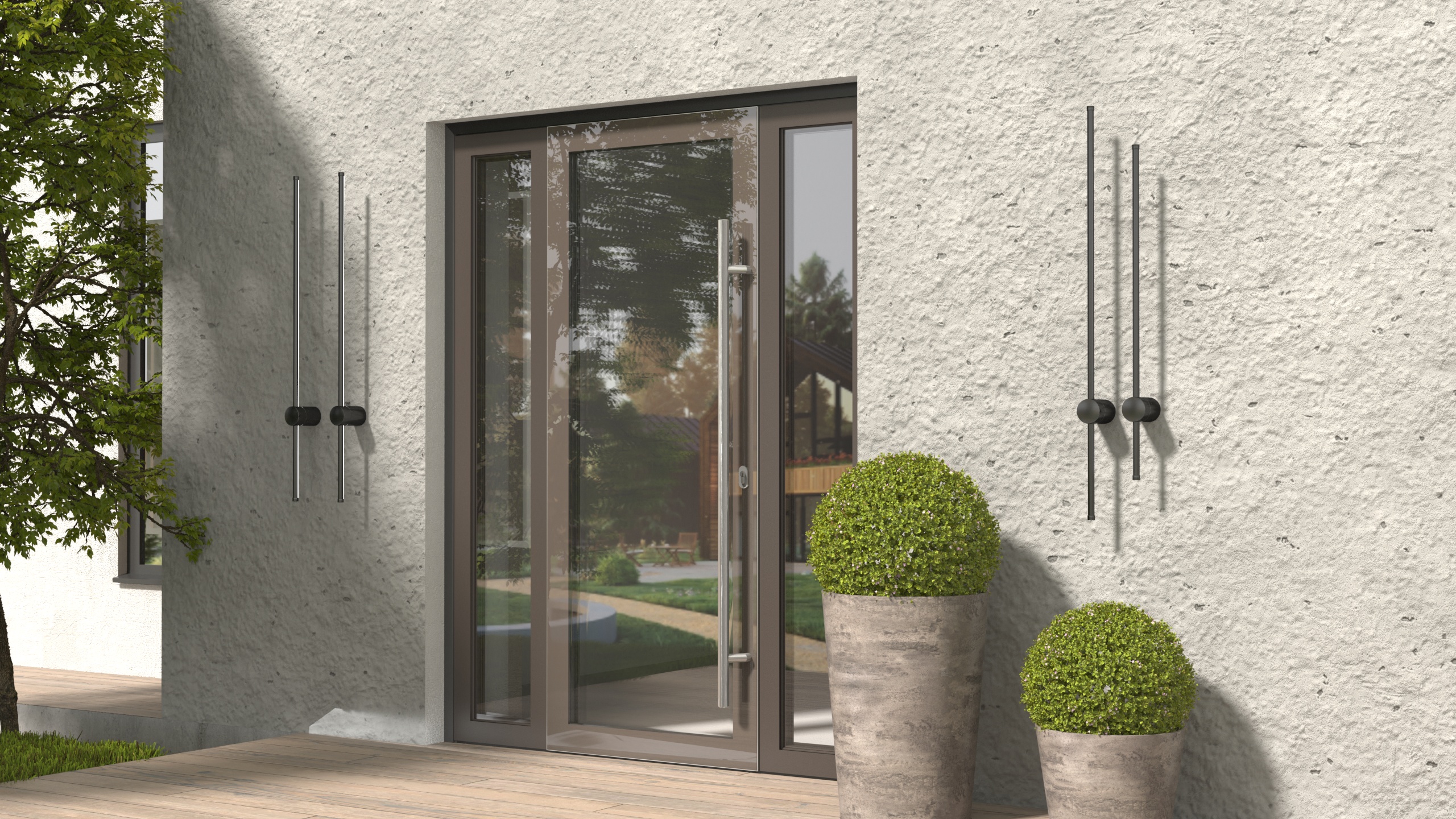

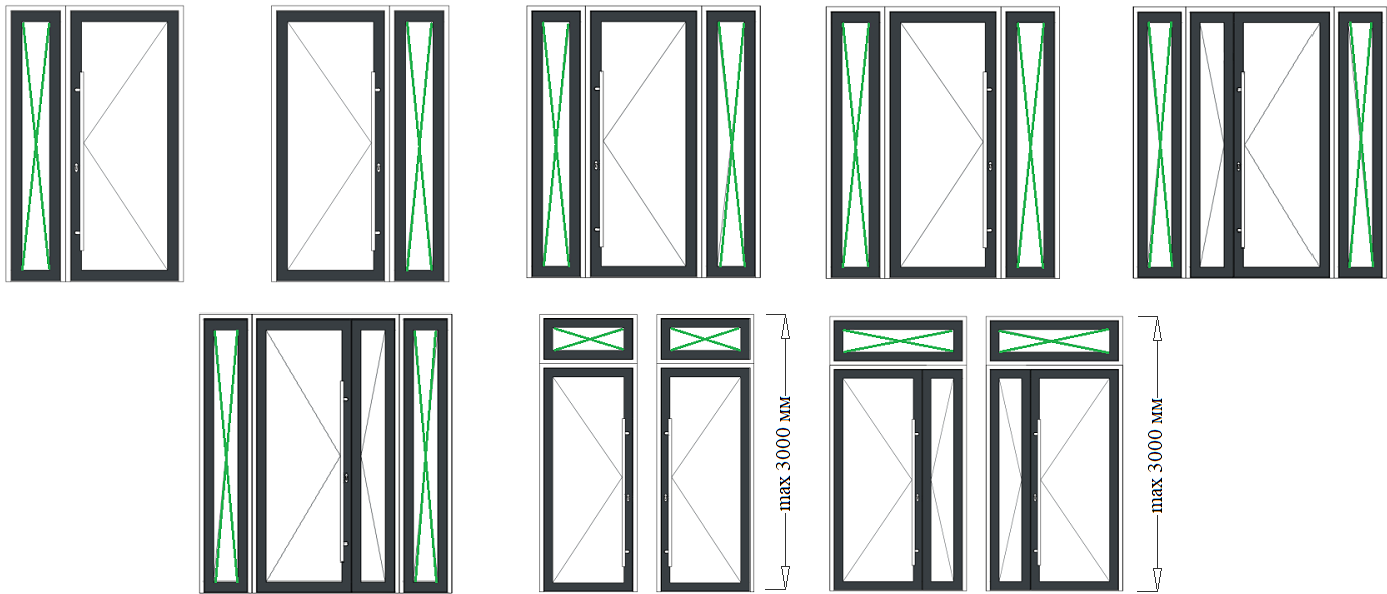

Утвержденные варианты исполнения входной группы (с фиксированной створкой): |
|||
|---|---|---|---|
|
|||

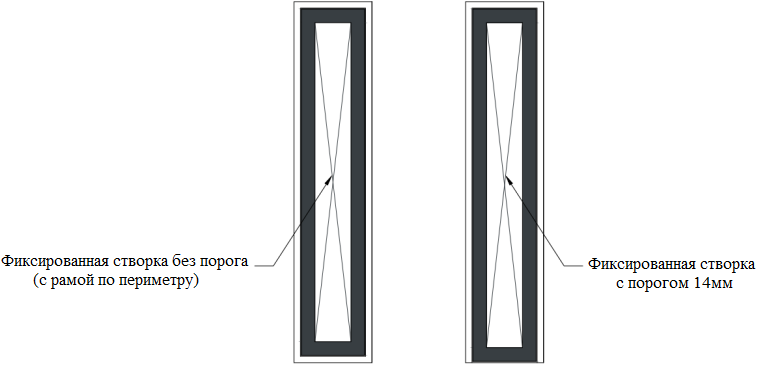

При изготовлении с фиксированной створкой, в нижней части возможно исполнение:
|
|||
Особенности отгрузки изделий: |
|||
|---|---|---|---|
|
|||
|
||||
|
||||
|
||||
|
||||
Цвет и отделка профиля: |
|||||||
|---|---|---|---|---|---|---|---|
|
|||||||
|
|||||||
|

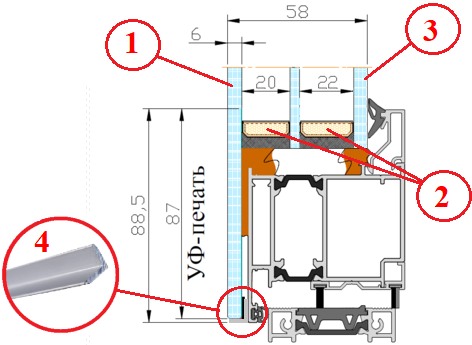

Варианты заполнения |
||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

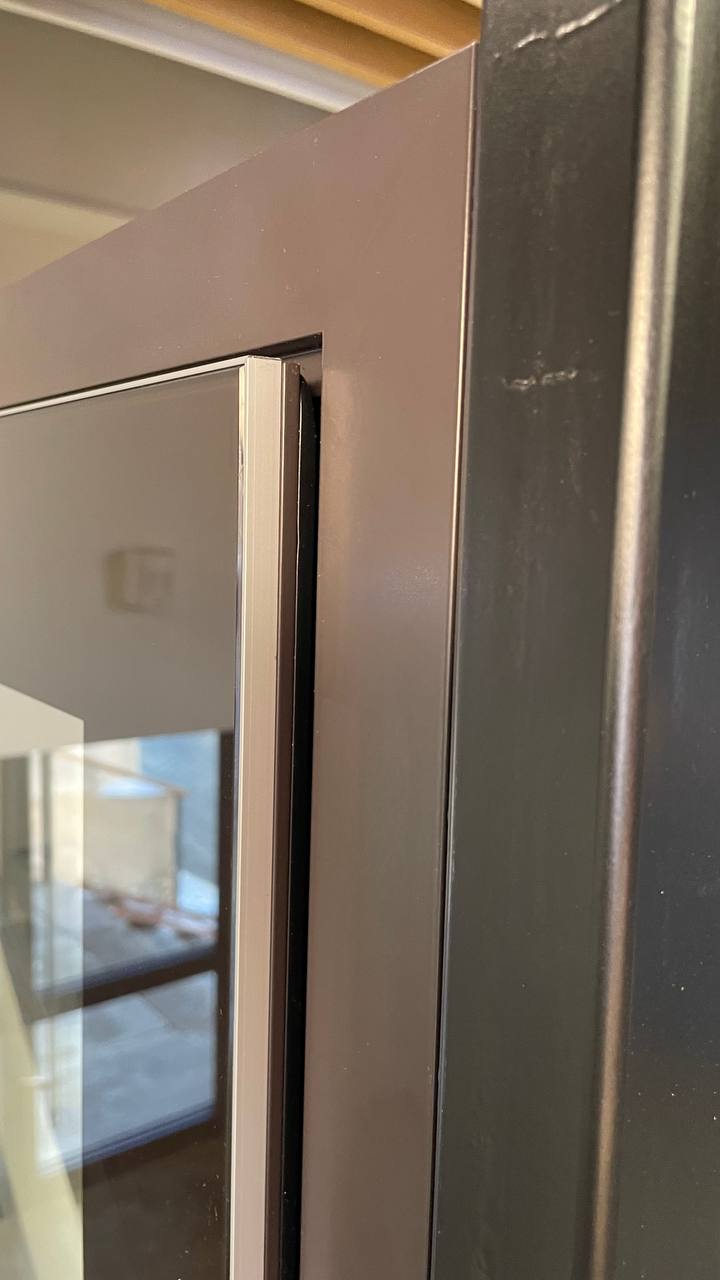

3. 6И стекло 4. Стеклопакет защищен с торца анодированным алюминиевым уголком 9,5x7,5x1,5. Изготавливается без стыка!! (примерно до ноября 2023г. действовало ограничение по длине уголка, изготовливался со стыком по середине) |
||||||||||||||||
Цветовая гамма стекла 6CrystalVisionЗак по шкале CMYK (14 утвержденных позиций наименования цветов УФ-печати):
Внимание: Оттенок на экране зависит от настроек цветопередачи; окончательный цвет выбирают по физическому образцу..
|
||||||||||||||||
|
||||||||||||||||

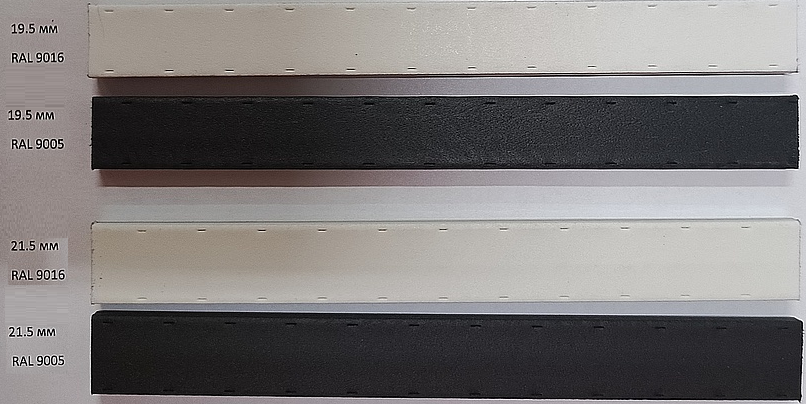

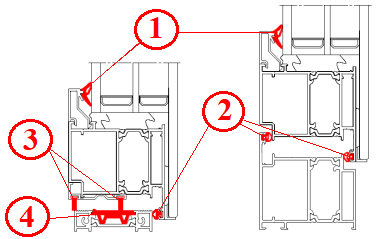

Уплотнители |
||||||||||||||||
|
||||||||||||||||
Алюминиевые наличники |
|||
|---|---|---|---|
Возможно установить алюминиевые наличники двух видов:
|
|||
|
Петли |
||||
|---|---|---|---|---|
|
||||
Доводчики |
||||||
|---|---|---|---|---|---|---|
|
Замки |
||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||||
Электрозащелка совместима только с однозапорным замком и Многозапорный замок (MAXBAR) и только в применение с офисной ручкой или ручкой штангой). В случае применение в двухстворчатой двери - используйте кабелепроход ABLOY EA280 или EA281. Обязательно смотрите правила оформления
|
||||||||||||||||||||
Профильные цилиндры |
Шпингалеты |
||
|---|---|---|---|
|
(устанавливаются только на рабочую створку) |
(устанавливаются в пассивной створке) |
||
|
|||
Применяемы ручки и нажимные гарнитуры |
|||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Варианты комплектаций активной створки |
|||||
|---|---|---|---|---|---|

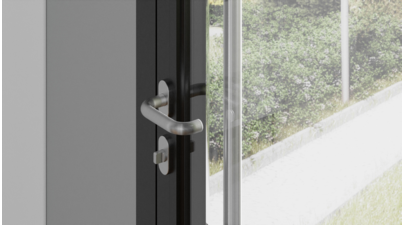

Нажимной гарнитур с двух сторон: |
|||||

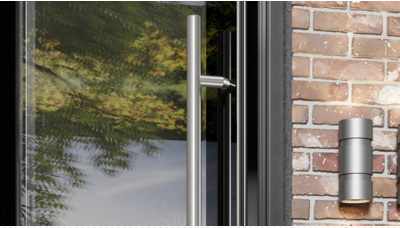

Ручка с двух сторон:
|
|||||
Комбинированная ручка:
|
Варианты комплектаций пассивной створки |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Показатели по теплосбережению: |
|---|

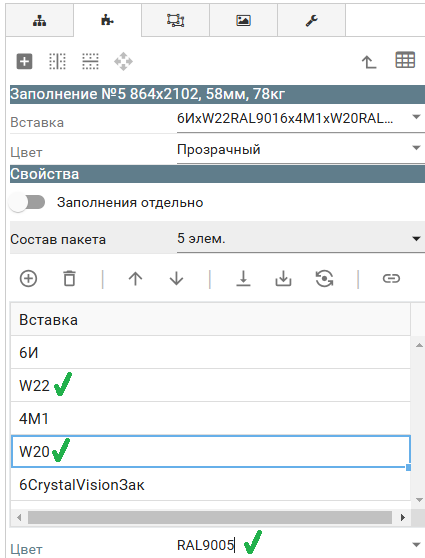

Коэффициент сопротивления теплопередаче (алюминиевый профиль + уплотнения + часть стеклопакета с дистанционными рамками ) - 0,46 м²С/Вт Коэффициент сопротивления теплопередаче двери 1000х2000 со стеклопакетами 58мм без аргона: 6И - W22 - 4 - W20 - 6CrystalVisionЗак (6CrystalVisionЗак- стекло с УФ-печатью) – 0,61 м²С/Вт |
Как запустить дверь в производство |
|
|---|---|

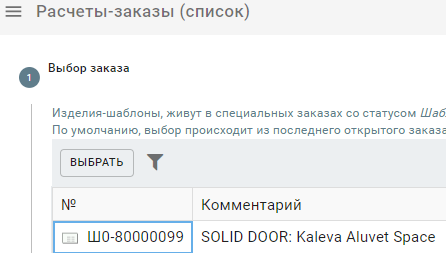

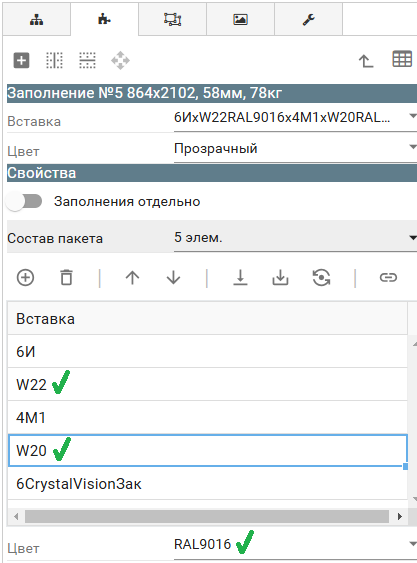

Выбор через шаблон:
В программе StarОkna расположение открывания створки всегда указано со стороны петель (т.е с улицы). Цвет изделия также следует читать со стороны петель, т.е. первый цвет со стороны петель (с улицы), второй с противоположной стороны (из помещения) Подробный пример оформления см в разделе: Видеоуроки Start Окна. Алюминий |

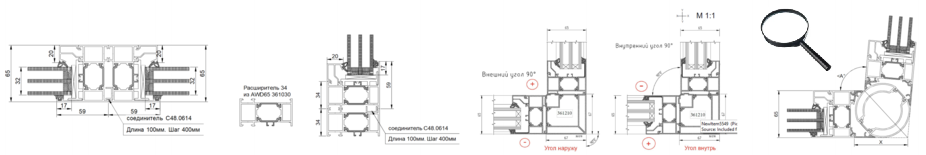

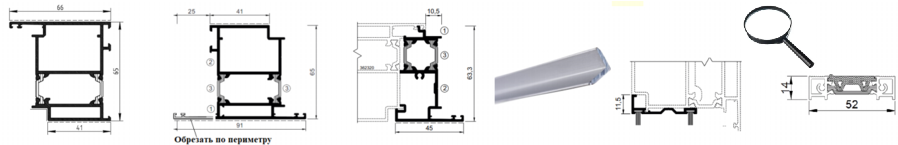

Применяемые профили Kaleva Aluvet Space Door. Материал раздела «Kaleva Aluvet Space Door» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

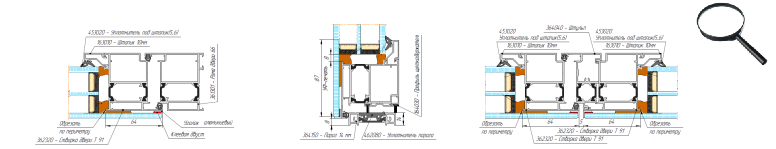

Открыть раздел →Чертежи узлов Kaleva Aluvet Space Door. Материал раздела «Kaleva Aluvet Space Door» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.
