Возможность применения в продуктах Kaleva
|
|
Kaleva Esthetic: Standart ; Kaleva Esthetic: SL-70 и Kaleva Esthetic: WHS-72
(для этих систем - возможно с открыванием только наружу)
Kaleva Aluvet Glass Standart: PD65, Kaleva Aluvet Glass Standart: HD75
Kaleva Aluvet PVS, Kaleva Aluvet HVS
Kaleva Aluvet Esthetic: PD 65, Kaleva Aluvet Esthetic: HD 75
Kaleva Aluvet Unity Plus
Kaleva Aluvet Space Door
|
Возможности данной опции:
- с комбинированными ручкам*
- с ручкой-штангой (или оф.ручкой) с двух сторон.
- Открывание двери: распознавание лица, проход по карте, проход по отпечатку пальца, проход по карте и отпечатку пальца, проход по карте и распознавание лица.
- Диапазон температурного режима опции FACE ID -25 - +50
* Не применяется в дверях: Kaleva Esthetic: Standart ; SL-70, WHS-72, Kaleva Aluvet Glass Standart: PD65, HD75, Kaleva Aluvet PVS, HVS.
Руководитель проекта «Двери» Бутузов Константин
Подробная информация в прилагаемом ниже информационном письме.
|
|
|
Как запустить в производство
|
|

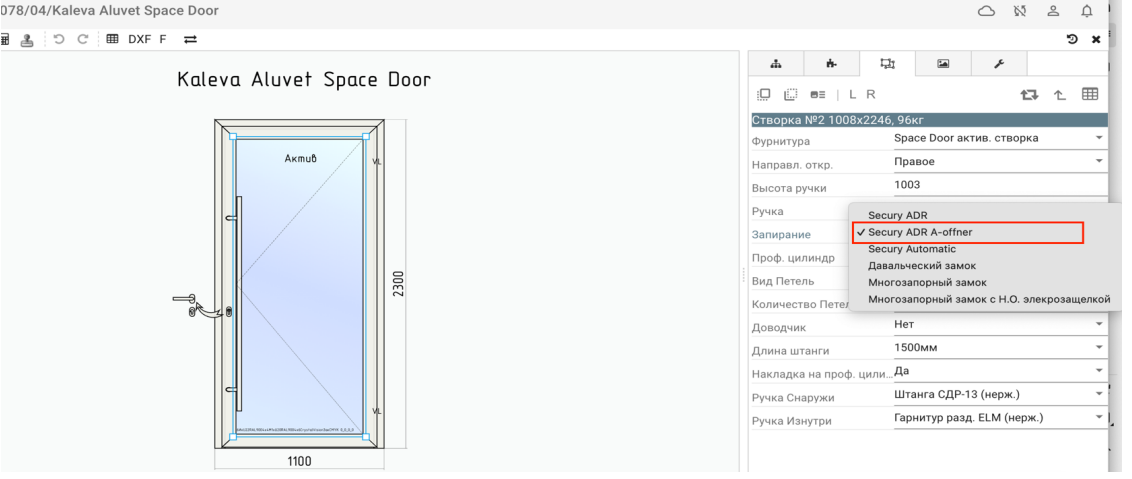

ШАГ 1: Выбрать замок Secury ADR A-offner (Опция FACE ID доступна только с данным замком):
Особенности: Замок Secury ADR – многозапорный замок с 2 ригелями, выполненными в форме фалевой защелки, и 2-мя крюками, закрывающимися при срабатывании ригелей. При захлопывании двери автоматически выходят ригеля(верхний и нижний) и крюки. Особенность данного замка – на него есть возможность установить электропривод замка (A-offner).

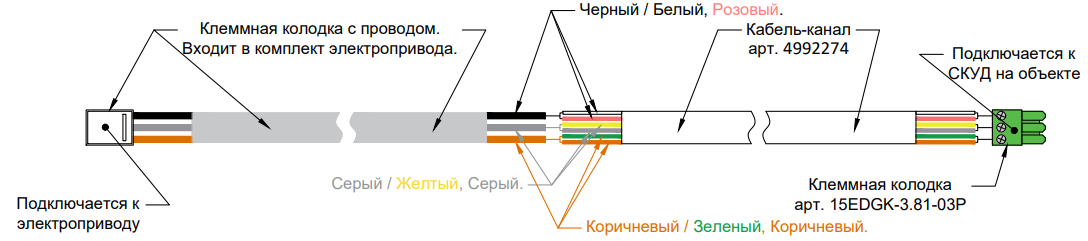

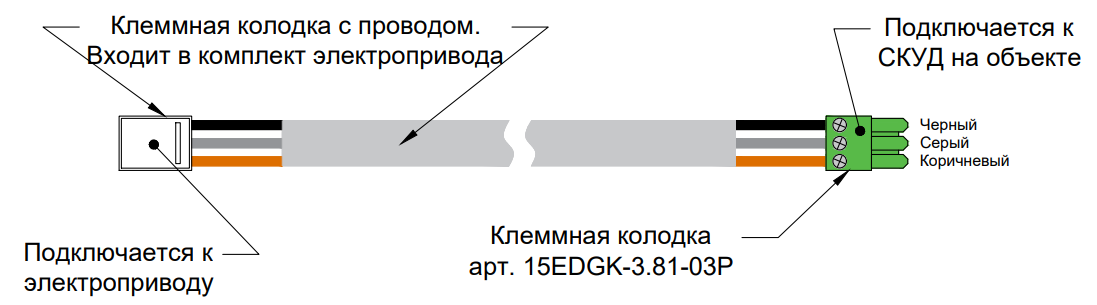

- Для ПВХ дверей, при выборе замка «Secury ADR A-offner» автоматически прописывается кабель-проход между створкой и рамой для прокладки проводов для управления замком. Оформлять отдельно его не требуется.

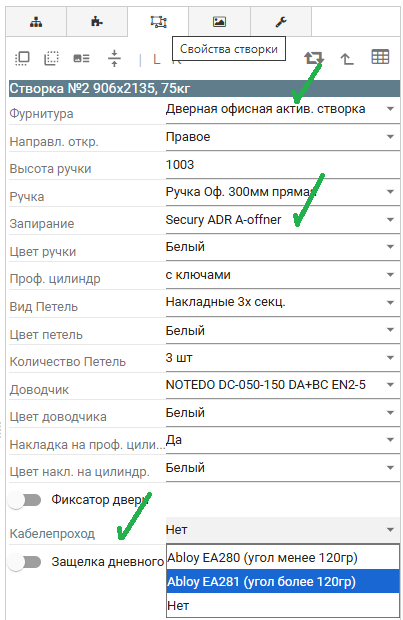

- Для AL дверей, при выборе замка «Secury ADR A-offner» в программе StartОкна, с 07.10.2026 г. необходимо выбрать в кабель проход в составе двери (на активной створке):
|

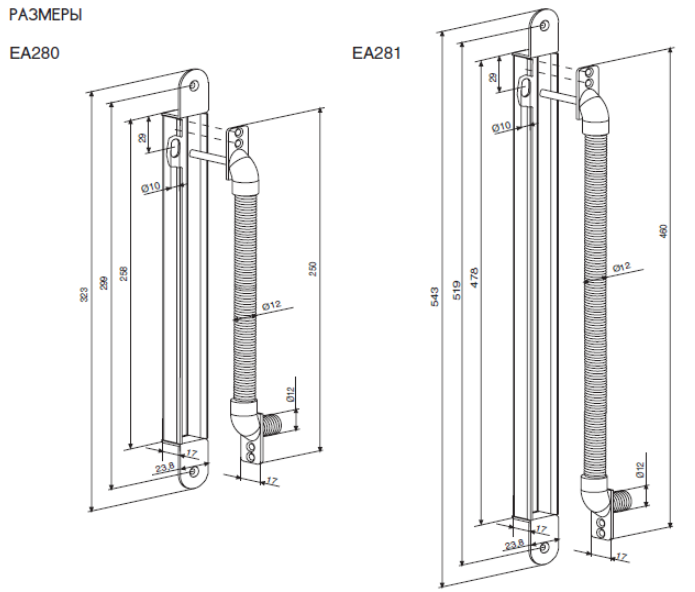

Установка кабелепрохода выполняется в фальце между рамой и пассивной створкой. С 03.04.2023г. используются кабелепроходы ABLOY EA280, EA281 - они были разработаны с целью обеспечения прокладки кабеля между дверью и рамой без его повреждения.
производится в активной створке:
|
|
Важно! Функциональные различия:
Если угол открывания пассивной створки менее 120° - EA280 !!
Если угол открывания пассивной створки более 120° - EA281 !!
С петлями Dr. Hahn VL Band (петли скрытые) используется только EA280 !!
|
|
|
Важно!
|
Выбор данной опции (Замок+электропривод) может применяться при использовании заказчиком СКУД
(системы контроля управления доступом) от сторонней организации. В данном случае в раме двери будут
выведены провода для управления электроприводом многозапорного замка.
|

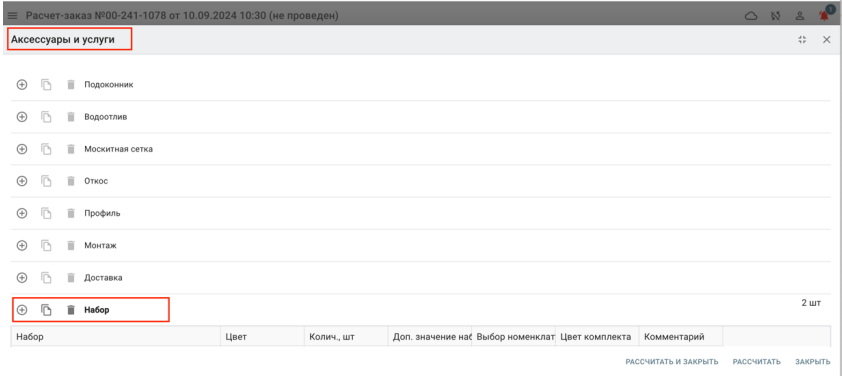

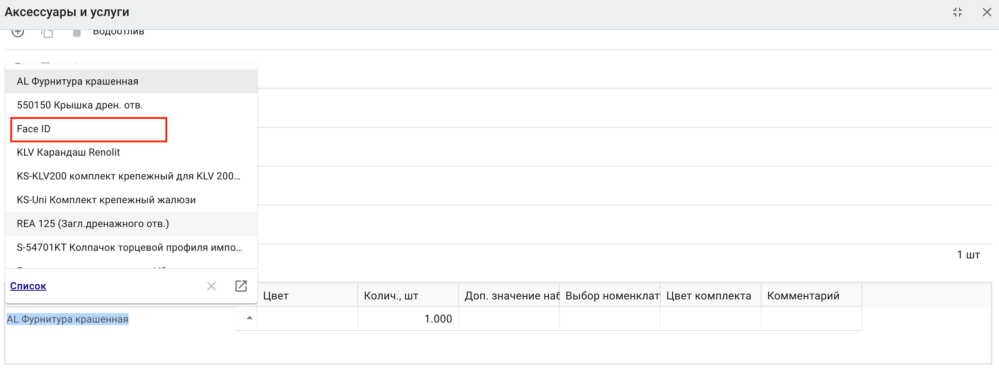

ШАГ 2: Добавить в заказ набор FACE ID:
|
Состав FACE ID
|
|
Биометрический терминал
Устанавливается в согласованное с заказчиком место (откос двери, стена дома, рама глухой части двери во входной группе) на уровне лица заказчика. Биометрический терминал соединяется проводами (в комплекте) с контроллером в распределительной коробке.
|
|
Распределительная коробка (Размер 150х100х70мм)

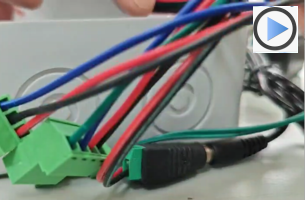

Устанавливается в откос/стену рядом с дверью, либо другое место, согласованное с заказчиком рядом с входной дверью. В распределительную коробку устанавливается контроллер управления FACE ID и электроприводом замка, подводится электропитание и провода от биометрического терминала и от электропривода замка.
|
|

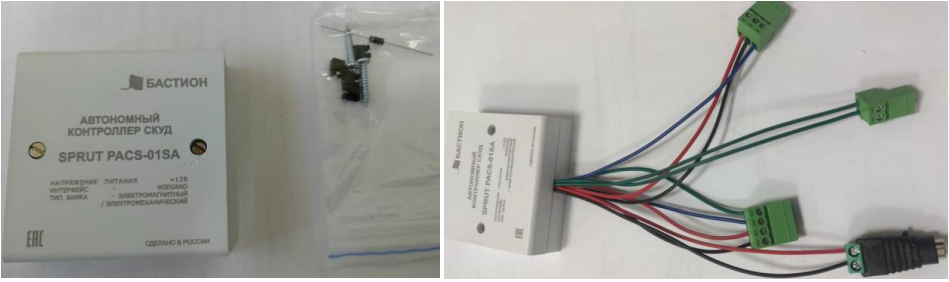

Контроллер управления
Подключается к электропитанию и соединяется с:
- Биометрическим терминалом
- Электроприводом замка
|
Важно!
|
Строительные и штукатурные работы, связанные с установкой FACE ID (сверление отверстий в стене для установки терминала, штробление стен под провода, штукатурные работы), осуществляет заказчик. Наши специалисты осуществляют только подключение FACE ID. замка.
|
|

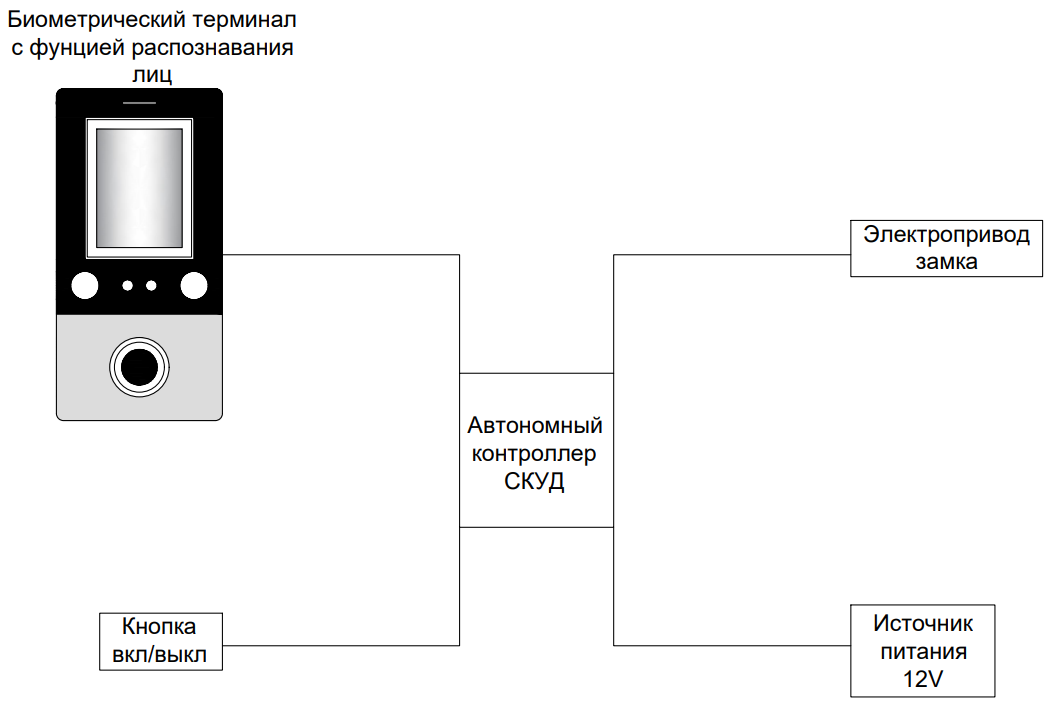

Схемы подключений
|
|
|
Схема подключения для ПВХ дверей
|
|
