Витражи PVS

Покраска

С 2-х сторон в один цвет или разные цвета.

В программе StartОкна: цвет основы должен неокрашенный.

В случае необходимости белого цвета - выбирайте RAL9016матовый (с 25.02.2026 г.)

Важно!

Перед выбором цвета, обязательно ознакомьтесь со  списком стандартных цветов по шкале RAL, в которые можно покрасить конструкции. Подробно смотри в разделе Покраска.

Предварительное анодирование AL профиля

Размещается через Расчетный отдел АСК. Для партнеров компании: обращайтесь к персональному менеджеру отдела франчайзинга! Для центральных офисов: обращайтесь в расчетный отдел АСК.

Это технологическая (не декоративная) подготовка алюминиевого профиля. Цель - резко улучшить сцепление порошковой краски с металлом, что критично для долговечности конструкций в агрессивных условиях. После обработки профиль подлежит последующей порошковой покраске.

Ламинация с 2-х сторон в один цвет или разные цвета

Важно!

Нельзя с одной стороны покрасить, а с другой заламинировать. За исключением допустимых:

«RAL9016матовый/Ламинация» или «Ламинация/RAL9016матовый»;

«RAL7016матовый/Ламинация» или «Ламинация/RAL7016матовый»;

«RAL8017матовый/Ламинация» или «Ламинация/RAL8017матовый»;

Белый

НЕДОСТУПНО!

В связи с технической необходимостью с 22.12.2025г. закрыт выбор цвета «Белый».

Важно!

Если необходима дополнительная упаковка изделий, смотри раздел Транспортная упаковка (опция)

Важно!

1) Все заполнения отгружаются отдельно. Не зависимо от конфигурации изделия и видов заполнений. В свойствах изделия необходимо ОБЯЗАТЕЛЬНО в ручном режиме выбрать параметр "заполнение отдельно".

2) Если в конструкции для витражного остекления более одной секции, то поставляются на адрес только:

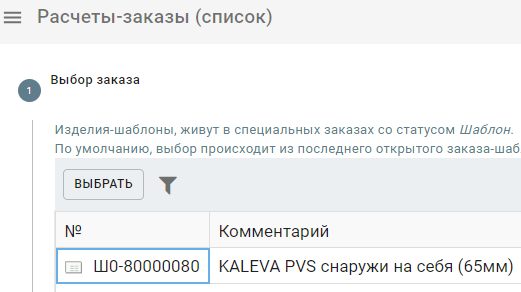

- В частично разобранном виде. Перед запуском заказа ОБЯЗАТЕЛЬНО смотри "Правила разбора и оформления констукций в программе StartОкна".

Важно!

Адаптер (вставка между рамой и створкой) собирается в цеху с использованием клея, углы адаптера проклеиваются. И данную часть изделия  невозможно отправить в разобранном виде.

Важно!

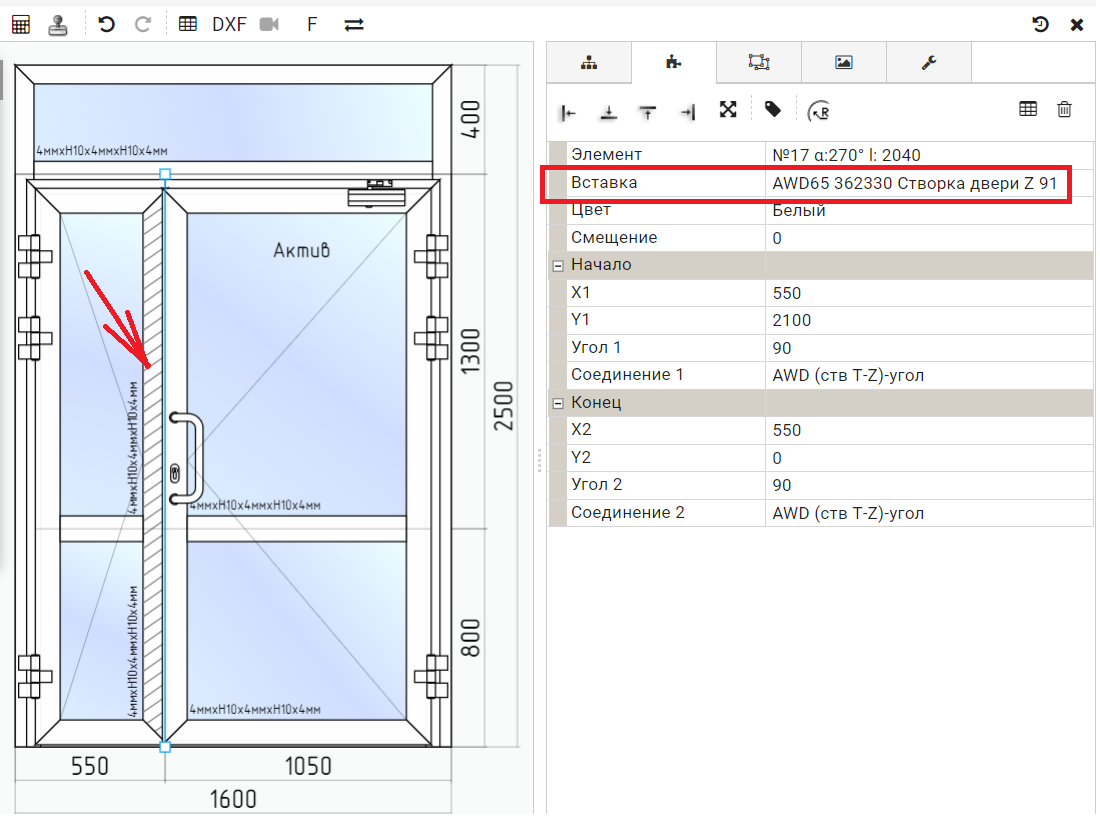

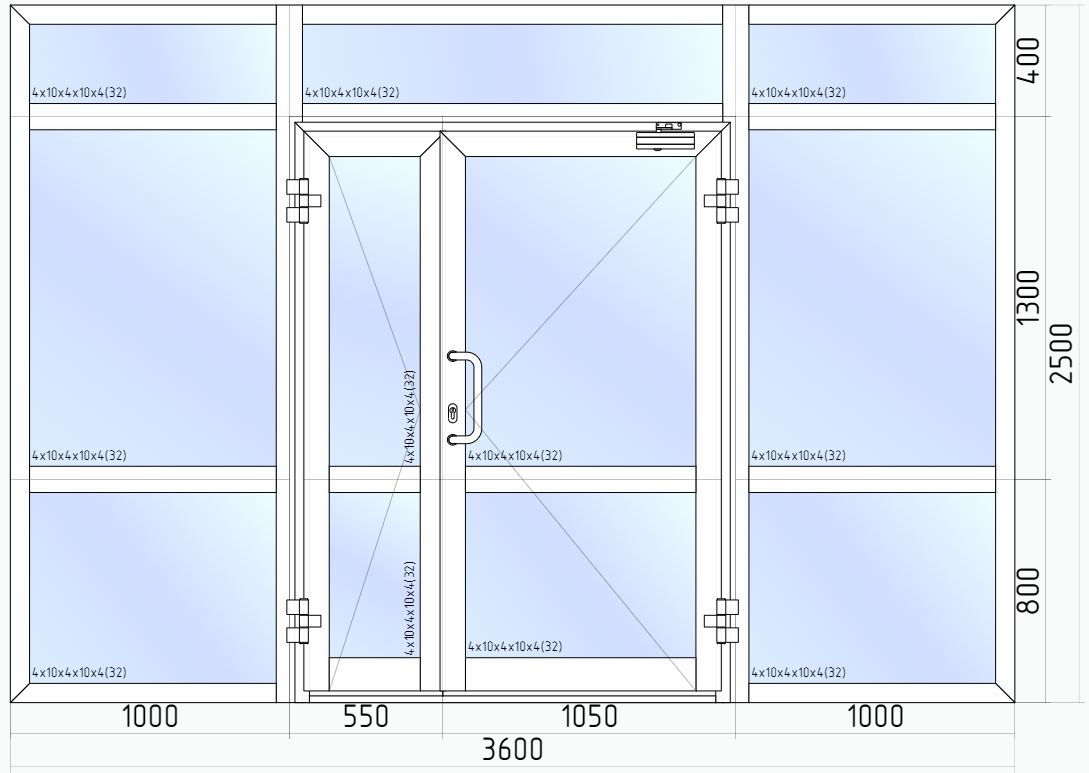

Если высота конструкции от 2500мм до 3000мм то необходимо обязательно применять усилитель КПС. В программе StartОкна конструкции оформляются  без усилителя КПС. Оформляется отдельно. Усилитель КПС не ламинируется! Усилитель на стойке находится изнутри помещения! Обязательно смотри пример оформления справа.

Применяемые профили Kaleva Aluvet PVS

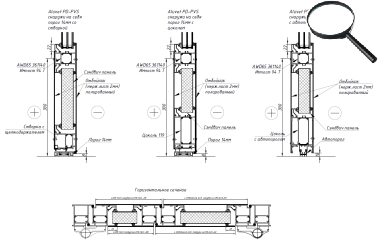

Чертежи узлов Kaleva Aluvet PVS

Ограничения размеров Kaleva Aluvet PVS

Дополнительные профили Kaleva Aluvet Public

Важно!

Для корректного запуска воспользуйтесь:

Инструкция по выбору отбойников

3-х секционные петли для витражных дверей

• Трехсекционная петля Loira+ благодаря мягким, обтекаемым линиям, способна удовлетворить самые взыскательные требования. Крайне прочная.

• Возможна только покраска по RAL*

• Обеспечивает угол открывания двери до 180°
• Выдерживает вес створки 125кг (2шт) и 160 кг (3 шт.)**
• До 500 000 циклов «открывания/закрывания»
• Производство: Италия

Важно!

*Перед выбором цвета, обязательно ознакомьтесь со  списком стандартных цветов по шкале RAL, в которые можно покрасить петли. Подробно смотри в разделе Покраска.

**При использовании доводчика вес створки нужно увеличивать на 30%, для подбора петель!

Роликовая защелка

(только с офисной ручкой или ручкой штангой)

Фалевая защелка

(только с нажимным гарнитуром)

Однозапорный замок

(замок с роликом или с защелкой)

Важно!

Дверь с  однозапорным замком (замок с роликом или защелкой) по умолчанию комплектуется с подготовкой под профильный цилиндр — даже если в настройках фурнитуры указано: «Профильный цилиндр – Нет». Если вам нужна дверь без отверстий под цилиндр, выбирайте в качестве запора роликовую или фалевую защелку — в этом случае отверстия под цилиндр сделаны не будут.

• Замок всегда на одной высоте 1050мм от низа створки.
• Минимальная высота створки 1950мм в односторчатой двери.
• Минимальная высота створки 2100мм в двустворчатой двери.
• Недопустима установка импоста в области многозапорных замков. Ограничения зашиты в программу StartОкна.

Применение одного лишь многозапорного замка не сделает дверь «тёплой». Основной бонус от использования многозапорного замка – увеличение противовзломности конструкции (термоизоляция также возрастает, но не до такой степени, чтобы дверь стала полноценно термоизолирующей). Смотри примеры с пояснениями в разделе Многозапорный замок (MAXBAR). При использовании с офисной ручкой или ручкой штангой ригель автоматически меняется на сменный ролик к замку.

Многозапорный замок (MAXBAR)

• Замок всегда на одной высоте 1050мм от низа створки.
• Минимальная высота створки 1930мм в односторчатой двери.
• Минимальная высота створки 2080мм в двустворчатой двери.
• Недопустима установка импоста в области многозапорных замков. Ограничения зашиты в программу StartОкна.
• Запорные ригеля выполнены в виде фалевых защелок
• При закрывании, дверь по замковой части сразу же запирается на фалевые защелки и обеспечивает полноценный прижим створки двери. Степень утепления - ВЫСОКАЯ!
• При использовании данного замка с ручкой-штангой (или оф.ручкой), дверь открывается снаружи и изнутри  ТОЛЬКО с помощью ключа.

Многозапорный замок GU Secury Automatic

Многозапорный замок с 2 ригелями, выполненными в форме фалевой защелки, и 2-мя крюками, закрывающимися при срабатывании ригелей. При захлопывании двери автоматически выходят ригеля (верхний и нижний) и крюки. Степень утепления - ВЫСОКАЯ!

При использовании данного замка с ручкой-штангой (или оф.ручкой) с двух сторон , дверь открывается снаружи и изнутри  ТОЛЬКО с помощью ключа.

 Многозапорный замок Secury ADR

Особенность данного замка – на него возможно установить электропривод замка (A-offner). При выборе в замка «Secury ADR A-offner» автоматически прописывается кабель-проход между створкой и рамой для прокладки проводов для управления замком, данная комплектация  применяется:

• С биометрическим терминалом  Face ID (смотри ниже)
• Как подготовка для Системы Контроля и Управления Доступом (СКУД). В этом случае, подключение в общую систему производится мастером слаботочных систем после монтажа двери (силами заказчика).

Биометрический терминал Face ID.

• Используется  совместно с замком  Secury ADR A-offner в комплектациях с ручкой-штангой (или оф.ручкой) с двух сторон
• Открывание двери: распознавание лица, проход по карте, проход по отпечатку пальца, проход по карте и отпечатку пальца, проход по карте и распознавание лица.

Face ID

Данная функция доступна, когда замок не закрыт на ключ. Для правильного функционирования электрозащелки на дверь необходимо устанавливать доводчик. Защёлки используются там, где важны комфорт и надёжность в удержании двери, при этом не предъявляются требования к защите от дыма и огня. Типичные области применения: внешняя дверь коттеджа, дверь главного входа в многоквартирном доме, двери, которые не выполняют функции защиты от дыма и огня, входные двери общественных и коммерческих объектов (поликлиника, парикмахерская и т.п.)

Электрозащелка

Ручка Оф. 300мм круглая

(пять системных цветов)

Ручка Оф. 300мм прямая

(пять системных цветов)

Ручка Оф. 300мм прямая (нерж.)

Штанга СДР-13 (мат.нерж.)

(600мм., 1000мм., 1500мм., 2000мм*.)

Штанга DK 45 (нерж.)

(1500мм.)

Штанга СДР-23

(1500мм.)

Штанга СДР-23 (нерж.)

(1500мм.)

Важно!

* Ручка 2000мм. не совместима с Многозапорный замок (MAXBAR).

Крепеж ручки попадает в тело замка..

Раздельный нажимной гарнитур

(пять системных цветов)

Раздельный наж. гар. Apecs (нерж)

Раздельный наж. гар. ELM (нерж)

Электронный нажимной гарнитур SmartLock

(серебристый и черный)

только с замком:  Secury Automatic

Электронный гарнитур Smart Life TS-5

(черный)

только с замком:  Secury Automatic

Раздельный наж.гарнитур STAC Gamma

(черный)

Важно!

Доводим до вашего сведения, что у поставщика временно отсутствует Гарнитур Smart Life TS-5 черный

Срок на данную номенклатуру увеличен на 30 дней.

Дату поступления смотри в разделе: Временно приостановленная продукция.

Важно!

Временно закрыты для продаж, позиции: 777302 Ручка дверная двусторонняя GAMMA черная и 50805302 Накладка на цилиндр STAC узкая черная. Раздельный наж.гарнитур STAC Gamma. Дату поступления смотри в разделе: Временно приостановленная продукция.

Внешние доводчики

(Стандартных цветов. Не перекрашиваются!)

Скрытые доводчики

Фурнитура Антипаника

(Открывание только наружу)

Фурнитура Антипаника Doorlock

(Открывание только наружу)

Важно!

У поставщика отсутствует «Фурнитура Антипаника» производства GU. Заказы в работу не принимаются. Дату поступления смотри в разделе: Временно приостановленная продукция.

Памятка по термоизоляции входных дверей.

Рекомендации по проектированию входных ALU-дверей

В нижнем горизонтальном профиле рамы, створки и горизонтальных импостах фрезеруются водосливные отверстия. Закрываются водосливными крышками белого или черного цвета. С 17.09.2025г., координаты дренажных отверстий на алюминиевые конструкции рассчитываются и выполняются на производстве по условиям: Фиксированный размер от края светового проёма рамы до середины паза 70 мм, далее c шагом max 800 мм. При ширине светового проёма рамы менее 400 мм - дренаж по центру. Эскизы дренажей также будут отображены на изделиях по умолчанию. Просим обратить внимание, что в случае продолжения какого-либо заказа, схема выполнения дренажных отверстий может отличаться от раннее изготовленных заказов, поэтому необходимо об этом оповестить клиента. Ниже представлена наглядная схема дренажей на типовые конструкции.
