Чертежи узлов Kaleva Aluvet Glass Standart: PD65
Чертежи узлов Kaleva Aluvet Glass Standart: PD65. Материал раздела «Kaleva Aluvet Glass Standart: PD65» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.
(С 16.09.2021г. по 22.02.2023г. использовалась система на профиле 71мм)

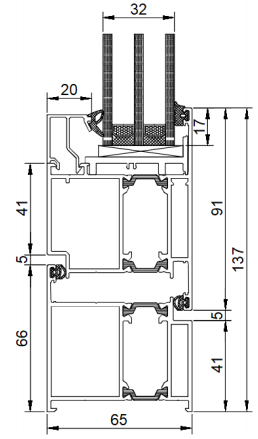

Рама 66 + створочный профиль Т 91 открывание наружу |

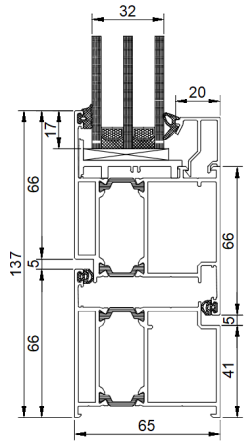

Рама 66 + створочный профиль Z 91 открывание внутрь |
||||
|---|---|---|---|---|---|
|
|
||||
|
|||||

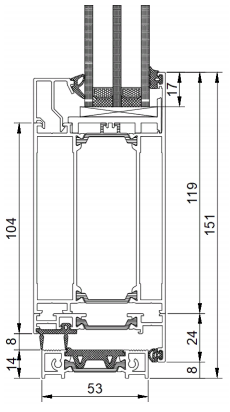

Цоколь 119 с порогом 14 |

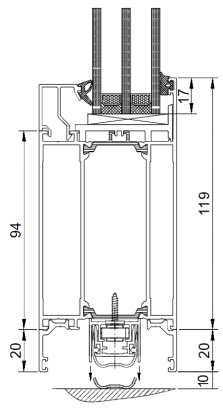

Цоколь 119 с автопорогом (при открытой створке порог поднимается наверх, при закрытой створке порог опускается вниз до пола) |
||||
|
|
||||

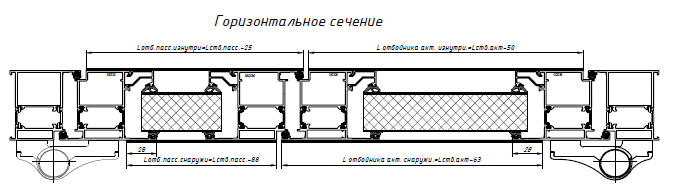

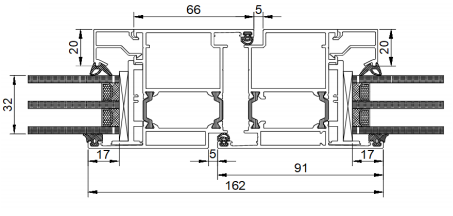

Соединение створок при двустворчатом открывании |
|||||
|
|||||
Т створка с щеткодержателем с порогом 14 |
Z створка с щеткодержателем с порогом 14 |
||||
|
|
||||
|
|||||

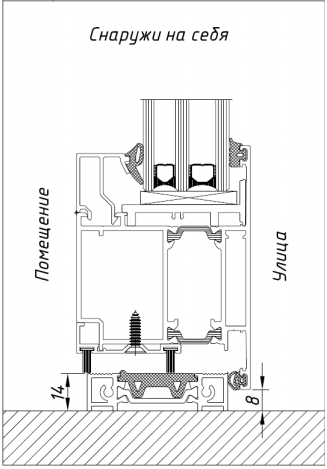

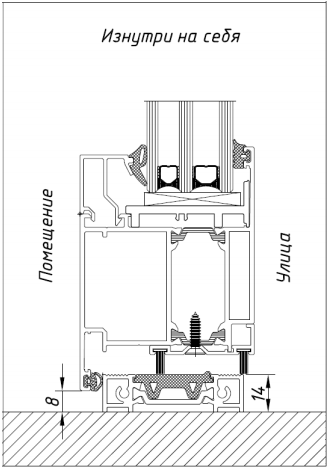

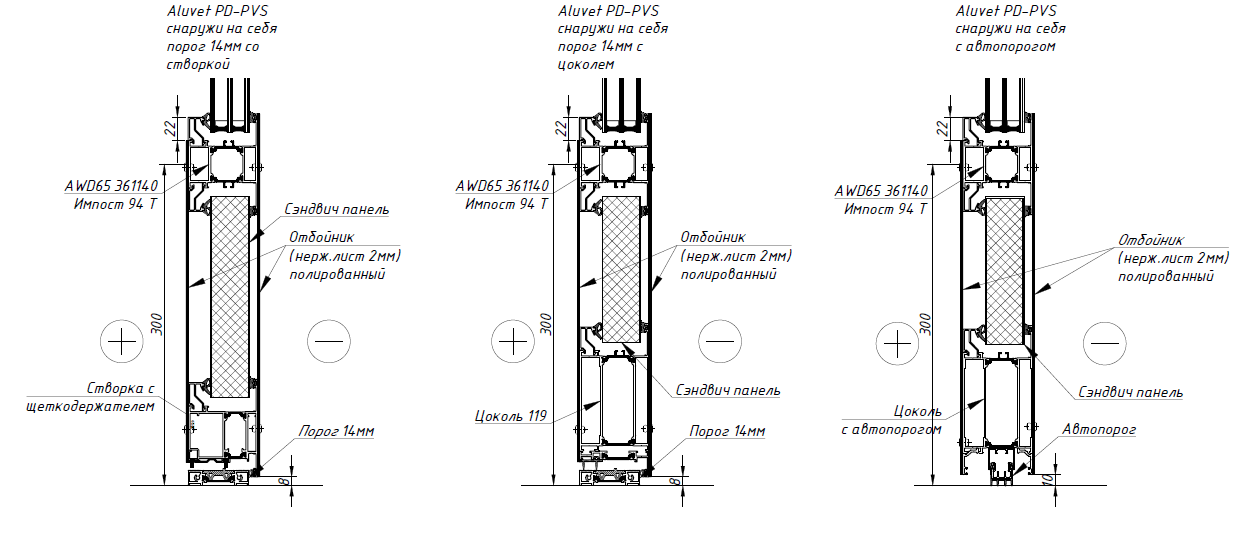

Применение с отбойником (с 02.06.2023г.) |
|||||
|---|---|---|---|---|---|
|
|||||
|
|||||
