Чертежи узлов Kaleva Aluvet PVS
Чертежи узлов Kaleva Aluvet PVS. Материал раздела «Витражи PVS» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.
(С 16.09.2021г. по 22.02.2023г. использовалась система на профиле 71мм)
Глухое остекление в коробку |

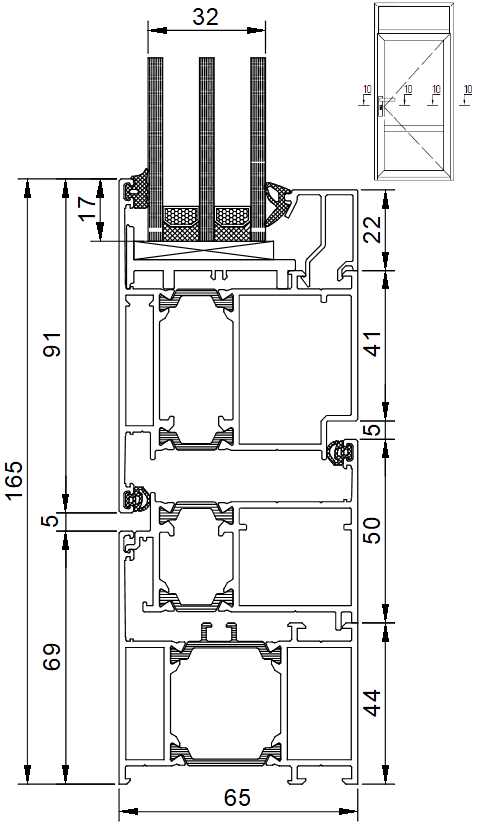

Рама + адаптер + створка |
|||
|---|---|---|---|---|
|
|
|||

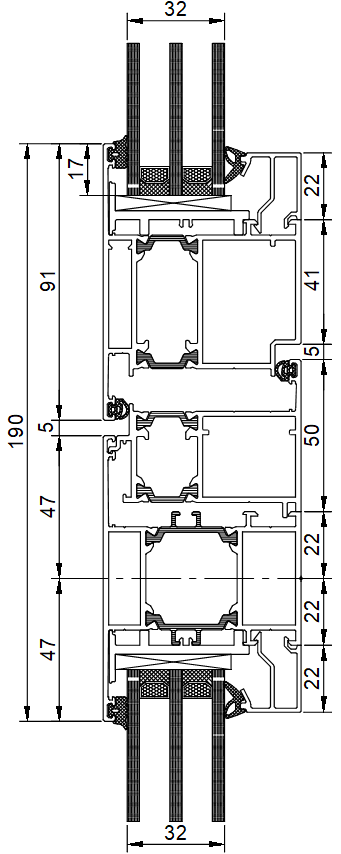

Импост + адаптер + створка |

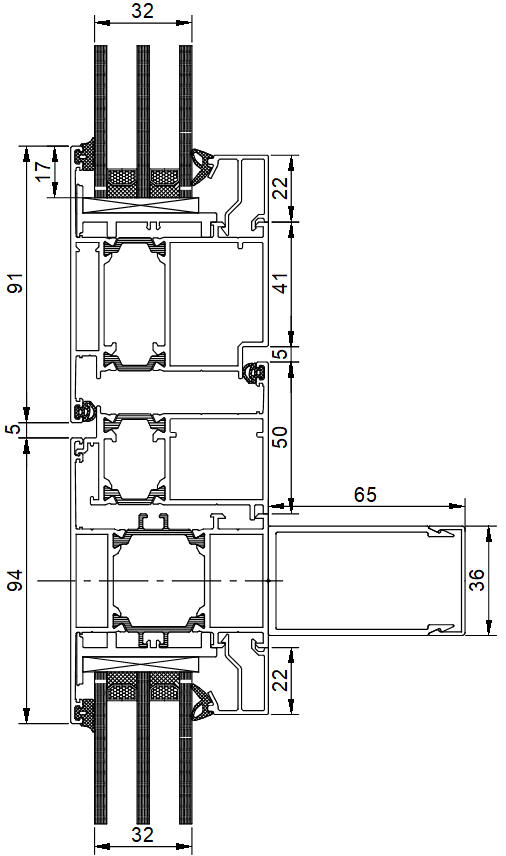

Импост + усилитель + адаптер + створка |
|||
|
||||
|
|
|||

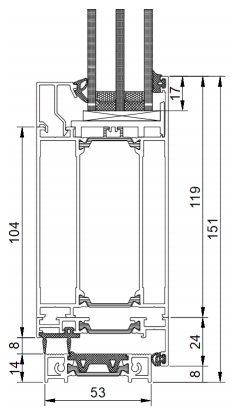

Цоколь 119 с порогом 14 |
Т створка с щеткодержателем с порогом 14 |
|||
|
|
|||
|
||||

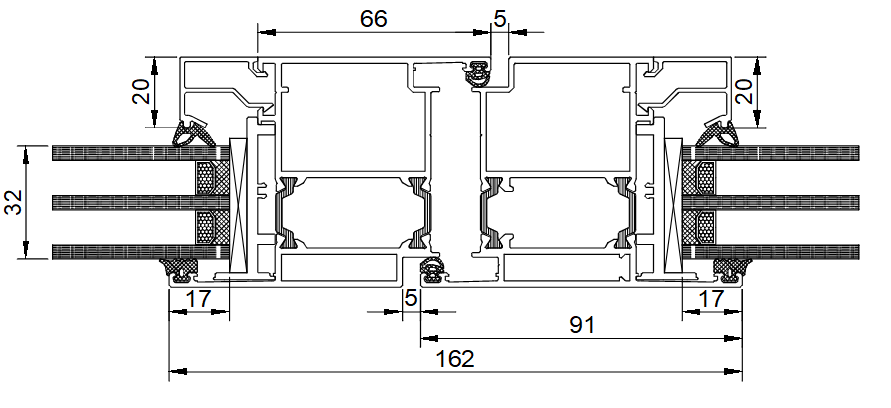

Соединение створок при двустворчатом открывании |
||||
|
||||
Применение с отбойником (с 02.06.2023г.) |
|||||
|---|---|---|---|---|---|
|
|||||
|
|||||
