Дополнительные профили Kaleva Aluvet Public

Дополнительные профили Kaleva Aluvet Public. Материал раздела «Kaleva Aluvet Public» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

Дополнительные профили Kaleva Aluvet Public

Введено в товарный ряд 02.09.2020г.

(С 16.09.2021г. по 22.02.2023г. использовалась система на профиле 71мм)

Данные профили соместимы с продуктами Kaleva Aluvet Public, Kaleva Aluvet Space,

Kaleva Aluvet Glass Standart: PD65, Kaleva Aluvet Space Door и Kaleva Aluvet Esthetic: PD 65.

 Усилитель КПС452/453

Усилитель КПС применяется если высота конструкции от 2500мм до 3000мм. Усилитель КПС не ламинируется!

Момент инерции Jх - 12,07

Дополнительные профили Kaleva Aluvet Public

В программе СтартОкна профиль выбрать через "Профиль":

Покраска выбирается с 2-х сторон только в один цвет!

Дополнительные профили Kaleva Aluvet Public

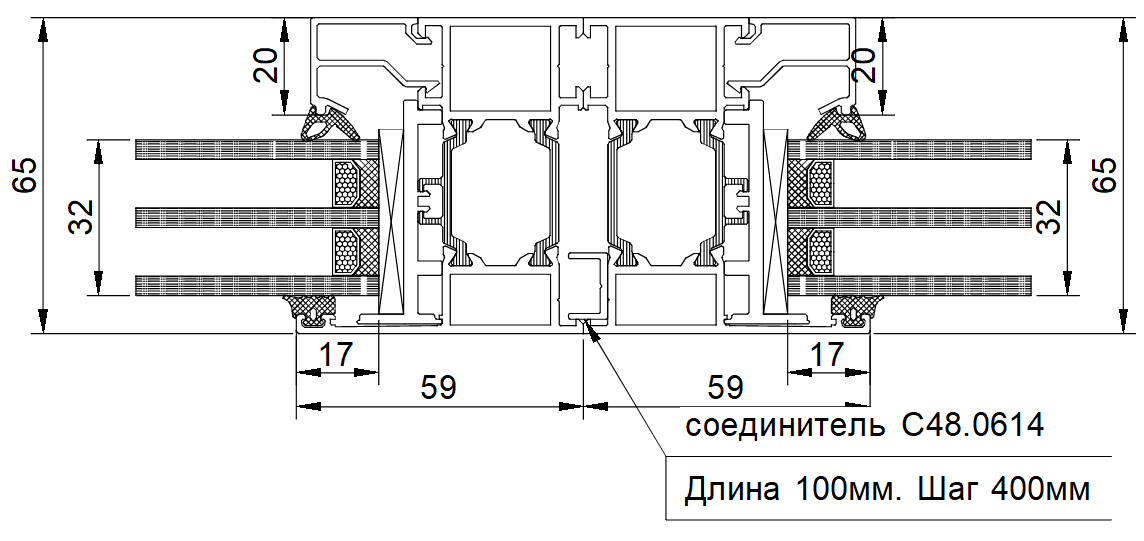

Соединитель С48.0614

Дополнительные профили Kaleva Aluvet Public

В области термомоста рекомендуется  использовать ленту ПСУЛ.

Саморез 3,9х16 DIN7981-A2 Шаг 250мм. В программе StartОкна саморезы выбрать через материал.

В программе  StartОкна профиль выбирается так:

Дополнительные профили Kaleva Aluvet Public

Важно!

 Соединитель не окрашивается и не ламинируется! Оставьте в программе цвет "Белый" !!

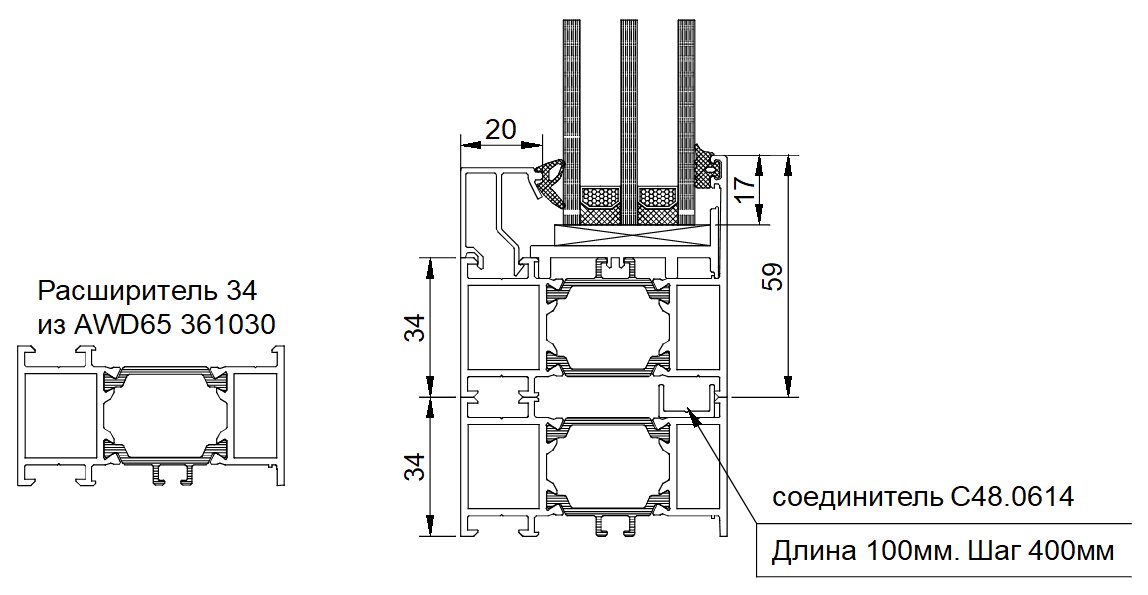

Добор (Расширитель34мм)

Дополнительные профили Kaleva Aluvet Public

Саморез 3,9х16 DIN7981-A2  Шаг 250мм.  В программе StartОкна саморезы выбрать через материал.

В В области термомоста рекомендуется  использовать ленту ПСУЛ.

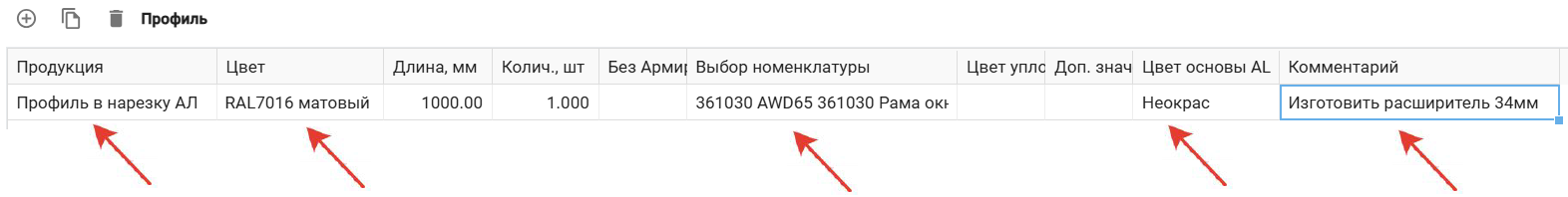

В программе Стартокна профиль выбрать через "Профиль в нарезку АЛ":

  • профиль рамы 361030
  • с 10.06.2024г. необходимо выбрать цвет основы профиля:

- для окрашенного расширителя цвет основы выбрать Неокрас

- для ламинированного расширителя  цвет основы выбрать в зависимости от цвета основы конструкций: RAL9016матовый, RAL7016матовый или /RAL8017матовый

  • обязательно написать в примечании "Изготовить расширитель 34мм"

Дополнительные профили Kaleva Aluvet Public

Важно!

Не рекомендуется использовать более одного расширителя! При использовании двух - появляется неравномерный зазор между 1-м и 2-м расширителями. Дополнительные профили Kaleva Aluvet Public  При увеличении количества - соединение изгибается дугой. См. фото снизу (пример на основе 75-й серии).

Дополнительные профили Kaleva Aluvet Public

Дополнительные профили Kaleva Aluvet Public

Дополнительные профили Kaleva Aluvet Public

Дополнительные профили Kaleva Aluvet Public

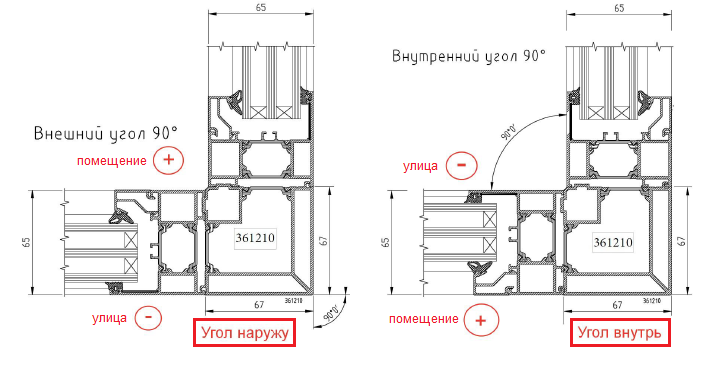

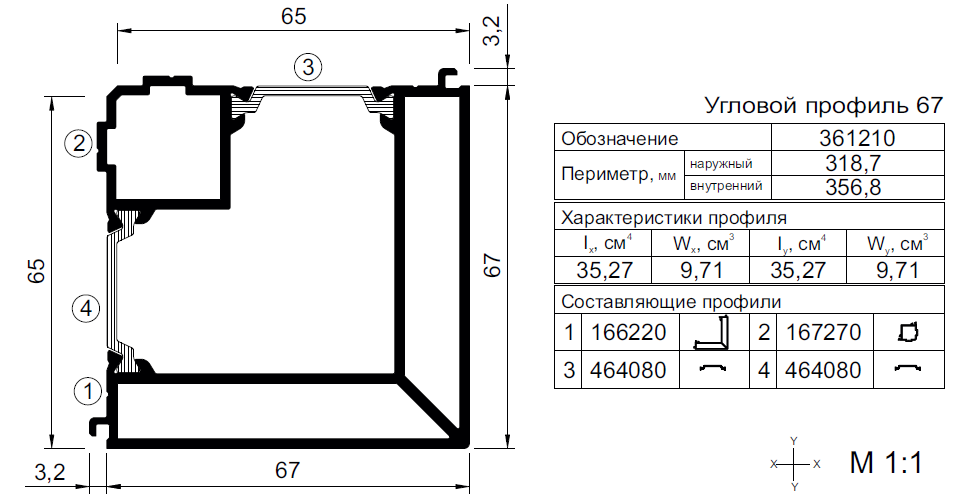

Угол 90 градусов. арт. 361210

Дополнительные профили Kaleva Aluvet Public

Дополнительные профили Kaleva Aluvet Public

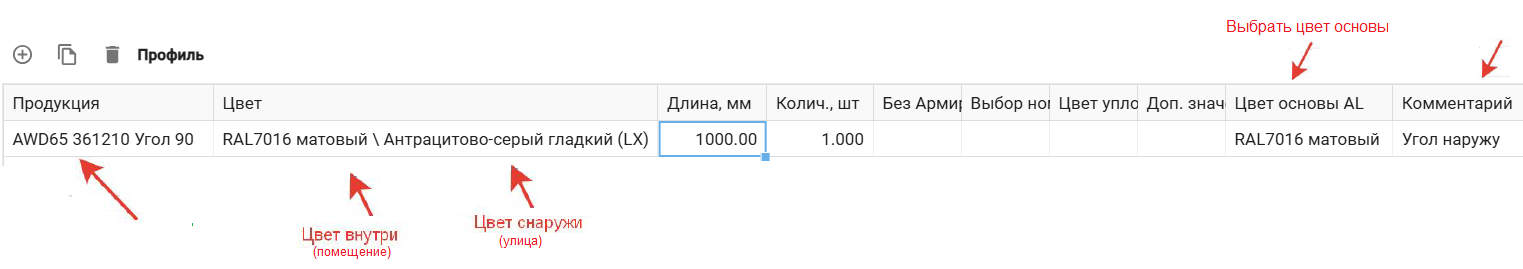

Оформление в программе StartОкна через Аксессуары и услуги:

  • При выборе цвета профиля: первым выбирается цвет внутри (помещение),а  вторым цвет снаружи(улица)
  • Необходимо выбрать цвет основы профиля:

- для окрашенного профиля цвет основы выбрать Неокрас

- для ламинированного профиля  цвет основы выбрать в зависимости от цвета основы конструкций: RAL9016матовый, RAL7016матовый или /RAL8017матовый

  • В графе комментарий написать вид угла. "Угол наружу" или "Угол внутрь".

Дополнительные профили Kaleva Aluvet Public

 В области термомоста рекомендуется  использовать ленту ПСУЛ.

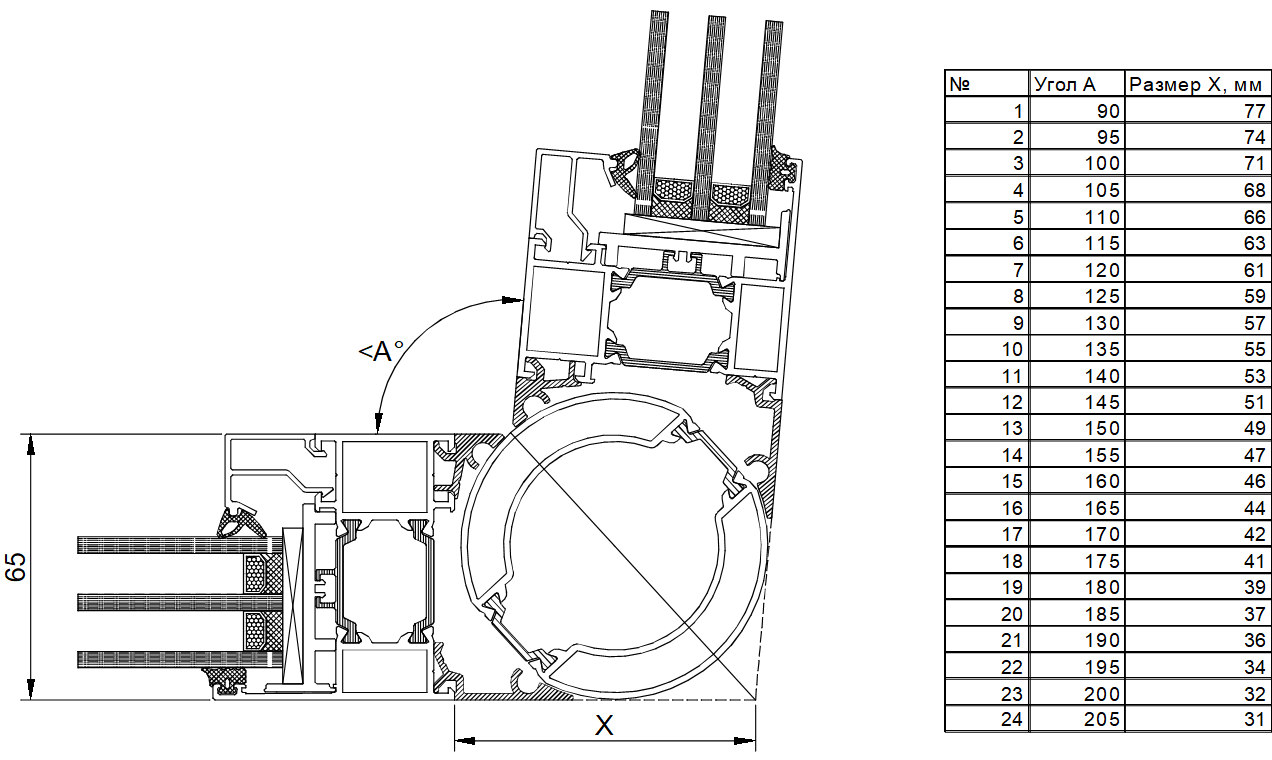

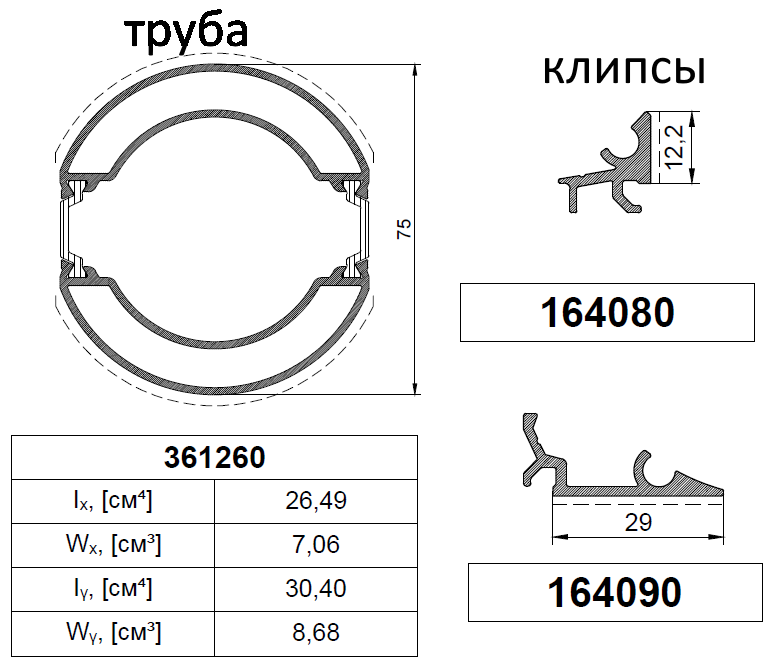

Эркер

Дополнительные профили Kaleva Aluvet PublicДополнительные профили Kaleva Aluvet Public

 В области термомоста рекомендуется  использовать ленту ПСУЛ.

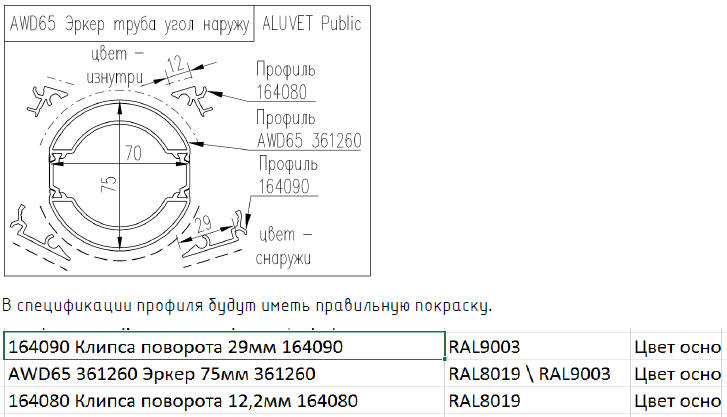

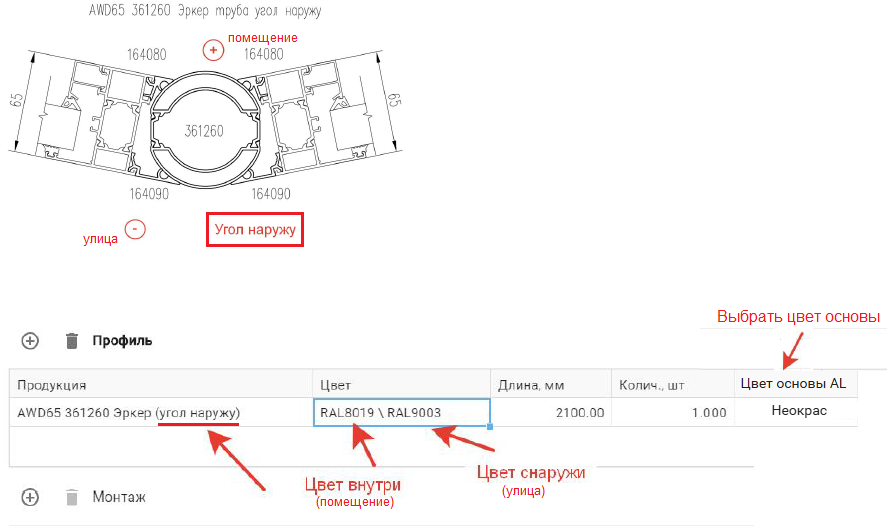

Эркер Труба ∠91⁰-180⁰. Угол наружу

Дополнительные профили Kaleva Aluvet Public

Необходимо выбрать цвет основы профиля:

- для окрашенного профиля цвет основы выбрать Неокрас

- для ламинированного профиля  цвет основы выбрать в зависимости от цвета основы конструкций: RAL9016матовый, RAL7016матовый или /RAL8017матовый

Дополнительные профили Kaleva Aluvet Public

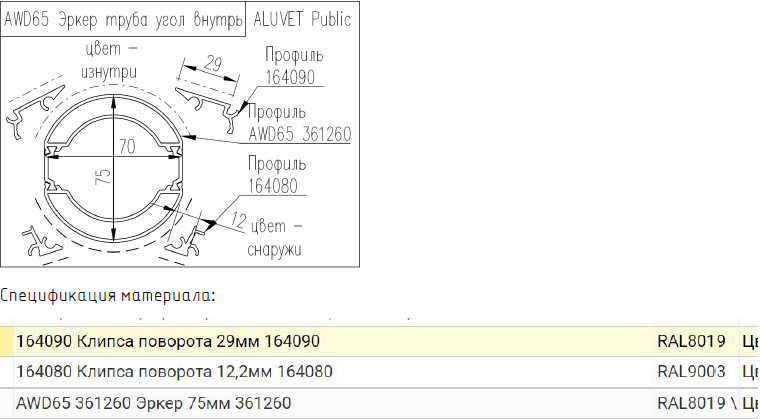

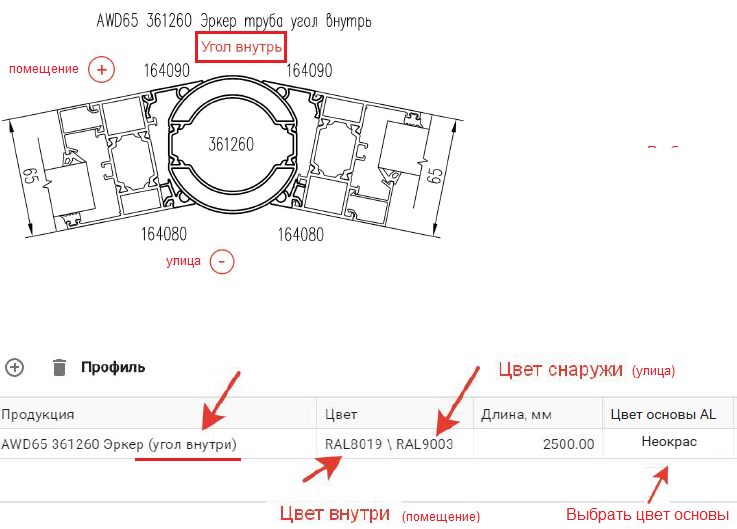

Эркер Труба ∠181⁰-205⁰. Угол внутрь

Дополнительные профили Kaleva Aluvet Public

Необходимо выбрать цвет основы профиля:

- для окрашенного профиля цвет основы выбрать Неокрас

- для ламинированного профиля  цвет основы выбрать в зависимости от цвета основы конструкций: RAL9016матовый, RAL7016матовый или /RAL8017матовый

Дополнительные профили Kaleva Aluvet Public
