Чертежи узлов Kaleva Aluvet Space Door

Чертежи узлов Kaleva Aluvet Space Door. Материал раздела «Kaleva Aluvet Space Door» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

Чертежи узлов Kaleva Aluvet Space Door

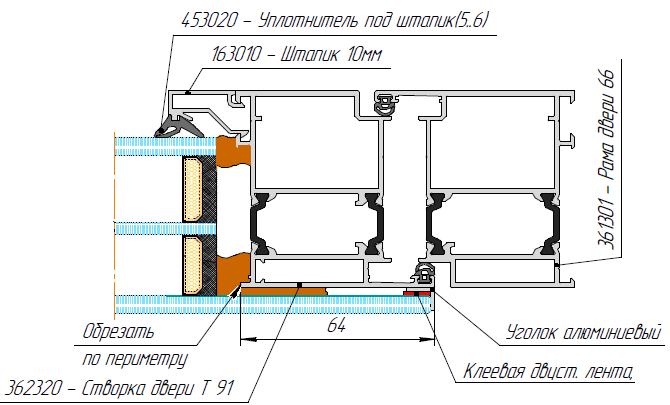

Рама 66 + створочный профиль 91 открывание наружу

Чертежи узлов Kaleva Aluvet Space Door

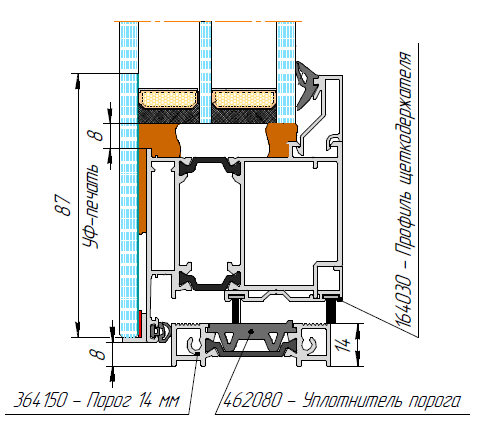

Т створка с щеткодержателем с порогом 14

Чертежи узлов Kaleva Aluvet Space Door

Важно!

В качестве порога используется только системный порог 14 мм! Черного цвета.

Использование в качестве порога рамного профиля (рама 66) - категорически недопустимо.

Чертежи узлов Kaleva Aluvet Space Door

Важно!

Возможно установить теплый подставочный профиль  PURATHERM для AL порога

Арт.: 551951 Профиль PURATHERM 64х50 (под порог)

Чертежи узлов Kaleva Aluvet Space Door

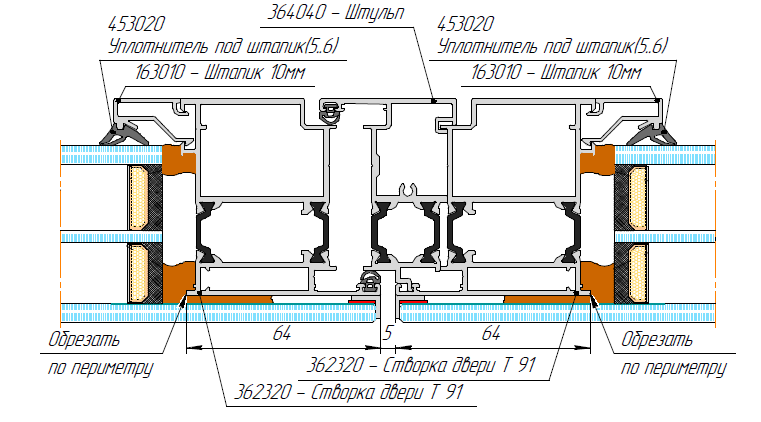

Штульповое открывание

Чертежи узлов Kaleva Aluvet Space Door
