Alutech ALT BF73

Alutech ALT BF73 — алюминиевые конструкции. Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.

Введено в товарный ряд 08.02.2024г.

Описание

Система складных панорамных дверей ALT BF73 является современным решением, предназначенным для использования как в частном коттеджном домостроении, так и в зданиях общественного назначения в качестве выходов на террасы кафе и ресторанов, а в бизнес-центрах и отелях — в шоу-румы и переговорные. При открытии створки складываются влево или вправо, либо раздвигаются в обе стороны проема. Полотно конструкции может выдвигаться во внутрь помещения или на улицу.

Разнообразие вариантов открывания конструкции расширяет возможности для дизайна и позволяет применять её на различных типах объектов.

В зависимости от выбранного порога возможно применение при постоянном использовании конструкции в качестве входной группы или “Панорамного окна”. Пример: кафе, беседки и т.д.

Возможна установка в отапливаемых помещениях и в домах постоянного проживания. В этом случае для улучшения теплотехнических свойств продукта рекомендуем применять порог AYPC.BF73.0101 (Профиль рамы низкий, но при этом он не обеспечивает полную герметичность узла.) совместно с напольными теплообменниками, конверторами и т.п..

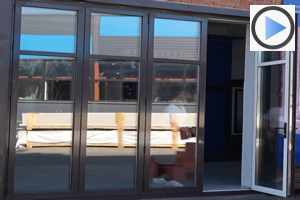

Презентации складной двери Alutech ALT BF73


Открывание	Для менеджера	Для клиента

Преимущества для потребителя

ДЛЯ СТЕН ИЗ СТЕКЛА

Складные раздвижные двери (называемые также двери-«гармошка») являются, пожалуй, одним из самых удачных дизайнерских и конструкторских решений в тех случаях, когда при оформлении интерьера требуется одновременно выполнить следующие условия:

- получить практически полностью свободный проход при открывании;

- остеклить обширную площадь (более 2 м длиной);

- сэкономить пространство при открывании;

- максимально осветить помещение;

- обеспечить масштабный панорамный вид.

Складные раздвижные дверные системы позволяют сэкономить место в помещении, сделать его визуально воздушным, солнечным и наполненным светом – их установка позволяет создать практически полностью стеклянную стену/перегородку.

УДОБНО, ПРАКТИЧНО, КОМПАКТНО

Складная раздвижная дверь или дверь -«гармошка» – это удобная и практичная конструкция, которая позволит вам более оптимально и эффективно организовать пространство в помещение, нежели дверь обычной конфигурации.

Бесшумная работа, вес створки до 120 кг

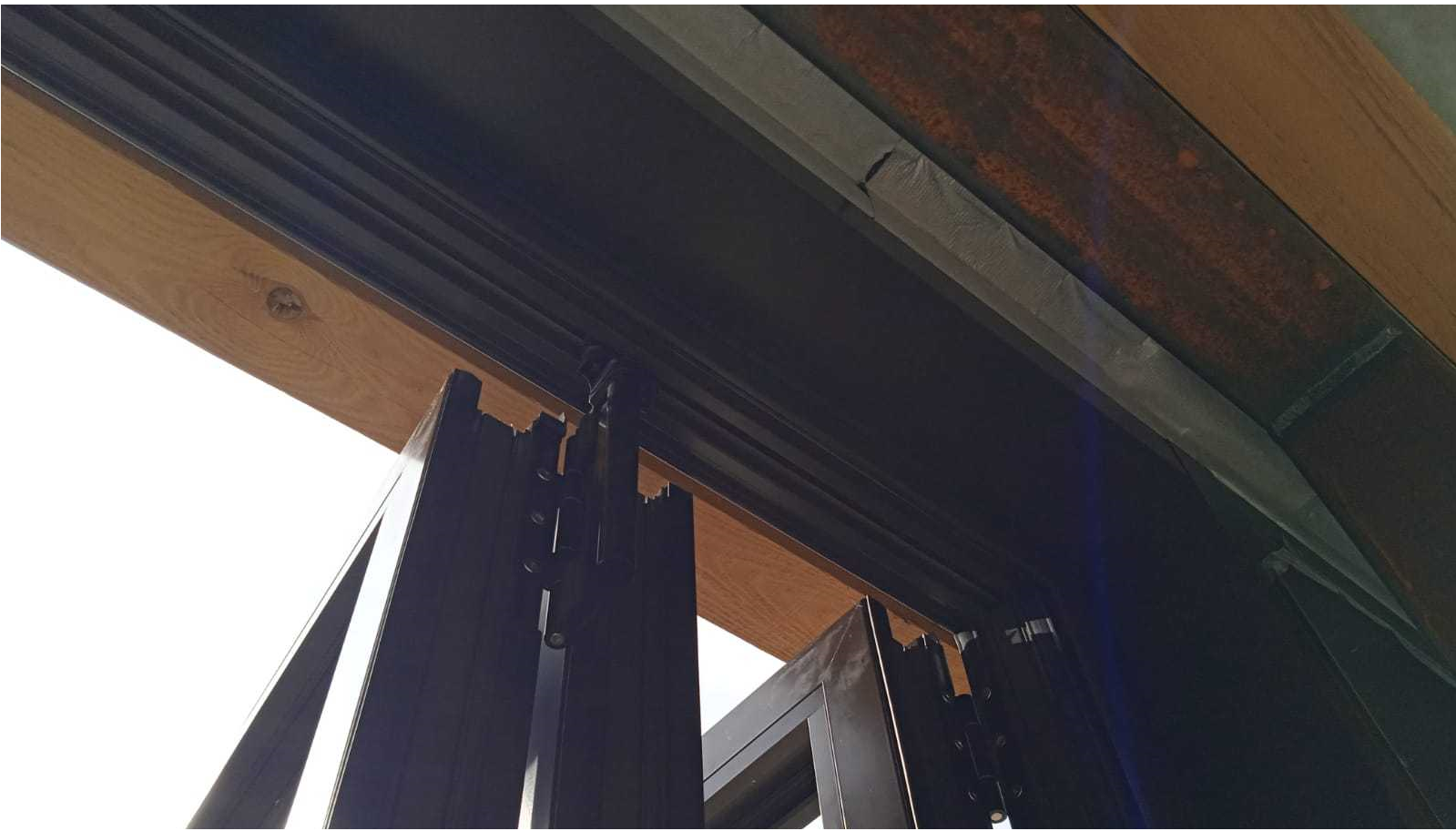

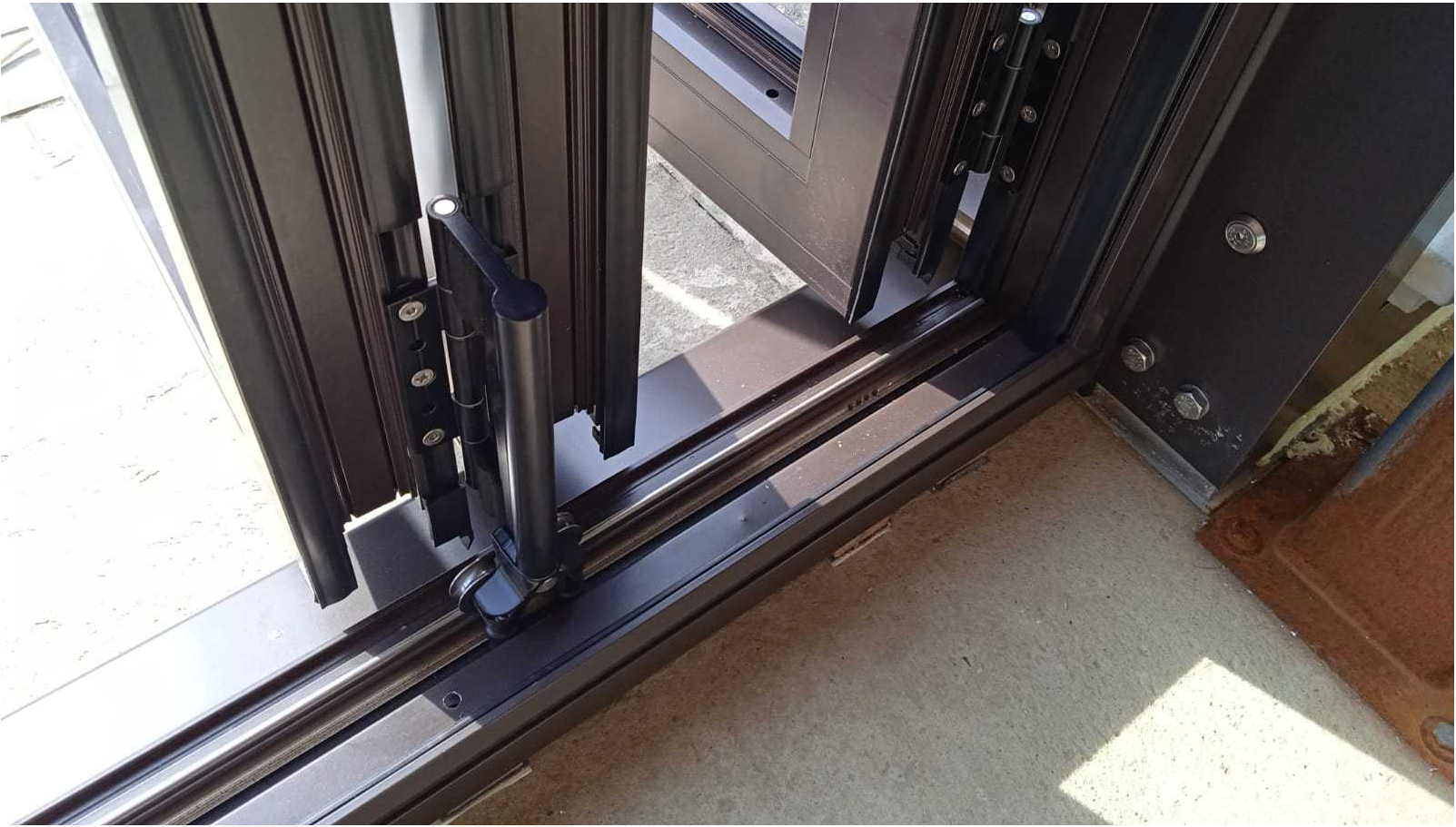

С помощью шариковых подшипников, установленных на опорных роликах в пластиковой оболочке, в нижних каретках и в верхней направляющей створки весом до 120 кг плавно, легко и бесшумно перемещаются.

Высокая безопасность

Повышенная противовзломность (RC2) обеспечивается благодаря скрытому соединению шарнирных петель на сдвижном складном элементе и возможности установки центрального запирания на каждой створке.

Универсальное применение

Сдвижная складывающаяся фурнитура находит применение как в общественных, так и в частных зданиях – например, как выход из квартиры на террасу или в зимний сад. Открытые створки компактно складываются в сторону и являются оптимальным решением для ресторана или кафе при выходе из внутреннего помещения наружу.

Цвет и отделка

Покраска

С 2-х сторон только в один цвет по RAL!!

В случае необходимости белого цвета - выбирайте RAL9016матовый (с 25.02.2026 г.)

Важно!

Перед выбором цвета, обязательно ознакомьтесь со списком стандартных цветов по шкале RAL, в которые можно покрасить конструкции. Подробно смотри в разделе Покраска.

Информация для рекламационных заказов: до 26.03.2024г. использовался RAL 9003 или RAL 9010 ; а c 26.03.2024г до 25.02.2026 г. в качестве "белого" цвета использовался "9016глянец" (в связи с производственной необходимостью был снят с производства.)

Декорирование (сублимирование)

С 2-х сторон только в один цвет!!

Предварительное анодирование AL профиля

Размещается через Расчетный отдел АСК. Для партнеров компании: обращайтесь к персональному менеджеру отдела франчайзинга! Для центральных офисов: обращайтесь в расчетный отдел АСК.

Это технологическая (не декоративная) подготовка алюминиевого профиля. Цель - резко улучшить сцепление порошковой краски с металлом, что критично для долговечности конструкций в агрессивных условиях. После обработки профиль подлежит последующей порошковой покраске.

Белый

НЕДОСТУПНО!

Ламинация

НЕДОСТУПНО!

Уплотнители

Уплотнение только черное.

Варианты заполнения

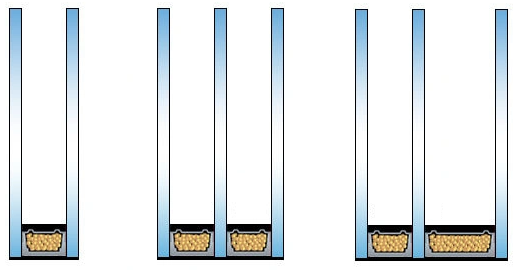

Толщина заполнения от 32мм и 44мм

При выборе формулы стеклопакета ориентируйтесь на раздел Ограничения по стеклопакетам

Доступные опции для стеклопакета

Декоративная накладка на стеклопакет

Private Glass (Lx) (НЕВОЗМОЖНО)

Photen Glass (ВОЗМОЖНО см ниже)
Kaleva Motion (динамическая подсветка) (НЕВОЗМОЖНО)

Индикатор погоды Meteo Glass (MG2) (НЕВОЗМОЖНО)

Важно!

Перед выбором опций ознакомьтесь с описанием. Возможно несовмещение опций друг с другом!

Или опции временно приостановленны!

С 03.03.2025г. возможно применение опции Photen Glass. Максимальное количество створок от 3 до 6 шт. (рассчитывается через CO). Более 6 до 14 через расчетный отдел АСК. Ограничения и правила смотри в разделе: Photen Glass

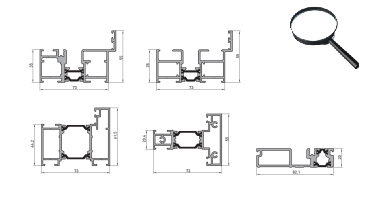

Применяемые профили

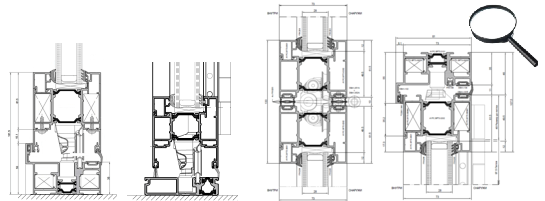

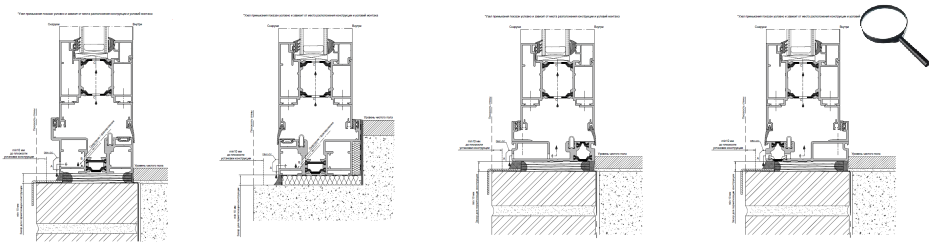

Чертежи узлов

Нижний узел примыкания створки можно выполнить в зависимости от условий эксплуатации:

Важно!

В отапливаемых помещениях и в домах постоянного проживания, необходимо использовать рамный порог (высота 55 мм) и устанавливать отопительную систему в пороговой зоне для повышения комфорта.
В помещениях сезонного проживания, например: кафе, беседки и т.д. так же лучше выбрать рамный порог (высота 55 мм) и рекомендовано установить конвекторы.
Для постоянного использования конструкции в качестве входной группы, стоит использовать низкий порог (высота 20 мм), удобен для создания безбарьерного пространства, но при этом не обеспечивает полную герметичность узла.

Технические данные
Основа системы - профиль Alutech ALT BF73 с повышенной термоизоляцией Alutech ALT BF73 – профильная система для изготовления складных раздвижных портальных конструкций, соответствующих самым жестким требованиям по тепло- и звукоизоляции. Используемый сплав устойчив к коррозии и позволяет изготавливать профили с высокой точностью. В качестве термоизолирующей вставки применяется профиль из полиамида, армированного стекловолокном. Монтажная глубина рамы 73 мм Монтажная глубина створки 73 мм Толщина заполнения 32 / 44 мм Термомост глубиной: 26мм в створке, 20мм в раме и 7 мм в низком пороге. Материал - стеклонаполненный полиамид Приведенное сопротивление теплопередаче R ≤ 0,65 м²*°С/Вт (при использовании низкого порога применяется “фетр”, приведенное сопротивление теплопередаче снижается) Комфорт до 36 дБ Звукоизоляция (ГОСТ 22602.3) Водопроницаемость 9A (EN 12208) Воздухопроницаемость Класс 4 (EN 12207) Безопасность RC2 (СТБ EN 1627)Класс взлом стойкости

Технические данные

Основа системы - профиль Alutech ALT BF73 с повышенной термоизоляцией Alutech ALT BF73 – профильная система для изготовления складных раздвижных портальных конструкций, соответствующих самым жестким требованиям по тепло- и звукоизоляции. Используемый сплав устойчив к коррозии и позволяет изготавливать профили с высокой точностью. В качестве термоизолирующей вставки применяется профиль из полиамида, армированного стекловолокном.

Монтажная глубина рамы 73 мм
Монтажная глубина створки 73 мм
Толщина заполнения 32 / 44 мм
Термомост глубиной: 26мм в створке, 20мм в раме и 7 мм в низком пороге. Материал - стеклонаполненный полиамид
Приведенное сопротивление теплопередаче R ≤ 0,65 м²*°С/Вт (при использовании низкого порога применяется “фетр”, приведенное сопротивление теплопередаче снижается)
Комфорт до 36 дБ Звукоизоляция (ГОСТ 22602.3)
Водопроницаемость 9A (EN 12208)
Воздухопроницаемость Класс 4 (EN 12207)
Безопасность RC2 (СТБ EN 1627)Класс взлом стойкости

Ограничения размеров

Ширина створки: min 300мм - max 1200мм (обращаем внимание: для комфортного прохода необходима активная створка шириной минимум 750 мм.)

Высота створки: min 1900мм - max 3000мм
Минимальная высота конструкции 2020мм
Максимальная ширина конструкции 6400мм
Максимальный вес створки 120 кг с учетом стеклопакета
Возможна установка импоста в створку! Только в горизонтальном положение! Не более одного импоста в створке!
Предельные габариты для расчета в программе ”StartОкна” ограничены: шириной рымы 6400мм и высотой створки 3000мм. Все конструкции нестандартных размеров рассчитываются с привлечением расчетного отдела АСК: Для партнеров компании: обращайтесь к персональному менеджеру отдела франчайзинга! Для центральных офисов: обращайтесь в расчетный отдел АСК.

Типы и виды конструкций

Важнейшим преимуществом складной сдвижной системы Alutech ALT BF73 перед другими порталами «гармошка» (на основе стандартных оконных систем) является возможность изготовления конструкций с открыванием как внутрь, так и наружу.

Максимальное количество створок от 3 – до 6 шт. рассчитываются через StartОкна.
Возможно изготовление изделия с количеством створок до 14 шт. такие изделия размещается через расчетный отдел АСК! Для партнеров компании: обращайтесь к персональному менеджеру отдела франчайзинга! Для центральных офисов: обращайтесь в расчетный отдел АСК.

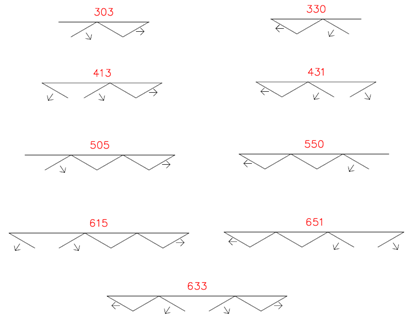

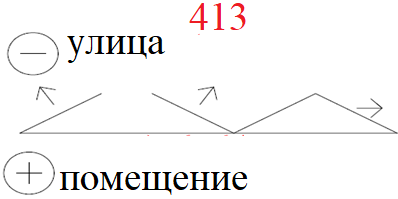

Для удобства пользователя в стандарт программы приняты коды конфигурации с простым способом обозначить необходимое расположение дверей:

Первые цифры указывают на общее количество панелей, то есть 3хх, 4хх, 5хх, 6хх.
Предпоследняя цифра указывает на количество левых панелей, то есть х0х, х1х, х2х … х5х
Последняя цифра указывает количество правых панелей хх0, хх1, хх2, … хх5

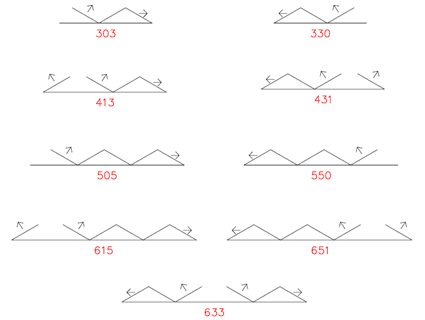

Доступные варианты: 303, 330, 413, 431, 505, 550, 615, 651, 633.
Построение конструкции в StartОкнах всегда – вид изнутри!

Вид изнутри, открывание ВНУТРЬ:	Вид изнутри, открывание НАРУЖУ:

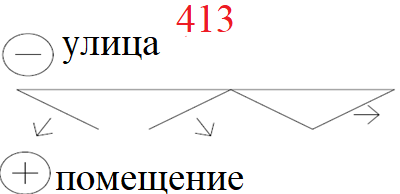

Пример:

Построение конструкции в StartОкнах всегда – вид изнутри!

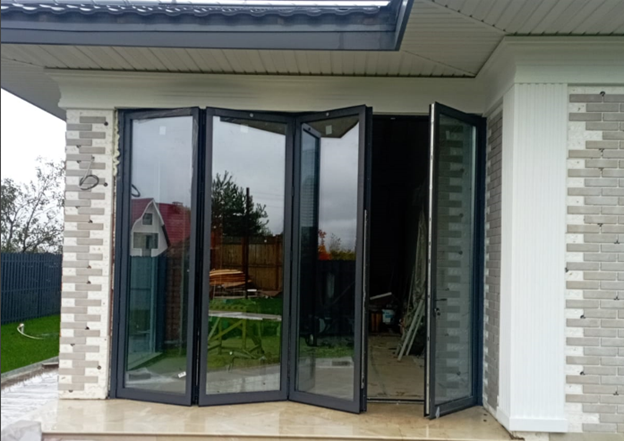

Открывание наружу

(как на фото слева)

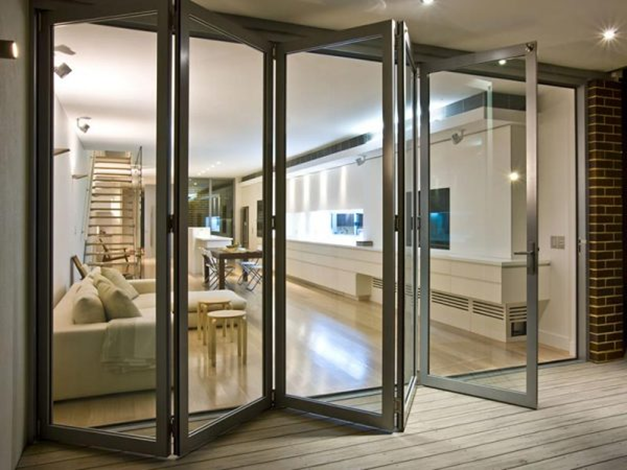

Открывание внутрь

Применяемая внешняя фурнитура

Фурнитура возможна только от поставщика Alutech. Доступна только трех цветов:

БЕЛЫЙ

(RAL 9016)

СЕРЫЙ

(RAL 7016)

ЧЕРНЫЙ

(RAL 9005)

Другие цветовые решения невозможны.

Внимание! Оттенок на экране зависит от настроек цветопередачи; окончательный цвет выбирают по физическому образцу.

Петля со скобой

открывание наружу

(арт.: DBA1-355N)

Петля со скобой

открывание внутрь

(арт.: DBA1-356N)

Петля

изображение отсутствует

В зависимости от высоты створки устанавливается от 4 до 10 шт. Петля со скобой, устанавливается чуть выше середины конструкции. Доступны петли только трех цветов:

Нажимной гарнитур HOPPE Atlanta

Высота ручки всегда находится на уровне 1050 мм от низа створки.

Доступны нажимные гарнитуры только трех цветов:

Шпингалетная рукоятка с цилиндром VIVOSHORT

Доступны рукоятки только трех цветов

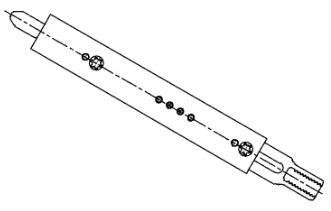

Шпингалет, точка запирания верхняя

(арт.:DBLK-52/KIT)

Шпингалет, точка запирания нижняя

(арт.:MV150514N)

Ответная часть к верхней точке запирания (правая)

(арт.:DBLK-53 RH)

Ответная часть к верхней точке запирания (левая)

(арт.:DBLK-53 LH)

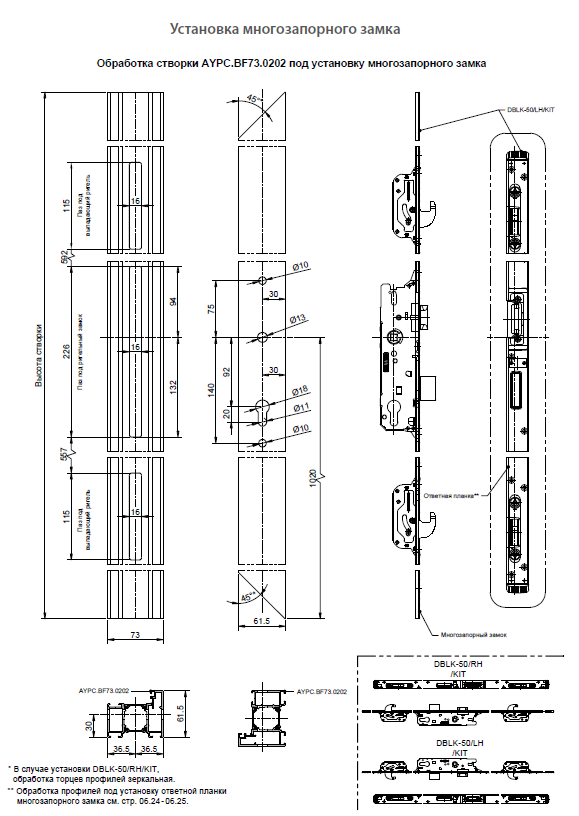

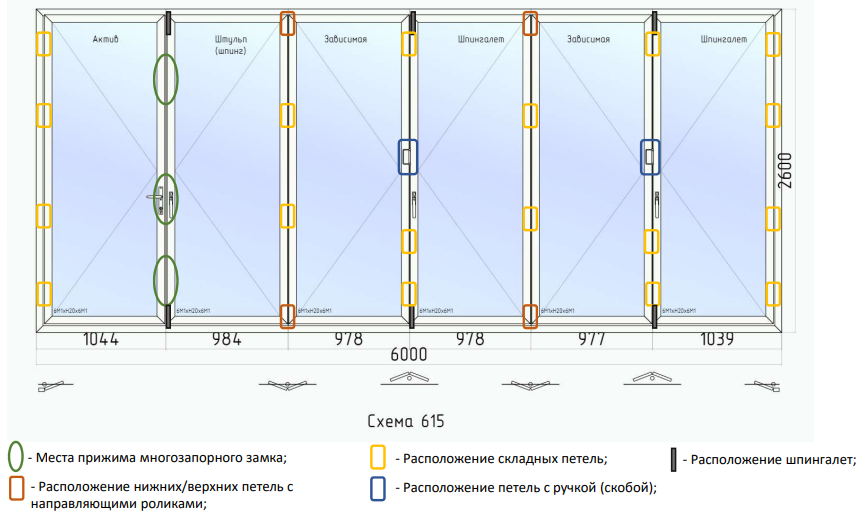

Расположение петель и прижимов многозапорного замка. На примере схемы 615.

Особенности фрезеровки дренажных отверстий

Информация для монтажа

ALT BF73 Руководство по монтажу ALT BF73

Схема сборки на объекте рамы BF73 с помощью монтажного комплекта.

Как запустить заказ в производство

Важно!

С 03.09.2025г. для корректного запуска заказа с гармошкой Alutech ALT BF73, в одном счете должно быть не более одной конструкции (тип схемы не важен). Для корректного расчёта необходимо воспользоваться инструкцией по запуску. Смотрите пример по этой ссылке: Оформление в СтартОкнах.
