Индикатор погоды (Meteo Glass2)

Meteo Glass2 выводит погодную информацию непосредственно на окно. Для подбора и обслуживания устройства доступны состав комплекта, подключения датчиков, порядок снятия створок и способы устранения неисправностей.

Индикатор погоды (Meteo Glass2)

Возможность применения в ПВХ продуктах Kaleva

В окнах ПВХ: Kaleva-Standart ,Kaleva-Vita ,Kaleva-Design , Kaleva-DesignPlus (только в коробку) , Kaleva-Design 82, Kaleva-Design 82 Plus (только в коробку), Kaleva-Deco (только в коробку) ,Kaleva-Titan ,Kaleva-TitanPlus ,Kaleva-Vario ,Combo-Vario Plus ,Combo-Vario

  • Стеклопакет 40мм. Возможные формулы стеклопакета: 4-12-4MG2-16-4  или 6-10-4MG2-16-4
  • По умолчанию используется обычное стекло 4MG2. Возможно использование стекла 4MG2зак
  • Установка индикатора погоды возможна как в глухую часть так и в створку. Только слева и справа.

Важно!

Изготовление возможно строго только с представленными формулами!

Перемена местами рамок и стекол недопустима!

Замена рамок на рамки другой толщины недопустима!

Замена стекол на стекла другой толщины недопустима!

В дверях ПВХ: Не применяется!

Возможность применения в AL продуктах Kaleva

В окнах AL  опция доступна с 14.02.2025г.

Используется стекла 4MG2, 6MG2, 4MG2зак, 6MG2зак. Подробно смотри ниже.

Установка индикатора погоды возможна как в глухую часть так и в створку. Только слева и справа.

Kaleva Aluvet PW возможные формулы стеклопакета:

В створке стеклопакеты только  42 мм:

4-14-4MG2-16-4 (42 мм) ; 6-12-4MG2-16-4  (42 мм) или 6-12-6MG2-12-6 (42 мм)

(на текущий момент в створках выбор закрыт, так как с 30.07.2025г.  в этой системе закрыт выбор c фурнитурой,  связи с прекращением поставок фурнитуры из ЕС)

В раме стеклопакет 32 мм или 42 мм:

4-10-4MG2-10-4 (32 мм) или  6-12-6MG2-12-6 (42 мм)

Kaleva Aluvet HW возможные формулы стеклопакета:

В створке стеклопакеты  только 42 мм:

4-14-4MG2-16-4 (42 мм), 6-12-4MG2-16-4 (42 мм) или 6-12-6MG2-12-6 (42 мм)

(на текущий момент в створках выбор закрыт, так как с 30.07.2025г.  в этой системе закрыт выбор c фурнитурой,  связи с прекращением поставок фурнитуры из ЕС)

В раме стеклопакет 42 мм или 52 мм:

4-14-4MG2-16-4 ; 6-12-4MG2-16-4 ; 6-12-6MG2-12-6 (42 мм) или  8зак-16-6MG2зак-16-6зак (52мм)

Kaleva Aluvet PWM  возможные формулы стеклопакета:

Только в раме стеклопакет 32 мм или 42 мм:

4-10-4MG2-10-4 (32 мм) или  6-12-6MG2-12-6 (42 мм)

(используется только в глухих частях, так как используемый кабель-переход не совместим с Евро-пазом створки)

Kaleva Aluvet HWM возможные формулы стеклопакета::

Только в раме стеклопакет 42 мм или 52 мм:

4-14-4MG2-16-4 ; 6-12-4MG2-16-4 ; 6-12-6MG2-12-6 (42 мм) или  8зак-16-6MG2зак-16-6зак (52мм)

(используется только в глухих частях, так как используемый кабель-переход не совместим с Евро-пазом створки)

Важно!

Изготовление возможно строго только с представленными формулами!

Перемена местами рамок и стекол недопустима!

Замена рамок на рамки другой толщины недопустима!

Замена стекол на стекла другой толщины недопустима!

В дверях AL: Не применяется!

Важно!

В настоящее время существуют ограничения по максимальному количеству изделий в составе одного заказа. См раздел: Максимальное количество изделий в заказе.

Назначение и устройство

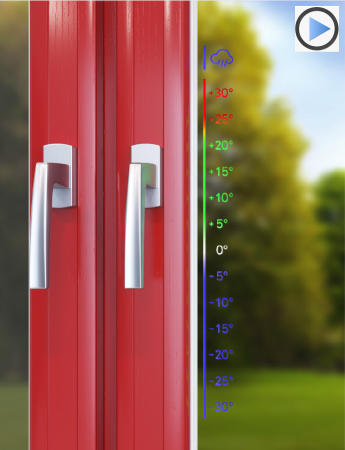

Индикатор погоды MeteoGlass 2– это опция, используемая в оконном блоке, для отображения на стекле уровня температуры воздуха, а также прогноза возможных осадков, получаемого на основе данных о величине атмосферного давления.

Отображение уровня температуры и состояния атмосферного давления на стекле достигается с помощью стеклопакета, на среднее стекло которого нанесено изображение (пескоструйный рисунок нанесен в сторону уличной камеры стеклопакета) и электронной платы со светодиодами, прикрепленной к поверхности створки или рамы напротив торца стекла входящего в состав стеклопакета.

Светодиоды закреплены на печатной плате, с расстоянием между ними соответствующим расстоянию между изображениями на стекле. Светодиоды располагаются на устройстве таким образом, что они образуют прямую линию.

Часть светодиодов(13 шт) на электронной плате соответствует определённому уровню температуры воздуха от -30 до +30 градусов Цельсия, с шагом в 5 градусов, а также один (1шт) отдельный светодиод служит для индикации при возможных осадках, в зависимости от атмосферного давления.

Датчик температуры, располагаются снаружи помещения, т.е. на улице. На производстве не наращивают длину кабеля температурного датчика. См Состав устройства.

Датчик атмосферного давления расположен непосредственно на электронной плате.

Питание производится благодаря адаптеру питания (длина провода 1,5-2м). Монтажная бригада не наращивает кабель адаптера. См Состав устройства.

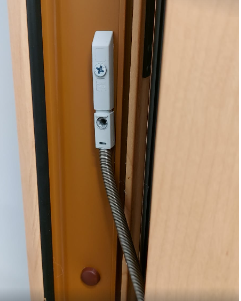

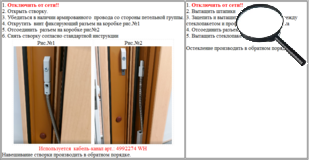

Вывод провода ВСЕГДА только в нижнем углу. В створке всегда со стороны петель и для его вывода используется  кабель-переход. В "глухом" проеме кабель-переход не используется, но необходимо указать (в примечание) сторону выведения провода - правый или левый угол.

Индикатор погоды (Meteo Glass2)

По умолчанию индикаторная шкала устаналивается по центру стеклопакета. Отметка "0" является центром индикаторной шкалы. Индикатор погоды (Meteo Glass2) Если  необходимо сместить опцию, то в примечание к изделию указывается высота установки от нижнего края стеклопакета до "0".

Совместимость с другими опциями:

Аргон - НЕТ

Вклейка стеклопакета в створку - НЕТ

И-стекло – ДА

Внутренняя раскладка с амортизатором – ДА (по согласованию с РКО)

Внутренняя раскладка "Varsavia" – ДА (по согласованию с РКО)

Тонированное стекло – ДА (положение тонированного стекла не средним)

Многофункциональное стекло – ДА

Спейсер бронза – ДА

Теплорамка – ДА

Ограничения размеров стеклопакета
  • Минимальная ширина = 300мм (ограничивается возможностями производства)
  • Минимальная высота   = 730 мм.
  • Если рисунок шкалы индикатора погоды расположен на стороне петель со скрытолежащей фурнитурой, то минимальная высота СП =900 мм. (рисунок расположен по высоте по-центру)
  • Минимальная высота установки индикатора погоды от нижнего края стекла до значения на шкале "0" градусов - 365мм.
  • Если рисунок шкалы индикатора расположен на стороне петель со скрытолежащей фурнитурой, то его минимальная высота установки от нижнего края стекла до значения на шкале "0" градусов - 450мм.
  • Минимальная высота установки индикатора погоды от верхнего края стекла до значения на шкале "0" градусов - 365мм для всех случаев.
  • Максимальный размер стеклопакета с сохранением гарантийных обязательств - 3500х1500мм (до 02.09.2024г. было 2100х1000)
  • См общие ограничения по стеклопакетам. Формула и размер стеклопакета должны попадать в таблицу по слипаемости.

Установка иным, не описанным выше способом или в другие, не описанные выше продукты, возможна строго по индивидуальному запросу.

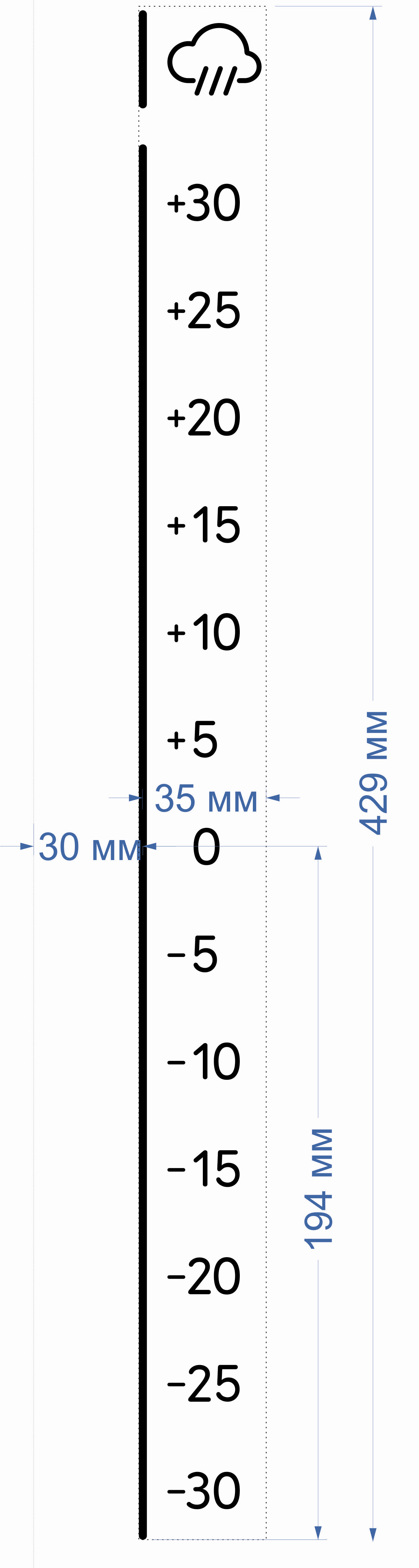

Шкала индикатора погоды:

От края стекла до рисунка - 30мм.

Габариты рисунка: 35 х 429мм

Индикатор погоды (Meteo Glass2)

Демонстарция атмосферного давления

Для отображения состояния атмосферного давления, используется отдельный светодиод синего цвета, расположенный в верхней части шкалы индикатора погоды и соответствующий изображению на стекле в виде пиктограммы «тучи», используемой для предупреждения клиента о возможных осадках. Для наглядности светодиод работает в 3х состояниях, зависящих от атмосферного давления:

  • Моргающий синий светодиод - «Большая вероятность осадков» давление ниже 737 мм рт. ст
  • Горящий синий светодиод - «Вероятны осадки» давление в диапазоне от 737 до 742 мм рт. столба
  • Синий светодиод не горит – «Осадки маловероятны» атмосферное давление выше 742 мм. рт.ст

Пример: Если величина атмосферного давления равна 733 мм.рт.столба, то верхний синий светодиод будет моргать, тем самым оповещая клиента о большой вероятности осадков.

Демонстарция уровня температуры

Значение светодиода

Диапазон срабатывания

Цвет светодиода

Демонстрация уровня температуры уличного воздуха, производится по аналогии с обычным спиртовым термометром.

Диапазон индикации температуры подобран с шагом 5 градусов Цельсия и входит в диапазон от «-30» до «+30» градусов Цельсия. Для наглядности используются цветные светодиоды. Распределение между срабатыванием соответствующих температуре светодиодов происходит по  алгоритму (см таблицу слева)

Пример:  При температуре уличного воздуха +22,8 градусов Цельсия, на плате горят светодиоды в диапазоне от -30 градусов до +20 градусов, образуя тем самым температурный уровень индикации (линейный режим). При повышении или понижении температуры на 5 градусов, количество горящих светодиодов увеличивается или уменьшается соответственно.

-30

=< -28

Синий

-25

=< -23, > -28

Синий

-20

=< -18, > -23

Синий

-15

=< -13, > -18

Синий

-10

=< -8, > -13

Синий

-5

=< -3, > -8

Синий

0

=> -2, <3

Белый

5

=> 3, <8

Зеленый

10

=> 8, <13

Зеленый

15

=> 13, <18

Зеленый

20

=> 18, <23

Зеленый

25

=> 23, <28

Красный

30

=> 28

Красный

Режимы работы индикатора погоды

Предусмотрено 3 режима работы индикатора погоды:

1. Режим включения.

При включении устройства в электрическую сеть или кнопкой включения, в зависимости от  текущего вида отображения температуры, происходит следующая индикация светодиодов:
 - при точечном виде последовательно, начиная с самой минимальной температуры (-30) градусов, загорается и гаснет каждый последующий светодиод в сторону увеличения температуры до текущего актуального значения, после чего происходит переход в рабочий режим.
  - в линейном режиме последовательно, начиная с самой минимальной температуры (-30) градусов, загорается и НЕ гаснет каждый последующий светодиод в сторону увеличения температуры до текущего актуального значения, после чего происходит переход в рабочий режим.

В обоих случаях отображается состояние атмосферного давления, согласно заданного алгоритма индикации.

2. Рабочий режим.
Предусмотрено 2 вида отображения температуры в рабочем режиме:
 - Точечный. Для демонстрации используется один светодиод, который соответствует актуальной температуре.
- Линейный. Для демонстрации определенного уровня температуры применяется ряд светодиодов от самой минимальной температуры до актуального значения.
Переключение между видами отображения осуществляется путем нажатия и удержания в течение 5 секунд кнопки включения/выключения устройства.

Отображение состояния атмосферного давления происходит одинаково, с помощью одного светодиода, как в Точечном, так и Линейном режиме, согласно алгоритма. При однократном коротком нажатии на кнопку включения/выключения, будет отображаться только предупреждение о возможных осадках. При следующем нажатии кнопки «Включение» индикатор будет отключен.

3. Сервисный режим.
Для включения сервисного режима, необходимо удерживать кнопку включения/выключения индикатора погоды в течение 10 секунд. В сервисном режиме горят все светодиоды индикатора погоды одновременно. После нажатия на кнопку включения/выключения температуры  происходит выход из сервисного в рабочий режим

Bluetooth модуль (дополнительнся опция)

Дополнительной возможностью опции MeteoGlass 2 является возможность получать точные данные о температуре и давлении на экране смартфона* и управлять устройством с помощью приложения.  Данная возможность реализована путем дополнительной установки Bluetooth модуля вместе с платой индикатора при сборке на производстве.

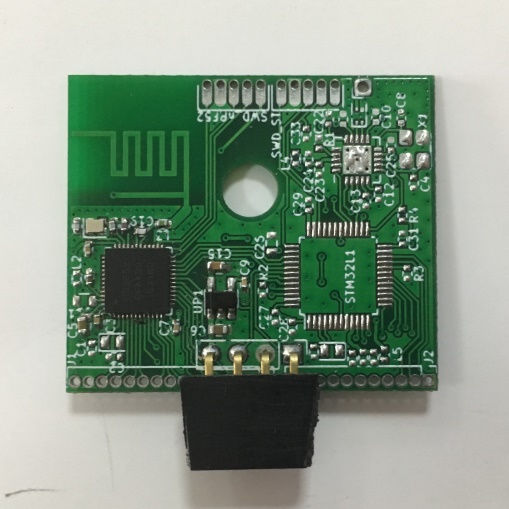

Внешний вид модуля

Индикатор погоды (Meteo Glass2)

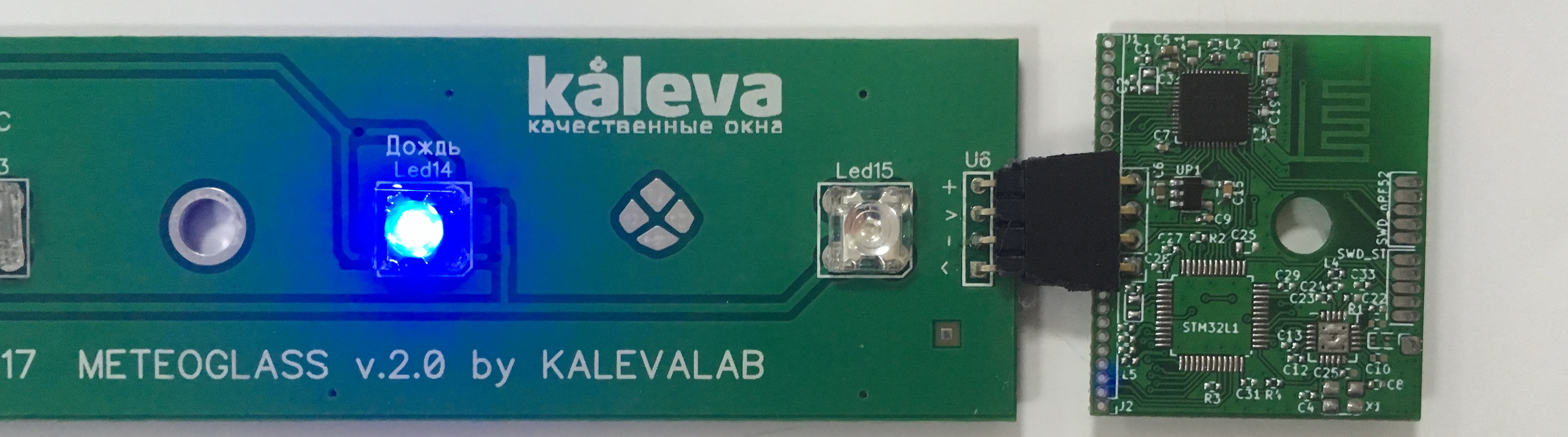

Подключение модуля Bluetooth к плате MeteoGlass 2.

Индикатор погоды (Meteo Glass2)

Смартфон  должен поддерживать технологию Bluetooth Low Energy (BLE).

Данная технология доступна начиная с Android версии 4.4. С помощью приложения для смартфона возможно управлять устройством MeteoGlass, включая и отключая его, менять режимы индикации (точечный/линейный) и просматривать точную информацию о значении температуры и атмосферного давления за окном, включая информацию о возможных осадках.

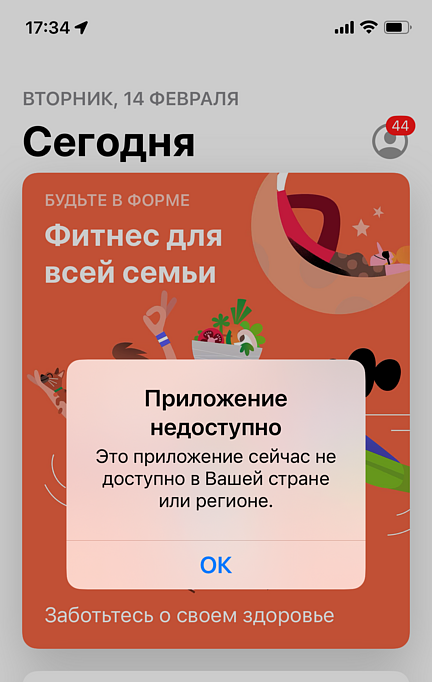

C 15.02.2023г.  из магазина App Store удалено приложение для устройств с операционной системой IOS.  Так же  удалено из магазина Google Play для устройств Android. Индикатор погоды (Meteo Glass2).

На сегодняшний день приложение работает только для устройств на платформе Android начиная с версии 4.4. Доступно для скачивания только из справочника:

Индикатор погоды (Meteo Glass2)

Индикатор погоды (Meteo Glass2)

Приложение для подключение модуля Bluetooth

(Пароль для подключения к устройству: 123456)

Особенности монтажа

Рекомендуем ознакомиться с:

Как запустить заказ в производство
  • Воспользоваться примером Оформление в СтартОкнах
