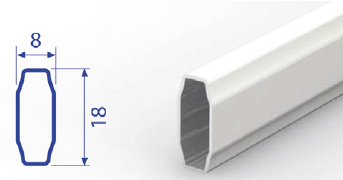

Внутренняя раскладка Varsavia (фрезерованная)

Изготовление стеклопакета с внутренней раскладкой. Устанавливается внутри камеры стеклопакета.

Соединение раскладки внутри стеклопакета выполняется на внутренних соединителях с фрезеровкой соединяемых элементов.

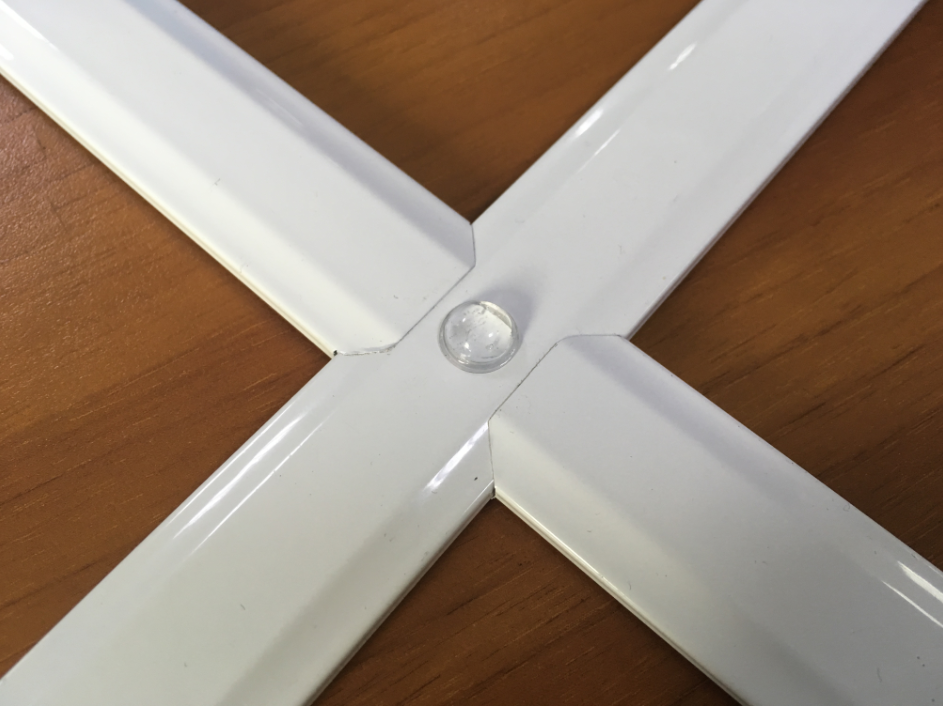

В соединение между собой раскладка собирается без накладных крестовых и других любых накладок. Соединение вертикальных и горизонтальных элементов обеспечивается механическим скрытым соединением с фрезеровкой торцевого окончания одной из сторон профиля.

• Белая раскладка

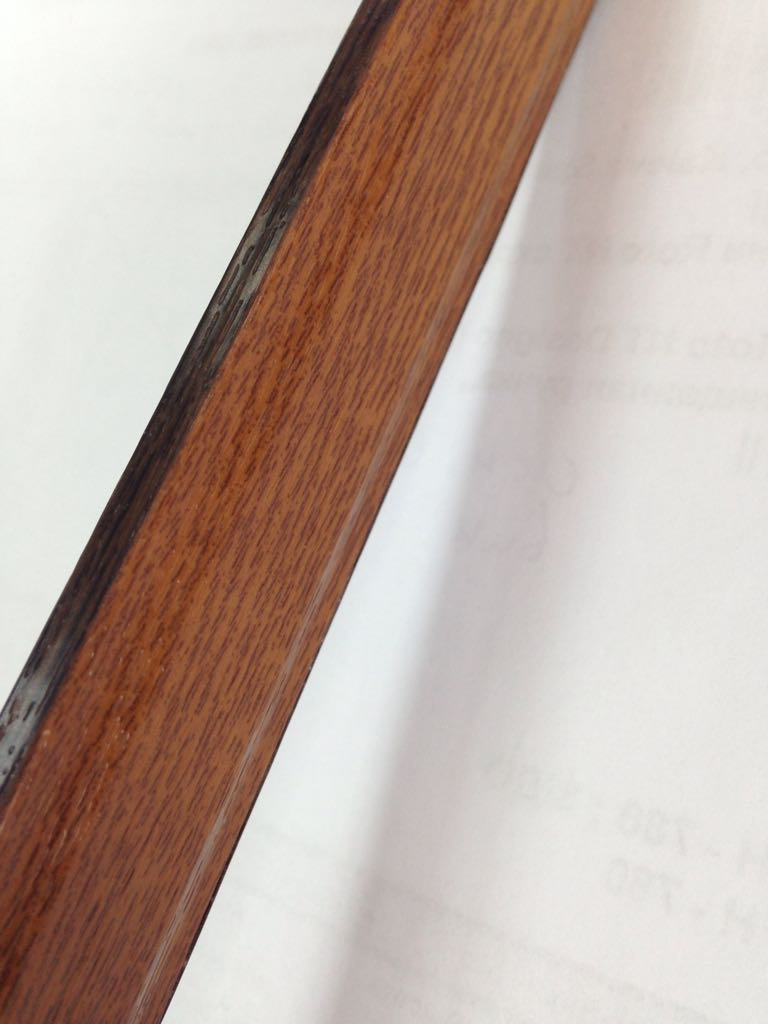

• Ламинация. Декоративный профиль VARSAVIA ламинируется пленками ПВХ. Пленка ПВХ наносится периметральным окутыванием за два подхода каждой стороны всей площади поверхности декоративного профиля с «П-образным» нахлестом.
• Покраска. Декоративный профиль VARSAVIA окрашивается методом нанесения порошковой краски с дальнейшей термальной обработкой. Порошковая краска наносится периметральным окутыванием по всей площади на уже окрашенную поверхность декоративного профиля белого цвета. Профиль в не окрашенном исполнении не поставляется. Внимание! Максимальная длина покрашеной заготовки раскладки 1800мм. Учитывайте это при проектирование!

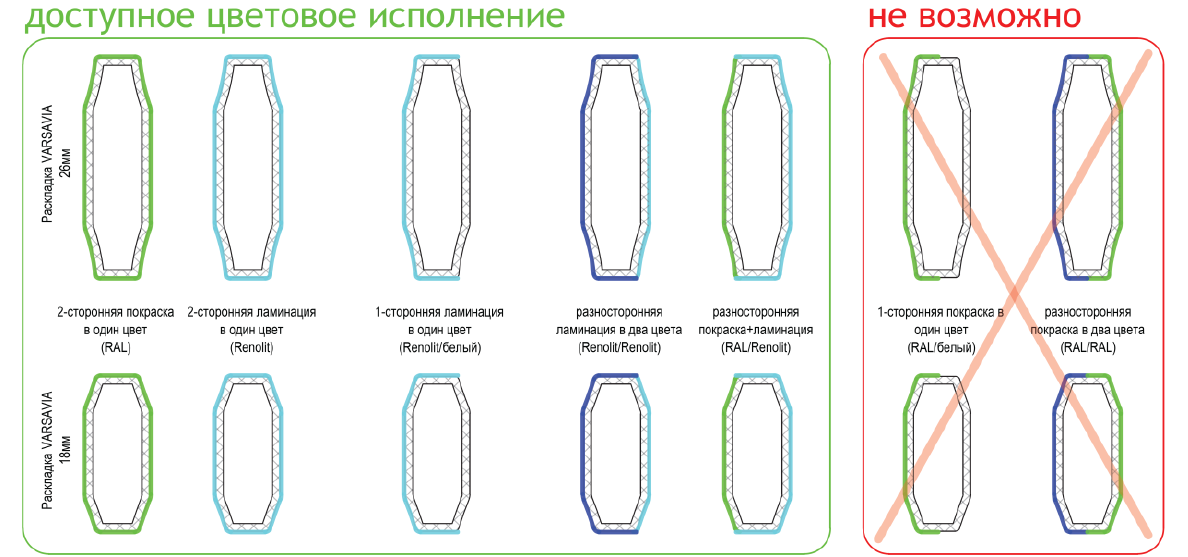

Возможные сочетания:

Белая, белый+ламинат, ламинат+ламинат

Покраска по RAL только с 2-х сторон в один цвет, Ламинат + RAL(торец раскладки ламинированный)

Возможно ламинировать раскладку в разные цвета. По умолчанию цвет торца будет такой же как и цвет раскладки изнутри.

С 27.09.2021 г.  не допускается установка раскладки в камеру, где одно из стекол имеет низкоэмисионное покрытие или стоит мультифункциональное стекло. Это связано с тем, что в процессе производства, транспортировки и эксплуатации возможны механические повреждения и окисление этого покрытия. Использование раскладки в камере с энергосберегающими стеклами будет приниматься строго без гарантии.

Установка декоративной раскладки в камеру с солнцезащитным стеклом (LP HD)- изготавливается c гарантией (согласно   регламента Фототех от 08.10.2026 г. пункт 5.18)

Если необходим двухкамерный стеклопакет с энергосберегающим стеклом, то рекомендуем следующие  формулы стеклопакетов:

4-14(Раскладка)-4-14-4И

4LHSolar-14-4-14(Раскладка)-4

4-16(Раскладка)-4-12-4И

4LHSolar-12-4-16(Раскладка)-4

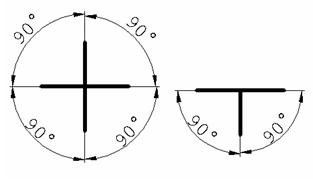

Стандартыне виды соединения раскладки

Примечание

Varsavia 18

Varsavia 26

Исполнение

Минимальное расстояние от дистанционной рамки до раскладки при угле соединения 90°

80 мм

100 мм

Максимальное расстояние от дистанционной рамки до раскладки при угле соединения 90°

1000мм

1000мм

Минимальное расстояние между осями раскладки

100 мм

140мм

Максимальное расстояние между осями раскладки

1000мм

1000мм

Минимальное расстояние от наклонной дистанционной

рамки до оси раскладки при угле соединения 90°

100 мм

100 мм

Минимальное расстояние от раскладки до места крепления

к дистанционной рамке при угле соединения 90°

100 мм

100 мм

Соединение шпроса в угол дистанционной рамки

нет

нет

Соединение раскладки с дистанционной рамкой внахлест

20мм

20мм

Y-образное соединение на прямых шпросах

нет

нет

Соединение шпросов в угол без поддержки

нет

нет

Соединение раскладки с дистанционной рамкой под углом

Х min∠40°

Х min∠40°

Соединение раскладки под углом

Х≥45

Х≥45

Возможность установки  в угол

Х≥90

Х≥90

Макс. длина «свободной» части раскладки (от края стеклопакета до первого соединения или между соединениями)1000мм

При нарушеение условия - будут приниматься строго без гарантии.  Все остальные виды соединений – по согласованию с РКО

Оборудование не позволяет фрезеровать радиусные элементы.

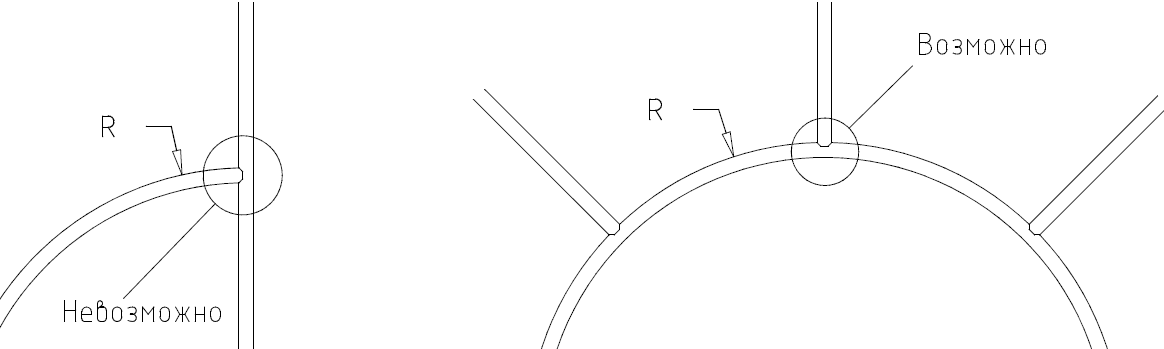

Невозможно пристыковать арочный элемент к прямому. Но к арочному элементу можно пристыковать прямой. Пример:

Макс. длина «свободной» части раскладки (от края стеклопакета до первого соединения или между соединениями) 1000мм

При нарушеение условия - будут приниматься строго без гарантии.  Все остальные виды соединений – по согласованию с РКО

Примечание

Varsavia 18

Varsavia 26

Исполнение

Минимальное расстояние от дистанционной рамки до раскладки при угле соединения 90°

да

да

Соединение шпроса с арочной частью раскладки

Радиус шпроса

Радиус окрашенного шпроса

Радиус ламинированного шпроса

Устанавливается в разные камеры.

Возможна установка в одну (внешнюю) камеру, при этом будет не плотное прилегание лучей с арочной раскладкой

 от 400 мм

от 400 мм

от 400 мм

Устанавливается в разные камеры.

Возможна установка в одну

(внешнюю) камеру, при этом будет не плотное прилегание лучей с арочной раскладкой

от 350 мм

от 350 мм

от 400 мм

Соединение лучей в арочном

пакете

Радиус шпроса

Радиус окрашенного шпроса

Радиус ламинированного шпроса

ДА

от 300 мм

от 350 мм

от 350 мм

ДА

от 350 мм

от 350 мм

от 400 мм

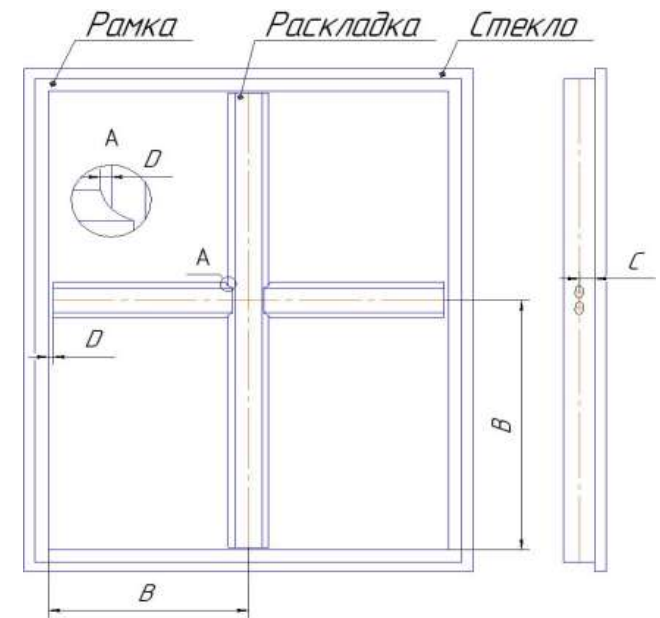

1. Зазор «D» между элементами раскладки в местах соединений не должен превышать 1 мм. В процессе эксплуатации под действием механических нагрузок и тепловых деформаций, зазоры могут увеличиваться.

2. Предельно допустимое отклонение точек закрепления декоративной раскладки на рамке и точек пересечений ± 1.5 мм от номинальных размеров «В», указанных в чертежах, при этом размер отклонения считается не от края стекла, а от внутренней плоскости дистанционной рамки. Для сложных рисунков или стеклопакетов сложной формы (арки, трапеции, треугольники, круги и т.д.) этот показатель может быть увеличен до ±3мм.

3. Отклонение крепления декоративной раскладки относительно центральной оси не должно превышать 1 мм, размер «С».

4. Стекло имеет свойство прогибаться в процессе эксплуатации (линзообразование стеклопакетов) в результате действия ветровых нагрузок, изменения температуры, изменения атмосферного давления. Декоративная раскладка, которая прикасается к стеклу (особенно хорошо заметно на белом профиле), в местах соприкосновения со стеклом может создавать эффект серых полос. Обращаем внимание на то, что со временем, в зависимости от условий эксплуатации, не исключена возможность отклеивания амортизаторов и изменение их цвета (легкое пожелтение). Гарантийным случаем не является.

5. В процессе эксплуатации под воздействием на стеклопакет различных тепловых, механических и вибрационных нагрузок, может происходить деформация, изменение геометрии декоративного профиля и «разбалтывание» межэлементных соединений.

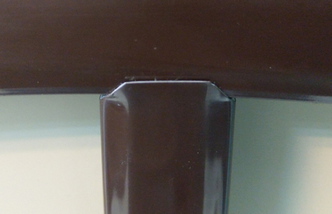

6. Торцы раскладки в местах соединения не закрашиваются. Не является дефектом.

Важно!

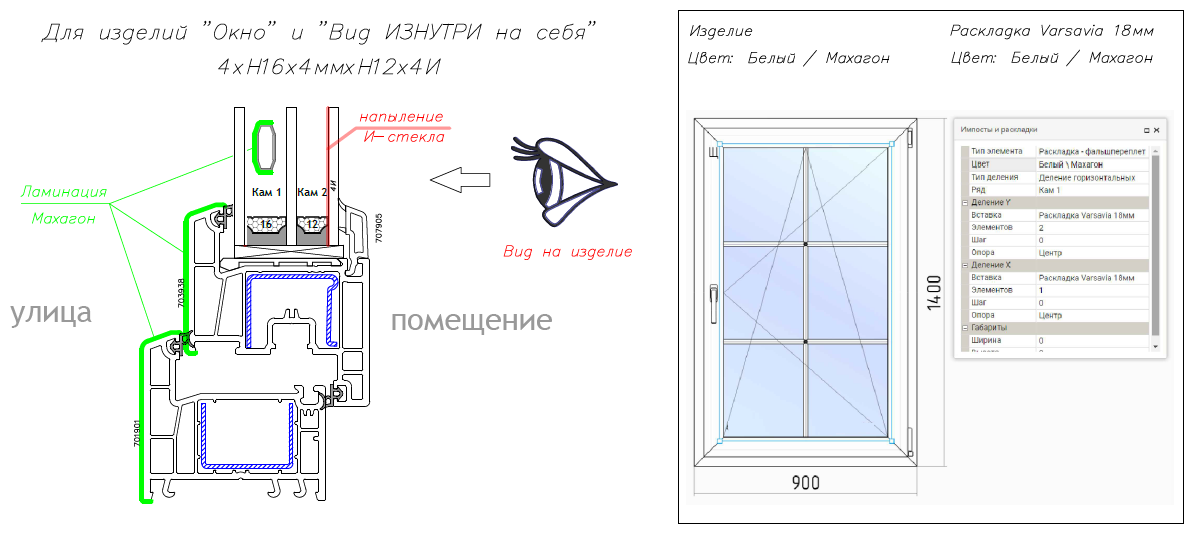

• С 12.12.2022г внесены изменения в порядок расположения формулы стеклопакетов. Положение стекол и рамок читается от внешнего стекла к внутреннему, т.е. первым стеклом в формуле стеклопакета указывается внешнее стекло (стекло со стороны улицы), а последнее стекло в формуле является внутреннее (со стороны помещения).

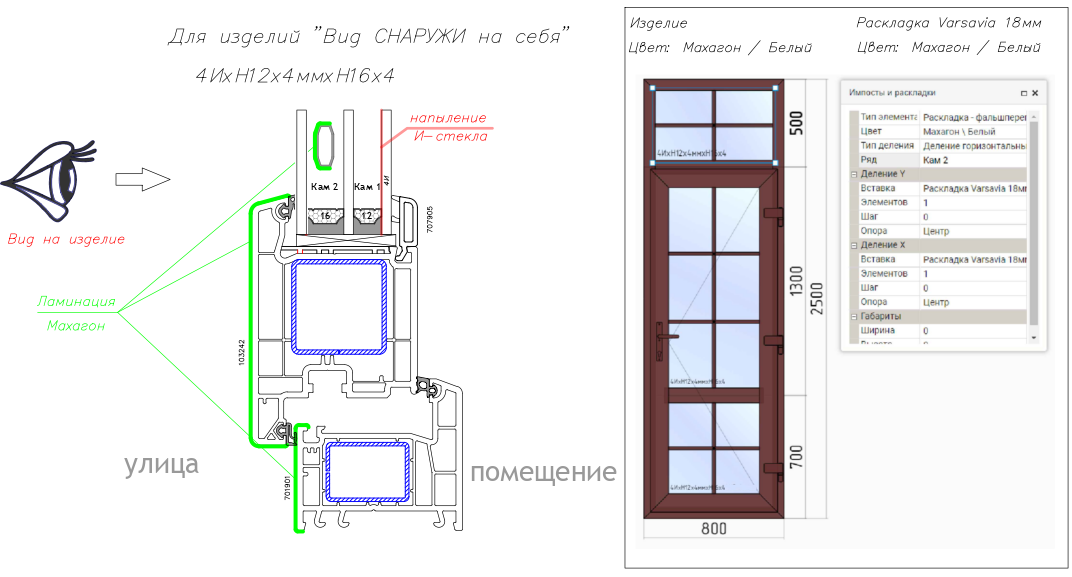

• В случаях проектирования изделий ПВХ «Вид СНАРУЖИ на себя» порядок расположения стекол и дистанционных рамок переворачивается. Т.е. первым выбирается стекло со стороны помещения, а последним – со стороны улицы.
• Порядок назначения цвета для изделий и раскладок внутри стеклопакета, а также фальш-переплета - остаётся неизменным (без изменений). Зеркалить, переворачивать, крутить цвет у раскладки, фальш-переплета и изделий, по причине перехода на новую формулу стеклопакета - НЕ НУЖНО!
• Напоминаем: с 27.09.2021 г.  не допускается установка раскладки в камеру, где одно из стекол имеет низкоэмисионное покрытие или стоит мультифункциональное стекло. Это связано с тем, что в процессе производства, транспортировки и эксплуатации возможны механические повреждения и окисление этого покрытия. Использование раскладки в камере с энергосберегающими стеклами будет приниматься строго без гарантии.

Выбор камеры для установки раскладки пользователем выбирается в программе «StartОкна» через меню «Импосты и раскладки». При наличии в стеклопакете более одной камеры заполнения - необходимо указывать порядковый номер камеры. Поэтому при оформление расклакди обращайте внимание на выбор камеры, в которую забиваете раскладку! ВАЖНО! Указывать через примечания камеру для раскладки – не требуется.

Этикетка таких стеклопакетов располагается на внутреннем стекле.

Обращаем внимание: в изделие присутствует верхняя глухая часть, формула стеклопакета так же проектируется относительно вида на изделие. Таким образом все три стеклопакета имеют одну и туже формулу. См ниже эскиз. Этикетка таких стеклопакетов располагается на внешнем (уличном) стекле.

Воспользуйтесь  примером  Оформление в СтартОкнах
