Внутренняя раскладка с амортизатором 8мм

Важно!

• С 12.12.2022г внесены изменения в порядок расположения формулы стеклопакетов. Положение стекол и рамок читается от внешнего стекла к внутреннему, т.е. первым стеклом в формуле стеклопакета указывается внешнее стекло (стекло со стороны улицы), а последнее стекло в формуле является внутреннее (со стороны помещения).
• В случаях проектирования изделий ПВХ «Вид СНАРУЖИ на себя» порядок расположения стекол и дистанционных рамок переворачивается. Т.е. первым выбирается стекло со стороны помещения, а последним – со стороны улицы.

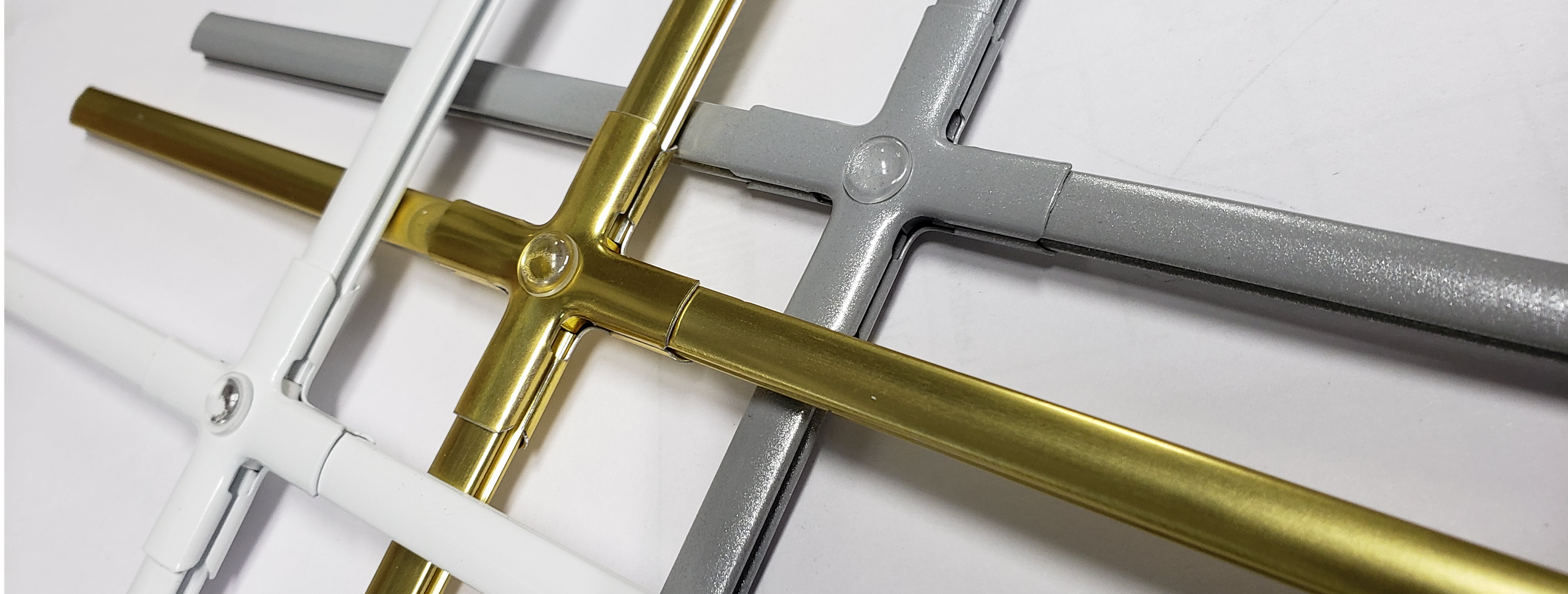

Изготовление стеклопакета с внутренней раскладкой. Устанавливается внутри камеры стеклопакета.

Ширина раскладки  8мм. Толщина 6мм. Раскладка изготавливается с амортизаторами.

Для предотвращения вибрации раскладки используются амортизаторы, устанавливаются в в местах соединения профиля раскладки и и при размере свободной части более 700 мм(шаг установки амортизаторов не должен превышать 700 мм; в арках с «лучами» - посередине луча независимо от длины луча).

Раскладку  можно устанавливать в камеру не менее 14мм.

С 27.09.2021 г.  не допускается установка раскладки в камеру, где одно из стекол имеет низкоэмисионное покрытие или стоит мультифункциональное стекло. Это связано с тем, что в процессе производства, транспортировки и эксплуатации возможны механические повреждения и окисление этого покрытия. Использование раскладки в камере с энергосберегающими стеклами будет приниматься строго без гарантии.

Установка декоративной раскладки в камеру с солнцезащитным стеклом (LP HD)- изготавливается c гарантией (согласно   регламента Фототех от 08.10.2026 г. пункт 5.18)

Если необходим двухкамерный стеклопакет с энергосберегающим стеклом, то рекомендуем следующие  формулы стеклопакетов:

4-14(Раскладка)-4-14-4И

4LHSolar-14-4-14(Раскладка)-4

4-16(Раскладка)-4-12-4И

4LHSolar-12-4-16(Раскладка)-4

Возможность применения:

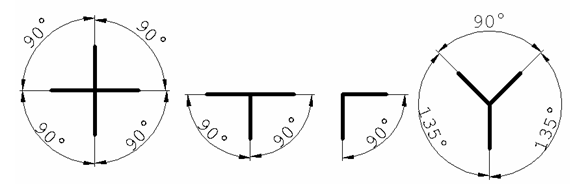

Стандартные виды соединения раскладки

Обращаем внимание на то, что отменяется возможность установки внутренней раскладки  в камеру стеклопакета менее 14мм, т.к. такие стеклопакеты не соответствуют требованиям ГОСТ 24866-99 и являются причиной возникновения рекламаций.

Примечание

8мм раскладка

Исполнение

Минимальное расстояние от дистанционной рамки до раскладки при угле соединения 90°

50 мм

Максимальное расстояние от дистанционной рамки до раскладки при угле соединения 90°

600 мм

Минимальное расстояние между осями раскладки

70 мм (без гарантии)

100 мм (по гарантии)

Максимальное расстояние между осями раскладки

600 мм (по гарантии)

1000 мм (без гарантии)

Минимальное расстояние от наклонной дистанционной

рамки до оси раскладки при угле соединения 90°

50 мм

Минимальное расстояние от раскладки до места крепления

к дистанционной рамке при угле соединения 90°

50 мм

Соединение шпроса в угол дистанционной рамки

нет

Соединение раскладки с дистанционной рамкой внахлест

20мм

Y-образное соединение на прямых шпросах

Да

Х1 угол 90°

Х2=Х3 угол 135°

Соединение шпросов (ромб с лучами)

Да

Х1=Х2 угол 90°

Соединение шпросов в угол без поддержки

ДА

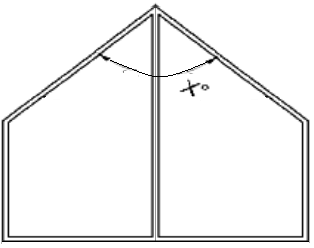

Соединение раскладки с дистанционной рамкой под углом

Х min∠25°

Соединение раскладки под углом

Нет

Возможность установки  в угол

Х≥50

Минимальное расстояние от дистанционной рамки до раскладки при угле соединения 90°

Да

Соединение шпроса с арочной частью раскладки

Радиус шпроса

Устанавливается в разные камеры. Возможна

установка в одну (внешнюю)

камеру, при этом будет

погрешность в кривизне

 от 300 мм

Соединение лучей в арочном

пакете

Радиус шпроса

ДА

от 300 мм

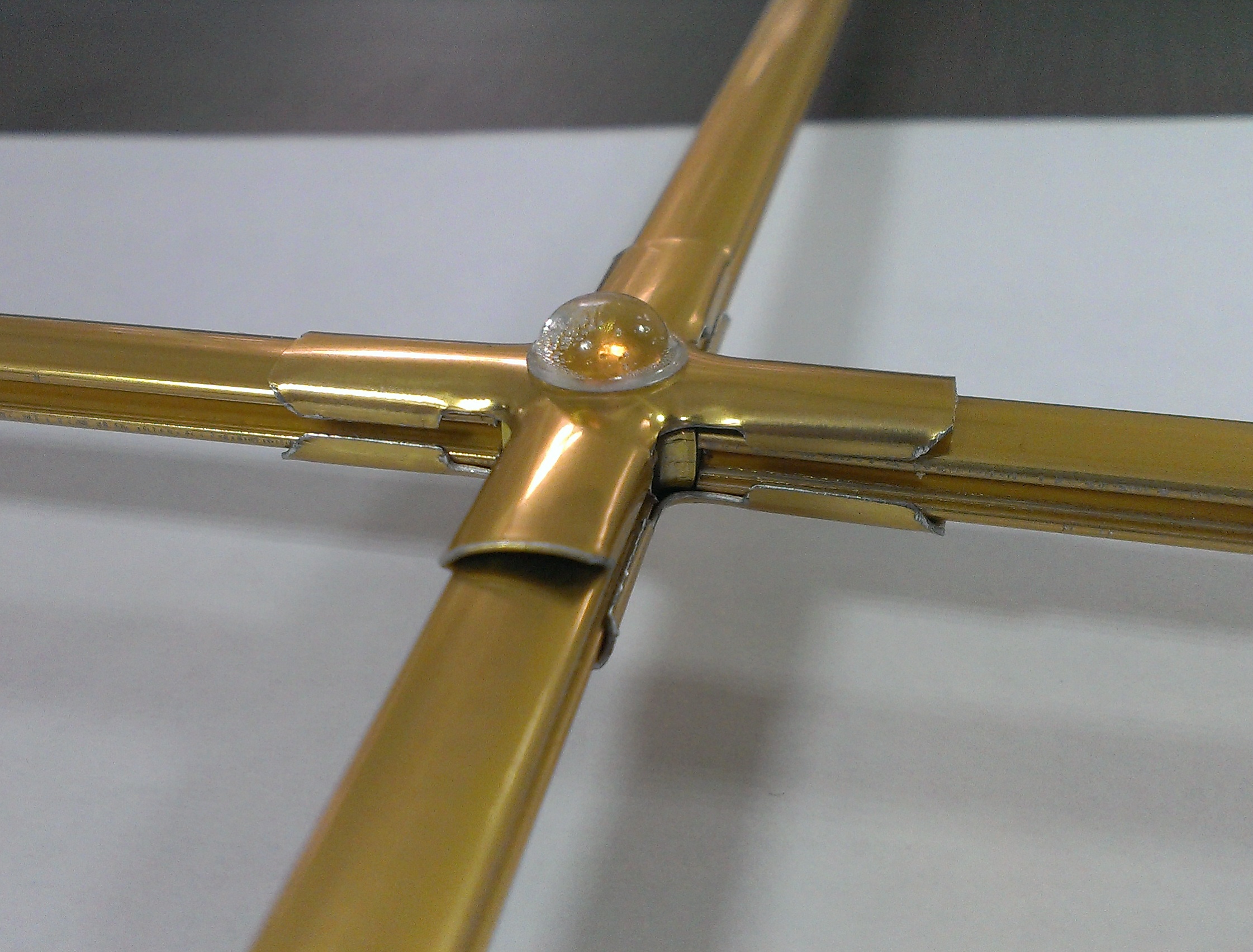

Доводим до Вашего сведения, что при изготовлении стеклопакетов с внутренней раскладкой толщиной 8мм возможно неплотное прилегание внешней накладки на крестовое соединение, которая несёт декоративную функцию и на качество соединения не влияет..

Просим доводить данную информацию до клиента при заключении договора.

Важно!

• С 12.12.2022г внесены изменения в порядок расположения формулы стеклопакетов. Положение стекол и рамок читается от внешнего стекла к внутреннему, т.е. первым стеклом в формуле стеклопакета указывается внешнее стекло (стекло со стороны улицы), а последнее стекло в формуле является внутреннее (со стороны помещения).
• В случаях проектирования изделий ПВХ «Вид СНАРУЖИ на себя» порядок расположения стекол и дистанционных рамок переворачивается. Т.е. первым выбирается стекло со стороны помещения, а последним – со стороны улицы.

Выбор камеры для установки раскладки пользователем выбирается в программе «StartОкна» через меню «Импосты и раскладки». При наличии в стеклопакете более одной камеры заполнения - необходимо указывать порядковый номер камеры. Поэтому при оформление расклакди обращайте внимание на выбор камеры, в которую забиваете раскладку! ВАЖНО! Указывать через примечания камеру для раскладки – не требуется.

Этикетка таких стеклопакетов располагается на внутреннем стекле.

Этикетка таких стеклопакетов располагается на внешнем (уличном) стекле.

С 27.09.2021 г.  не допускается установка раскладки в камеру, где одно из стекол имеет низкоэмисионное покрытие или стоит мультифункциональное стекло. Это связано с тем, что в процессе производства, транспортировки и эксплуатации возможны механические повреждения и окисление этого покрытия. Использование раскладки в камере с энергосберегающими стеклами будет приниматься строго без гарантии.

Воспользуйтесь  примером Оформление в СтартОкнах
