Применяемые профили Alutech ALT BF73

Применяемые профили Alutech ALT BF73. Материал раздела «Alutech ALT BF73» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

Профиль рамы верхний арт.: AYPC.BF73.0101	Профиль рамы боковой арт.: AYPC.BF73.0102
Используется термомост глубиной 20мм.	Используется термомост глубиной 20мм.
Профиль створки арт.: AYPC.BF73.0202	Профиль импоста арт.: AYPC.BF73.0301
Используется термомост глубиной 26мм.	Устанавливается только в горизонтальном положение! Возможно применение не более одного импоста в створке! Используется термомост глубиной 30мм.
Профиль низкого порога арт.: AYPC.BF73.0103	Профиль рамы низкий арт.: AYPC.BF73.0101
Применяется для постоянного использования конструкции в качестве входной группы, удобен для создания безбарьерного пространства, но при этом не обеспечивает полную герметичность узла. Используется термомост глубиной 7мм.	Применяется при использовании конструкции в качестве “Панорамного окна”. В отапливаемых помещениях и в домах постоянного проживания, необходимо устанавливать совместно с отопительной системой в пороговой зоне для повышения комфорта. В помещениях сезонного проживания, например: кафе, беседки и т.д. Рекомендовано установить конвекторы. Используется термомост глубиной 20мм.

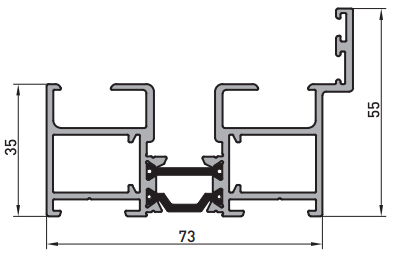

Профиль рамы верхний

арт.: AYPC.BF73.0101

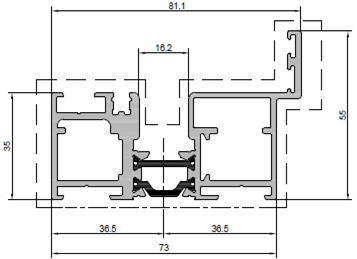

Профиль рамы боковой

арт.: AYPC.BF73.0102

Используется термомост глубиной 20мм.

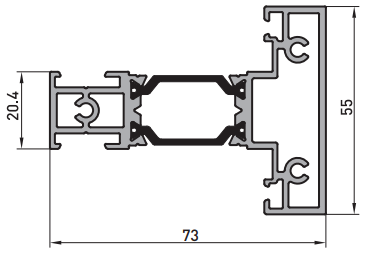

Профиль створки

арт.: AYPC.BF73.0202

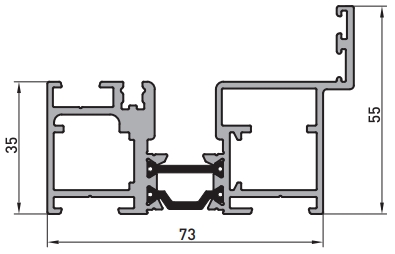

Профиль импоста

арт.: AYPC.BF73.0301

Используется термомост глубиной 26мм.

Устанавливается только в горизонтальном положение!

Возможно применение не более одного импоста в створке!

Используется термомост глубиной 30мм.

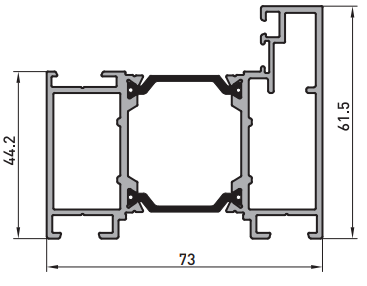

Профиль низкого порога

арт.: AYPC.BF73.0103

Профиль рамы низкий

арт.: AYPC.BF73.0101

Применяется для постоянного использования конструкции в качестве входной группы, удобен для создания безбарьерного пространства, но при этом не обеспечивает полную герметичность узла.

Используется термомост глубиной 7мм.

Применяется при использовании конструкции в качестве “Панорамного окна”.

В отапливаемых помещениях и в домах постоянного проживания, необходимо устанавливать совместно с отопительной системой в пороговой зоне для повышения комфорта.
В помещениях сезонного проживания, например: кафе, беседки и т.д. Рекомендовано установить конвекторы.

Используется термомост глубиной 20мм.
