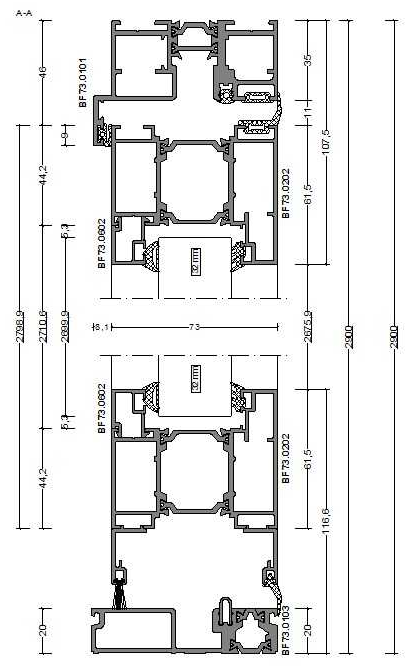

Чертежи узлов Alutech ALT BF73

Чертежи узлов Alutech ALT BF73. Материал раздела «Alutech ALT BF73» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

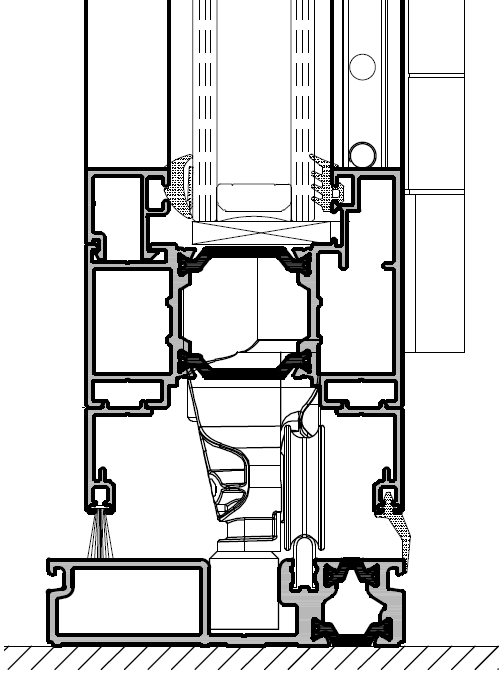

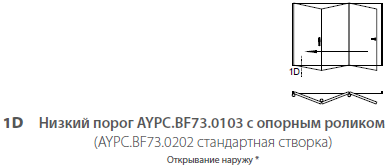

Нижние сечение с низким порогом

Применяется для постоянного использования конструкции в качестве входной группы, удобен для создания безбарьерного пространства, но при этом не обеспечивает полную герметичность узла.

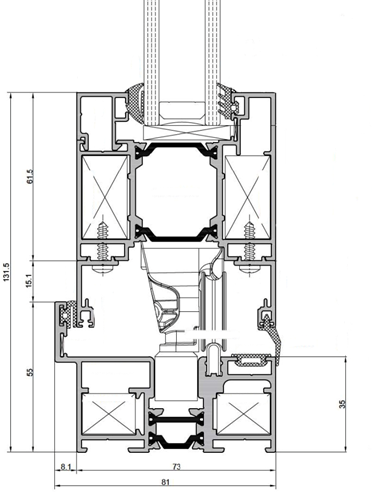

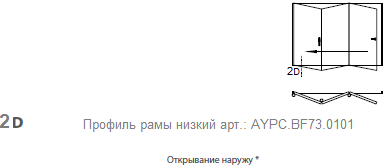

Нижние сечение с рамным порогом

Применяется при использовании конструкции в качестве “Панорамного окна”.

В отапливаемых помещениях и в домах постоянного проживания, необходимо устанавливать совместно с отопительной системой в пороговой зоне для повышения комфорта.
В помещениях сезонного проживания, например: кафе, беседки и т.д. Рекомендовано установить конвекторы.

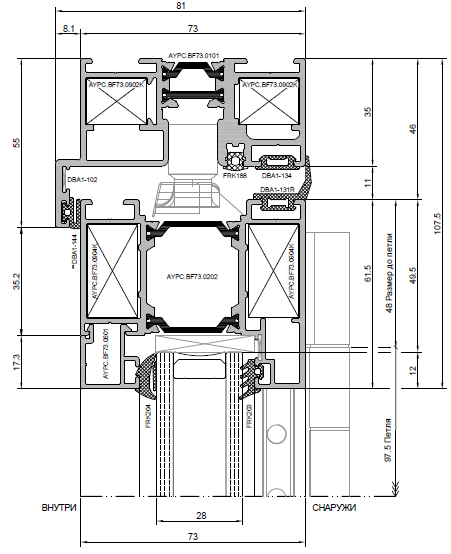

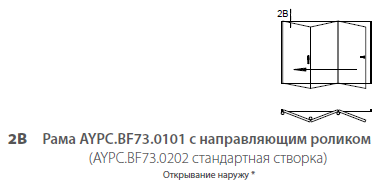

Верхнее сечение
