Витражи (HVS) c 16.09.2021г. по 22.02.2023г

Внимание! Система выведена из товарного ряда!

22.02.2023г. данная система (на основе профиля 71 мм) выведена из производства!!

22.02.2023г. произошла заменена - на систему на основе профилей 75мм.

Данный раздел не использовать для работы !!

Информация в данном разделе отображает свойства системы с 16.09.2021г по 22.02.2023г !!

Kaleva Aluvet HVS (Home Vestibule System)

Витражное остекление (HVS) - светопрозрачная конструкция, выполненная на основе дверных профилей. Предназначена для установки в проем относительно небольших размеров (по сравнению с фасадным остеклением) конструкций как с открывающимися створками двери, так и с глухой частью. Данная конструкция также называется тамбурная или вестибюльная входная группа. Благодаря увеличенной ширине (27 в створке и 34 мм в раме) и камерной конструкции термомоста из стеклонаполненного полиамида, а также благодаря дополнительным утепляющим термовставкам в зоне термомостов и стеклопакетных фальцев система позволяет добиться высочайших показателей по тепло- и звукоизоляции. Устанавливается в отапливаемых помещениях и домах постоянного проживания.

Пример:

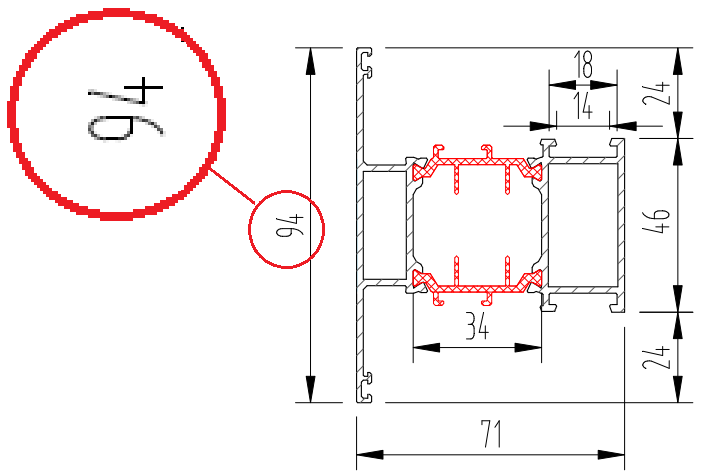

• Алюминиевый профиль с термомостом глубиной:

в створке 27мм, в коробке  34мм.

• Монтажная глубина 71мм

Двери могут быть:

• Одностворчатыми с открыванием  наружу

• Двустворчатыми (штульповое открывание) с открыванием наружу . См. особенности штульпового откр.

В качестве заполнения возможно установить стеклопакет толщиной 32мм, 40мм, 42мм

 В качестве непрозрачного заполнения применяется набор из 2-х окрашенных листов металла и сендвич-панели 32мм и 40мм.

Рекомендуется применение внешего и внутренего безопасного стекла (Закаленное стекло, Акустический триплекс, Ударостойкое стекло)

• Сторона открывания - только наружу

• Усилитель на стойке находится изнутри помещения

•  Форма изделий только прямоугольная

• Дополнительные утеплители фальца стеклопакетов в створке из вспененного полиэтилена (REP 041)

• Дополнительные утеплители фальца стеклопакетов в коробке из вспененного полиэтилена (REP 041-01)

• Дополнительные утепляющие ППУ-термовставки в зоне элементов термомоста корокби ( REP 085)

• По умолчанию в нижней части створки устанавливается алюминевый цоколь высотой 128мм

• Порог высотой 14мм черного цвета.

• Возможно применение -  цоколь 128 с автопорогом (при открытой створке порог поднимается наверх, при закрытой створке порог опускается вниз до пола) См чертежи узлов.

• Невозможно применение "порог рама"

Изделия площадь которых превышает 3,5 кв.метра (без привязки к весу) необходимо вывозить в распакеченном виде.

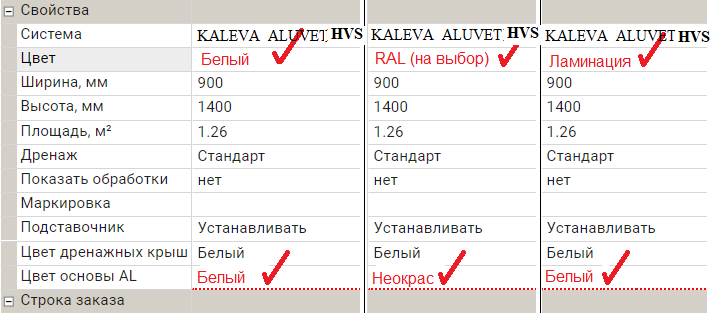

См раздел Правила запуска крупногабаритных изделий.  В таком случае, в программе StartОкна необходимо в ручном режиме, в свойствах изделия выбрать параметр: "Заполнение отдельно". См пример.

Внимание! Конструкции для витражного остекления поставляются на адрес в собранном виде.

Если же необходимо отгрузить изделие в разобранном виде, например если имеются сложности с логистикой, то пишется примечание к изделию и прикладывается эскиз с обозначением, какие части конструкции необходимо оставить в сборе.

См пример.

Внимание!!! В программе StartОкна конструкции оформляются  без усилителя КПС.

Усилитель КПС используестя если высота конструкции более 2500мм. Оформляется отдельно.

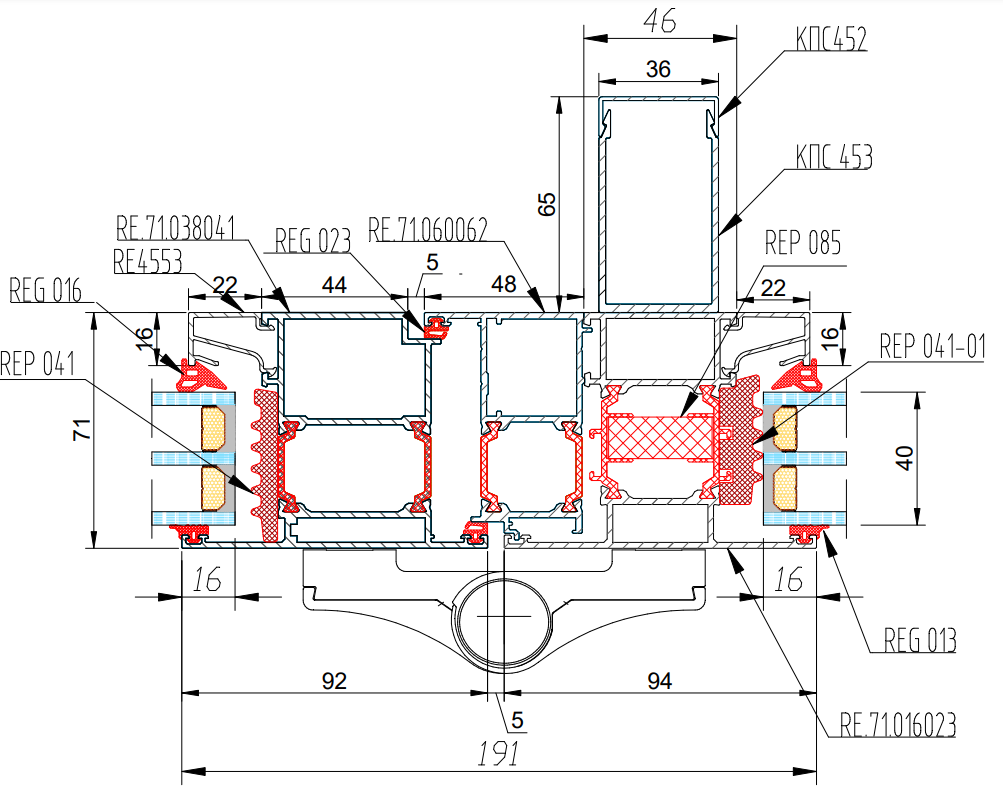

Усилитель в данной системе устанавливается изнутри помещения! См чертежи узлов.

Усилитель КПС не ламинируется! Обязательно см пример оформления!

Фурнитуры Антипаника

(Открывание только наружу)

Профильный цилиндр

(устаналиваются на рабочую створку)

Шпигалеты

(устанавливаются при штульповом открывание на зависимой створке)
