Provedal. Раздвижные конструкции, система С640

Provedal. Раздвижные конструкции, система С640

Provedal. Раздвижные конструкции, система С640 — provedal. Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.

Описание системы

Система С640 предназначена для остекления балконов или лоджий из алюминиевых профилей в жилых и общественных зданиях и помещениях предприятий различных отраслей народного хозяйства. Как ограждающая конструкция служит для защиты от внешних атмосферных воздействий: дождя, ветра и пыли.

Важно!

Конструкции из данного профиля не являются элементом стеновой или кровельной конструкции, не защищают от шумовых воздействий, не классифицируется по теплоизоляции и воздухопроницаемости. К конструкциям не предъявляются энергосберегающие требования. Конструкции предназначены для ограждений пространства балконов и лоджий, которые по своему функциональному назначению не являются жилыми помещениями, кроме того, предусмотрена конструктивная возможность установки антимоскитной сетки.

Особенности системы

Возможна установка не выше 15 этажа!

Форма изделий только прямоугольная.

Система не комплектуется заглушками дренажных отверстий.
Уплотнение только черного цвета.
Возможно изготовление 2-х полозных и 3-х полозных конструкций. См раздел: Схемы открывания.
Возможно изменение плоскости расположения створок. См раздел: Изменение плоскости расположения створок
На монтаж рама поставляется в разобранном виде, а створка в собранном.См раздел: Сборка изделия.
Все раздвижные конструкции С640 изготавливаются только с "делением по свету", т.е. во всех створках ширина световой части одинакова. "Деление по геометрии" невозможно !!!
В створку возможна установка гор. импоста (не более 1шт). См раздел: Установка гор. импоста в створку
Ручка-защелка может быть только белого (RAL 9016), черного (RAL 9005), коричневого (RAL 8017) цветов.
По умолчанию защелки устанавливается изнутри помещения. Но возможна установка и со стороны улицы. Для этого к изделию пишется примечание с указанием в каких конкретно створках(перечисляете) необходимо установить защелку со стороны улицы.
Стандартное расположение защелки зависит от высоты изделия. Возможно смещение. Обязательно см правила оформления в раздел: Расположение защелки.
Возможно применение защелки двухсторонней с ключом. См раздел: Выбор двухсторонней защ.с ключом.
Возможно исполнение с «глухой» частью над раздвижными створками.
Возможна установка москитных сеток.

По умолчанию применяестя с подставочным профилем.

Варианты заполнения.

Cтекло 4мм, 5мм и 6мм. Закаленное стекло без напылений.

Триплекс 3.3.1

Пескоструй фоновый (FPS 6 мм) без гарантии

Тонированные стекла. (Matelux без гарантии, Planibel и Reflective с гарантией)

6мм Солнцезащитное стекло - LP HD (с гарантией)

Сэндвич 8мм (белый)

Наборный сэндвич 8мм - шесть стандартных цветов или Покраска.

Важно!

Покраска возможна только в наборном сэндвиче 8мм. Подробно смотри в разделе Покраска.

С наборным сэндвичем - гарантия снимается! (см.: Provedal. Варианты заполнения)

Цвет и отделка профиля:

Белый

Стандартный цвет профиля Глянцевый (соотв. RAL9016)

Цвет основы: Белый

Коричневый

Стандартный цвет профиля

Глянцевый (соотв. RAL8017)

Цвет основы: Коричневый

Внимание! Оттенок на экране зависит от настроек цветопередачи; окончательный цвет выбирают по физическому образцу.

Важно!

Если вы запускаете в работу Provedal в коричневом цвете, то цвет RAL 8017 нужно выбирать только в том случае, если в заказе есть оконно-дверные конструкции из других профильных систем в таком же цвете. Если же в работу запускается только Provedal, просьба выбирать цвет "коричневый".

Покраска

С 2-х сторон только в один цвет!

Цвет основы: Неокрас

Важно!

Перед выбором цвета, обязательно ознакомьтесь со списком стандартных цветов по шкале RAL, в которые можно покрасить конструкции. Подробно смотри в разделе Покраска.

Предварительное анодирование AL профиля

Размещается через Расчетный отдел АСК. Для партнеров компании: обращайтесь к персональному менеджеру отдела франчайзинга! Для центральных офисов: обращайтесь в расчетный отдел АСК.

Это технологическая (не декоративная) подготовка алюминиевого профиля. Цель - резко улучшить сцепление порошковой краски с металлом, что критично для долговечности конструкций в агрессивных условиях. После обработки профиль подлежит последующей порошковой покраске.

Декорирование

(сублимирование)

НЕДОСТУПНО!

Ламинация

НЕДОСТУПНО!

Ограничения размеров

Максимальные и минимальные размеры зависят от выбранного типа конструкции.

См раздел: Габаритные размеры конструкций

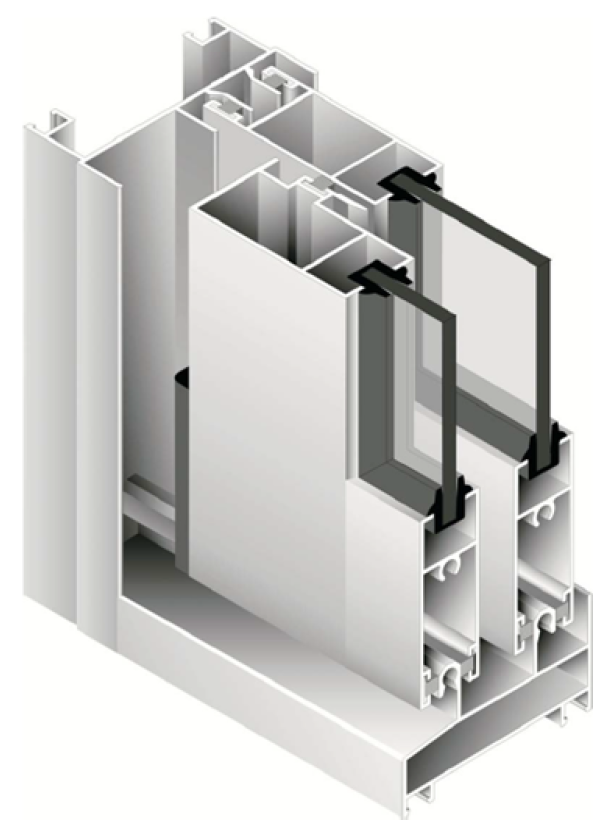

Конструкции С640 2-х полозные

Конструкция изделия является прямоугольной рамой с двумя направляющими на верхнем и нижнем ригелях. По направляющим с помощью роликов передвигаются створки, стыки между которыми перекрываются щеточным уплотнителем. Специальные ограничители перемещения створки вверх исключают вероятность выпадения створки при порывах ветра. Система дренажных отверстий в ригелях обеспечивает защиту конструкции от попадания воды внутрь. Также, предусмотрена защелка, блокирующая створки в закрытом виде. В зависимости от ширины и высоты требуемого остекления принимается оптимальное конструктивное решение. Отдельные рамы могут соединяться друг с другом с помощью специальных переходных профилей.

Характеристики:
Тип профиля:«холодный»
Монтажная глубина профилей:

60мм. - для рамы и 22мм. - для створки
Видимые размеры в свету: 52мм. - для створки и 32мм. - для рамы
Звукоизоляция: до 27 дБ;
Воздухопроницаемость: класс A3
Материал уплотнителей: эластоматериалы, соответствующие стандарту EPDM
Материал профилей: алюминиевый сплав 6063 (АД 31)

Конструкции могут быть 2-х, 3-х, 4-х, 5-и и 6-и створчатыми.

Смотри раздел: Схемы открывания

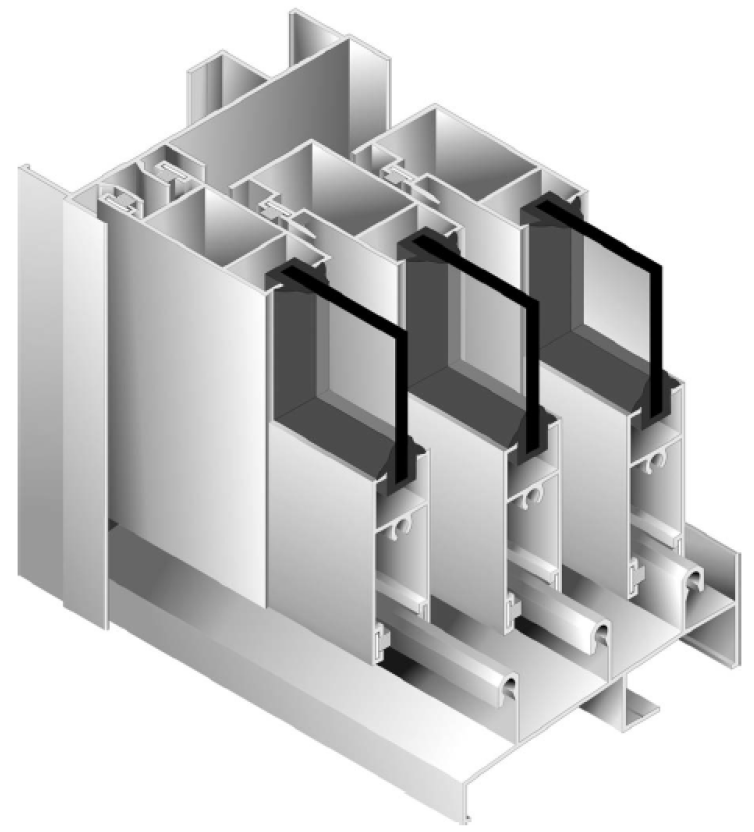

Конструкции С640 3-х полозные

Важно!

3-х полозные конструкции устанавливаются только в проем. Типовых каталожных решений соединения конструкций с трехполозной рамой нет, существует несколько нетиповых. Cм раздел: Нетиповые соединения

Конструкция изделия является прямоугольной рамой с тремя направляющими на верхнем и нижнем ригелях. По направляющим с помощью роликов передвигаются створки, стыки между которыми перекрываются щеточным уплотнителем. Специальные ограничители перемещения створки вверх исключают вероятность выпадения створки при порывах ветра. Система дренажных отверстий в ригелях обеспечивает защиту конструкции от попадания воды внутрь. Также, предусмотрена защелка, блокирующая створки в закрытом виде. В зависимости от ширины и высоты требуемого остекления принимается оптимальное конструктивное решение.

Характеристики:
Тип профиля:«холодный»
Монтажная глубина профилей: 90мм. - для рамы и 22мм. - для створки
Видимые размеры в свету: 52мм. - для створки и 32мм. - для рамы
Звукоизоляция: до 27 дБ;
Воздухопроницаемость: класс A3
Материал уплотнителей: эластоматериалы,соответствующие стандарту EPDM
Материал профилей: алюминиевый сплав 6063 (АД 31)

Конструкции могут быть 3-х и 6-и створчатыми.

Смотри раздел: Схемы открывания
