Сборка изделия
Сборка изделия — provedal. раздвижные конструкции, система с640. Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.
С 15.05.2023г произошла замена артикулов основных и дополнительных профилей! Старые артикулы указаны в скобках. |
Внимание!!! Сборка рамы осуществляется на монтаже! |

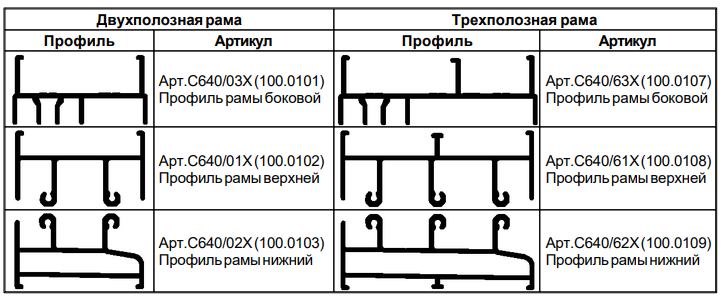

Для изготовления рамы используются три артикула профилей: |
|---|
|
Детали рамы обрубаются в размер, профиль рамы боковой прорубается на матрице для последующего соединения с нижней и верхней рамой с помощью монтажного комплекта и самонарезающих винтов. На профиле нижней рамы выполняется пробивка отверстия для слива воды, от двух и более при необходимости, на внешней направляющей напротив внутренней створки окна. |

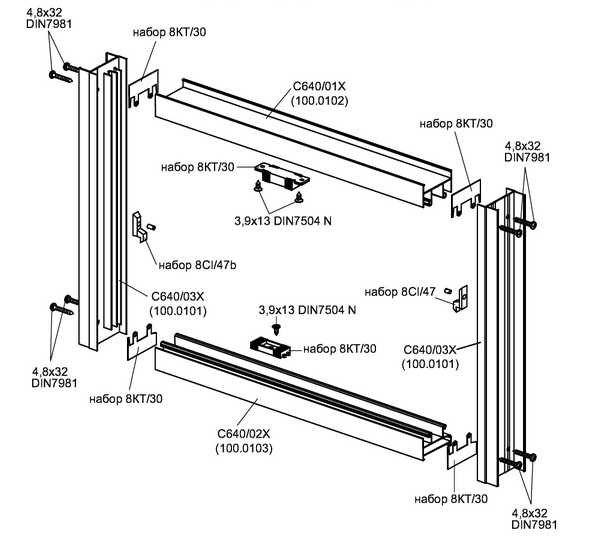

Схема сборки рамы раздвижной конструкции |
|
Внимание!!! На монтаж створка поступает в собранном виде. |

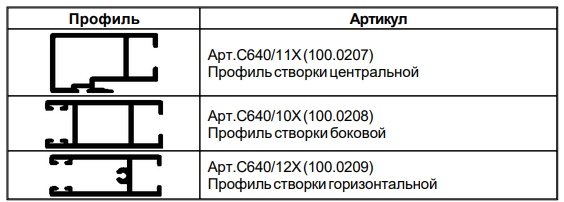

Для изготовления створки используются три артикула профилей: |
|---|
|
Детали створки обрубаются в размер, профиль створки боковой и центральной прорубается на матрице для последующего соединения с горизонтальным профилем створки с помощью монтажного комплекта и самонарезающих винтов. На копировально-фрезерном станке формируется паз для установки защелки. Ответная часть защелки устанавливается в профиль боковой рамы. Ролики закрепляют во внутреннюю камеру нижнего профиля створки, для последующего регулирования уровня створок после установки конструкции. С помощью резинового уплотнителя в створке фиксируется стекло. |

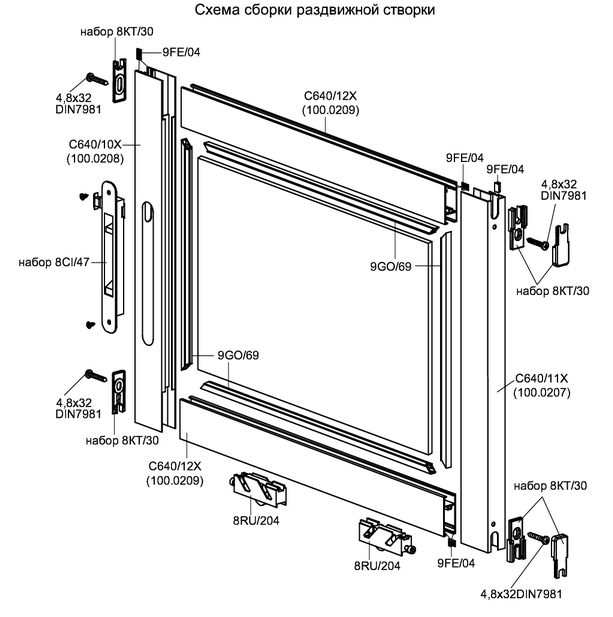

Схема сборки раздвижной створки |
|
