Габаритные размеры конструкций

Габаритные размеры конструкций: условия подбора конструкции в разделе «Provedal. Раздвижные конструкции, система С640». Сопоставьте параметры проекта с таблицами и графиками, учитывая способ открывания и комплектацию.

Важно!

Все конструкции, которые не укладываются в рамки стандартных ограничений, являются предметом индивидуальных расчетов. Создайте задачу в «Технической поддержке» Битрикс24 (для центральных офисов) или отправьте запрос на почту персонального менеджера отдела франчайзинга (для партнеров компании, заполните чек лист на запрос в тех. отдел).

Конструкции 2-х полозные

Типы конструкций

Ограничения

Минимальные ширина х высота, мм

Максимальные ширина х высота, мм

Гарантийные

600 х 600

2000 х 1700

Предельно допустимые

(без гарантии)

600 х 355

5800 х 3000

Гарантийные

900 x 600

3000 x 1700

Предельно допустимые

(без гарантии)

900 x 355

5800 х 3000

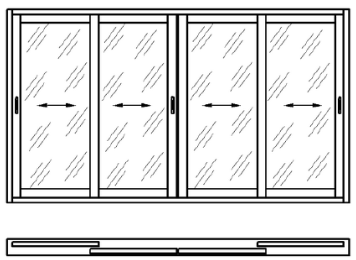

Гарантийные

1200 x 600

5000 x 1700

Предельно допустимые

(без гарантии)

1200 x 355

5800 х 3000

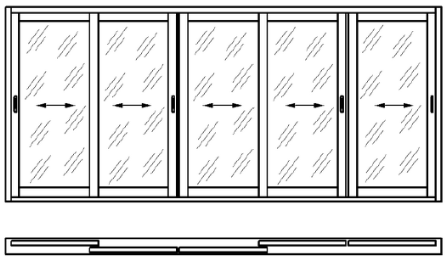

Гарантийные

1500 x 600

5000 x 1700

Предельно допустимые

(без гарантии)

1500 x 355

5800 x 3000

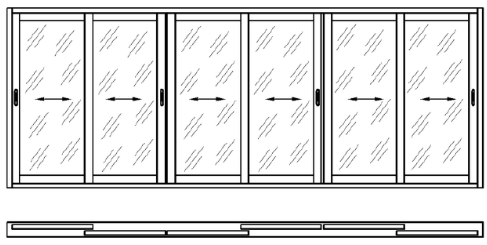

Гарантийные

1800 x 600

5800 x 1700

Предельно допустимые

(без гарантии)

1800 x 355

5800 x 3000

Конструкции 3-х полозные

Типы конструкций

Ограничения

Минимальные ширина х высота, мм

Максимальные ширина х высота, мм

Гарантийные

900 x 600

3000 x 1700

Предельно допустимые

(без гарантии)

900 x 355

5800 x 3000

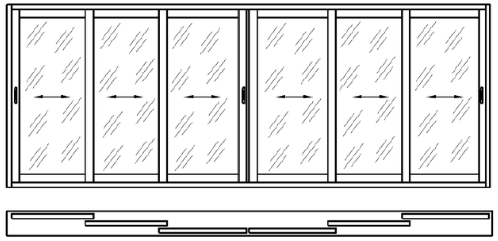

Гарантийные

1800 x 600

5800 x 1700

Предельно допустимые

(без гарантии)

1800 x 355

5800 x 3000

Рекомендации:
1. При размере створки выше 1600мм. и шире 800мм. применять стекло толщиной минимум 5мм.
2. При установке изделия выше 10 этажа, не зависимо от размеров изделия, не применять стекло толщиной 4мм., минимум 5мм.
3. Если высота конструкции превышает 1,7м. (конструкция без гарантии), рекомендуется, для жесткости, разделить створки по высоте горизонтальным импостом.
4. При установке изделия выше 4 этажа, рекомендуется воспользоваться графиком подбора створки в зависимости от ветрового давления (см.ниже)
5. Максимальные ГАРАНТИЙНЫЕ размеры створки: ширина 1000мм. х высота 1645мм.

ВНИМАНИЕ !!!
1. Все раздвижные конструкции С640 изготавливаются ТОЛЬКО с "делением по свету", т.е. во всех створках ширина световой части одинакова. "Деление по геометрии" НЕВОЗМОЖНО !!!

2. В створку возможна установка не более одного импоста !!!
3. Рама поставляется в разобранном виде
4. Возможна установка не выше 15 этажа

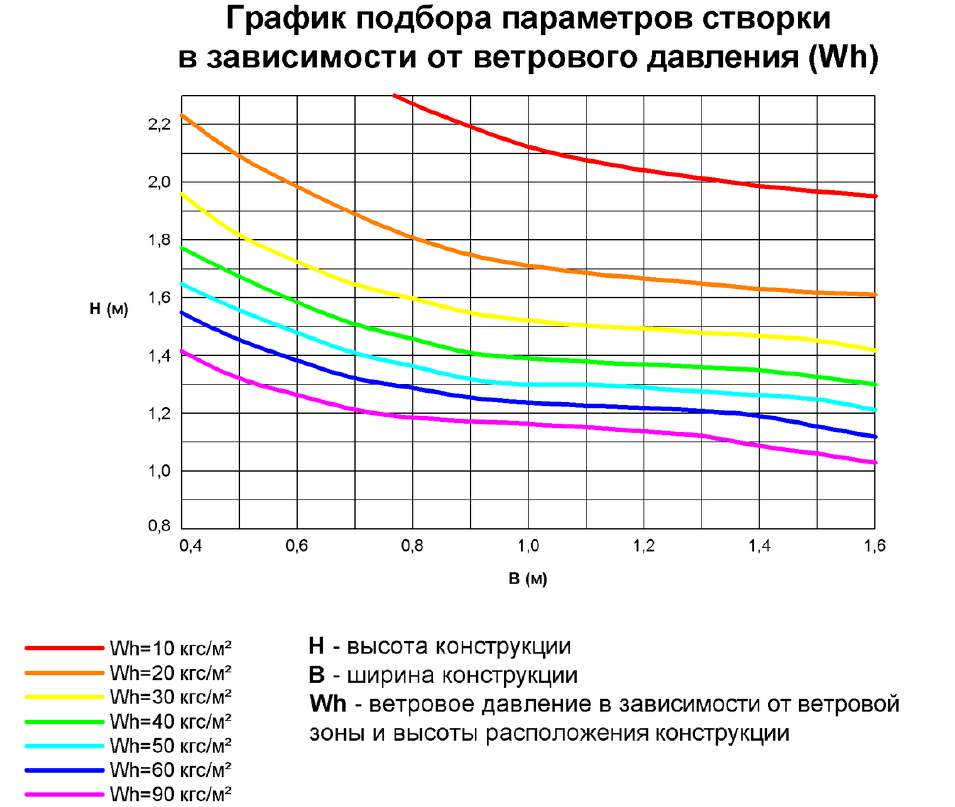

График подбора параметров створки в зависимости от ветрового давления

Для Москвы:
ветровое давление на конструкции, расположенные на высоте до 5 метров от поверхности земли
Wh=12,88 кгс/м2

ветровое давление на конструкции, расположенные на высоте до 10 метров от поверхности земли
Wh=16,74 кгс/м2

ветровое давление на конструкции, расположенные на высоте до 20 метров от поверхности земли
Wh=21,90 кгс/м2

ветровое давление на конструкции, расположенные на высоте до 30 метров от поверхности земли
Wh=25,24 кгс/м2

ветровое давление на конструкции, расположенные на высоте до 40 метров от поверхности земли
Wh=28,34 кгс/м2
