Установка москитных сеток

Москитная сетка устанавливается на две направляющие, крепящиеся на верхнюю и нижнюю рамы конструкции.

Зазоры между рамой и москитной сеткой закрываются щеточным уплотнителем.

Цвет профиля и направляющих стандартно белый или коричневый,

Покраска RAL (только глянцевые цвета, матовые цвета закрыты с 26.06.2023г.)

Для жесткости москитную сетку, начиная с высоты сетки 1000 мм., изготавливают с одной поперечиной посередине, при высоте сетки от 2000мм. устанавливается две поперечины. По желанию заказчика можно изготовить москитную сетку и без поперечины, но без гарантии. В этом случае с клиентом необходимо подписать дополнительное соглашение и вложить его в счет. Поперечину можно установить не посередине, а сместить по желанию заказчика. Об этом нужно указать в примечании к эскизу.

Гарантия снимается, если растояние от перемычки до края сетки больше 1000м

Максимальный размер одной из сторон составляет 1300мм:

Применяемые полотна москитных сеток: Стандартное, "Антипыль", "Антипыльца", "Антикошка", "CleanAir"

Если обе стороны сетки превышают значение максимального размера, такую москитную сетку нельзя будет изготовить.

Максимальная высота москитной сетки по гарантии - 1650 мм.,

Сетки размерами более 1650мм - без гарантии. При этом максимальный размер без гарантии ограничен высотой  2600мм.

• Закрепить саморезами направляющие для москитной сетки на верхней и нижней частях коробки с наружнйо стороны с шагом не более 300мм.
• "Завести" верхнюю часть сетки в верхнюю направляющую.
• Направить нижнюю часть москитной сетки в нижнюю направляющую.
• Сетку необходимо ставить фетром к раме и роликами вниз.

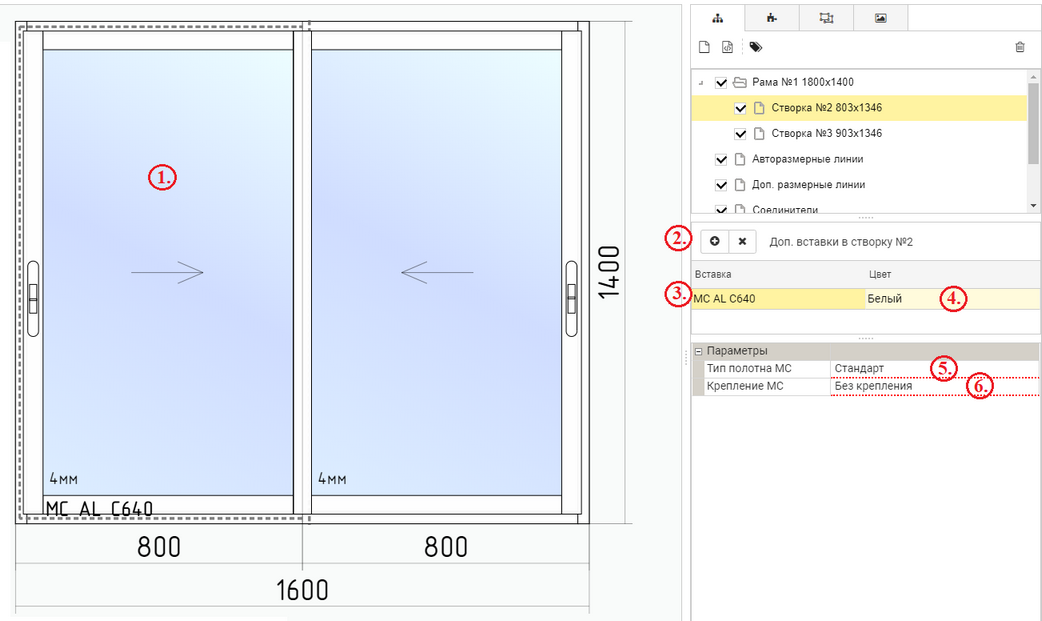

1. Москитная Сетка устанавливается в изделие в выбранный контур через доп.вставку.
1.  Выбрать контур для установки МС

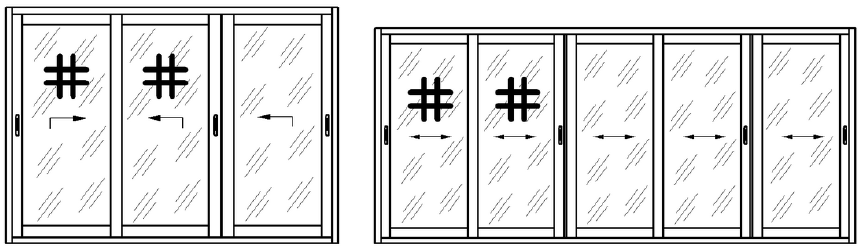

ВНИМАНИЕ !!! Москитная сетка устанавливается ТОЛЬКО НА КРАЙНИЕ СТВОРКИ ( ЛЕВУЮ и/или ПРАВУЮ ), кроме 3-х створчатых и 5-ти створчатых конструкций !!! В 3-х створчатые и 5-ти створчатые конструкции москитная сетка устанавливается на КРАЙНЮЮ ЛЕВУЮ и на СОСЕДНЮЮ СТВОРКИ !!!

2. Через "+" добавить строку для установки доп.вставки

3. Выбрать из списка Москитную сетку:

- МС AL C640 - данная москитная сетка используется с направляющими (устанавливаются автоматически);

- МС AL C640 без Направляющих - москитная сетка используется без направляющих, и служит для установки в качестве 2-ой а/м сетки в изделии

4. Выбрать из списка цвет (белый, коричневый, RAL)

5. В параметрах указать тип полотна (Стандарт, Антикошка, Антипыль, Антипыльца, CleanAir)

6. Выбрать тип крепления (Без крепления)

С 23.10.2023г. в расчетной программе СО, при расчете москитных сеток в составе изделия ,-  формируется пакет комплектации с метизами.  Данные метизы, а именно саморезы 3,9х13 DIN7504N-Zn полусфера бур (оц), используются на монтаже для крепления направляющих МС (до 23.10.2023г. использовался арт 3,5х13DIN7504M с полукруглой головкой и сверлом из неравеющей стали)

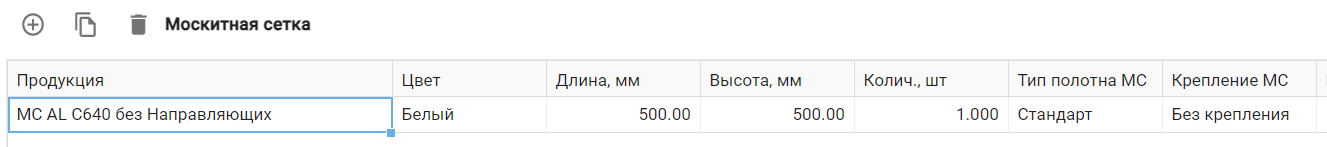

1. Москитная сетка выбирается через "Аксессуары и услуги" во вкладке Москитная сетка

1.1. В строке Продукция выбрать из списка Москитную сетку (МС AL С640 без направляющих)
1.2. В строке Цвет выбрать из списка необходимый цвет (белый, коричневый, RAL)
1.3. Укажите Длину, Ширину и Количество сеток, где длина=ширине секти, а высота = высоте сетки
1.4. Выберите тип полотна (Стандарт, Антикошка, Антипыль, Антипыльца, CleanAir) в строке Тип полотна МС
1.5. В строке Крепление МС выберите тип крепления Без крепления

2. Направляющая москитной сетки выбирается через "Аксессуары и услуги" во вкладке Профиль

ВНИМАНИЕ !!! На одну а/м сетку необходимо выписывать 2 направляющие

2.1. В строке Продукция выбрать артикул направляющей (100.0807)
2.2. В строке Цвет выбрать из списка необходимый цвет (белый, коричневый, RAL)
2.3. Укажите Длину и Количество направляющих

2.4. Через "материал" забейте необходимое количество саморезов.  Саморезы 3,9х13 DIN7504N-Zn полусфера бур (оц)

Используются с 23.10.2023г.

Необходимое количество саморезов для двух направляющих -8 шт на 1 п.м.
