- Provedal. Раздвижные конструкции, система С640
- Схема сопряжения профилей
Схема сопряжения профилей
Схема сопряжения профилей. Материал раздела «Provedal. Раздвижные конструкции, система С640» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.
С 15.05.2023г произошла замена артикулов основных и дополнительных профилей! Старые артикулы указаны в скобках. |
||||
|
||||

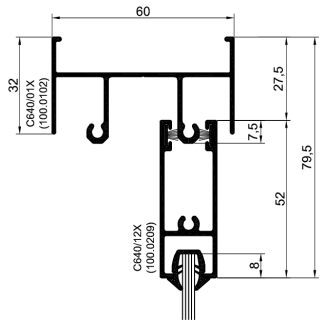

Рама верх. арт. C640/01X (100.0102) - створка гор. арт. C640/12X (100.0209) |

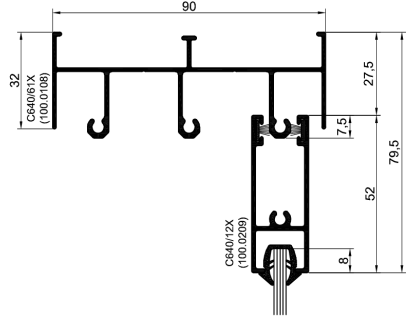

Рама верх. арт. C640/61X (100.0108) - створка гор. арт. C640/12X (100.0209) |
|||
|---|---|---|---|---|
|
|
|||

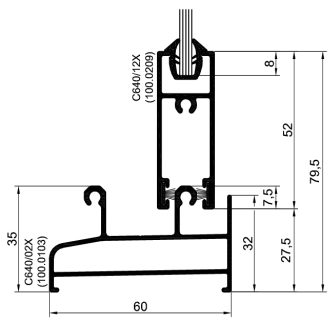

Рама нижн. арт. C640/02X(100.0103) - створка гор. арт. C640/12X (100.0209) |

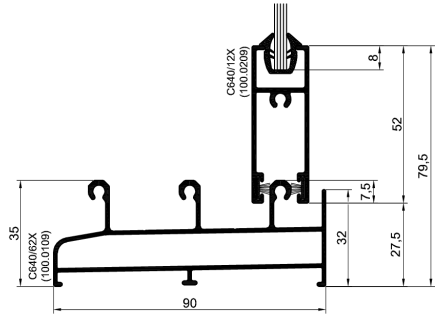

Рама нижн. арт. C640/62X (100.0109) - створка гор. арт. C640/12X(100.0209) |
|||
|
|
|||

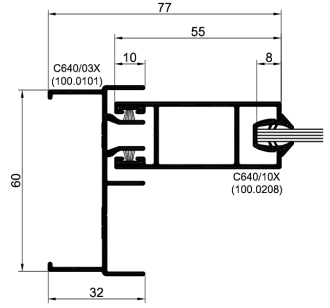

Рама бок. арт. C640/03X (100.0101) - створка бок. арт. C640/10X (100.0208) |

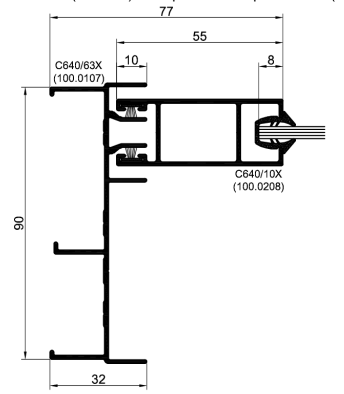

Рама бок. арт. C640/63X (100.0107) - створка бок. арт. C640/10X (100.0208) |
|||
|
|
|||
Створка центральная. арт.C640/11X (100.0207) |
Створка горизонтальная арт. C640/12X(100.0209) используется в качестве горизонтального импоста |
|||
|
В створку возможна установка не более одного импоста !!!
|
|||

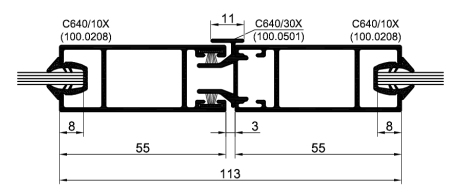

Створка бок. арт. C640/10X (100.0208) - Штульп арт.C640/30X (100.0501) - Створка бок. арт.C640/10X (100.0208) |
||||
|
||||
