Схемы открывания
Схемы открывания. Материал раздела «Provedal. Раздвижные конструкции, система С640» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.
Приведены изображения конструкций из помещения. |
||
Внимание!!! Все раздвижные конструкции С640 изготавливаются ТОЛЬКО с "делением по свету", т.е. во всех створках ширина световой части одинакова. "Деление по геометрии" НЕВОЗМОЖНО !!! |
||

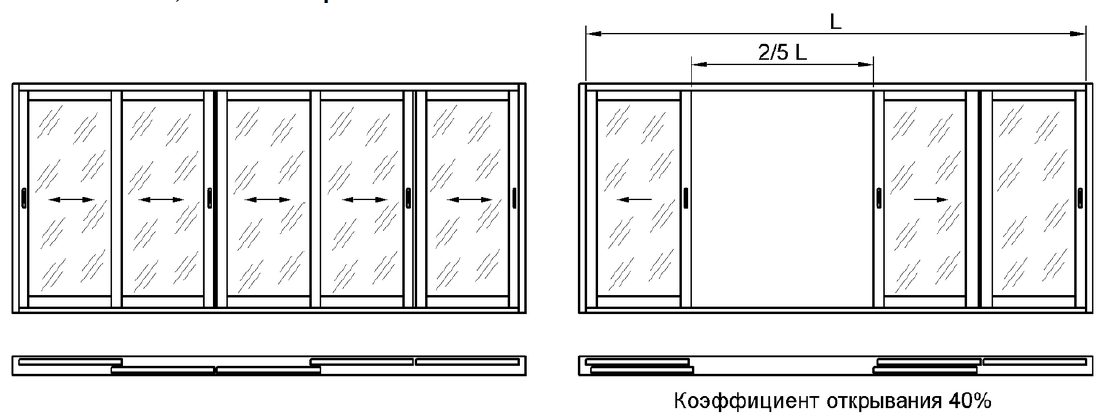

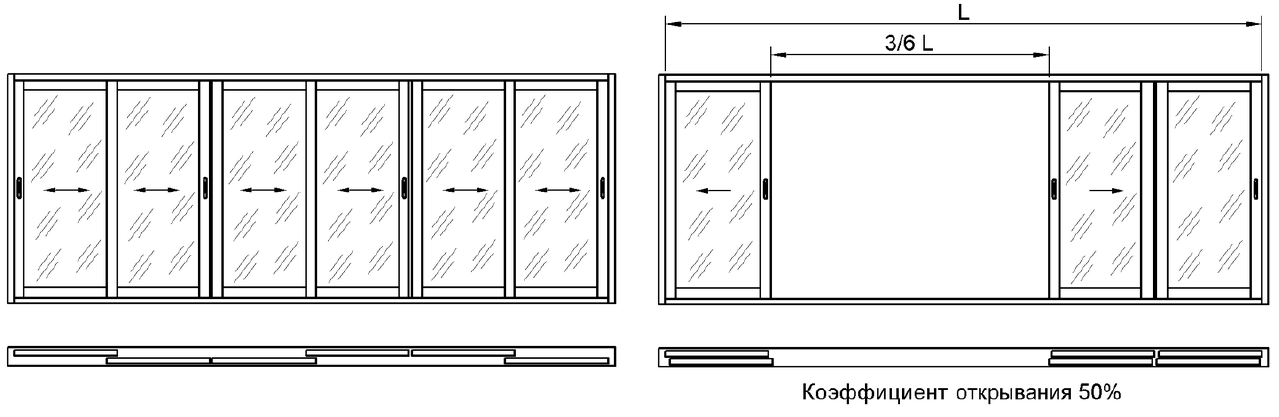

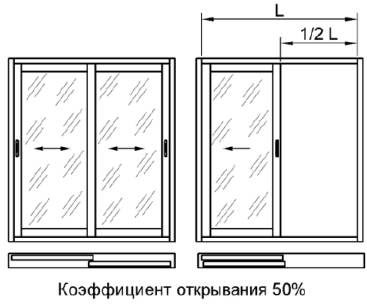

Конструкции 2-х полозные |
||
|---|---|---|
Во всех типовых схемах раздвижных конструкций по умолчанию крайняя левая створка устанавливается на наружных салазках, остальные створки - по рисунку, начиная слева.

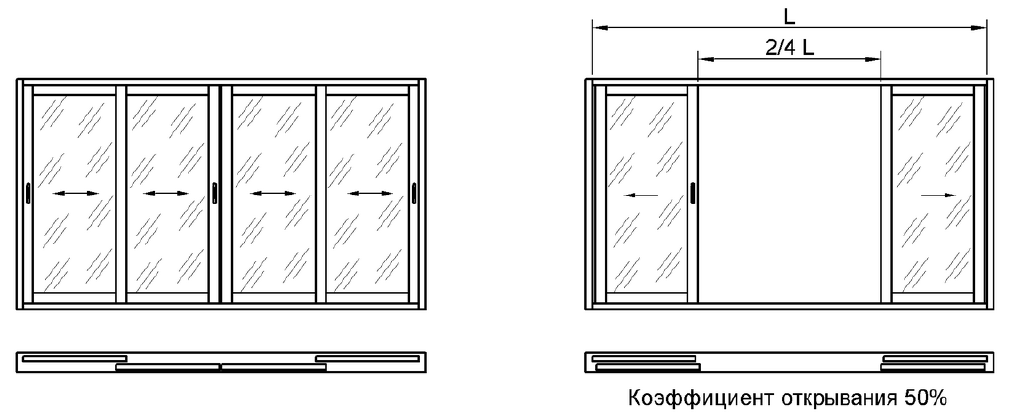

Балконное окно, 4-х створчатое:
|
||

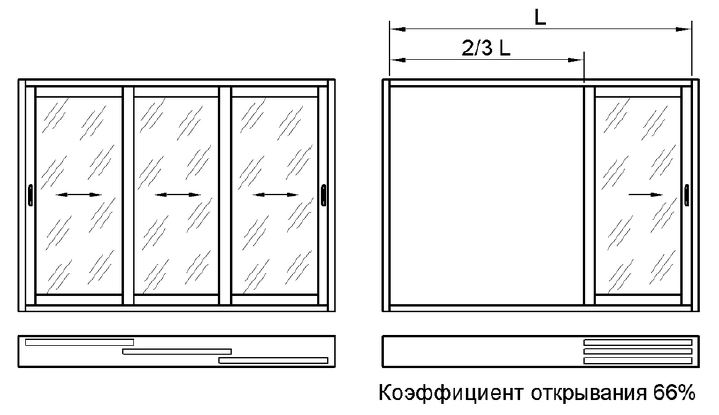

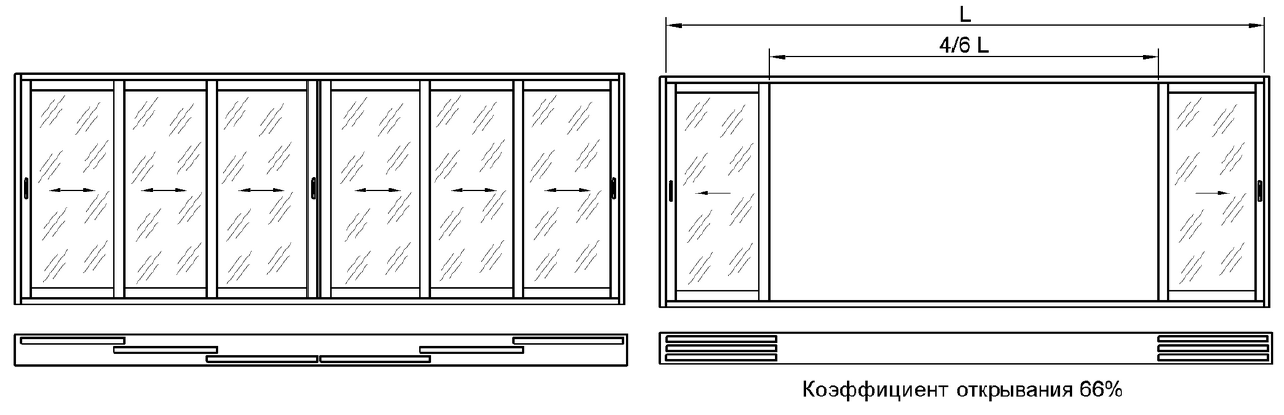

Конструкции 3-х полозные |
||

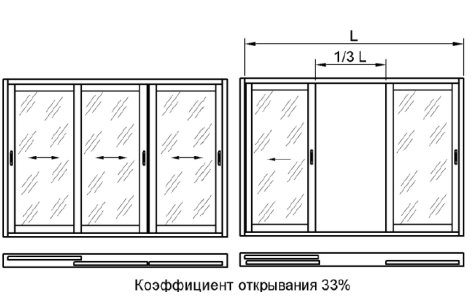

Балконное окно, 3-х створчатое:
|
