Чертежи узлов Kaleva Aluvet HVS c 16.09.2021г. по 22.02.2023г

Чертежи узлов Kaleva Aluvet HVS c 16.09.2021г. по 22.02.2023г. Материал раздела «Витражи (HVS) c 16.09.2021г. по 22.02.2023г» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

Снято с производства / архив

Внимание! Система выведена из товарного ряда!

22.02.2023г. данная система (на основе профиля 71 мм) выведена из производства!!

22.02.2023г. произошла заменена - на систему на основе профилей 75мм.

Данный раздел не использовать для работы !!

Информация в данном разделе отображает свойства системы с 16.09.2021г по 22.02.2023г !!

Обратите внимание!
• Дополнительный утеплитель фальца стеклопакетов в створке из вспененного полиэтилена (REP 041) • Дополнительные утеплители фальца стеклопакетов в коробке из вспененного полиэтилена ( REP 041-01) • Дополнительные утепляющие ППУ-термовставки в зоне элементов термомоста коробки (REP 085)
Импост, адаптер, усилитель КПС и Т створка
Внимание!!! В программе StartОкна конструкции оформляются без усилителя КПС. Усилитель КПС используестя если высота конструкции более 2500мм. Оформляется отдельно. Усилитель КПС не ламинируется! Обязательно см пример оформления!
(Внимание! Усилитель устанавливается изнутри помещения!)

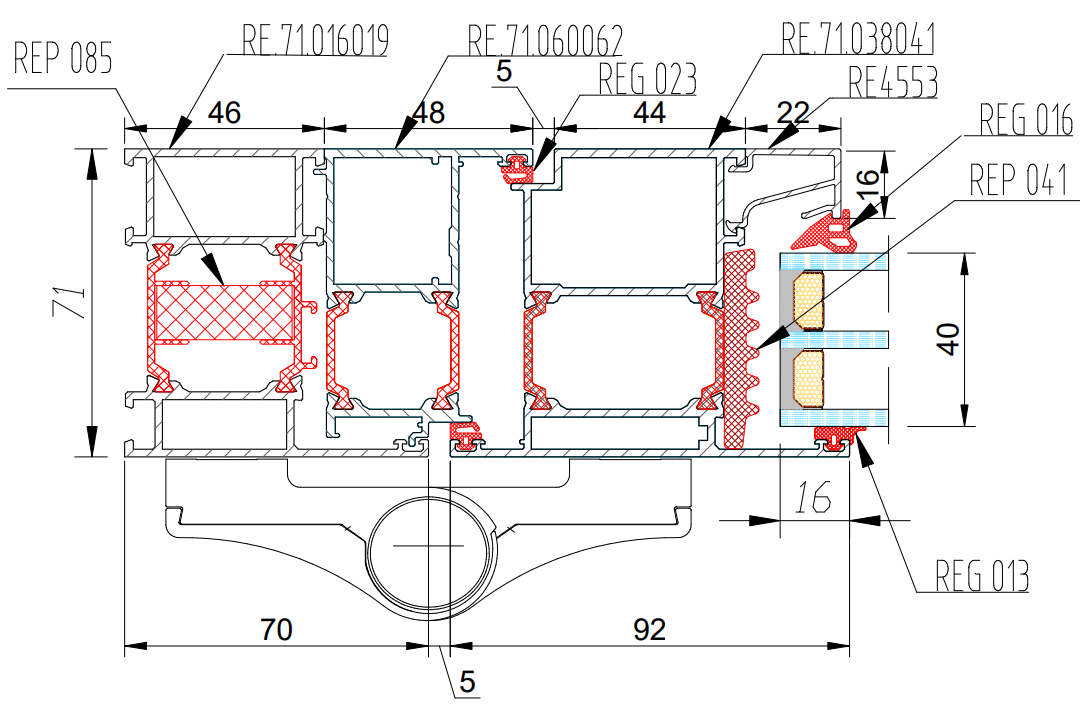

Рама, адаптер и Т створка

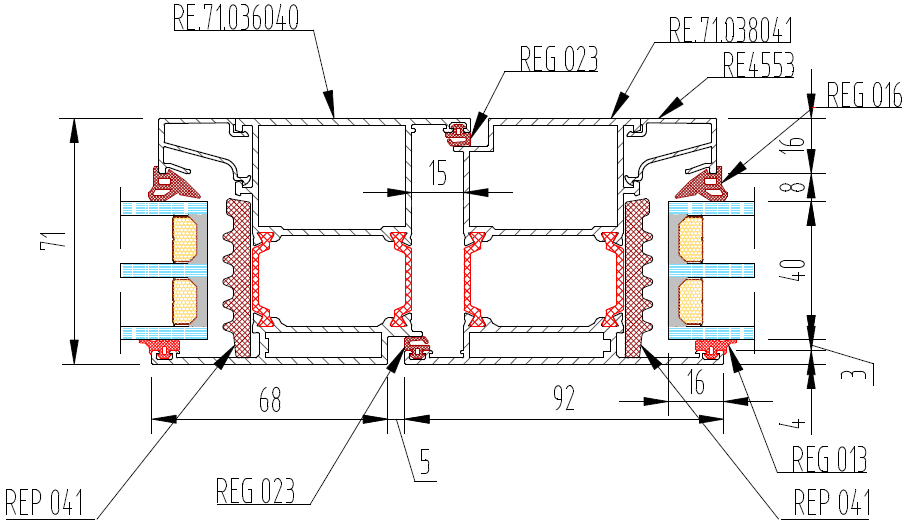

Z створка + Т створка (штульповое открывание)

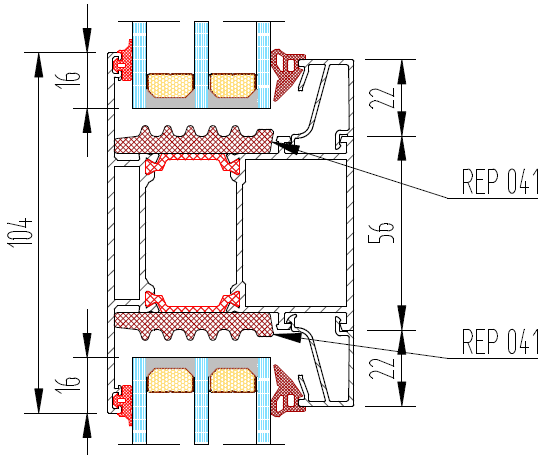

Импост в створку двери (Т-образгый профиль 56-применяется только в створке двери, Арт.: RE.71.054055)

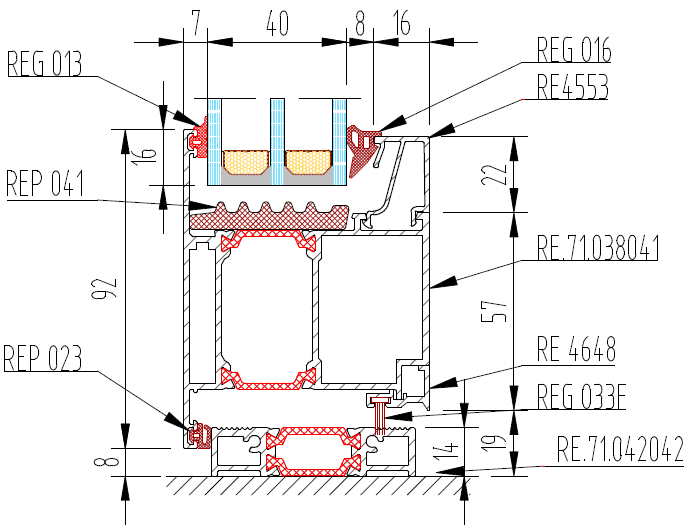

Т створка с щеткодержателем с порогом 14

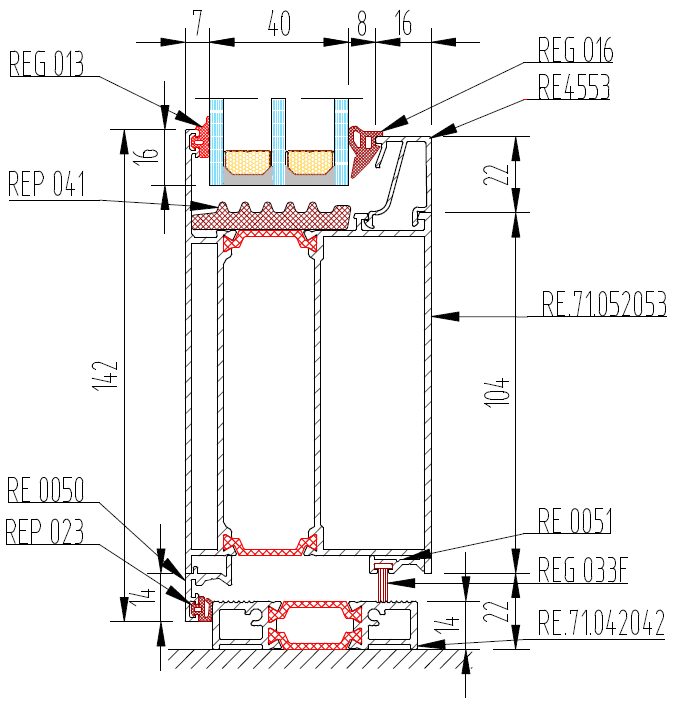

Цоколь 128 с притвором порога и щеткодержателем с порогом 14

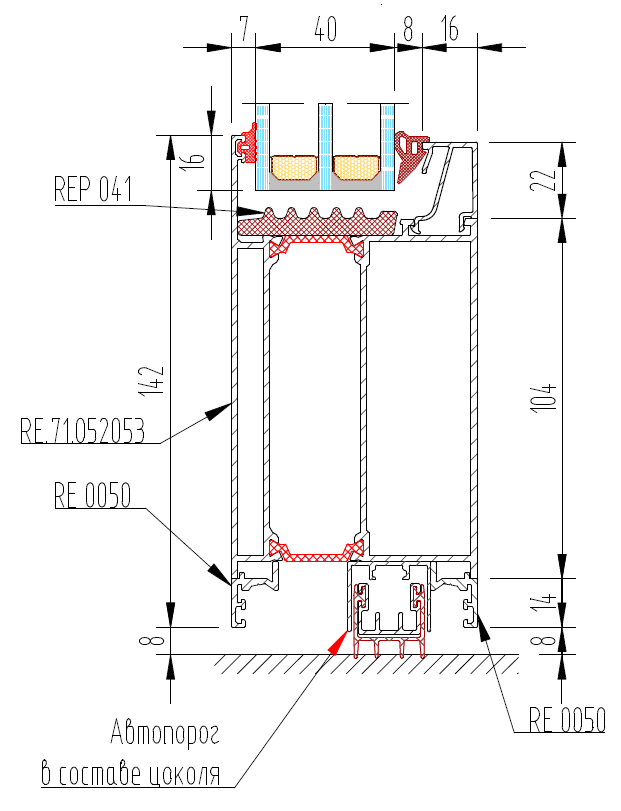

Цоколь 128 с автопорогом (при открытой створке порог поднимается наверх, при закрытой створке порог опускается вниз до пола)
