Применяемые профили Kaleva Aluvet HVS c 16.09.2021г. по 22.02.2023г

Применяемые профили Kaleva Aluvet HVS c 16.09.2021г. по 22.02.2023г. Материал раздела «Витражи (HVS) c 16.09.2021г. по 22.02.2023г» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

Снято с производства / архив

Внимание! Система выведена из товарного ряда!

22.02.2023г. данная система (на основе профиля 71 мм) выведена из производства!!

22.02.2023г. произошла заменена - на систему на основе профилей 75мм.

Данный раздел не использовать для работы !!

Информация в данном разделе отображает свойства системы с 16.09.2021г по 22.02.2023г !!

Импост (Т-образный профиль 56) Арт.: RE.71.054055 (применяется только в створке двери)

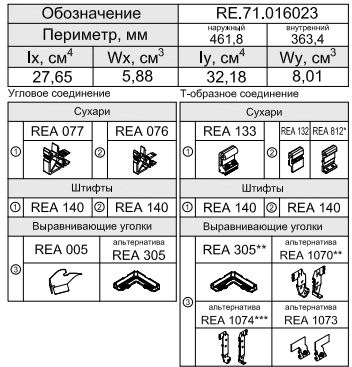

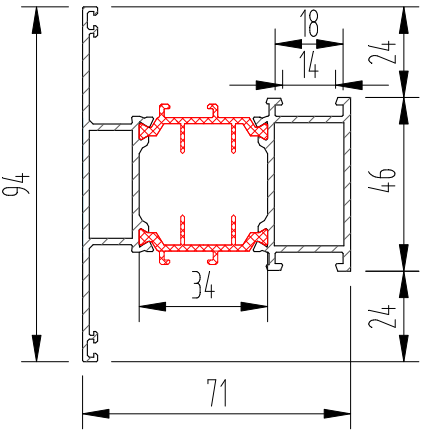

Импост 94 T. Арт.: RE.71.016023 (устанавливаестя только в раму)

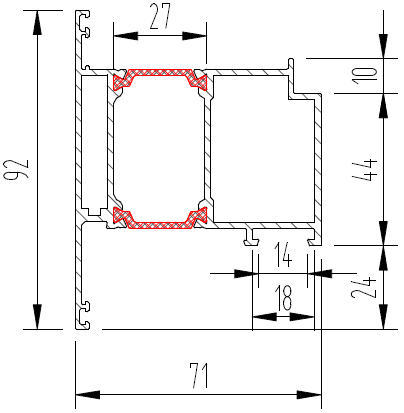

Створка T. Створочный профль 92 Арт.:RE.71.038041		Створка Z. Створочный профиль 68 (применяется только при изготовление штульповых дверей) Арт.: RE.71.036040

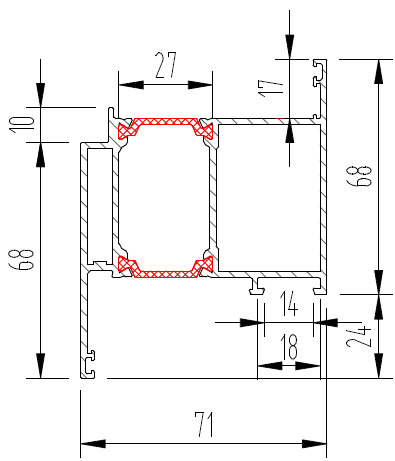

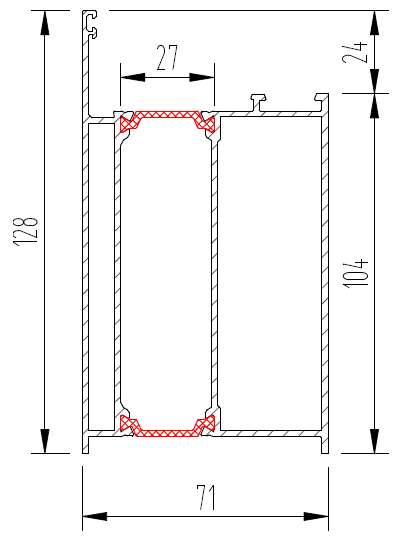

Цоколь 128. Арт.: RE.71.052053		Рама окна 70 L. Арт.: RE.71.016019

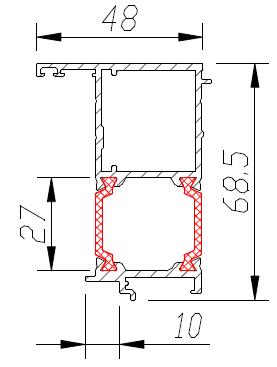

Адаптер 48. Арт.:RE.71.060062

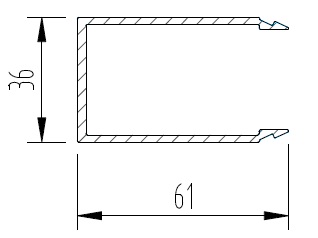

Усилитель КПС 453		КПС452 Крышка усилителя
Усилитель КПС не ламинируется! Момент инерции Jх - 12,07

Штапик. Арт.: RE4553	Штапик. Арт.: RE4555	Порог 14. Арт.: RE.71.042042
