Чертежи узлов Kaleva Aluvet FS с установкой оконной или дверной конструкции

(С 17.05.2022г. по 21.05.2026г. использовалась стоечно-ригельная система на базе Реалит: Cтойки / Ригель 85 ( RE 6205) или Cтойки / Ригель 110 ( RE 6213). Подробно смотри по ссылке)

В системе Kaleva Aluvet FS используются компланарные стойки и ригели:

Вид стойки/ригеля

Описание

Cтойка 104 мм

Ригель 104 мм

(cкладской профиль)

Описание:

1) Шаг вертикальных стоек 200 мм - 1500 мм

2) Шаг горизонтальных ригелей 200 мм - 2800 мм

3) Высота:

1500 мм - 3100 мм - наружные витражи, угловая зона

1500 мм- 3500 мм - наружные витражи, рядовая зона

1500 мм - 5000 мм - внутренние витражи

4. Максимальный вес 170 кг.

Cтойка 148 мм

Ригель 148 мм

(cкладской профиль)

Описание:

1) Шаг вертикальных стоек

200 мм - 1500 мм - наружные витражи

200 мм - 2000 мм - внутренние витражи

2) Шаг горизонтальных ригелей 200 мм- 2800 мм

3) Высота:

1500 мм - 4150 мм - наружные витражи, угловая зона

1500 мм - 4700 мм - наружные витражи, рядовая зона

1500 мм - 6000 мм - внутренние витражи

4) Максимальный вес 170 кг.

Cтойка 178 мм

Ригель 178 мм

(cкладской профиль)

Описание:

1) Шаг вертикальных стоек

200 мм - 1500 мм - наружные витражи

200 мм - 2000 мм - внутренние витражи

2) Шаг горизонтальных ригелей 200 мм- 2800 мм

3) Высота:

1500 мм - 5500 мм - наружные витражи, угловая зона

1500 мм - 6000 мм - наружные витражи, рядовая зона

1500 мм - 6000 мм - внутренние витражи

4) Максимальный вес 170 кг.

Профиль на заказ:

Cтойка 120 мм / Ригель 120 мм

Cтойка 155 мм / Ригель 155 мм

Cтойка 165 мм / Ригель 165 мм

Cтойка 205 мм / Ригель 205 мм

Cтойка 215 мм / Ригель 215 мм

Cтойка 240 мм / Ригель 240 мм

Важно!

С 18.09.2026г. данные профили, возможно применять только после статических расчетов на прогиб ригелей и стоек под воздействием различных нагрузок (ветровая нагрузка, нагрузка от веса заполнения).

Создайте задачу в «Технической поддержке» Битрикс24 (для центральных офисов) или отправьте запрос на почту персонального менеджера отдела франчайзинга (для партнеров компании).

Возможно некомпланарное соединение - это соединение, при котором ригель и стойка лежат не в одной плоскости. Например: Cтойка 120 мм и Ригель 104 мм.

Угловая зона здания определяется по формуле e/10, где е - это меньшая из сторон здания (ширина или длина). Если конструкция находится дальше, чем е/10 от угла здания, то она в рядовой зоне, если ближе - в угловой. Для корректного определения угловой зоны, воспользуйтесь примером, см справа.

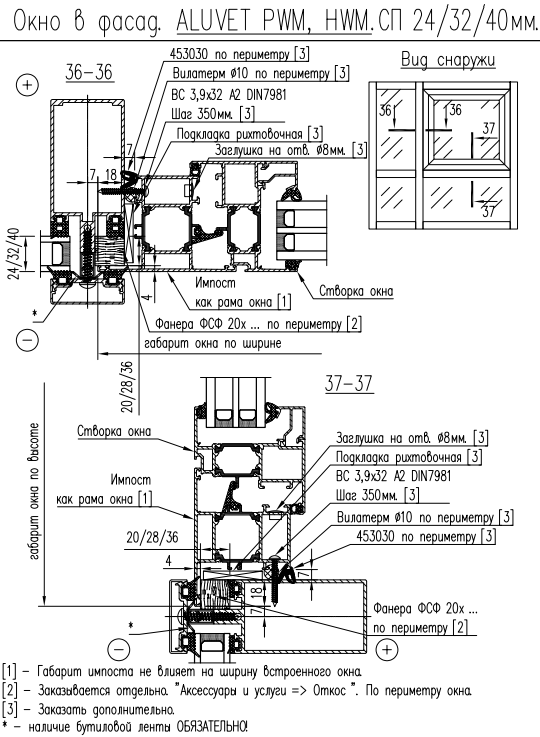

Пример узла сборки стойки/ригеля с установкой оконной конструкции («окно в фасад») для:

Kaleva Aluvet PWM и Kaleva Aluvet HWM

При установке окна в фасад выбор толщин заполнения для Kaleva Aluvet FS остается неизменным - 24, 32 и 40 мм. Толщина заполнения для оконных элементов - согласно спецификации оконной профильной системы.

В качестве рамы используется импост!

Учитывайте это при построение окна в StartОкна!

1. Размер окна по ширине равен расстоянию между центром оси стоек минус 14 мм.

2. Размер окна по высоте равен расстоянию между центром оси ригелей минус 14 мм

Важно!

С 28.05.2026г. дополнительные материалы для интегрируемых окон или дверей (в составе Kaleva Aluvet FS) расчитываются автоматически! Выбирать отдельно не нужно! Пример оформления см в разделе: Видеоуроки Start Окна. Алюминий
Если же окно заказывается отдельно, то потребуются дополнительные материлы, смотри ниже пояснения:

Пояснение к оформлению дополнительных материалов (для Kaleva Aluvet PWM и Kaleva Aluvet HWM) в программе StartОкна:

1. Уплотнитель 453030.

Оформить в "Аксессуарах и услугах" > "Профиль в нарезку АЛ". В миллиметрах. Периметр окна. Пример:

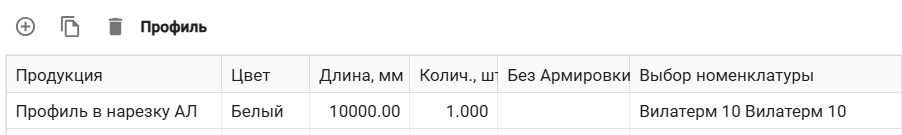

2. Вилатерм.

Оформить в "Аксессуарах и услугах" > "Профиль в нарезку АЛ". В миллиметрах 10000 мм на конструкцию

3. Саморезы.

Оформить через "Материалы", 30шт арт.: 3,9х32 DIN7981-A2 ВС 3,9х32 DIN7981-A2 полусфера (нерж). .

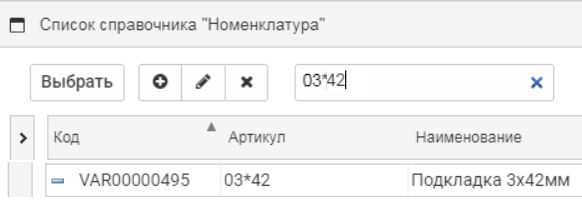

4. Подкладки рихтовочные.

Оформить 60 шт через "Материалы":

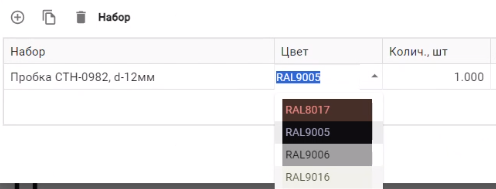

5. Заглушки под отверстия. Оформить через "Набор" 30шт:

арт.: СТН-0982 (под D12)

В наличии белые,черные,серые и коричневые. Оформить в "Аксессуарах и услугах" >"Набор"

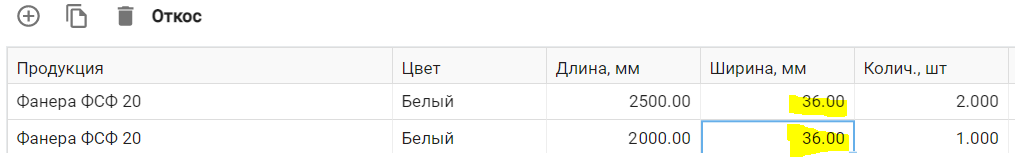

6. Фанера. Оформить в "Аксессуарах и услугах" > "Откос". По периметру окна.

Под заполнение 24/32/40 необходимо выбрать фанеру шириной 20/28/36 соответственно, пример под заполнение 40мм используется ширина 36м:

7. Бутиловая лента. Комплектуется к изделию FS по умолчанию.

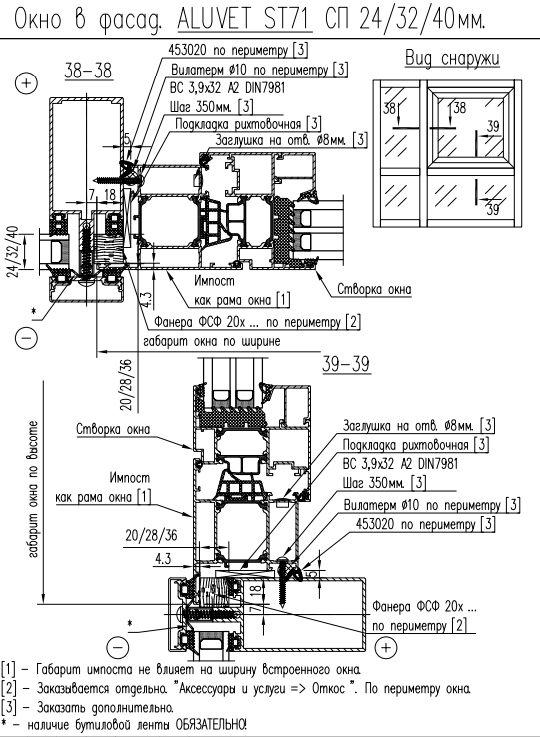

Пример узла сборки стойки/ригеля с установкой оконной конструкции («окно в фасад») для:

KALEVA ALUVET ST71 окно

При установке окна в фасад выбор толщин заполнения для Kaleva Aluvet FS остается неизменным - 24, 32 и 40 мм. Толщина заполнения для оконных элементов - согласно спецификации оконной профильной системы KALEVA ALUVET ST 71 окно.

В качестве рамы используется импост!

Учитывайте это при построение окна в StartОкна!

1. Размер окна по ширине равен расстоянию между центром оси стоек минус 14 мм.

2. Размер окна по высоте равен расстоянию между центром оси ригелей минус 14 мм

Важно!

С 28.05.2026г. дополнительные материалы для интегрируемых окон или дверей (в составе Kaleva Aluvet FS) расчитываются автоматически! Выбирать отдельно не нужно! Пример оформления см в разделе: Видеоуроки Start Окна. Алюминий
Если же окно заказывается отдельно, то потребуются дополнительные материлы, смотри ниже пояснения:

Пояснение к оформлению дополнительных материалов (для KALEVA ALUVET ST71 окно) в программе StartОкна:

1. Уплотнитель 453020.

Оформить в "Аксессуарах и услугах" > "Профиль в нарезку АЛ". В миллиметрах. Периметр двери, кроме порога. Пример:

2. Вилатерм.

Оформить в "Аксессуарах и услугах" > "Профиль в нарезку АЛ". В миллиметрах 10000 мм на конструкцию

3. Саморезы.

Оформить через "Материалы", 30шт арт.: 3,9х32 DIN7981-A2 ВС 3,9х32 DIN7981-A2 полусфера (нерж). .

4. Подкладки рихтовочные.

Оформить 60 шт через "Материалы":

5. Заглушки под отверстия. Оформить через "Набор" 30шт:

арт.: СТН-0982 (под D12)

В наличии белые,черные,серые и коричневые. Оформить в "Аксессуарах и услугах" >"Набор"

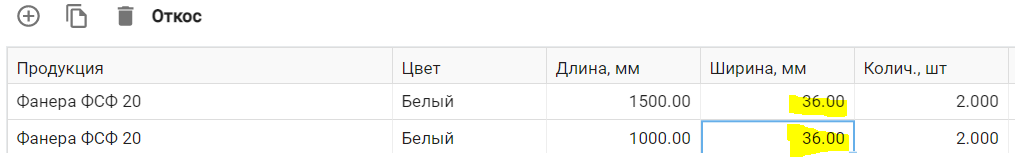

6. Фанера. Оформить в "Аксессуарах и услугах" > "Откос". По периметру окна.

Под заполнение 24/32/40 необходимо выбрать фанеру шириной 20/28/36 соответственно, пример под заполнение 40мм используется ширина 36м:

7. Бутиловая лента. Комплектуется к изделию FS по умолчанию.

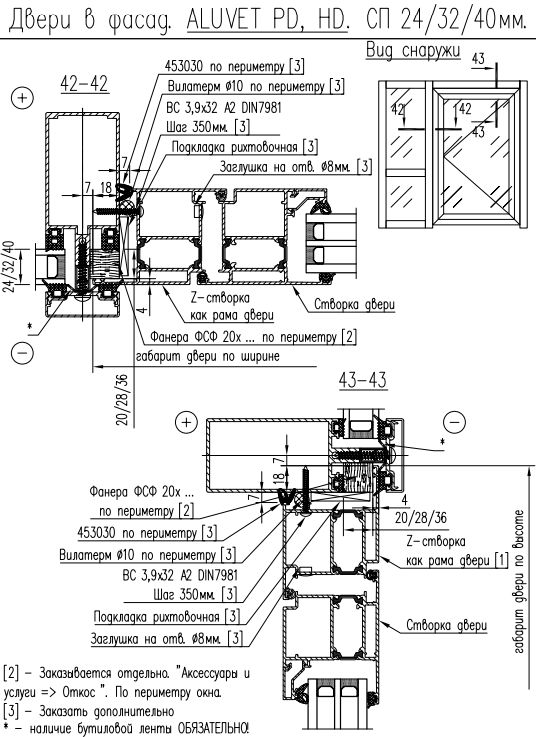

Пример узла сборки стойки/ригеля с установкой дверной конструкции («дверь в фасад») для:

Kaleva Aluvet Glass Standart: PD65 и Kaleva Aluvet Glass Standart: HD75

При установке двери в фасад выбор толщин заполнения для Kaleva Aluvet FS остается неизменным - 24, 32 и 40 мм. Толщина заполнения для дверных створок - согласно спецификации дверной профильной систем.

В качестве рамы используется Z створка !

Учитывайте это при построение двери в StartОкна!

1. Размер двери по ширине равен расстоянию между центром оси стоек минус 14 мм.

2. Размер двери по высоте рассчитывается каждый раз индивидуально (зависит от типа применяемого порога, уровня чистового пола).

Важно!

С 28.05.2026г. дополнительные материалы для интегрируемых окон или дверей (в составе Kaleva Aluvet FS) расчитываются автоматически! Выбирать отдельно не нужно! Пример оформления см в разделе: Видеоуроки Start Окна. Алюминий
Если же окнодверь заказывается отдельно, то потребуются дополнительные материлы, смотри ниже пояснения:

Пояснение к оформлению дополнительных материалов (для Kaleva Aluvet Glass Standart: PD65 и Kaleva Aluvet Glass Standart: HD75) в программе StartОкна:

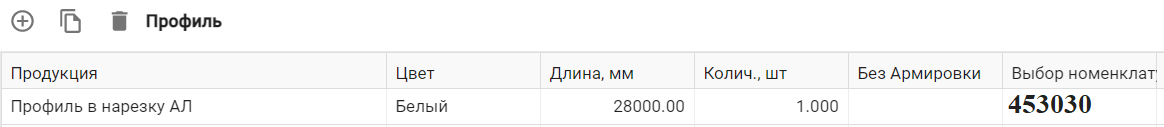

1. Уплотнитель 453030.

Оформить в "Аксессуарах и услугах" > "Профиль в нарезку АЛ". В миллиметрах. Периметр двери, кроме порога. Пример:

2. Вилатерм.

Оформить в "Аксессуарах и услугах" > "Профиль в нарезку АЛ". В миллиметрах 10000 мм на конструкцию

3. Саморезы.

Оформить через "Материалы", 30шт на конструкцию. арт.: 3,9х32 DIN7981-A2 ВС 3,9х32 DIN7981-A2 полусфера (нерж).

4. Подкладки рихтовочные.

Оформить 60 шт через "Материалы":

5. Заглушки под отверстия. Оформить через "Набор" 30шт:

арт.: СТН-0982 (под D12)

В наличии белые,черные,серые и коричневые. Оформить в "Аксессуарах и услугах" >"Набор"

6. Фанера. Оформить в "Аксессуарах и услугах" > "Откос". По периметру двери.

Под заполнение 24/32/40 необходимо выбрать фанеру шириной 20/28/36 соответственно, пример под заполнение 40мм используется ширина 36м:

7. Бутиловая лента. Комплектуется к изделию FS по умолчанию.

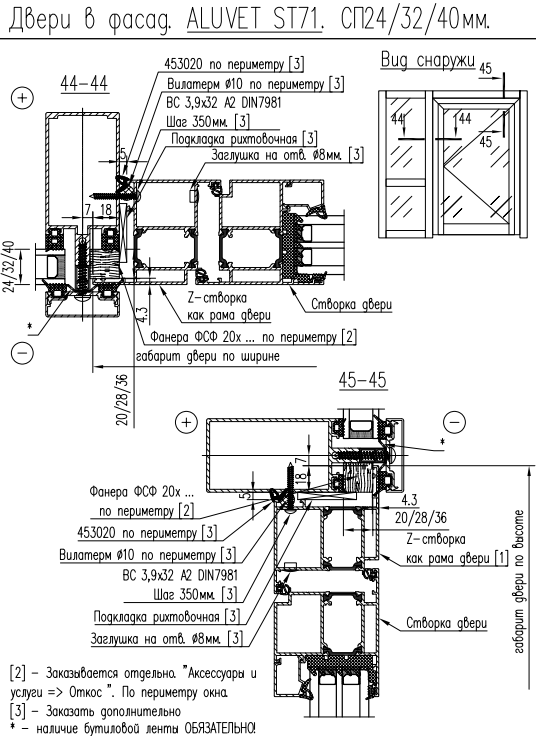

Пример узла сборки стойки/ригеля с установкой дверной конструкции («дверь в фасад») для:

KALEVA ALUVET ST71 дверь снаружи на себя

При установке двери в фасад выбор толщин заполнения для Kaleva Aluvet FS остается неизменным - 24, 32 и 40 мм. Толщина заполнения для дверных створок - согласно спецификации дверной профильной системы KALEVA ALUVET ST71 дверь снаружи на себя

В качестве рамы используется Z створка !

Учитывайте это при построение двери в StartОкна!

1. Размер двери по ширине равен расстоянию между центром оси стоек минус 14 мм.

2. Размер двери по высоте рассчитывается каждый раз индивидуально (зависит от типа применяемого порога, уровня чистового пола).

Важно!

С 28.05.2026г. дополнительные материалы для интегрируемых окон или дверей (в составе Kaleva Aluvet FS) расчитываются автоматически! Выбирать отдельно не нужно! Пример оформления см в разделе: Видеоуроки Start Окна. Алюминий
Если же дверь заказывается отдельно, то потребуются дополнительные материлы, смотри ниже пояснения:

Пояснение к оформлению дополнительных материалов (для KALEVA ALUVET ST71 дверь снаружи на себя) в программе StartОкна:

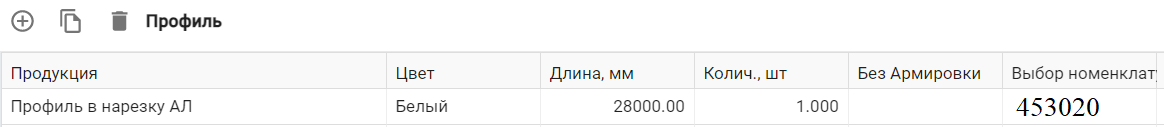

1. Уплотнитель 453020.

Оформить в "Аксессуарах и услугах" > "Профиль в нарезку АЛ". В миллиметрах. Периметр двери, кроме порога. Пример:

2. Вилатерм.

Оформить в "Аксессуарах и услугах" > "Профиль в нарезку АЛ". В миллиметрах 10000 мм на конструкцию

3. Саморезы.

Оформить через "Материалы", 30шт на конструкцию. арт.: 3,9х32 DIN7981-A2 ВС 3,9х32 DIN7981-A2 полусфера (нерж).

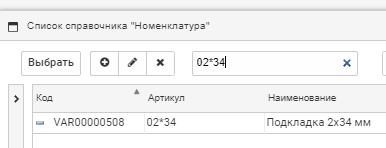

4. Подкладки рихтовочные.

Оформить 60 шт через "Материалы":

5. Заглушки под отверстия. Оформить через "Набор" 30шт:

арт.: СТН-0982 (под D12)

В наличии белые,черные,серые и коричневые. Оформить в "Аксессуарах и услугах" >"Набор"

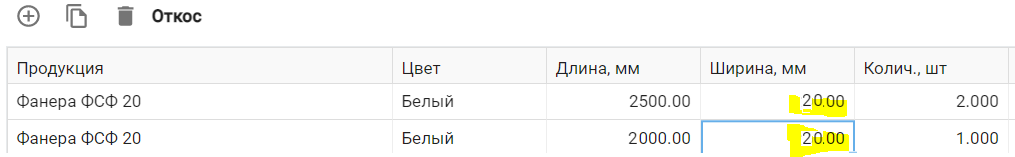

6. Фанера. Оформить в "Аксессуарах и услугах" > "Откос". По периметру двери.

Под заполнение 24/32/40 необходимо выбрать фанеру шириной 20/28/36 соответственно, пример под заполнение 40мм используется ширина 36м:

7. Бутиловая лента. Комплектуется к изделию FS по умолчанию.

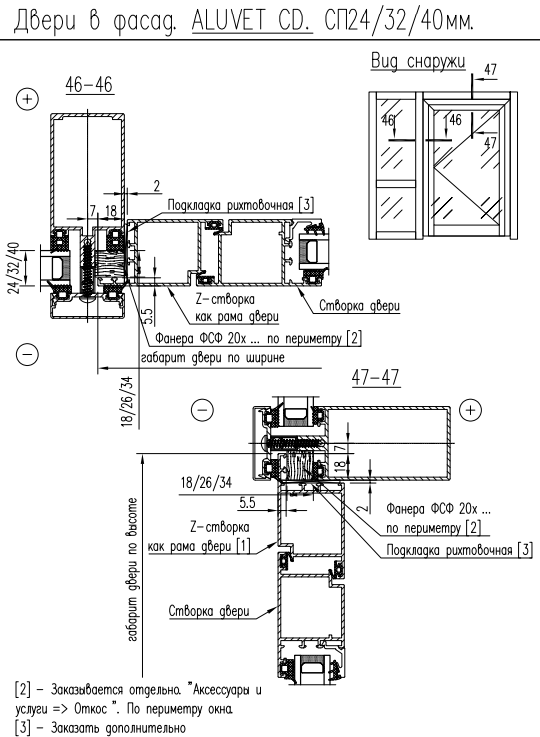

Пример узла сборки стойки/ригеля с установкой дверной конструкции («дверь в фасад») для:

Kaleva Aluvet СD (Сold Door)

При установке двери в фасад выбор толщин заполнения для Kaleva Aluvet FS остается неизменным - 24, 32 и 40 мм. Толщина заполнения для дверных створок - согласно спецификации дверной профильной системы Kaleva Aluvet СD (Сold Door)

В качестве рамы используется Z створка !

Учитывайте это при построение двери в StartОкна!

1. Размер двери по ширине равен расстоянию между центром оси стоек минус 14 мм.

2. Размер двери по высоте рассчитывается каждый раз индивидуально (зависит от типа применяемого порога, уровня чистового пола).

Крепение двери к стойкам осуществляется без саморезов. Применение саморезов для данной легкой двери не обязательно.

Важно!

С 28.05.2026г. дополнительные материалы для интегрируемых окон или дверей (в составе Kaleva Aluvet FS) расчитываются автоматически! Выбирать отдельно не нужно!! Пример оформления см в разделе: Видеоуроки Start Окна. Алюминий
Если же дверь заказывается отдельно, то потребуются дополнительные материлы, смотри ниже пояснения:

Пояснение к оформлению дополнительных материалов (для Kaleva Aluvet СD (Сold Door)) в программе StartОкна:

1. Подкладки рихтовочные.

Оформить через 30 шт на одну кострукцию "Материалы" на выбор:

2 Фанера. Оформить в "Аксессуарах и услугах" > "Откос". По периметру двери.

Под заполнение 24 необходимо выбрать фанеру шириной 20, пример под заполнение 24мм используется ширина 20м:
