Чертежи узлов Kaleva Aluvet FS
Чертежи узлов Kaleva Aluvet FS. Материал раздела «Kaleva Aluvet FS» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.
(С 17.05.2022г. по 21.05.2026г. использовалась стоечно-ригельная система на базе Реалит: Cтойки / Ригель 85 ( RE 6205) или Cтойки / Ригель 110 ( RE 6213). Подробно смотри по ссылке) |
В системе Kaleva Aluvet FS используются компланарные стойки и ригели: |
||||||
Вид стойки/ригеля |
Описание |
|||||
|
Описание: 1) Шаг вертикальных стоек 200 мм - 1500 мм 2) Шаг горизонтальных ригелей 200 мм - 2800 мм 3) Высота: 1500 мм - 3100 мм - наружные витражи, угловая зона 1500 мм- 3500 мм - наружные витражи, рядовая зона 1500 мм - 5000 мм - внутренние витражи 4. Максимальный вес 170 кг. |
|||||
|
Описание: 1) Шаг вертикальных стоек 200 мм - 1500 мм - наружные витражи 200 мм - 2000 мм - внутренние витражи 2) Шаг горизонтальных ригелей 200 мм- 2800 мм 3) Высота: 1500 мм - 4150 мм - наружные витражи, угловая зона 1500 мм - 4700 мм - наружные витражи, рядовая зона 1500 мм - 6000 мм - внутренние витражи 4) Максимальный вес 170 кг. |
|||||
|
Описание: 1) Шаг вертикальных стоек 200 мм - 1500 мм - наружные витражи 200 мм - 2000 мм - внутренние витражи 2) Шаг горизонтальных ригелей 200 мм- 2800 мм 3) Высота: 1500 мм - 5500 мм - наружные витражи, угловая зона 1500 мм - 6000 мм - наружные витражи, рядовая зона 1500 мм - 6000 мм - внутренние витражи 4) Максимальный вес 170 кг. |
|||||
Возможно некомпланарное соединение - это соединение, при котором ригель и стойка лежат не в одной плоскости. Например: Cтойка 120 мм и Ригель 104 мм. |
||||||
|
||||||

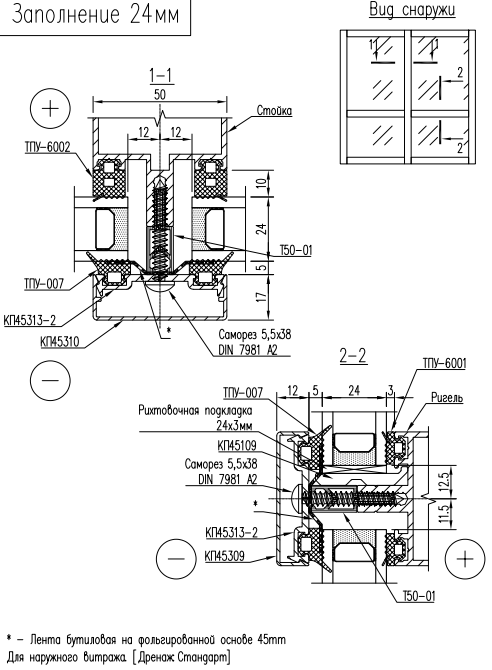

Профиль стойки/ригеля + заполнение 24 мм |
|---|
|

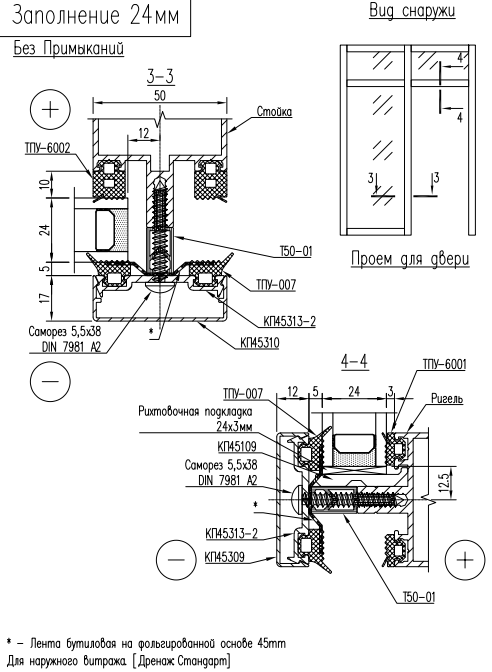

Стойка/ригель + заполнение 24 мм с проемом под установку двери (без примыканий) |
|

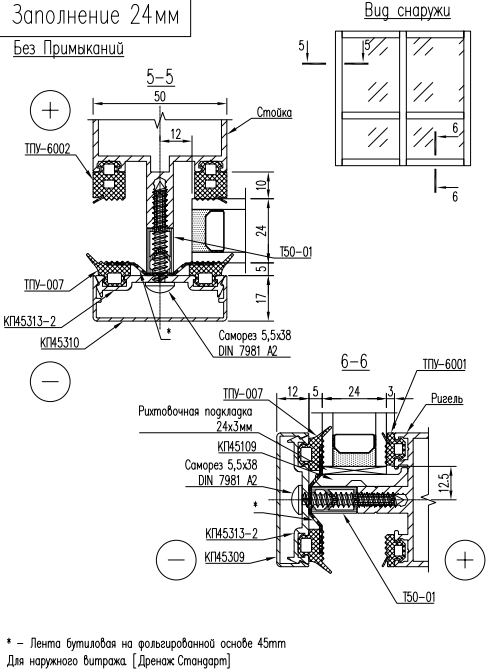

Профиль стойки/ригеля + заполнение 24 мм (без примыканий) |
|

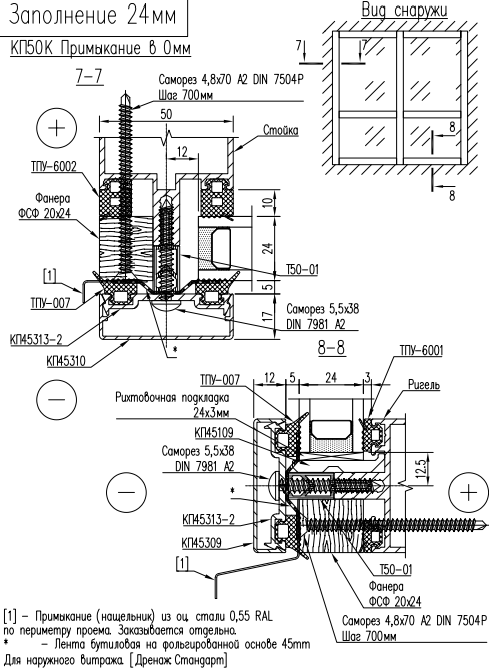

Стойка/ригель + КП50К Примыкание в 0мм + заполнение 24 мм |
|

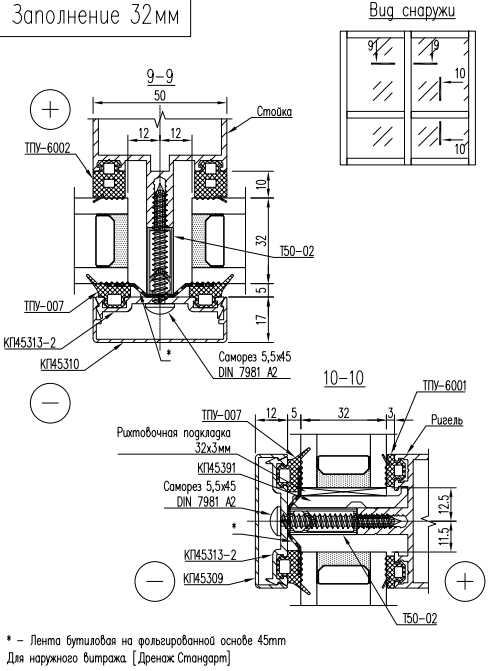

Профиль стойки/ригеля + заполнение 32 мм |
|

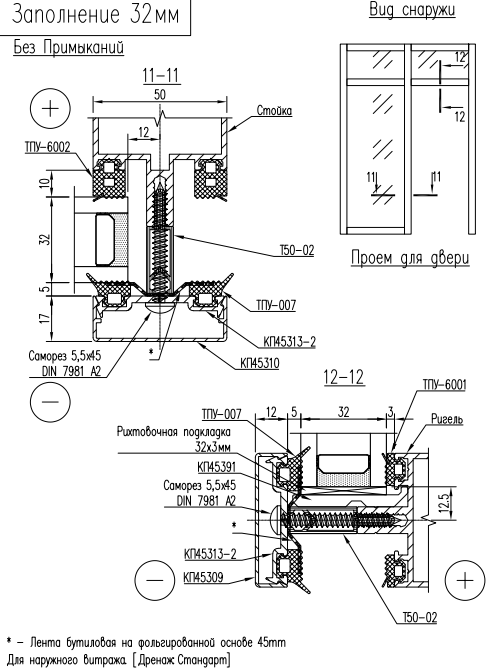

Стойка/ригель + заполнение 32 мм с проемом под установку двери |
|

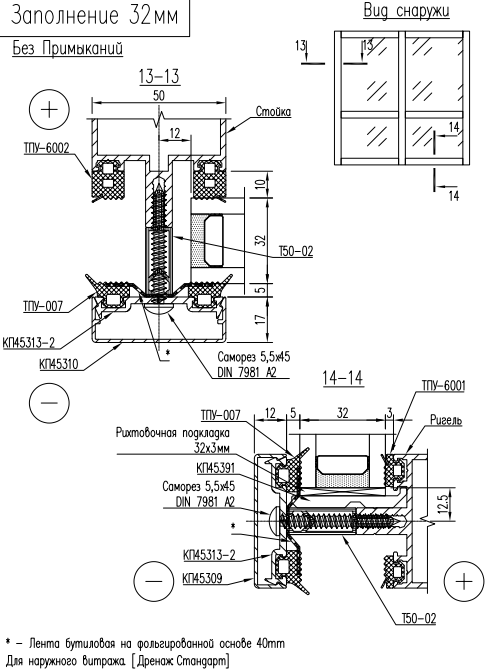

Профиль стойки/ригеля + заполнение 32 мм (без примыканий) |
|

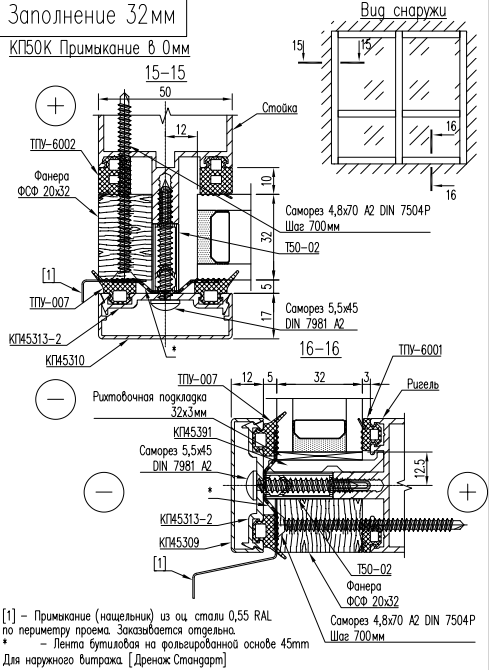

Стойка/ригель + КП50К Примыкание в 0мм + заполнение 32 мм |
|
Профиль стойки/ригеля + заполнение 40мм |
|

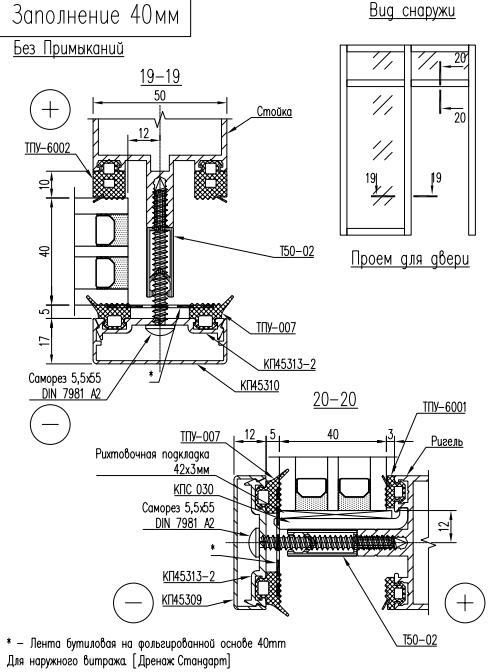

Стойка/ригель + заполнение 40 мм с проемом под установку двери |
|

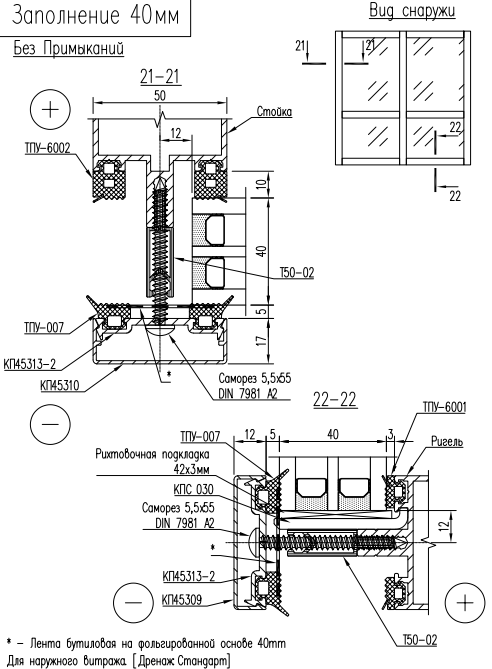

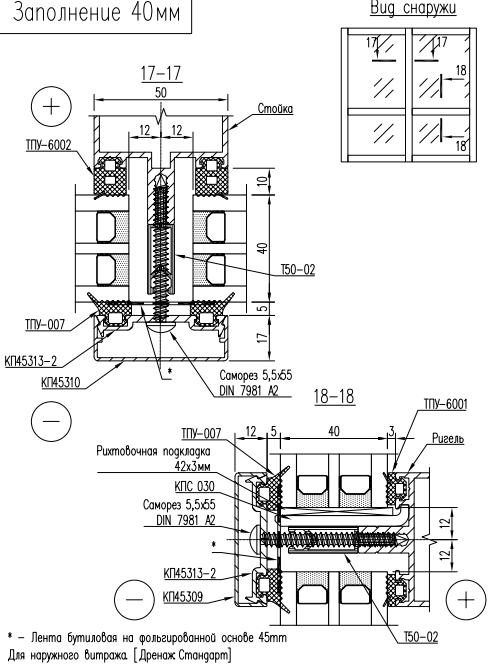

Профиль стойки/ригеля+ заполнение 40 мм (без примыкания) |
|

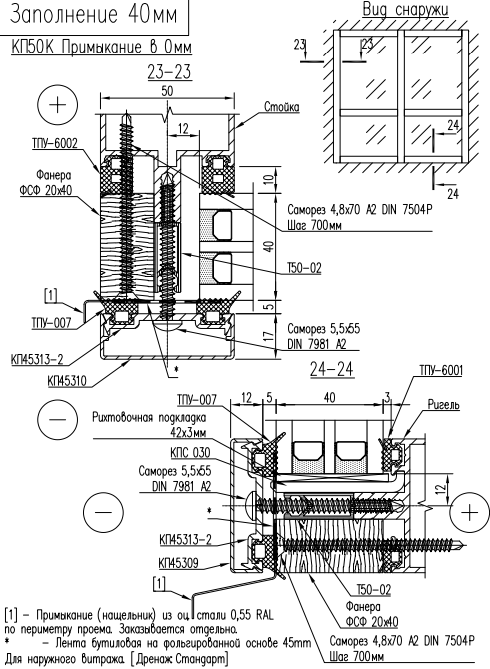

Стойка/ригель + КП50К Примыкание в 0мм + заполнение 40 мм |
|

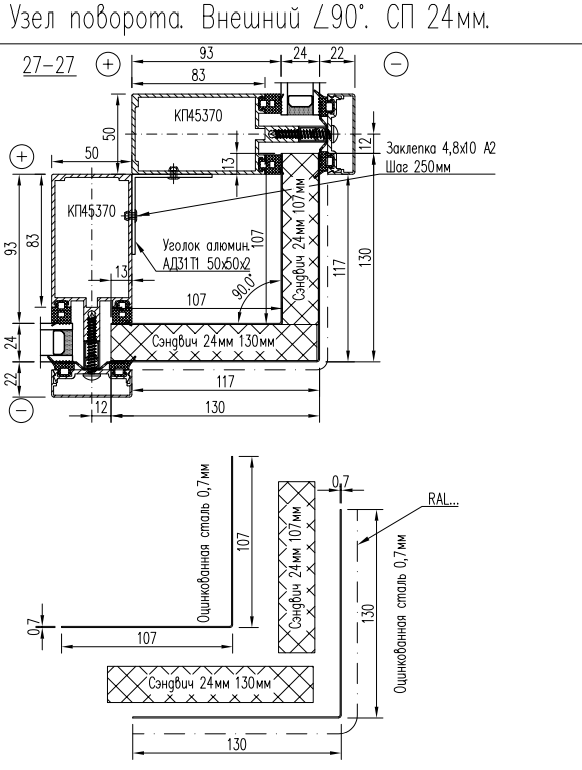

КП45370 Cтойки 104 мм. Узел поворота внешний с заполнением 24 мм (угол 90 гр.) |
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Угол сэндвича выбирается в StartОкнах отдельными позициями
|
||||||||||||||||||||||||||||||||||||||||

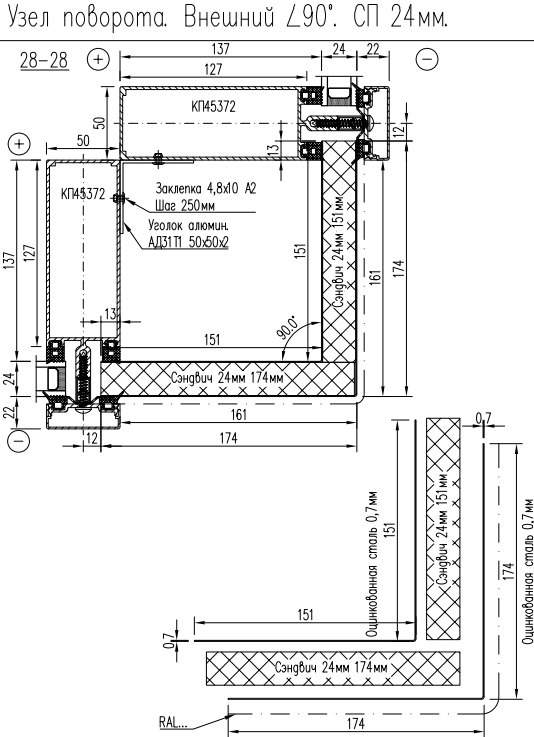

КП45372 Cтойка 148 мм. Узел поворота внешний с заполнением 24 мм (угол 90 гр.) |
||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||

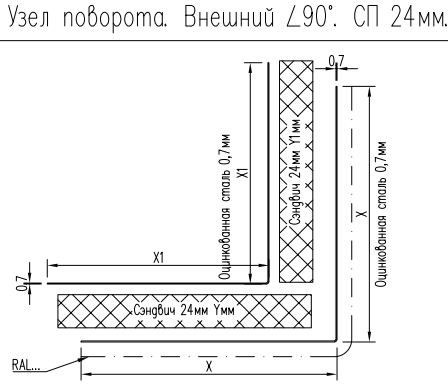

Узел поворота внешний с заполнением 24 мм (угол 90 гр.) |
||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||

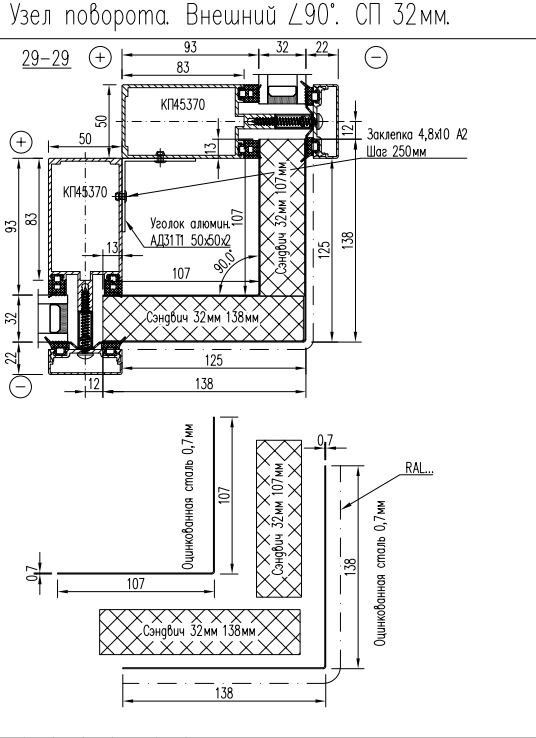

КП45370 Cтойки 104 мм. Узел поворота внешний с заполнением 32 мм (угол 90 гр.) |
||||||||||||||||||||||||||||||||||||||||

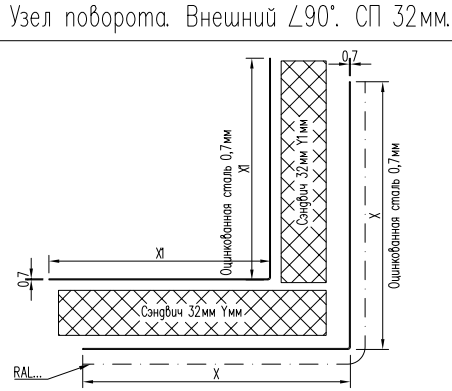

Угол сэндвича выбирается в StartОкнах отдельными позициями.
|
||||||||||||||||||||||||||||||||||||||||

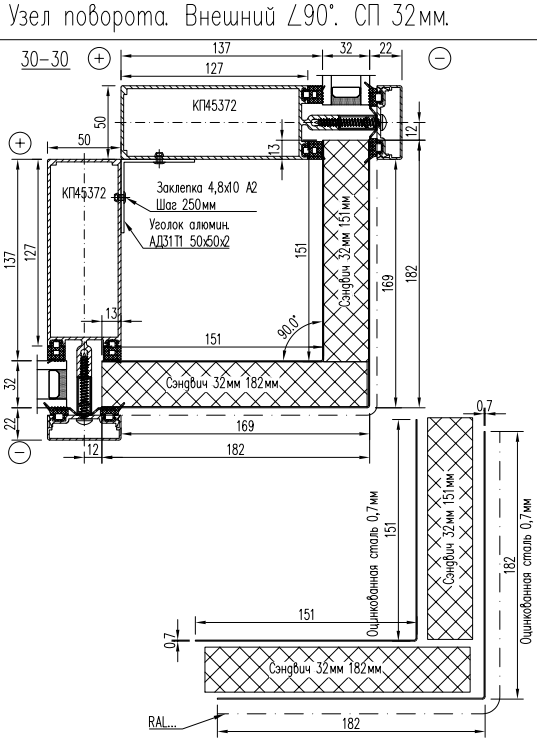

КП45372 Cтойка 148 мм. Узел поворота внешний с заполнением 32 мм (угол 90 гр.) |
||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||
Узел поворота внешний с заполнением 32 мм (угол 90 гр.) |
||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||

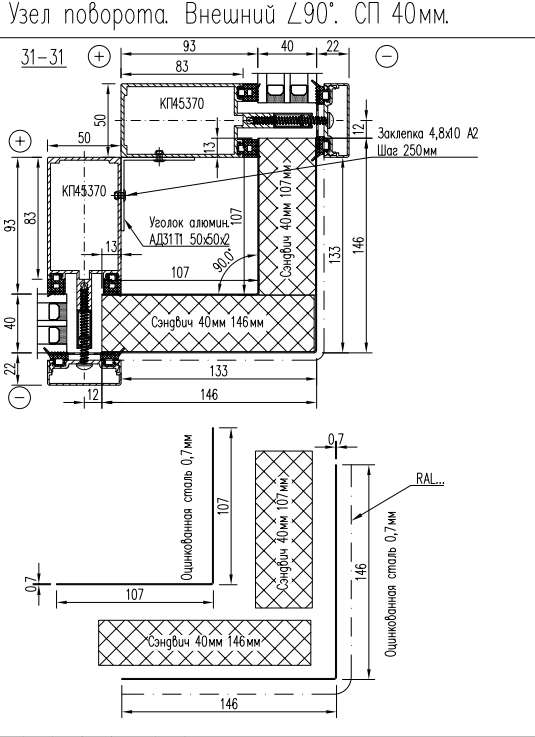

КП45370 Cтойки 104 мм. Узел поворота внешний с заполнением 40 мм (угол 90 гр.) |
||||||||||||||||||||||||||||||||||||||||
Угол сэндвича выбирается в StartОкнах отдельными позициями.
|
||||||||||||||||||||||||||||||||||||||||

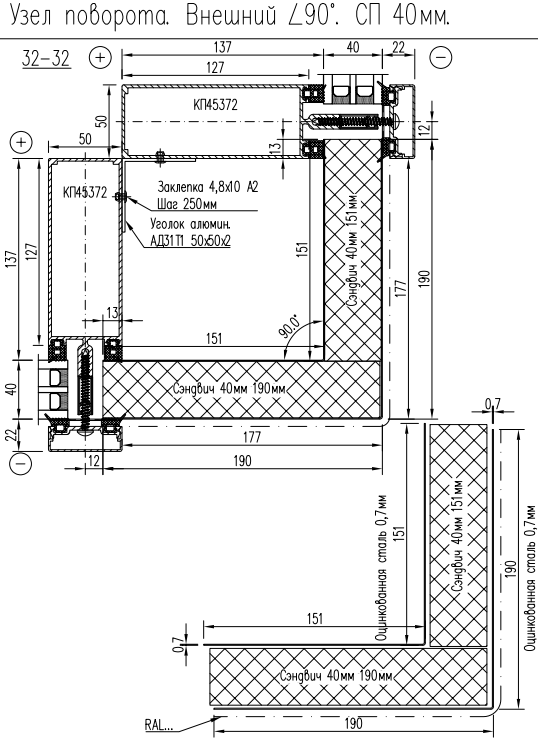

КП45372 Cтойка 148 мм. Узел поворота внешний с заполнением 40 мм (угол 90 гр.) |
||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||

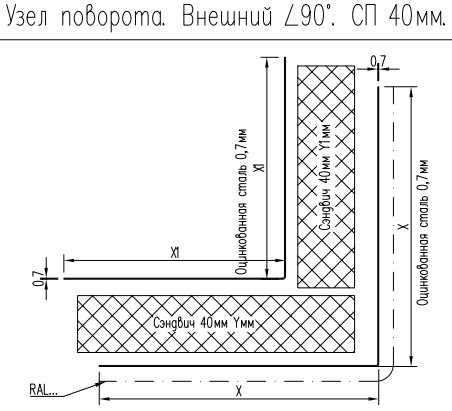

Узел поворота внешний с заполнением 40 мм (угол 90 гр.) |
||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||

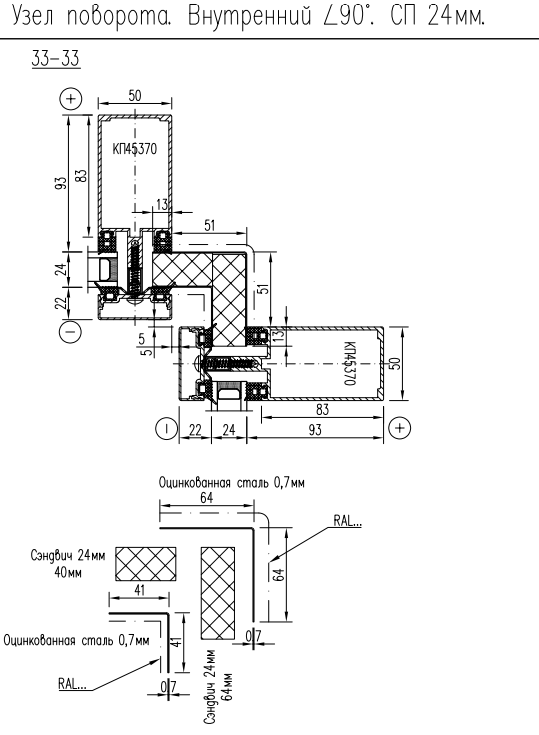

КП45370 Cтойки 104 мм. Узел поворота внутренний с заполнением 24 мм (угол 90 гр.) |
||||||||||||||||||||||||||||||||||||||||
Угол сэндвича выбирается в StartОкнах отдельными позициями.
|
||||||||||||||||||||||||||||||||||||||||

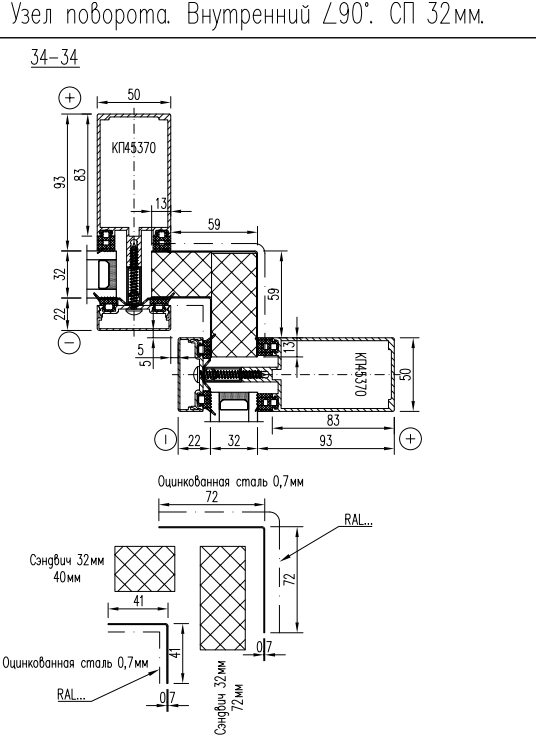

КП45370 Cтойки 104 мм. Узел поворота внутренний с заполнением 32 мм (угол 90 гр.) |
||||||||||||||||||||||||||||||||||||||||
Угол сэндвича выбирается в StartОкнах отдельными позициями.
|
||||||||||||||||||||||||||||||||||||||||

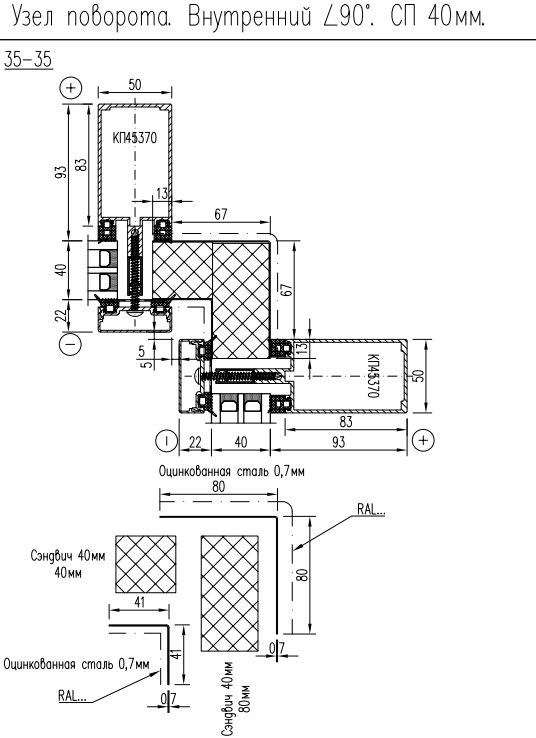

КП45370 Cтойки 104 мм. Узел поворота внутренний с заполнением 40 мм (угол 90 гр.) |
||||||||||||||||||||||||||||||||||||||||
Угол сэндвича выбирается в StartОкнах отдельными позициями.
|
