Схемы монтажа. Материал раздела «Kaleva Aluvet FS» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.
(С 17.05.2022г. по 21.05.2026г. использовалась стоечно-ригельная система на базе Реалаит: Cтойки / Ригель 85 ( RE 6205) или Cтойки / Ригель 110 ( RE 6213). Подробно смотри по ссылке) |

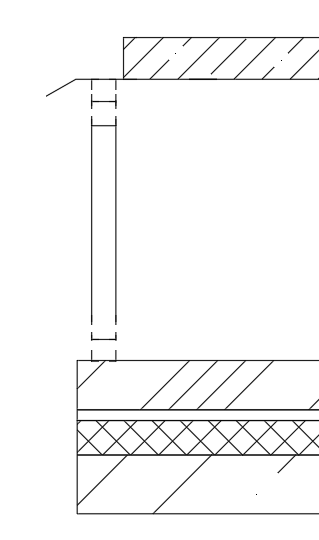

1. Конструкция устанавливается в световой проем. Плоскость строительного фасада совпадает с плоскостью остекления. Ось нижнего осноснования совпадает с ования совпадает с верхней плитой перекрытия. |
||
|---|---|---|
В StartОкна рассчитывается по схеме №1 и №2.
|
||

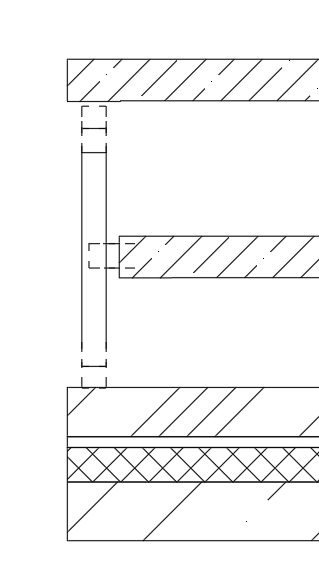

2. Конструкция устанавливается в световой проем высотой на 2 этажа. Плоскость строительного фасада совпадает с плоскостью остеклекления, при этом ось нижнего сечения, при этом ось нижнего основания совпадает с верхней плитой перекрытия третьего этажа. |
||
Необходимо передать на проектирование в конструкторское бюро.
|
||
3. Конструкция устанавливается в световой проем. Ось верхней плиты и нижнего основания не совпадают. |
||
Необходимо передать на проектирование в конструкторское бюро.
|
||

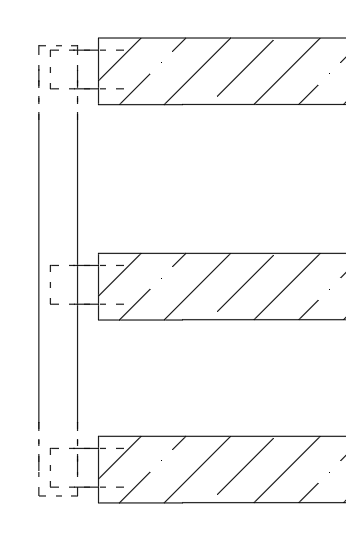

4. Конструкция устанавливается на выносе от плоскости фасада на 1 или 2 условных этажа. |
||
Необходимо передать на проектирование в конструкторское бюро.
|
||

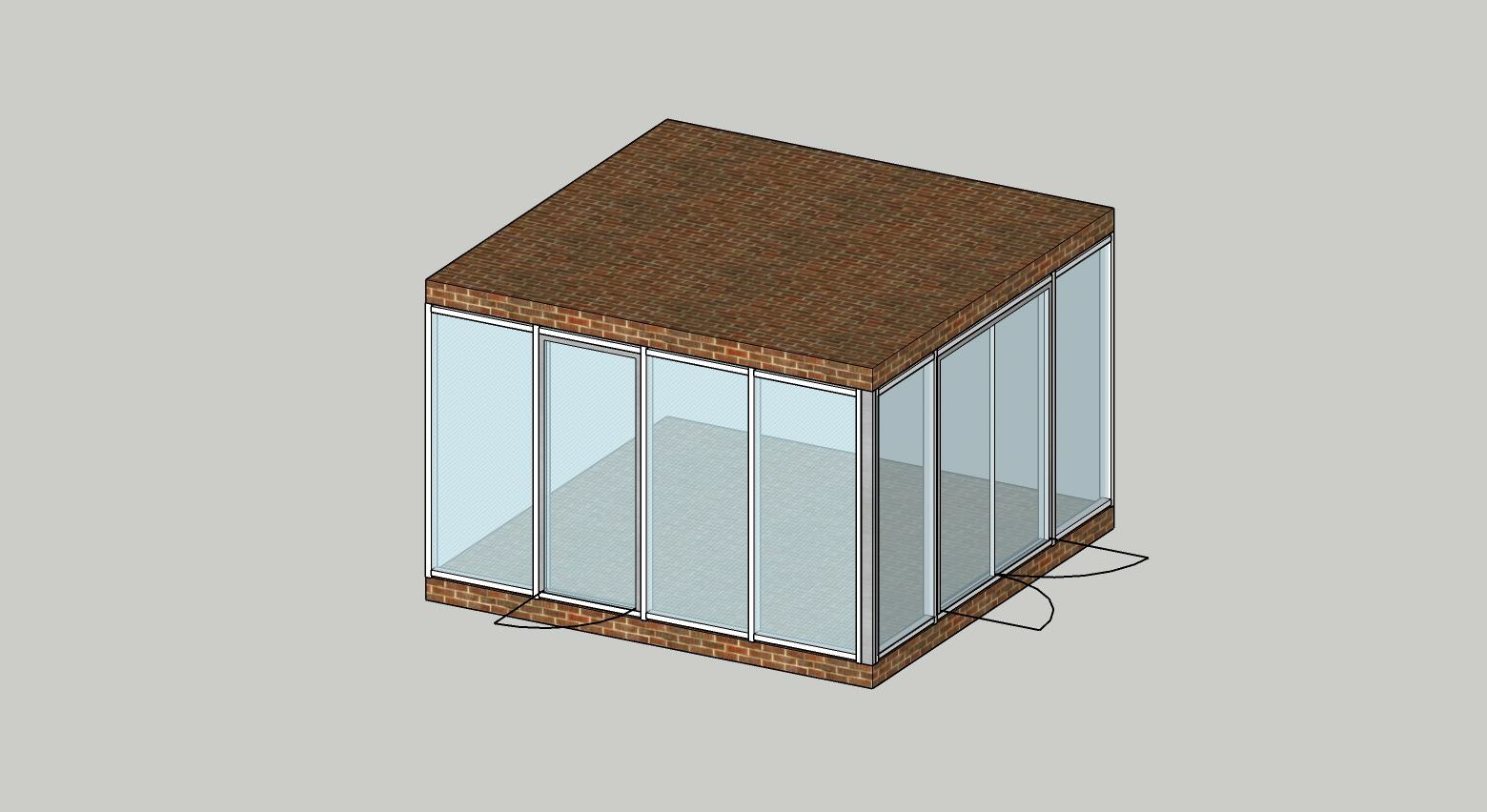

5. Конструкция устанавливается в световой проем с внутренними и внешними поворотами 90 градусов. |
||
В StartОкна необходимо выбирать сэндвич под 90 градусов. См узлы поворота в Чертежах узлов Kaleva Aluvet FS
|
