Витражи AWD75 HFS (выведено 28.02.2022г) — awd 75 (система выведена). Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.
Снято с производства / архив
Внимание! Система выведена из товарного ряда! |
С 28.02.2023г. данная система выведена из производства!! |
Системы AWD 75 HFS c 28.02.2023г. переименовали в Kaleva Aluvet HFS |
Возобновление продаж данной системы с 07.10.2022г. |
|||||||||
Описание |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
AWD75 HFS (Home Fasade System) Витражное остекление (HFS) - светопрозрачная конструкция, выполненная на основе оконных профилей с усиливающими элементами.Предназначена для установки в проем относительно небольших размеров (по сравнению с фасадным остеклением). Устанавливается домах постоянного проживания. |
|||||||||
Пример:
|

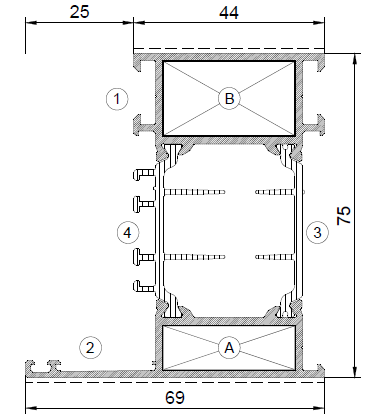

• Алюминиевый профиль с термомостом глубиной 40мм. • Монтажная глубина 75мм • Фурнитура G-U |
||||||||
Окна могут быть глухими и открывающимися. См ниже варианты открывания. |
|||||||||
Особенности системы: • Сторона открывания - только внутрь • Невозможно установить ручку с 2-х сторон. Ручка только изнутри • Невозможно изготовление штульпового открывания • Створка только прямоугольная • Невозможно изготовление изделий с установкой импоста в створку. • Уплотнитель притвора наружный не предусмотрен в данной системе, вторым контуром уплотнения работает уплотнитель средний, установленный в фальц рамы и створки. См чертежи узлов AWD75 HFS |
|||||||||
|
|||||||||
Варианты заполнения |
|||||||||
В глухой части в качестве заполнения возможно установить стеклопакет толщиной 32мм, 40мм, 42мм В створку в качестве заполнения возможно установить стеклопакет толщиной 40мм, 42мм В качестве непрозрачного заполнения применяется набор из 2-х окрашенных листов металла и сендвич-панели толщиной 32мм, 40мм. По умолчанию рекомендуется устанавливать в глухую часть стеклопакет 32мм, а в створку стеклопакет 42мм. В этом случае штапик и в глухой части и в открывающейся будет использован один и тот же. |
|||||||||

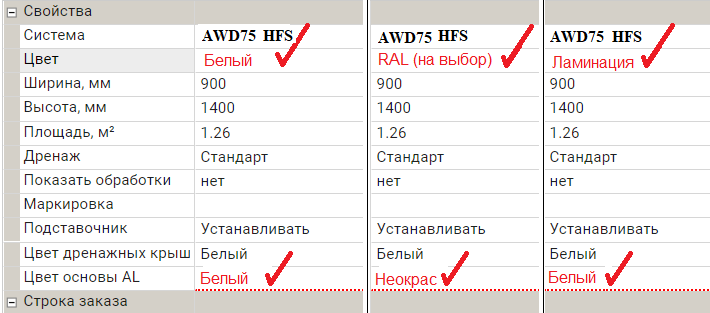

Цвет и отделка профиля: |
|||||||||
|
|||||||||
|
|||||||||
Особенности системы |
|||||||||
Изделия площадь которых превышает 3,5 кв.метра (без привязки к весу) необходимо вывозить в распакеченном виде. См раздел Правила запуска крупногабаритных изделий. В таком случае, в программе StartОкна необходимо в ручном режиме, в свойствах изделия выбрать параметр: "Заполнение отдельно". См пример. |
|||||||||
Внимание! Конструкции для витражного остекления поставляются на адрес в собранном виде. Если же необходимо отгрузить изделие в разобранном виде, например если имеются сложности с логистикой, то пишется примечание к изделию и прикладывается эскиз с обозначением, какие части конструкции необходимо оставить в сборе. См пример |
|||||||||
Внимание!!! В программе StartОкна конструкции оформляются без усилителя КПС. Усилитель КПС используестя если высота конструкции более 2500мм. Оформляется отдельно. Усилитель КПС не ламинируется! Обязательно см пример оформления! |
|||||||||
Фурнитура G-U UNI-JET |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Фурнитурная обвязка, используемая в окнах, аналогична оконной обвязке ПВХ-систем. Используется фурнитура G-U UNI-JET (в том числе G-U UNI-JET S-Concealed со скрытыми петлями). Максимальный заполнения - 100кг. Минимальная высота установки ручки 261мм Скрытые петли позволяют открывать створку на 90 градусов. |
||||||||||||||
Особенности цветового исполнения видимой фурнитуры GU: |
||||||||||||||
|
||||||||||||||
Поворотная створка |
Поворотно-откидное открывание |
|||||||||||||
Опции фурнитуры:
- возможно только низ створки - возможно по периметру класса RC2.
|
Опции фурнитуры:
- возможно только низ створки - возможно по периметру класса RC2. |
|||||||||||||
Обычные петли. Базовая безопасность.
|
Обычные петли. Взломостойкость RC2
|
Обычные петли. Взломостойкость низ створки
|
Обычные петли. Базовая безопасность
|
Обычные петли. Взломостойкость RC2
|
Обычные петли. Взломостойкость низ створки
|
|||||||||
Конструкции со скрытыми петлями выполняются ПО ГАРАНТИИ и в поворотно-откидном, и поворотном исполнении! |
||||||||||||||
Скрытые петли. Базовая безопасность
|
Скрытые петли. Взломостойкость RC2
|
Скрытые петли. Взломостойкость низ створки
|
Скрытые петли. Базовая безопасность
|
Скрытые петли. Взломостойкость RC2 *
|
Скрытые петли. Взломостойкость низ створки
|
|||||||||
|
||||||||||||||
Откидная створка |
Электропривод |
Дистанционное открывание |
|
|---|---|---|---|
Опции фурнитуры:
|
Электропривод ELTRAL (белый, черный, серебро) Не забудьте заказать добор! |
Дистанционное открывание VENTUS (белый, коричневый, серебро) |
|
|
|
|||
