Витражи AWD65 PVS (выведено 28.02.2022г) — awd 65 (система выведена). Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.
Снято с производства / архив
Внимание! Система выведена из товарного ряда! |
С 28.02.2023г. данная система выведена из производства!! |
Систему AWD65 PVS c 28.02.2023г. переименовали в Kaleva Aluvet PVS. |
Описание |
|---|
AWD65 PVS (Public Vestibule System) Витражное остекление (PVS) - светопрозрачная конструкция, выполненная на основе дверных профилей. Предназначена для установки в проем относительно небольших размеров (по сравнению с фасадным остеклением) конструкций как с открывающимися створками двери, так и с глухой частью. Данная конструкция также называется тамбурная или вестибюльная входная группа. Конструкция PVS устанавливается в общественных помещениях и домах сезонного проживания. |
Пример:
|
• Алюминиевый профиль с термомостом глубиной 30мм. • Монтажная глубина 65мм |
||||||||
Двери могут быть: • Одностворчатыми с открыванием наружу • Двустворчатыми (штульповое открывание) с открыванием наружу |
|||||||||
Варианты заполнения |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
Варианты заполнения - стеклопакет 32мм,40мм и 42мм, а также наборный сендвич 32мм и 40мм (набор из 2-х окрашенных листов металла и сендвич-панели толщиной 32мм, 40мм) |
|||||||||
Рекомендуется применение внешего и внутренего безопасного стекла (Закаленное стекло, Акустический триплекс, Ударостойкое стекло) |
|||||||||

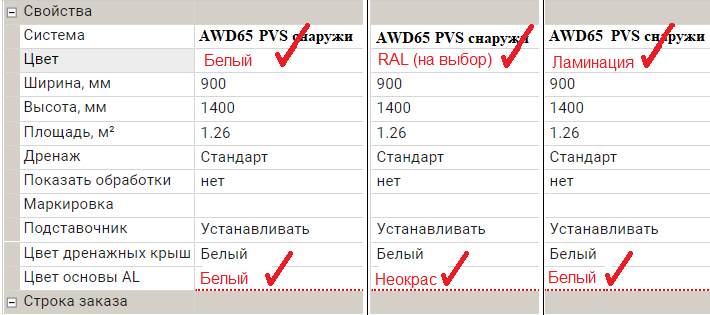

Цвет и отделка профиля: |
|||||||||
|
|||||||||
|
|||||||||
Особенности системы |
|---|
• Сторона открывания - только наружу • Усилитель на стойке находится изнутри помещения • Форма изделий только прямоугольная • Невозможно применение "порог рама" • Если используется низкий порог и необходимо изготовить створку без цоколя снизу, с порогом, то для нижних горизонтальных профилей необходимо выбирать створку с щеткодержателями. • В дверную створку возможна установка оконной створки (AWD65 362050 из системы AWD65 PW). Без гарантии, так как используется только один контур уплотнения со стороны помещения. |

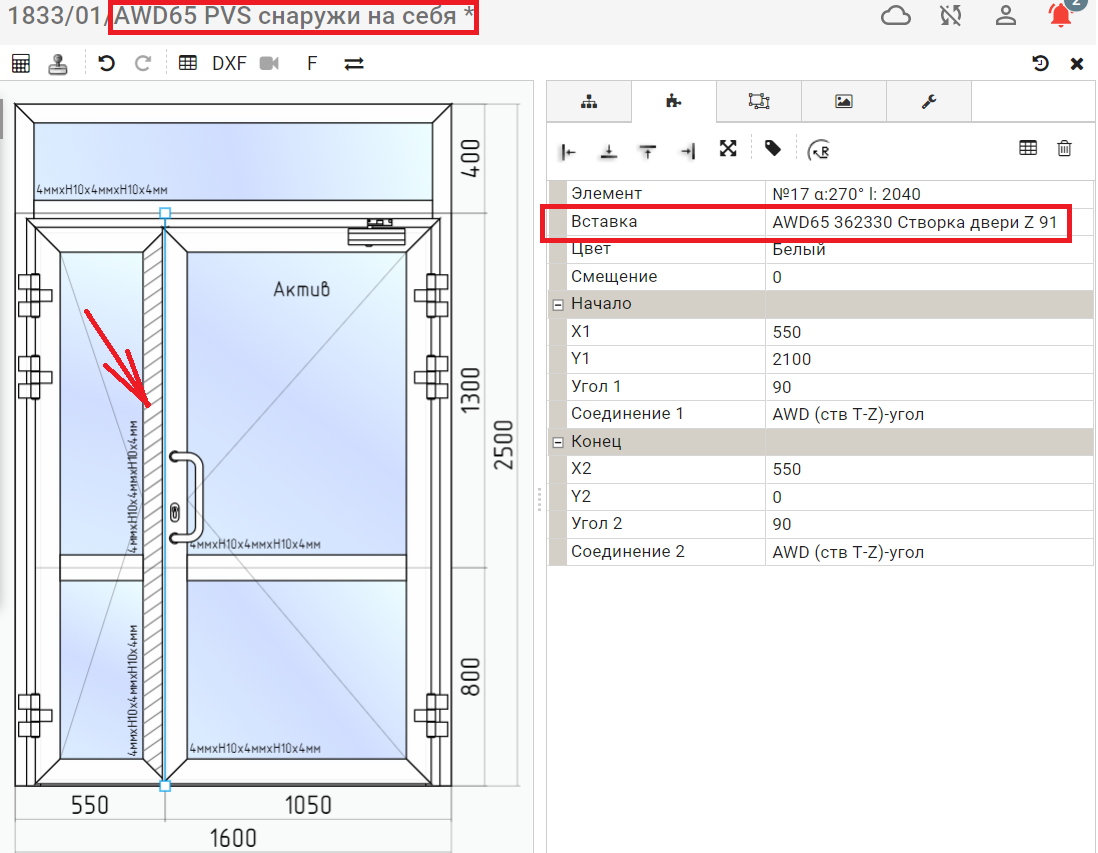

Изделия площадь которых превышает 3,5 кв.метра (без привязки к весу) необходимо вывозить в распакеченном виде. См раздел Правила запуска крупногабаритных изделий. В таком случае, в программе StartОкна необходимо в ручном режиме, в свойствах изделия выбрать параметр: "Заполнение отдельно". См пример. |
Внимание! Конструкции для витражного остекления поставляются на адрес в собранном виде. Если же необходимо отгрузить изделие в разобранном виде, например если имеются сложности с логистикой, то пишется примечание к изделию и прикладывается эскиз с обозначением, какие части конструкции необходимо оставить в сборе. |
Внимание!!! В программе StartОкна конструкции оформляются без усилителя КПС. Усилитель КПС используестя если высота конструкции более 2500мм. Оформляется отдельно. Усилитель КПС не ламинируется! Обязательно см пример оформления! |
Петли |
||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||
Замки |
||||||||||||||||
|
||||||||||||||||
|
||||||||||||||||
Ручки |
||||||||||||||||
|
||||||||||||||||
Нажимные гарнитуры |
||||||||||||||||
|
||||||||||||||||
Комплектация доводчиками |
||||||||||||||||
|
||||||||||||||||
Антипаниковые устройства |
Профильные цилиндры |
Шпингалеты |
||||||||||||||
(Открывание только наружу) |
(устаналиваются на рабочую створку) |
(устанавливаются при штульповом открывание на зависимой створке) |
||||||||||||||
|
||||||||||||||||
Информация рекомендуемая к ознакомлению |
|---|
- По умолчанию в нижней части створки устанавливается алюминевый цоколь высотой 119мм
-Порог высотой 14мм черного цвета |
