Дополнительные профили AWD 65 (выведено 28.02.2022г)
Дополнительные профили AWD 65 (выведено 28.02.2022г). Материал раздела «AWD 65 (система выведена)» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.
Снято с производства / архив
Внимание! Система выведена из товарного ряда! |
С 28.02.2023г. данная система выведена из производства!! |

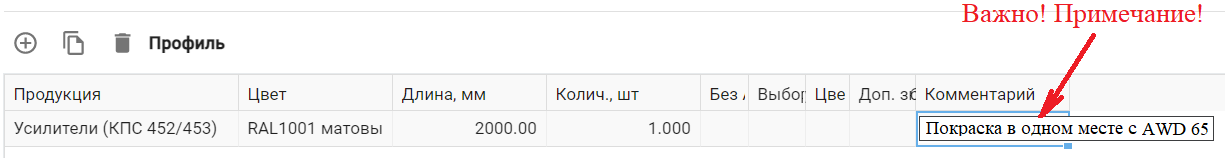

Усилитель КПС452/453 |
|---|
Момент инерции Jх - 12,07
|
Соединитель С48.0614 |
В области термомоста рекомендуется использовать ленту ПСУЛ. Саморез 3,9х16 DIN7981-A2 Шаг 250мм. В программе StartОкна саморезы выбрать через материал. В программе StartОкна профиль выбирается так:
|
Добор (Расширитель34мм) |

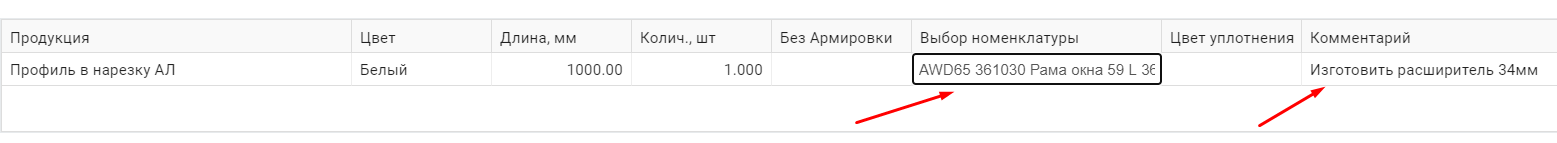

Саморез 3,9х16 DIN7981-A2 Шаг 250мм. В В области термомоста рекомендуется использовать ленту ПСУЛ. В программе Стартокна выбрать профиль рамы 361030 и обязательно написать в примечании "Изготовить расширитель 34мм"
|

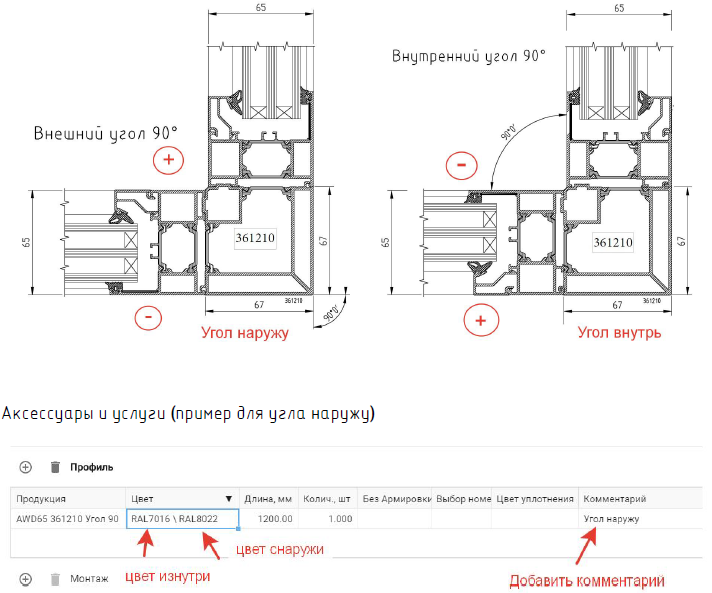

Угол 90 градусов. арт. 361210 |
В области термомоста рекомендуется использовать ленту ПСУЛ. |
Эркер |
В области термомоста рекомендуется использовать ленту ПСУЛ. |

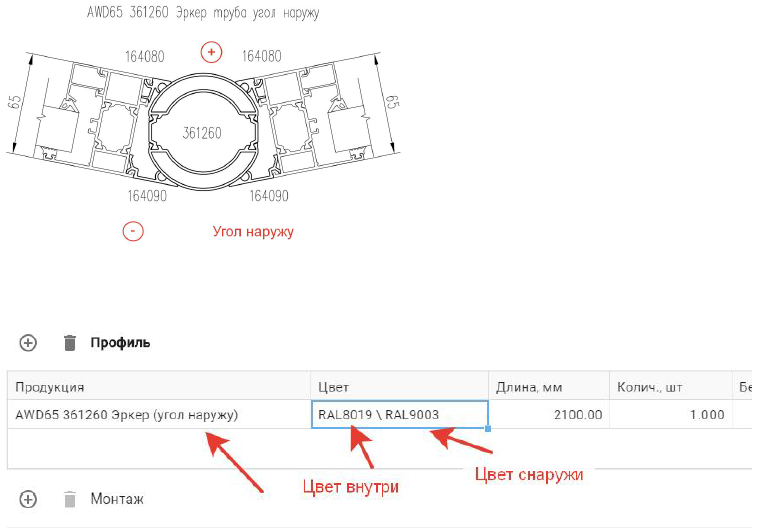

Эркер Труба ∠91⁰-180⁰. Угол наружу |
|

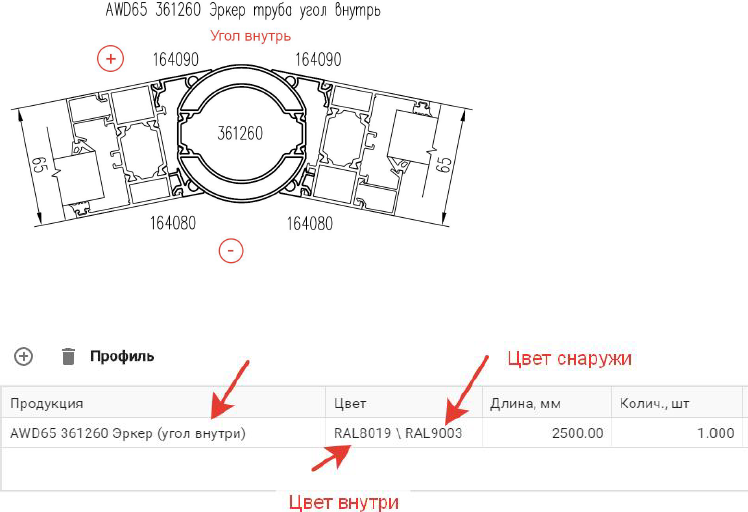

Эркер Труба ∠181⁰-205⁰. Угол внутрь |
|
