Дополнительные профили AWD75 (выведено 28.02.2022г)

Дополнительные профили AWD75 (выведено 28.02.2022г). Материал раздела «AWD 75 (система выведена)» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

Снято с производства / архив

Внимание! Система выведена из товарного ряда!

С 28.02.2023г. данная система выведена из производства!!

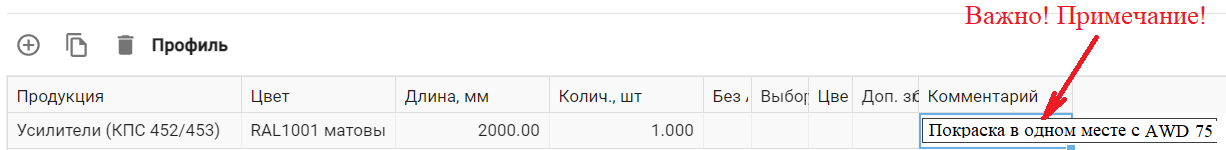

Усилитель КПС452/453
Момент инерции Jх - 12,07
Соединитель С48.0614
В области термомоста рекомендуется использовать 2 ленты ПСУЛ. Саморез 3,9х16 DIN7981-A2 Шаг 250мм. В программе StartОкна саморезы выбрать через материал. В программе StartОкна профиль выбирается так:
Добор (Расширитель34мм)

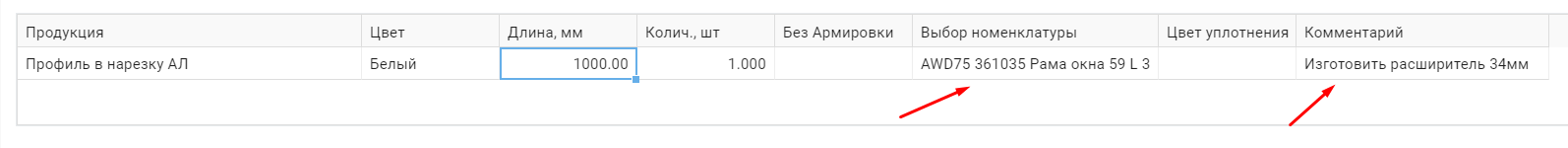

Саморез 3,9х16 DIN7981-A2 Шаг 250мм.В области термомоста рекомендуется использовать 2 ленты ПСУЛ. В программе Стартокна выбрать профиль рамы 361035 и обязательно написать в примечании "Изготовить расширитель 34мм"

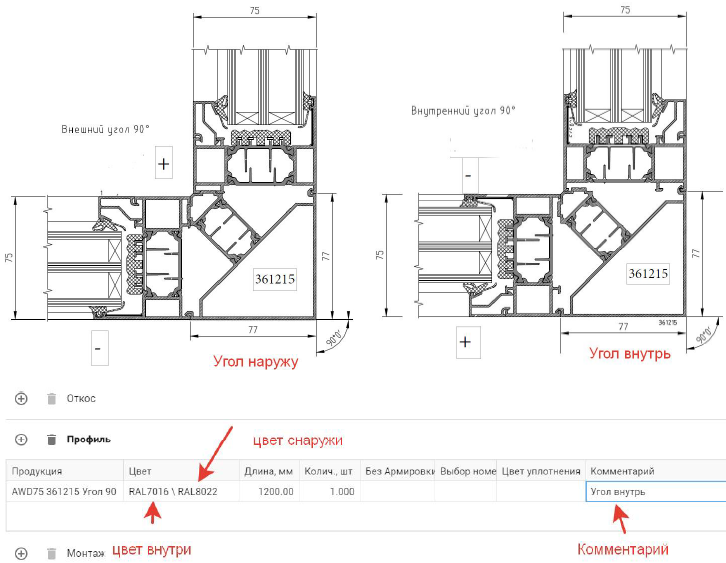

Угол 90 градусов. Арт. 361215

Эркер
В области термомоста рекомендуется использовать 2 ленты ПСУЛ.

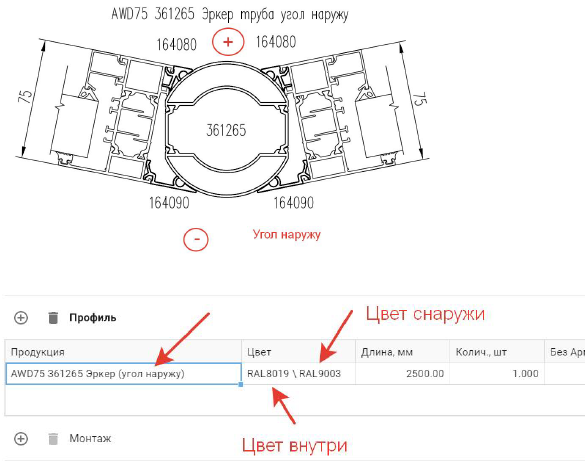

Эркер Труба ∠91⁰-180⁰. Угол наружу

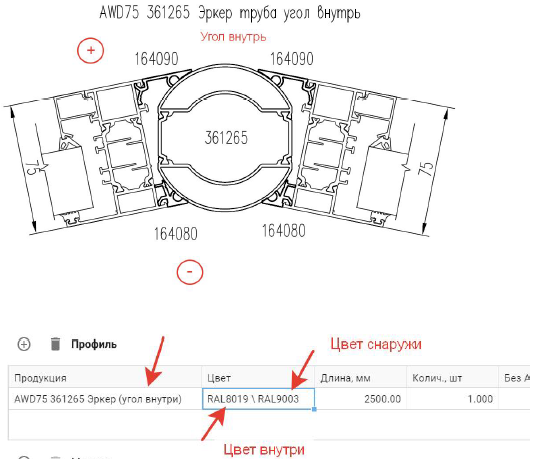

Эркер Труба ∠181⁰-205⁰. Угол внутрь.
