Двери AWD65 PD (выведено 28.02.2022г)

Двери AWD65 PD (выведено 28.02.2022г) — awd 65 (система выведена). Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.

Снято с производства / архив

Внимание! Система выведена из товарного ряда!

С 28.02.2023г. данная система выведена из производства!!

Систему AWD65 PD c 28.02.2023г. переименовали в Kaleva Aluvet PD

Описание

AWD65 PD (Public Door)

Двери, выполненные из данной серии профилей, устанавливаются в общественных помещениях и в домах сезонного проживания.

• Алюминиевый профиль с термомостом глубиной 30мм.

• Монтажная глубина 65мм

Двери могут быть:

• Одностворчатыми с открыванием как наружу так и внутрь помещения

• Двустворчатыми (штульповое открывание) с открыванием как наружу так и внутрь помещения.

См. особенности штульпового откр.

Варианты заполнения

Варианты заполнения - стеклопакет 32мм,40мм и 42мм, а также наборный сендвич 32мм и 40мм (набор из 2-х окрашенных листов металла и сендвич-панели толщиной 32мм, 40мм)

Рекомендуется применение внешего и внутренего безопасного стекла (Закаленное стекло, Акустический триплекс, Ударостойкое стекло)

Цвет и отделка профиля:

Стандартный цвет профиля Белый

Покраска по RAL с 2-х сторон в один цвет или разные цвета (с 01.11. 2021г. не используются глянцевые краски)

C 11.08.2022 введен индивидуальный перечень доступных цветов RAL:

(файл недоступен)

Доступные цвета RAL (файл недоступен)

Ламинация с 2-х сторон в один цвет или разные цвета.

Нельзя с одной стороны покрасить, а с другой заламинировать. За исключением: «Белый/Ламинация» или "Ламинация/Белый"

Декорирование (сублимирование) (с 23.01.2023г.) с 2-х сторон в один цвет.

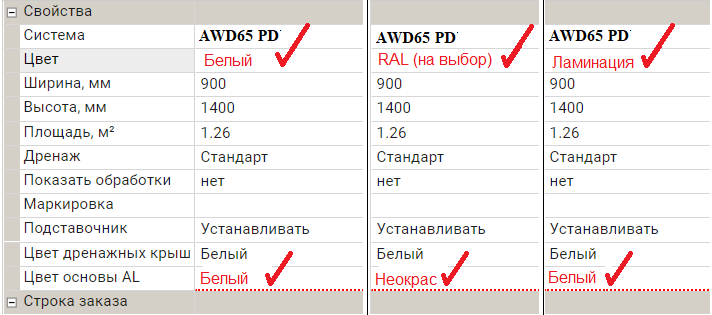

В программе StartОкна:

Для белого окна цвет основы должен быть белый.

Для покрашенного цвет основы должен быть неокрашенный.

Для ламинированного цвет основы должен быть белый.

Важно!

Обращаем ваше внимание на то, что с 11.10.2022 покраска алюминиевых профильных систем осуществляется разными покрасочными и, соответственно, красками разных производителей. Чтобы избежать разнотона необходимо исключить присутствие на одном и том же фасаде конструкций, открашенных красками разных производителей. В этом вам поможет приложенная таблица, в которой разделили производителей краски на три категории, между которыми комбинирование нежелательно:

Категория №1

Категория №2

Категория №3

Особенности системы

Изделия площадь которых превышает 3,5 кв.метра (без привязки к весу) необходимо вывозить в распакеченном виде.

См раздел Правила запуска крупногабаритных изделий. В таком случае, в программе StartОкна необходимо в ручном режиме, в свойствах изделия выбрать параметр: "Заполнение отдельно". См пример.

• Форма изделий только прямоугольная

• Если в качестве порога применяется рама, то установить цоколь в створку нельзя, вместо цоколя необходимо использовать профиль створки без щеткодержателя.

• Если используется низкий порог и необходимо изготовить створку без цоколя снизу, с порогом, то для нижних горизонтальных профилей необходимо выбирать створку с щеткодержателями

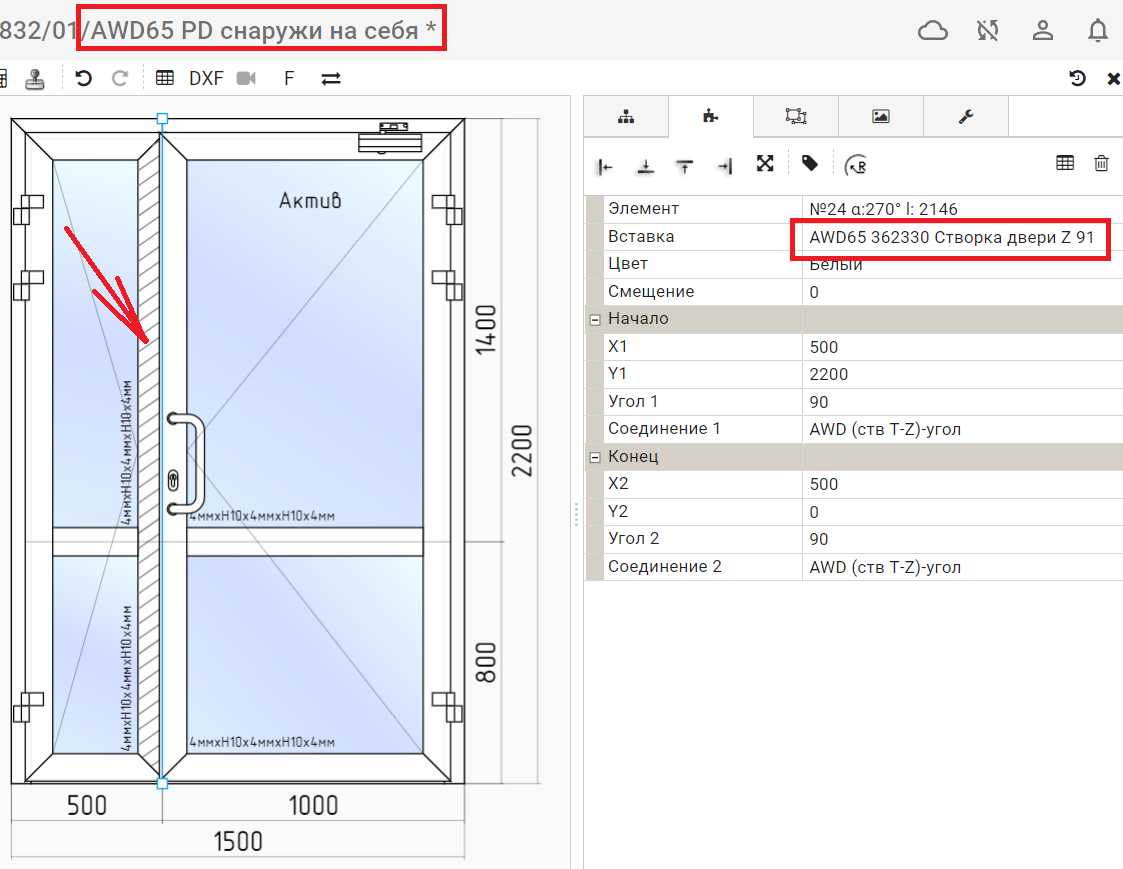

• В дверную створку возможна установка оконной створки (AWD65 362050 из системы AWD65 PW). Без гарантии, так как используется только один контур уплотнения со стороны помещения. Смотри в StartОкна доступные шаблоны.

Применяемые профили AWD65 PD	Чертежи узлов AWD65 PD

Ограничения размеров AWD65 PD	Дополнительные профили AWD65

Петли

2-х секционные петли

Только БЕЛЫЕ

3-х секционные петли

Белые и покраска

(смотри перечень доступных цветов по RAL (файл недоступен))

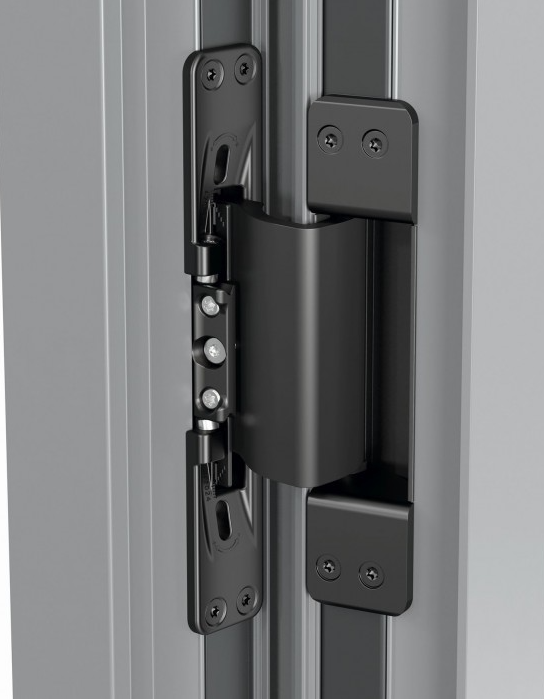

Скрытые петли V46180000

Открывание только наружу

Цвет петель всегда черный

Замки

Роликовая защелка

(только в применение с офисными

ручками и ручкой штангой)

Однозапорный замок

(Замок с роликом или замок с защелкой)

Многозапорный замок

В применение с многозапорным замком смещение ручки НЕВОЗМОЖНО

Замок с электрозащелкой

(только в применение с офисными

ручками и ручкой штангой)

Важно!

Применение одного лишь многозапорного замка не сделает дверь «тёплой». Основной бонус от использования многозапорного замка – увеличение противовзломности конструкции (термоизоляция также возрастает, но не до такой степени, чтобы дверь стала полноценно термоизолирующей). Смотри примеры с пояснениями в разделе Многозапорный замок.

Ручки

Ручка Оф. 300мм круглая

(пять системных цветов)

Ручка Оф. 300мм прямая

(пять системных цветов)

Ручка Оф. 300мм прямая (нерж.)

Штанга СДР-13 (нерж.)

(600мм., 1000мм.*, 1500мм., 2000мм*.)

Штанга DK 45 (нерж.)

(1500мм.)

Важно!

* Ручки 1000 мм. и 2000мм. не совместимы с многозапорным замком: крепеж ручки попадает в тело замка.

Нажимные гарнитуры

Раздельный нажимной гарнитур

(пять системных цветов)

Раздельный нажимной гарнитур

(нерж)

Раздельный нажимной гарнитур ELM

(нерж)

Комплектация доводчиками

Внешние доводчики

(Белый, Коричневый, Серебро. Не перекрашивается!)

Скрытые доводчики

Важно!

Скрытый доводчик "GU VTS 735 EN 3-5" Отсутствует у поставщика!

Дату поступления см в разделе: Временно приостановленная продукция .

Заказы, запущенные сейчас с доводчиком GU, с 30.09.22 будут заменены на GEZE Boxer

Антипаниковые устройства

Профильные цилиндры

Шпингалеты

Фурнитуры Антипаника

(Открывание только наружу)

Профильный цилиндр

(устаналиваются на рабочую створку)

Шпигалеты

(устанавливаются при штульповом открывание на зависимой створке)

Важно!

Временно отсутствует возможность установки:

Фурнитура антипаника для штульповых дверей, в применение с доводчиками белого, коричневого и серебристого цвета. Так как временнно отсутствуют 8545 Fapim (Координатор закрывания) белого, черного и серебристого цвета. Дату поступления см в разделе: Временно приостановленная продукция .

Информация рекомендуемая к ознакомлению

	Памятка по термоизоляции входных дверей.
	Рекомендации по проектированию входных ALU-дверей

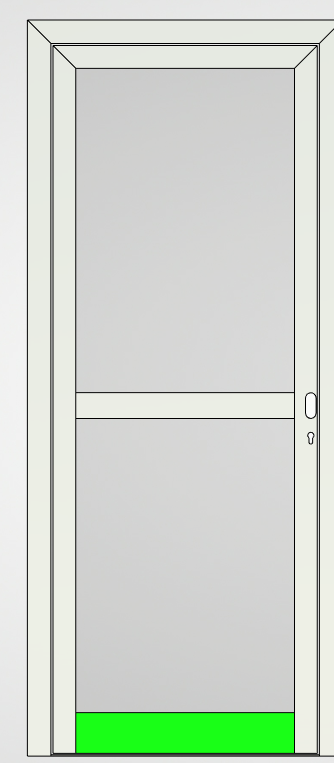

- По умолчанию в нижней части створки устанавливается алюминевый цоколь высотой 119мм

- Порог высотой 14мм черного цвета.
