Снято с производства / архив
Внимание! Система выведена из товарного ряда! |
22.02.2023г. данная система (на основе профиля 71 мм) выведена из производства!! |
22.02.2023г. произошла заменена - на систему на основе профилей 65мм. |
Данный раздел не использовать для работы !! |
Информация в данном разделе отображает свойства системы с 16.09.2021г по 22.02.2023г !! |
Описание |
||||||||
|---|---|---|---|---|---|---|---|---|
Kaleva Aluvet PWM (Public Window Max) Серия комбинированных профилей с термомостом, предназначенная для изготовления окон для установки в общественных помещениях и в домах сезонного проживания. |
||||||||
• Алюминиевый профиль с термомостом глубиной 34мм. • Монтажная глубина 71мм • Главная отличительная особенность от окон Public Window - это то, что в этой системе используется створка с установленной фурнитурой Savio, способной выдерживать вес заполнения до 130кг. |
||||||||
Окна могут быть глухими и открывающимися (поворотными, откидными, поворотно-откидными. В том числе со скрытыми петлями) |
||||||||
Варианты заполнения |
||||||||
В качестве заполнения возможно установить стеклопакет толщиной 32мм, 40 мм, 42 мм В качестве непрозрачного заполнения применяется набор из 2-х окрашенных листов металла и сэндвич-панели 32мм и 40 мм. |
||||||||
По умолчанию рекомендуется устанавливать в глухую часть стеклопакет 32мм, а в створку стеклопакет 40мм или 42мм. В этом случае штапик и в глухой части и в открывающейся будет использован один и тот же |
||||||||
Цвет и отделка профиля: |
||||||||
|
||||||||
|
||||||||
Особенности системы |
||||||||
Изделия площадь которых превышает 3,5 кв.метра (без привязки к весу) необходимо вывозить в распакеченном виде. См раздел Правила запуска крупногабаритных изделий. В таком случае, в программе StartОкна необходимо в ручном режиме, в свойствах изделия выбрать параметр: "Заполнение отдельно". См пример. |
||||||||

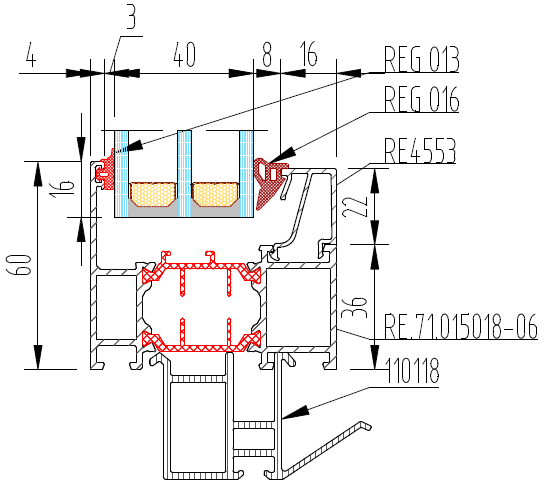

• Сторона открывания - только внутрь • Невозможно установить ручку с 2-х сторон. Ручка только изнутри • Невозможно изготовление штульпового открывания • Форма изделий: только прямоугольная • Невозможно изготовление изделий с установкой импоста в створку • Возможно применение двух видов створок: Створка окна 75. Арт.: RE.71.032033 и Створка окна 85. Арт.: RE.71.044045. (До 13.10.2022 в качестве створки 75 использовалась створка арт.: RE.71.032033-06) • Возможно применение двух видов рам (RE.71.015018-06 Рама окна 60 L и RE.71.016019 Рама окна 70 L) • Возможно применение двух видов импостов (Импост 84 T. Арт.: RE.71.015022-06 и Импост 94 T. Арт.: RE.71.016023) • Возможно редактирование системы до витражного остекления. См пример в Видеоуроки Start Окна • Возможно изготовление рамы из импостного профиля. • Уплотнитель притвора наружный не предусмотрен в данной системе, вторым контуром уплотнения работает уплотнитель средний, установленный в фальц рамы и створки. См Чертежи узлов Kaleva Aluvet PWM. |
||||||||
|
||||||||
Фурнитура SAVIO |
|||||||
|---|---|---|---|---|---|---|---|
Производитель: SAVIO. Италия. Система профилей: алюминиевые системы с европазом. В еропаз устанавливается фурнитурная обвязка створки окна Скрытые петли позволяют открывать створку на 110 градусов. Максимальный вес заполнения - 130кг. Цикл поворотно-откидного открывания/закрывания - более 20000 Минимальная высота установки ручки 501мм |
|||||||
Особенности цветового исполнения видимой фурнитуры SAVIO: |
|||||||
|
|||||||
Поворотная створка |
Поворотно-откидное открывание |
||||||
Опции фурнитуры:
Скрытые петли позволяют открывать створку на 110 градусов.
|
Опции фурнитуры:
Скрытые петли позволяют открывать створку на 110 градусов.
|
||||||
|
|
|
|
|
||||
Откидная створка |
Электропривод |
Дистанционное открывание |
|
|---|---|---|---|
Опции фурнитуры:
|
(белый, черный, серебро) Не забудьте заказать добор! |
Дистанционное открывание VENTUS (белый, коричневый, серебро) |
|
Показатели по теплосбережению: |
|---|
Показатели по теплосбережению: Двустворчатое окно размером 1470х1320 (получены расчетным путем) -для стеклопакета 4Иx16Arx4x14Arx4 коэффициент сопротивления теплопередачи составляет 0,65 м2*С°/Вт -для стеклопакета 4Иx16Arx4x14ArxCGSolar4 коэффициент сопротивления теплопередачи составляет 0,75 м2*С°/Вт |
