Дополнительные профили Kaleva Aluvet Public c 16.09.2021г. по 22.02.2023г

Дополнительные профили Kaleva Aluvet Public c 16.09.2021г. по 22.02.2023г. Материал раздела «Kaleva Aluvet Public c 16.09.2021г. по 22.02.2023г.» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

Снято с производства / архив

Внимание! Система выведена из товарного ряда!

22.02.2023г. данная система (на основе профиля 71 мм) выведена из производства!!

22.02.2023г. произошла заменена - на систему на основе профилей 65мм.

Данный раздел не использовать для работы !!

Информация в данном разделе отображает свойства системы с 16.09.2021г по 22.02.2023г !!

Усилитель КПС452/453

Момент инерции Jх - 12,07

Угол 90 градусов. Арт.: RE.64/066068

Важно!

Если цвет угла отличен от белого, то в StartОкнах первым выбирается цвет изнутри помещения, вторым цвет с улицы. Не зависимо от положения угла. Но в этом случае необходимо написать обязательное примечание:

Если угол выходит на улицу, то пишется примечание: угол наружу. Если угол выходит внутрь помещения: угол внутрь.

Расширители.

На основе: Рама окна 60 L. Арт.: RE.71.015018-06 и Рама окна 70 L. Арт.: RE.71.016019

Важно!

Расширитель добавляется через:

Аксессуары и услуги, профиль в нарезку Ал, указываем нужный артикул рамы окна, в коментарий пишем:

"Изготовить расширитель"

Соединитель C48.0614

Важно!

Саморез 3,9х16 DIN7981-A2 Шаг 250мм. В программе StartОкна саморезы выбрать через материал.
В программе StartОкна профиль выбирается так:

Эркерное соединение окон. Вариант 1.

Важно!

В месте соединения c трубой - рама окна выполняется из импостного профиля! В программе StartОкна необходимо выбрать данный профиль.
Используется эркерная труба от системы AWD 65!
Уплотнители заказываются отдельно! Через профиль в нарезку АЛ !

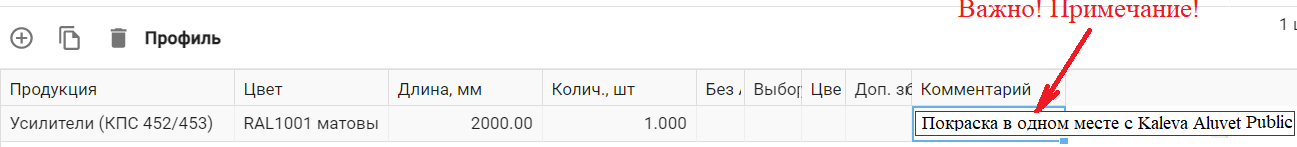

Важно!

В случае покраски напишите коментарий к позиции!

Эркерное соединение окон. Вариант 2.

Важно!

В качестве адаптеров используется две рамы окна 60 L. Арт.: RE.71.015018-06
Используется эркерная труба от системы AWD 65!
Уплотнители и соединители заказываются отдельно! Через профиль в нарезку АЛ !

Важно!

В случае покраски напишите коментарий к позиции!

Эркерное соединение дверей с открыванием внутрь

Важно!

В месте соединения c трубой - рама двери выполняется из Т створки (створочный профиль 92 Арт.:RE.71.038041). В программе StartОкна необходимо выбрать данный профиль.
Используется эркерная труба от системы AWD 65!
Уплотнители заказываются отдельно! Через профиль в нарезку АЛ !

Важно!

В случае покраски напишите коментарий к позиции!

Эркерное соединение дверей с открыванием наружу

Важно!

В месте соединения c трубой - рама двери выполняется из Z створки (створочный профиль 68 Арт.: RE.71.036040). В программе StartОкна необходимо выбрать данный профиль.
Используется эркерная труба от системы AWD 65!
Уплотнители заказываются отдельно! Через профиль в нарезку АЛ !

Важно!

В случае покраски напишите коментарий к позиции!
