Чертежи узлов Kaleva Aluvet PWM c 16.09.2021г. по 22.02.2023г

Чертежи узлов Kaleva Aluvet PWM c 16.09.2021г. по 22.02.2023г. Материал раздела «Окна PWM c 16.09.2021г. по 22.02.2023г» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

Снято с производства / архив

Чертежи узлов Kaleva Aluvet PWM c 16.09.2021г. по 22.02.2023г

Внимание! Система выведена из товарного ряда!

22.02.2023г. данная система (на основе профиля 71 мм) выведена из производства!!

22.02.2023г. произошла заменена - на систему на основе профилей 65мм.

Данный раздел не использовать для работы !!

Информация в данном разделе отображает свойства системы с 16.09.2021г по 22.02.2023г !!

 Глухое остекление. RE.71.015018-06 Рама окна 60 L

Важно!

Профиль рамы 60L используется если размеры изделия не более 2300х2300.

См раздел: Ограничения размеров Kaleva Aluvet PWM

Чертежи узлов Kaleva Aluvet PWM c 16.09.2021г. по 22.02.2023г

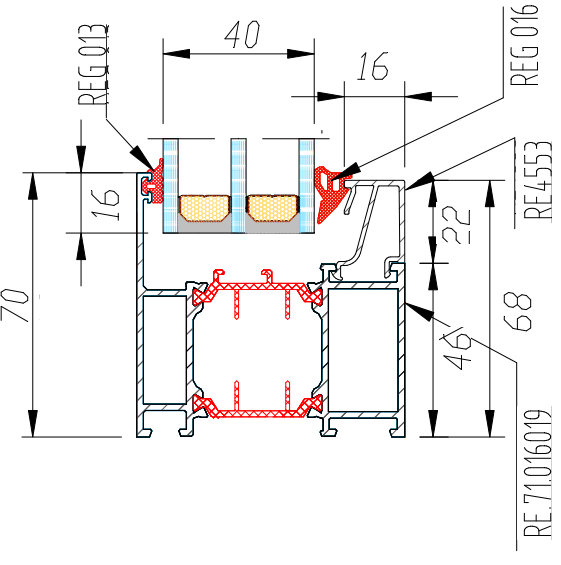

 Глухое остекление. RE.71.016019 Рама окна 70 L

Важно!

Профиль рамы 70L используется если размеры изделия не более 2500х2500.

См раздел: Ограничения размеров Kaleva Aluvet PWM

Чертежи узлов Kaleva Aluvet PWM c 16.09.2021г. по 22.02.2023г

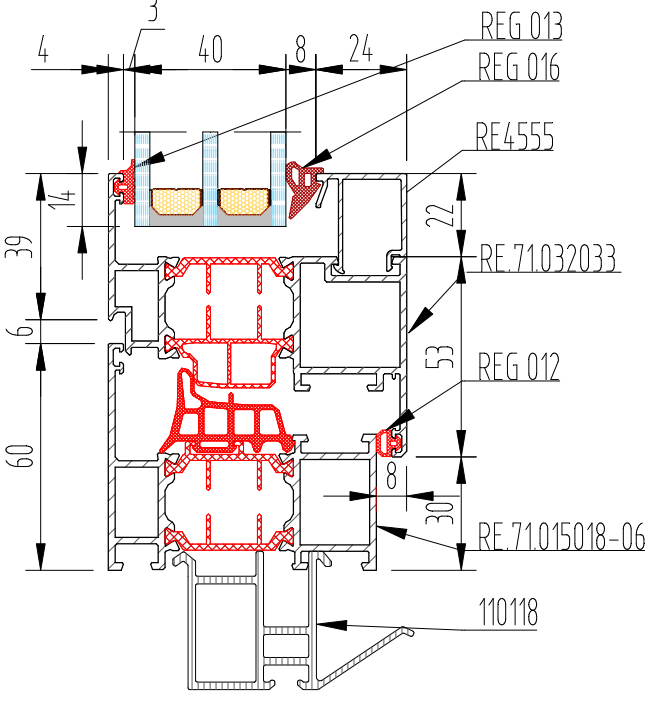

Рама окна 60 L + створка окна 75 арт.: RE.71.032033 (данная створка используется с 13.10.2022г.)

Важно!

Створка 75 используется если высота створки не более 2200мм.

См подробный график в разделе: Ограничения размеров Kaleva Aluvet PWM

(До 13.10.2022 в качестве створки 75 использовалась створка  арт.: RE.71.032033-06)

Чертежи узлов Kaleva Aluvet PWM c 16.09.2021г. по 22.02.2023г

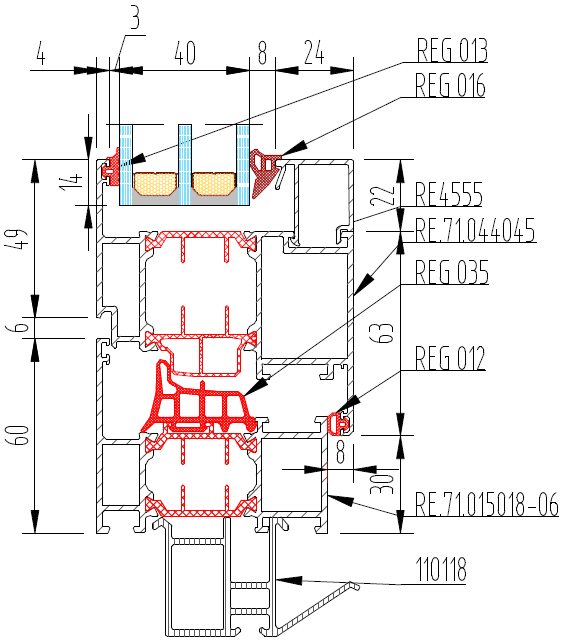

Рама окна 60 L  + Створка окна 85. Арт.: RE.71.044045

Важно!

Створка 85 используется если высота створки не более 2400мм.

См подробный график в разделе: Ограничения размеров Kaleva Aluvet PWM

Чертежи узлов Kaleva Aluvet PWM c 16.09.2021г. по 22.02.2023г

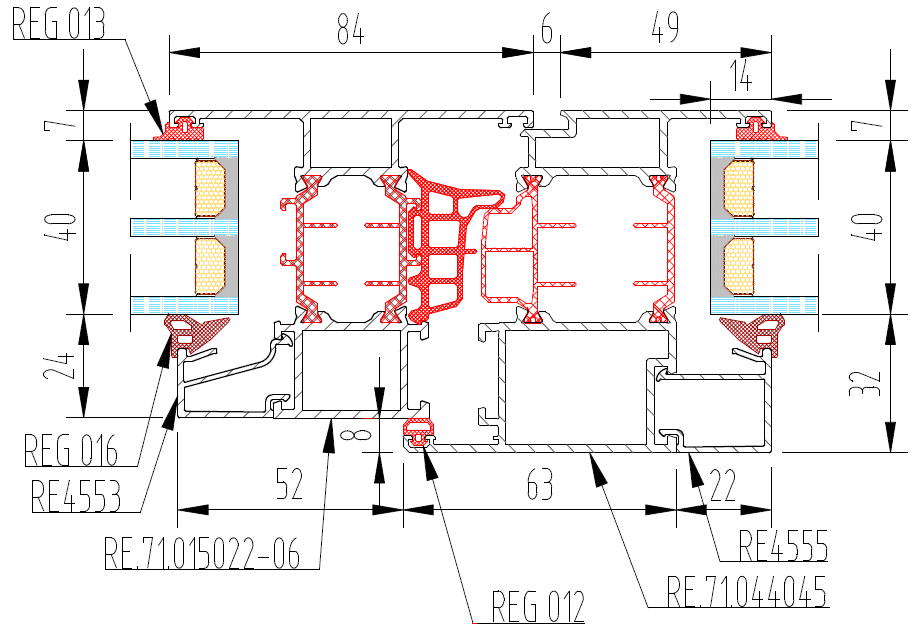

Импост  84 T + Створка окна 85. Арт.: RE.71.044045

Важно!

Профиль импоста 84Т используется если размеры изделия не более 2300х2300.

См раздел: Ограничения размеров Kaleva Aluvet PWM

Чертежи узлов Kaleva Aluvet PWM c 16.09.2021г. по 22.02.2023г
