Витражи (CVS) с 21.12.2020г. по 14.10.2024г. — kaleva aluvet cold с 02.09.2020г. по 14.10.2024г.. Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.
Снято с производства / архив
Внимание! Система выведена из товарного ряда! |
C 14.10.2024г. данная система (на основе AWD45) выведена из производства!! |
C 14.10.2024г. произошла заменена по сечениям профилей и фурнитуры! |
Данный раздел не использовать для работы !! |
Информация в данном разделе отображает свойства системы с 02.09.2020г по 14.10.2024г.!! |
Система была введена в товарный ряд 21.12.2020г.
Описание |
|---|
Kaleva Aluvet CVS (Cold Vestibule System) Витражное остекление (CVS) - светопрозрачная конструкция, выполненная на основе дверных профилей. CVS предназначена для установки в проем относительно небольших размеров (по сравнению с фасадным остеклением) конструкций как с открывающимися створками двери, так и с глухой частью. Данная конструкция также называется тамбурная или вестибюльная входная группа. Конструкция CVS устанавливается в нежилых помещениях или в качестве внутренней перегородки. |

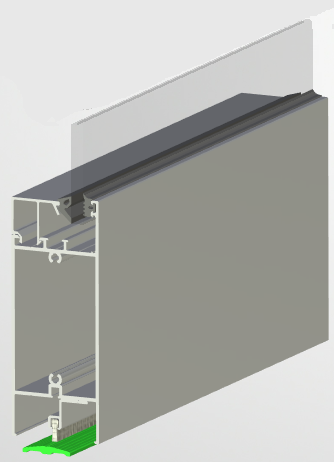

Пример:
|
Монтажная глубина профиля рамы составляет 45мм. |
Двери могут быть: • одностворчатыми с открыванием как наружу так и внутрь помещения • двустворчатыми (штульповое открывание) с открыванием как наружу так и внутрь помещения. См Особенности штульпового открывания |
|
Варианты заполнения |
|
|---|---|
В качестве заполнения возможно установить как стекло 6мм, 8мм так и стеклопакеты толщиной 22мм, 24 мм; (С 09.08.2021г. по 15.12.2022 использовался только стеклопакет 22мм, а с 15.12.2022г добавлен к выбору стеклопакет 24мм) В качестве непрозрачного заполнения применяется набор из 2-х окрашенных листов металла и сендвич-панели толщиной 8мм или 24мм между ними. В StartОкнах это: Сэндвич набор. 8 мм и Сэндвич набор. 24 мм. |
|
|
|
Цвет и отделка профиля: |
||||
|---|---|---|---|---|
|
||||
|
||||
|
Особенности отгрузки крупногабаритных изделий: |
|||||
|---|---|---|---|---|---|
|
|||||
Особенности системы |
|||||
|---|---|---|---|---|---|
|
|||||
|
|||||
• Сторона открывания -изнутри на себя и снаружи на себя. • Форма изделий только прямоугольная. • Если в качестве порога применяется рама, то установить цоколь в створку нельзя, вместо цоколя необходимо использовать профиль створки. • Возможно применение низкого порога 14мм ( используеся цоколь или створка) • Возможно применение автопорога (устанавливается в цоколе) При открытой створке порог поднимается наверх, при закрытой створке порог опускается вниз до пола. • Возможно применение без порога (в нижней части створки используется цоколь, см. пример оформления в StartОкна) Расстояние от пола до цоколя фиксированное 8мм |
|||||
Отбойник |
||||||||
|---|---|---|---|---|---|---|---|---|
С 02.06.2023г. доступен выбор отбойников. Отбойник - нержавеющая полированная пластина, толщиной 2мм. Установка отбойника выполняется на полотно створки с двух сторон. Крепится вытяжными заклепками на производстве. Данный продукт актуален в местах с большим трафиком проходимости, а также в любых других местах где велика вероятность повреждения низа дверей.
|
||||||||
|
||||||||
Петли |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||
Замки |
||||||||||
|
||||||||||
Ручки |
||||||||||
|
||||||||||
Нажимные гарнитуры |
||||||||||
|
||||||||||
Доводчики |
Фискатор двери |
||
|---|---|---|---|
|
(Белый, Коричневый, Серебро. Не перекрашивается!) |
||
Антипаниковые устройства |
Профильные цилиндры |
Шпингалеты |
|---|---|---|
(Открывание только наружу) |
(устаналиваются на рабочую створку) |
(устанавливаются при штульповом открывание на зависимой створке) |
Информация рекомендуемая к ознакомлению |
|---|
