Чертежи узлов Kaleva Aluvet CVS с 21.12.2020г. по 14.10.2024г.

Чертежи узлов Kaleva Aluvet CVS с 21.12.2020г. по 14.10.2024г.. Материал раздела «Витражи (CVS) с 21.12.2020г. по 14.10.2024г.» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

Снято с производства / архив

Внимание! Система выведена из товарного ряда!

C 14.10.2024г. данная система (на основе AWD45) выведена из производства!!

C 14.10.2024г. произошла заменена по сечениям профилей и фурнитуры!

Данный раздел не использовать для работы !!

Информация в данном разделе отображает свойства системы с 02.09.2020г по 14.10.2024г.!!

Глухое остекление (рама)

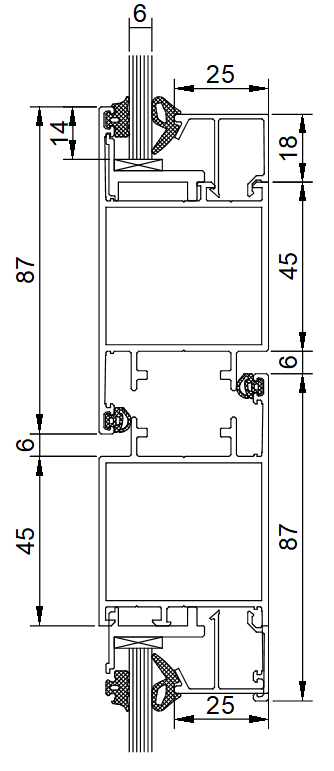

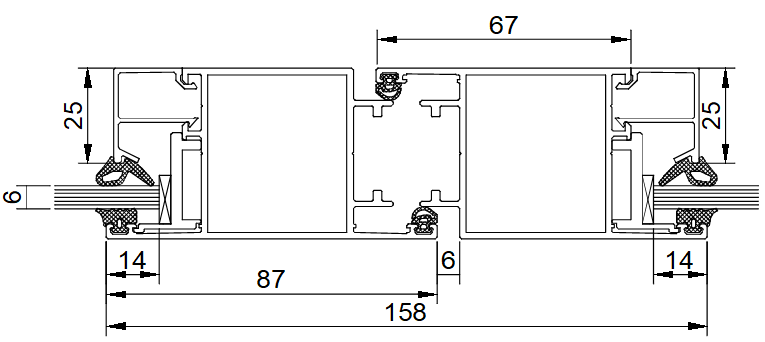

Соединение створок при штульповом открывании

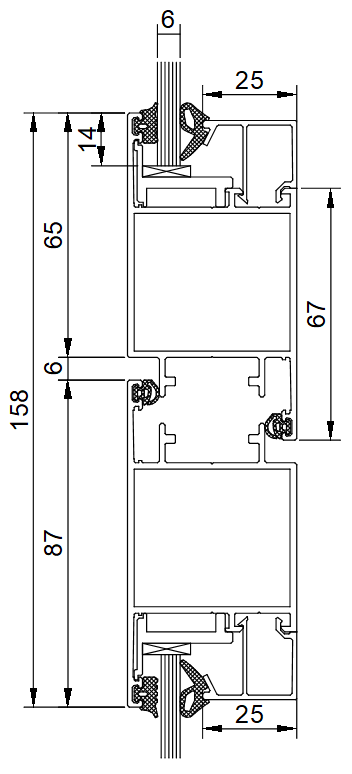

Стойка со створкой без усилителя

Открывание изнутри на себя

Открывание снаружи на себя

Важно!

Применяестя только в следующих конструкциях, cм примеры:

или

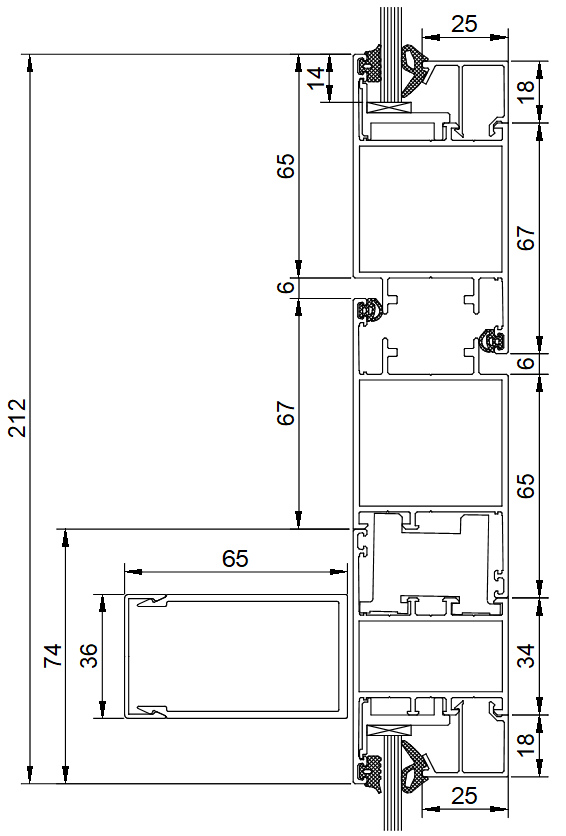

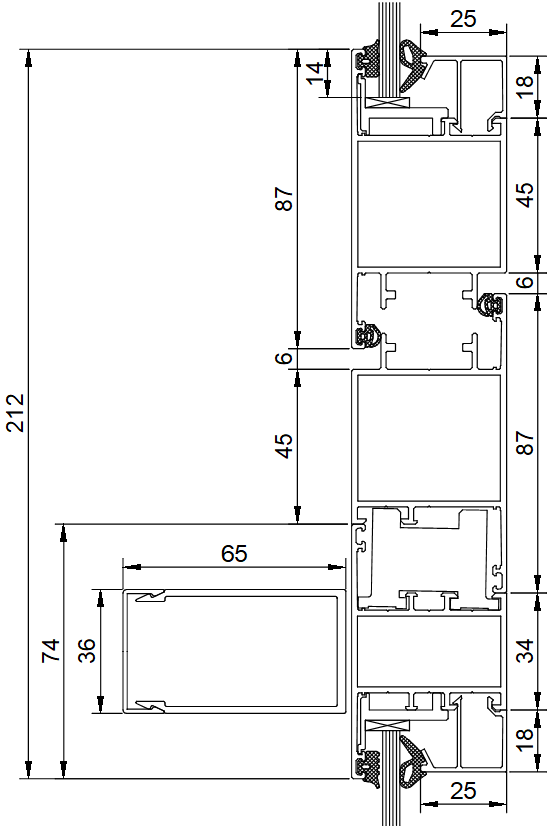

Стойка со створкой и усилителем

Открывание изнутри на себя

Открывание снаружи на себя

Важно!

Если высота конструкции от 2500мм до 3000мм то необходимо обязательно применять усилитель КПС. В программе StartОкна конструкции оформляются без усилителя КПС. Оформляется отдельно. Усилитель на стойке находится со стороны улицы! Обязательно смотри пример оформления справа.

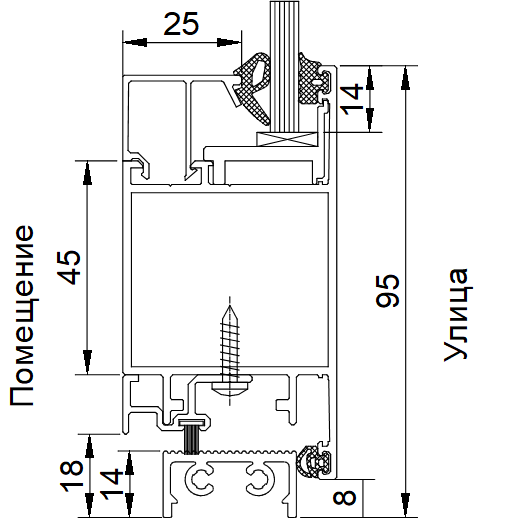

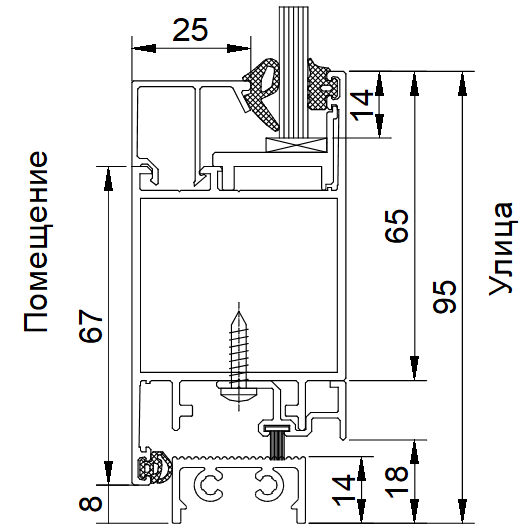

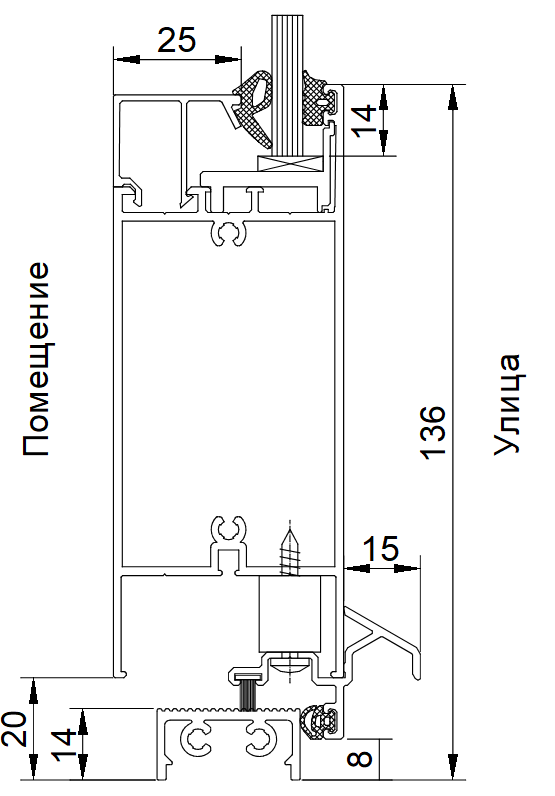

Цоколь с порогом 14/1

Снаружи на себя

Изнутри на себя

Створка Z67 и Т87 с порогом 14/1

Снаружи на себя

Изнутри на себя

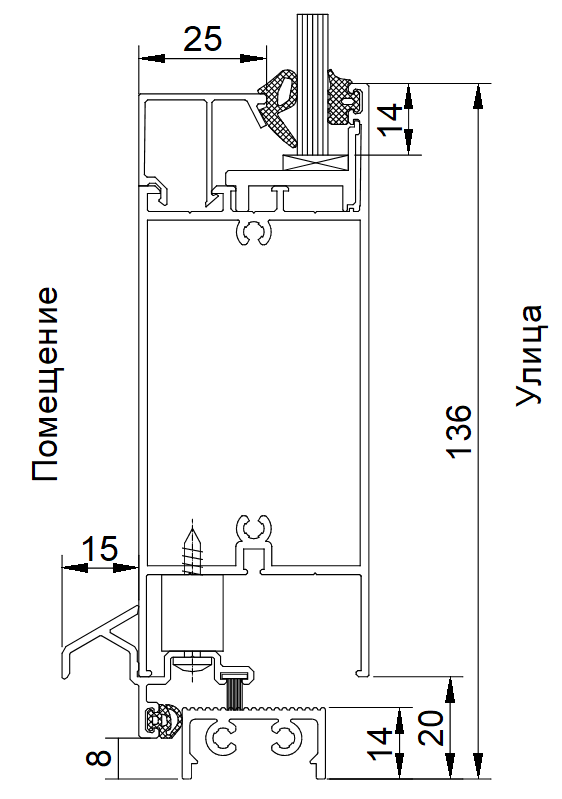

Цоколь 116 с автопорогом
При открытой створке порог поднимается наверх, при закрытой створке порог опускается вниз до пола.

Цоколь 116 с автопорогом
