Окна (CW) с 02.09.2020г. по 14.10.2024г.

Внимание! Система выведена из товарного ряда!

C 14.10.2024г. данная система (на основе AWD45) выведена из производства!!

C 14.10.2024г. произошла заменена по сечениям профилей и фурнитуры!

Данный раздел не использовать для работы !!

Информация в данном разделе отображает свойства системы с 02.09.2020г по 14.10.2024г.!!

Система была введена в товарный ряд 02.09.2020г.

Важно!

Информируем вас, что с 30.07.2024г. в связи со сбоями в поставках накладок на петли G-U, закрывается выбор накладных петель в профильных системах Kaleva Aluvet CW, CFS, PW, PFS, HW и HFS. Технически выбор петель не будет закрыт в программе, но на них будет установлен увеличенный срок. В качестве аналога просим выбирать скрытые петли. Для профильных систем Kaleva Aluvet ST71 окно и витраж выбор накладных петель будет по прежнему доступен. См раздел: Временно приостановленная продукция .

Описание

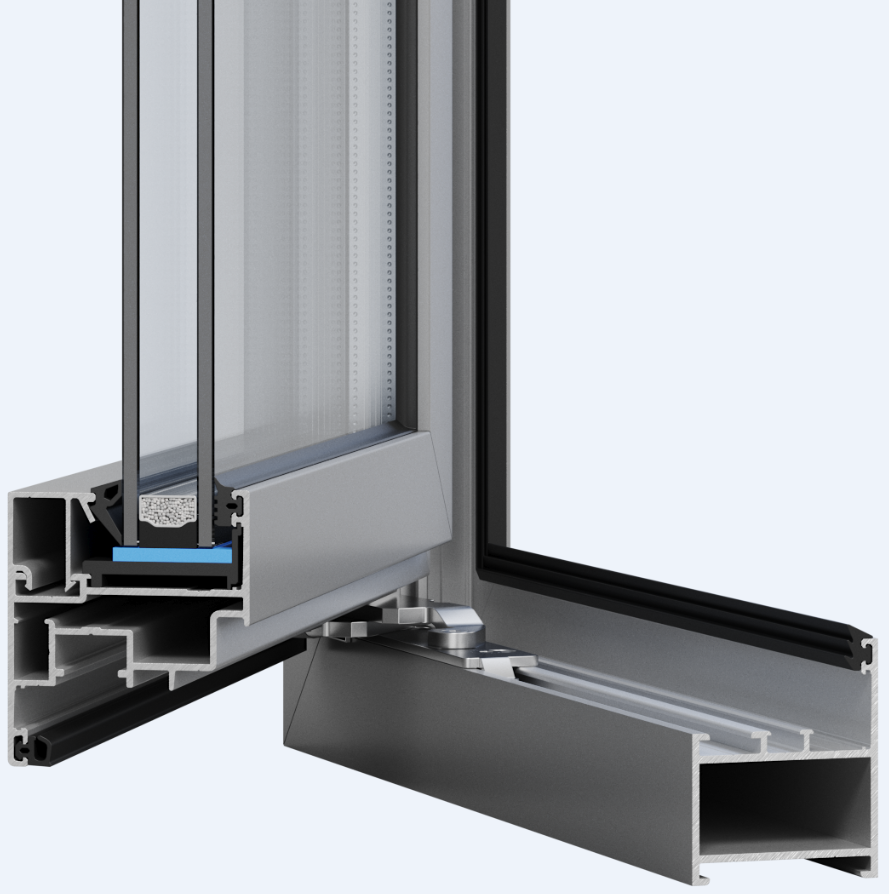

Kaleva Aluvet CW (Cold Window)

Окна, выполненные из данной серии профилей, устанавливаются в нежилых помещениях или внутри отапливаемого помещения в качестве перегородки.

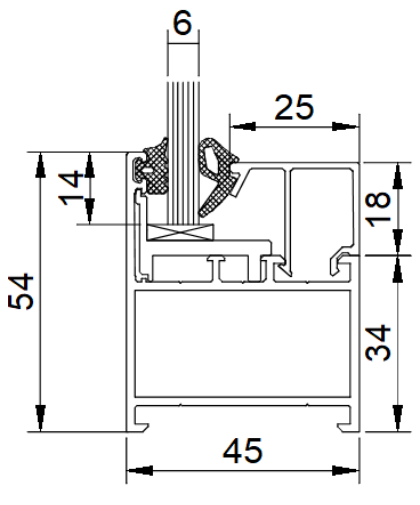

Монтажная глубина профиля рамы составляет 45мм.
Окна могут быть глухими и открывающимися. См ниже варианты открывания.

Особенности системы

Сторона открывания - только внутрь
Невозможно установить ручку с 2-х сторон. Ручки только изнутри.
Невозможно изготовление штульпового открывания
Форма изделий только прямоугольная
Невозможно изготовление изделий с установкой импоста в створку.
Возможно изготовление рамы из импостного профиля.

Возможна установка москитной сетки на наружних крепежах (МС Окно)

С 25.09.2023г. изменился расчет москитной сетки, (до этого москитная сетка перекрывала дренажное отверстие и дрен.крышки не устанавливались):

1. Для того, чтобы профиль МС не закрывал дренажное отверстие, размер МС по периметру уменьшился. При открывании створки профиль МС будет выступать за габариты рамы окна на 10 мм.

2. Для крепления кронштейнов МС необходимо использовать вытяжные заклепки 4х8 А2 (нерж.). Дополнительно идут в пакет комплектации. При этом изнутри крепеж будет виден при открывании створки окна.

Особенности отгрузки крупногабаритных изделий:

Важно!

Для доставки: изделия площадь которых превышает 3,5 кв.метра и весом более 120кг (одновременно) необходимо вывозить в распакеченном виде. Для этого в программе StartОкна необходимо в ручном режиме, в свойствах изделия (для всего изделия) или в свойствах элемента (для конкретных стеклопакетов) выбрать параметр: "Заполнение отдельно". Если вес стеклопакета более 130кг - разгружается отдельно манипулятором. Обязательно ознакомьтесь с информацией в разделе Правила запуска крупногабаритных изделий (для доставки).

Для самовывоза: Возможности склада готовой продукции (СГП) ограничены весом в 150кг! Смотри раздел: Правила запуска крупногабаритных изделий (для самовывоза)

Варианты заполнения

В качестве заполнения возможно установить как стекло 6мм, 8мм так и стеклопакеты толщиной 22мм, 24 мм;

(С 09.08.2021г. по 15.12.2022 использовался только стеклопакет 22мм, а с 15.12.2022г добавлен к выбору стеклопакет 24мм)

В качестве непрозрачного заполнения применяется набор из 2-х окрашенных листов металла и сендвич-панели толщиной 8мм или 24мм между ними. В StartОкнах это: Сэндвич набор. 8 мм и Сэндвич набор. 24 мм

Цвет и отделка профиля:

Белый

Стандартный цвет профиля

В программе StartОкна: цвет основы профиля должен быть Белый.

Важно!

В связи с технической необходимостью с 12.07.24г. закрыт выбор цвета «БЕЛЫЙ» на системе Kaleva Aluvet Cold (CD/CW/CVS/CFS) и открыт RAL 9016.

Покраска

С 2-х сторон только в один цвет!

В программе StartОкна: цвет основы должен неокрашенный.

Важно!

Перед выбором цвета, обязательно ознакомьтесь со списоком стандартных цветов по шкале RAL, в которые можно покрасить конструкции. Так же, чтобы избежать разнотона необходимо исключить присутствие на одном и том же фасаде конструкций, открашенных красками разных производителей. Подробно смотри в разделе Покраска.

Декорирование

(сублимирование)

НЕДОСТУПНО!

Ламинация

НЕДОСТУПНО!

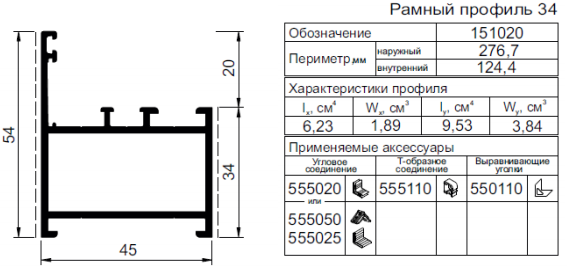

Применяемые профили Kaleva Aluvet CW	Чертежи узлов Kaleva Aluvet CW

Ограничения размеров Kaleva Aluvet CW	Дополнительные профили Kaleva Aluvet Cold

Особенности установки ручки

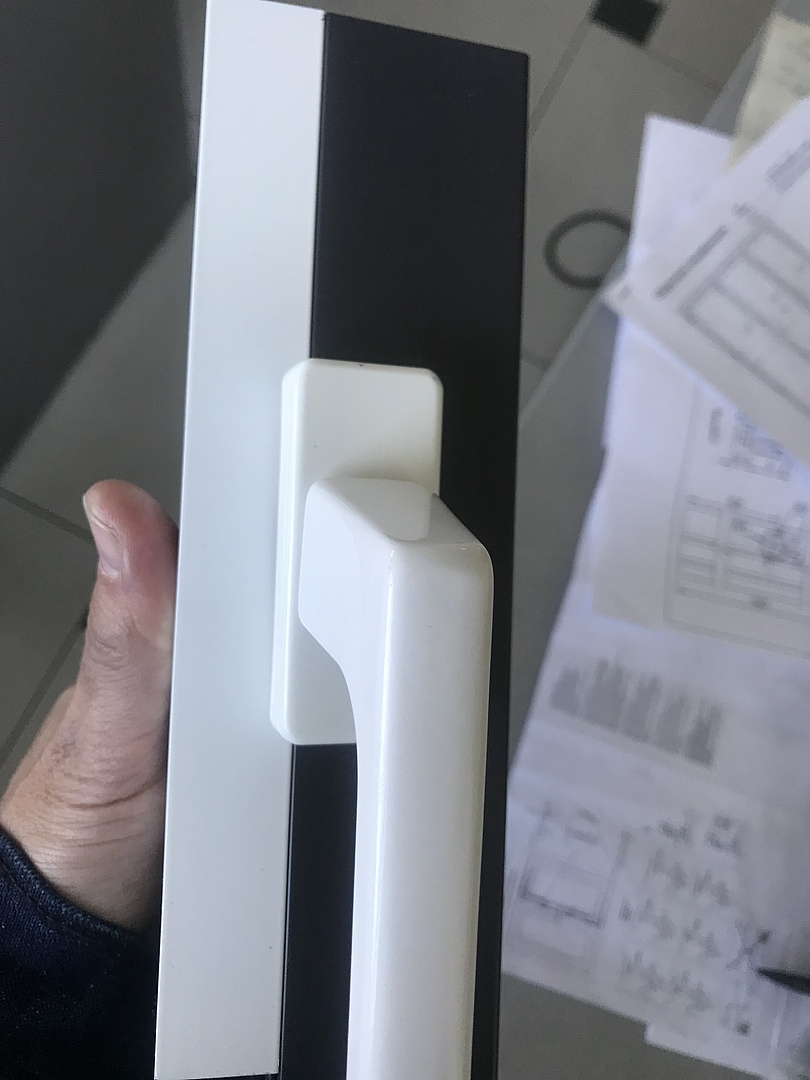

Внимание! На створку ручка устанавливается со смещением, см фото

Фурнитура G-U UNI-JET

Фурнитурная обвязка, используемая в окнах, аналогична оконной обвязке ПВХ-систем.

Используется фурнитура G-U UNI-JET (в том числе G-U UNI-JET S-Concealed со скрытыми петлями).

Максимальный заполнения - 100кг.

Минимальная высота установки ручки 261мм

Скрытые петли позволяют открывать створку на 90 градусов.

Особенности цветового исполнения видимой фурнитуры GU:


Оконные ручки	Декоративные накладки GU	Цветовое сравнение ручек ROTOLine и накладок GU
Внимание!! Производитель ручек и накладок на петли разный!

Важно!

Информируем вас, что с 30.07.2024г. в связи со сбоями в поставках накладок на петли G-U, закрывается выбор накладных петель в профильных системах Kaleva Aluvet CW, CFS, PW, PFS, HW и HFS. Технически выбор петель не будет закрыт в программе, но на них будет установлен увеличенный срок. В качестве аналога просим выбирать скрытые петли. Для профильных систем Kaleva Aluvet ST71 окно и витраж выбор накладных петель будет по прежнему доступен. См раздел: Временно приостановленная продукция .

Поворотная створка

Поворотно-откидное открывание

Опции фурнитуры:

Возможность смещения ручки: есть
Возможность установки гребенки: есть
Возможность установки скрытых петель: есть
Возможность установки защитной фурнитуры: на выбор

- возможно только низ створки

- возможно по периметру класса RC2.

По умолчанию устанавливается скрытый средний прижим. Есть возможность заменить скрытый прижим на 1 или 2 средние регулируемые петли.

Опции фурнитуры:

Возможность смещения ручки: есть
Возможность установки гребенки: есть
Возможность установки скрытых петель: есть
Возможность установки защитной фурнитуры: на выбор

- возможно только низ створки

- возможно по периметру класса RC2.

Обычные петли. Базовая безопасность.

Обычные петли. Взломостойкость RC2

Обычные петли. Взломостойкость низ створки

Обычные петли. Базовая безопасность

Обычные петли. Взломостойкость RC2

Обычные петли. Взломостойкость низ створки

Конструкции со скрытыми петлями выполняются ПО ГАРАНТИИ и в поворотно-откидном, и поворотном исполнении!

Скрытые петли. Базовая безопасность

Скрытые петли. Взломостойкость RC2

Скрытые петли. Взломостойкость низ створки

Скрытые петли. Базовая безопасность

Скрытые петли. Взломостойкость RC2 *

Скрытые петли. Взломостойкость низ створки

Важно!

* П/О открывание. Скрытые петли. Взломостойкость RC2 - Ширина створки ограничена 1235мм!

Откидная створка	Электропривод	Дистанционное открывание
Опции фурнитуры: Возможность смещения ручки: есть Возможность установки гребенки: нет Возможность установки скрытых петель: есть Возможность установки защитной фурнитуры: нет По умолчанию устанавливается скрытый средний прижим	Электропривод ELTRAL (белый, черный, серебро) Не забудьте заказать добор!	Дистанционное открывание VENTUS (белый, коричневый, серебро)
Откидная створка. Обычные петли	Откидная створка. Скрытые петли

Откидная створка

Электропривод

Дистанционное открывание

Опции фурнитуры:

Возможность смещения ручки: есть
Возможность установки гребенки: нет
Возможность установки скрытых петель: есть
Возможность установки защитной фурнитуры: нет
По умолчанию устанавливается скрытый средний прижим

Электропривод ELTRAL

(белый, черный, серебро)

Не забудьте заказать добор!

Дистанционное открывание VENTUS

(белый, коричневый, серебро)
