Витражи PFS

Kaleva Aluvet PFS (Public Fasade System)

Витражное остекление (PFS) - светопрозрачная конструкция c Евро-пазом (с 13.02.2026г.) выполненная на основе оконных профилей с усиливающими элементами. Предназначена для установки в проем относительно небольших размеров (по сравнению с фасадным остеклением).  Устанавливается в общественных помещениях и домах сезонного проживания.

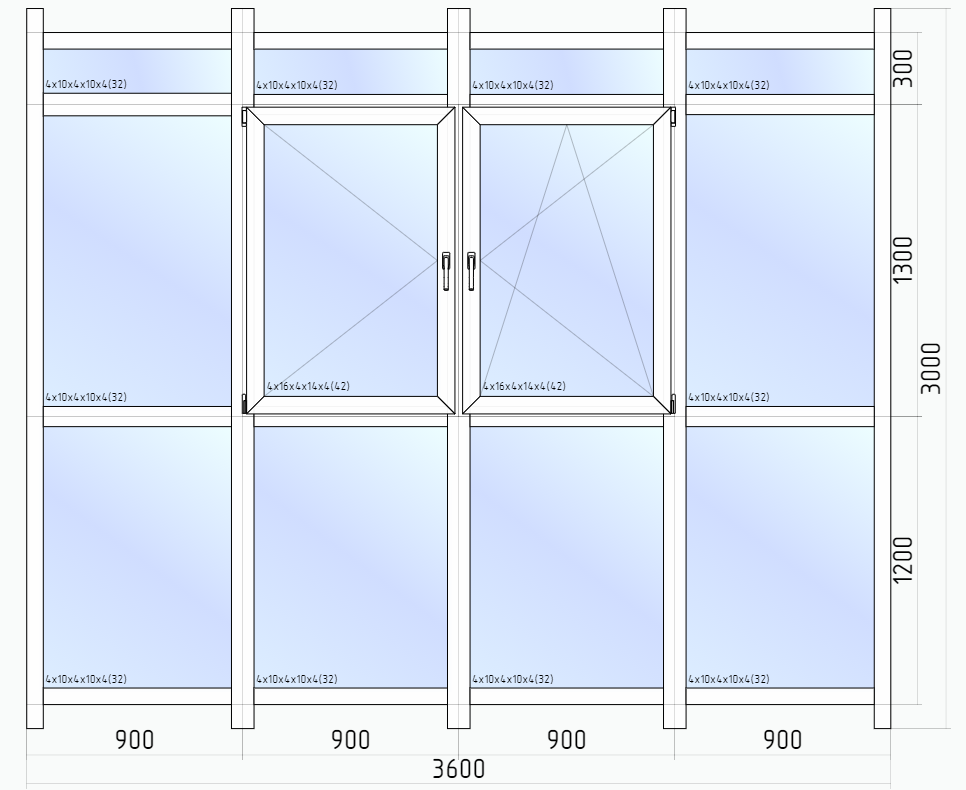

Пример:

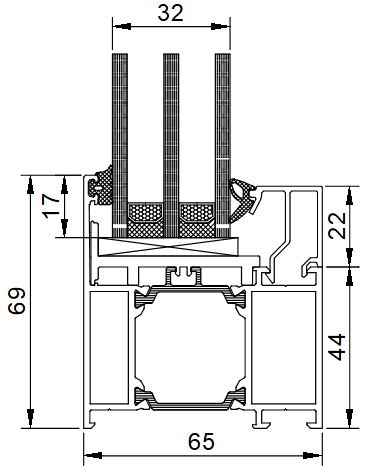

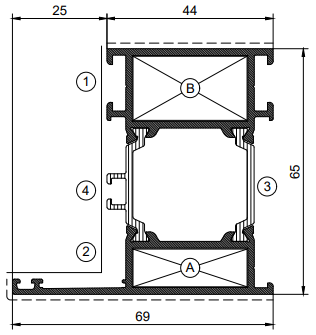

• Алюминиевый профиль с термомостом глубиной 30мм.

• Монтажная глубина 65мм

• Фурнитура HOPO (с 13.02.2026г.)

Окна могут быть:

Глухими и открывающимися.  См ниже варианты открывания.

Особенности системы:

• Сторона открывания - только внутрь

• Невозможно установить ручку с 2-х сторон. Ручка только изнутри

• Невозможно изготовление штульпового открывания

• Форма изделий только прямоугольная

• Невозможно изготовление изделий с установкой импоста в створку.

• Возможно применение двух видов створок: створка 73 арт.: AWD65 362020 или створка 89 арт.: AWD65 362060. См: Ограничения размеров Kaleva Aluvet PFS.

• Возможна установка москитной  сетки на наружних крепежах

• Уплотнитель притвора наружный не предусмотрен в данной системе, вторым контуром уплотнения работает уплотнитель средний, установленный в фальц рамы и створки. См Чертежи узлов  PFS.

Варианты заполнения - стеклопакет 32мм, 40мм и 42мм.

По умолчанию рекомендуется устанавливать:

В глухую часть стеклопакет 32мм, а в створку стеклопакет 42мм.

В этом случае штапик и в глухой части и в открывающейся будет использован один и тот же.

Наборный сэндвич  - 32мм и 40мм. Доступно шесть стандартных цветов или Покраска.

Набор из 2-х окрашенных листов металла и сэндвич-панели.

В целях поддержания продаж с 26 января 2026г сокращены сроки изготовления алюминиевых конструкций в следующей комплектации:

• Цвета: RAL7016 мат, RAL7024 мат, RAL8017 мат, RAL8019 мат, RAL9005 мат, RAL9006 мат
• Фурнитура: HOPO

Теперь такие конструкции будут изготавливаться за 10 рабочих дней (без учета дней СГП и сектора доставки). Обратите внимание: при росте заказов и увеличении загрузки производства сроки по этому предложению будут автоматически корректироваться в системе.

Информация для рекламационных заказов: с 22.12.2025г. до 25.02.2026 г.  в качестве "белого" цвета использовался "9016глянец" (в связи с производственной необходимостью был снят с производства.

Информация для рекламационных заказов, цвета основы:: RAL7016матовый и RAL8017матовый используются с 19.09.2023г.)

HOPO Window Control Technology, расположенная в Шэньчжэне, — инновационная компания, владеющая собственными патентами и имеющая известный бренд фурнитуры.

• Фурнитурная обвязка c использованием Евро-паза.
• Используется фурнитура только со скрытыми петлями.
• Максимальный вес створки - 130 кг для п/о створки и 100 кг для поворотной створки
• Минимальная высота установки ручки 260мм.
• Скрытые петли  позволяют открывать створку до 180 градусов.

(Ручка Horvik со временем будет выведена из продуктовой линейки. Инфо от 24.09.2026г.)

С 28.09.2026г. в программе StartОкна открыта ручка Horvik Pro, используемая с оконной фурнитурой HOPO для алюминиевых окон. Новая модель ручки имеет скрытую розетку и упрощенную систему сборки.

Опции фурнитуры:

• Возможность смещения ручки: есть
• Возможность установки гребенки: нет
• Возможность установки защитной фурнитуры: нет
• По умолчанию устанавливается скрытый средний прижим.

Опции фурнитуры:

• Возможность смещения ручки: есть
• Возможность установки гребенки: нет
• Возможность установки защитной фурнитуры: нет

В нижнем горизонтальном профиле рамы и горизонтальных импостах фрезеруются водосливные отверстия. Закрываются водосливными крышками белого или черного цвета. С 17.09.2025г., координаты дренажных отверстий на алюминиевые конструкции рассчитываются и выполняются на производстве по условиям: Фиксированный размер от края светового проёма рамы до середины паза 70 мм, далее c шагом max 800 мм. При ширине светового проёма рамы менее 400 мм - дренаж по центру. Эскизы дренажей также будут отображены на изделиях по умолчанию. Просим обратить внимание, что в случае продолжения какого-либо заказа, схема выполнения дренажных отверстий может отличаться от раннее изготовленных заказов, поэтому необходимо об этом оповестить клиента. Ниже представлена наглядная схема дренажей на типовые конструкции.

В створочных профилях выполняются  вентиляционные отверстия, обеспечивающие вентиляцию передних камер:

В углах створочного профиля выполняются  отверстия необходимые для установки штифтов в закладные углов:

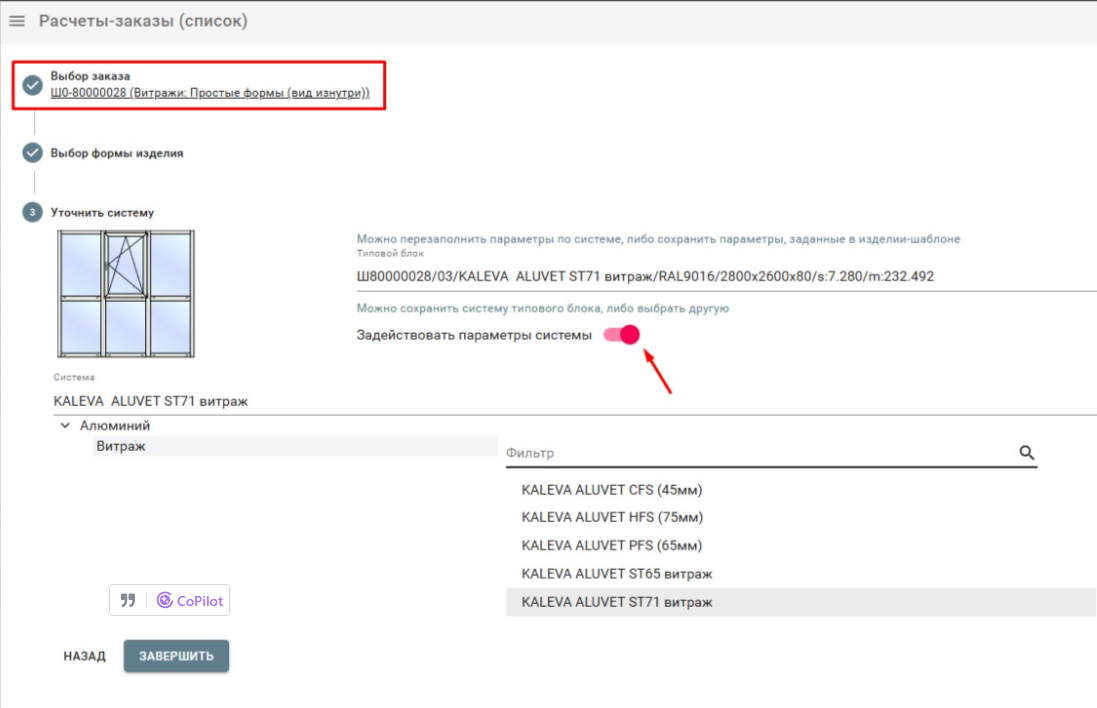

С 13.02.2026г. используется  универсальный шаблон Витражи: Простые формы (вид изнутри) с интуитивно понятными формами.

Как это работает?

Новый процесс состоит из двух простых шагов:

1. Выберите форму конструкции в шаблоне «Витражи: Простые формы (вид изнутри)»

2. Задействуйте параметры нужной профильной системы (CFS, PFS, HFS или ST71 витраж) — всё в рамках одного интерфейса.

Ключевые преимущества

• Простота выбора. Больше не нужно искать и переключаться между разными шаблонами — всё доступно в едином окне.
• Экономия времени. Интуитивно понятный интерфейс сокращает время на создание и настройку проектов.
• Удобство редактирования. Если нужно заменить продукт на аналогичный по формату, это можно сделать без перерисовки: просто перейдите во вкладку «Свойства изделия» и выберите нужный вариант.
• Снижение затрат на сопровождение. Единый шаблон упрощает поддержку и обновление данных при расширении ассортимента продукции.
