Чертежи узлов Kaleva Aluvet PFS

Чертежи узлов Kaleva Aluvet PFS. Материал раздела «Витражи PFS» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

(С 16.09.2021г. по 22.02.2023г. использовалась система на профиле 71мм (см по ссылке)

(С 02.09.2020г. по 13.02.2026г. использовались створки с ПВХ пазом (см по ссылке))

Важно!

По умолчанию рекомендуется устанавливать:

В глухую часть стеклопакет 32мм, а в створку стеклопакет 42мм.

В этом случае штапик и в глухой части и в открывающейся будет использован один и тот же.

Глухое остекление в коробку

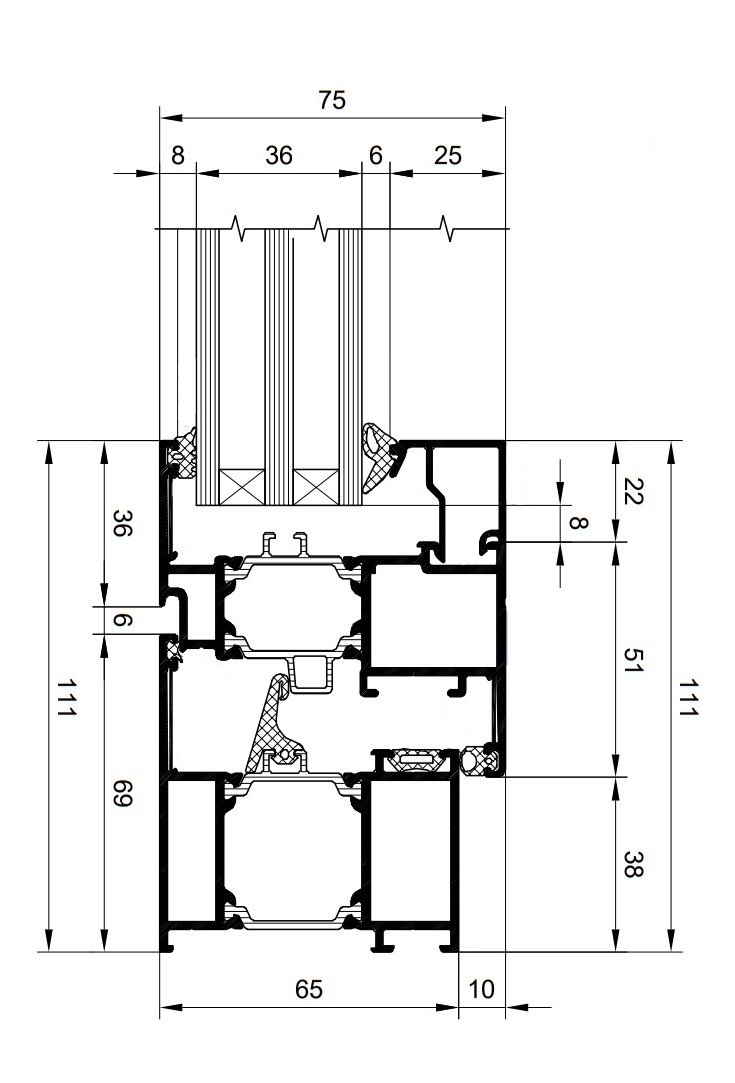

Рама окна 69 L + Створка 73 евро-паз

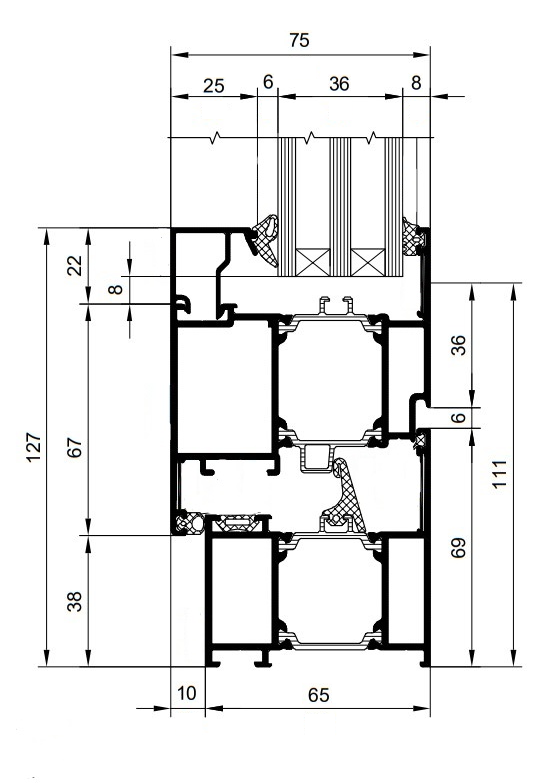

Рама окна 69 L + Створка 89 евро-паз

Важно!

Уплотнитель притвора наружный не предусмотрен в данной системе, вторым контуром уплотнения работает уплотнитель средний, установленный в фальц рамы и створки.

Важно!

Створка 73 используется если высота створки не более 2200мм.

Створка 89 используется если высота створки не более 2400мм.

Перед выбором см подробный график в разделе: Ограничения размеров Kaleva Aluvet PFS

Импост 94 + усилитель КПС + створка 73

Важно!

Если высота конструкции от 2500мм до 3000мм то необходимо обязательно применять усилитель КПС. В программе StartОкна конструкции оформляются без усилителя КПС. Оформляется отдельно. Усилитель КПС не ламинируется! Усилитель на стойке находится со стороны улицы! Обязательно смотри пример оформления справа.

на текущий момент изображения нет

Импост 94 + усилитель КПС + створка 89

на текущий момент изображения нет
